Hoger energielabel dankzij toepassing koud gebogen triple isolatieglas | 10-april-2013 |

Wereldprimeur in Haarlem: koud gebogen triple isolatieglas BRS in provinciehuis.

Na ruim 2 jaar renovatie is het nieuwe provinciekantoor aan het Houtplein in Haarlem in maart 2013 geopend. Het gebouw is het meest duurzaam gerenoveerde kantoorpand van Nederland.


Het gebouw is van energielabel G naar A++ gegaan dankzij het gebruik van energiezuinige materialen en -technieken, zoals drievoudig koud gebogen isolatieglas.

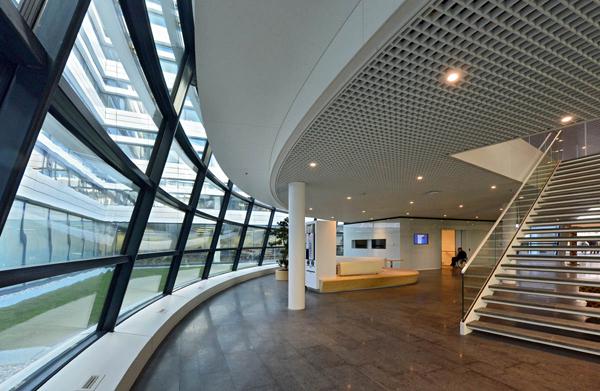

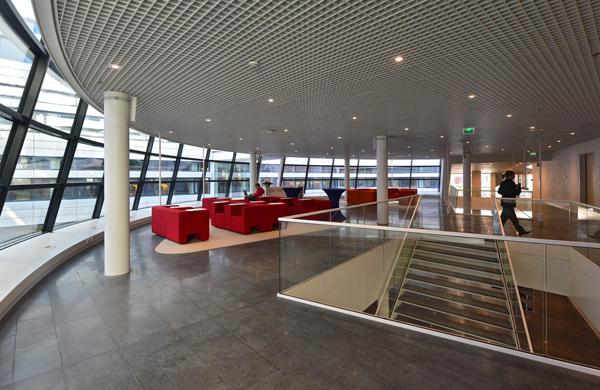

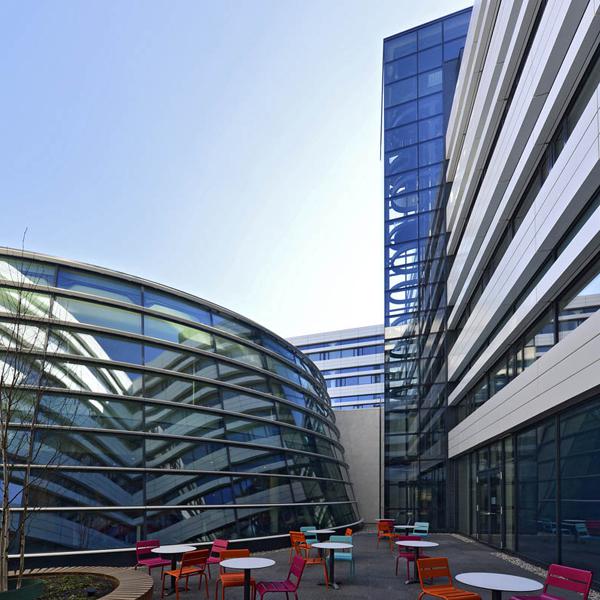

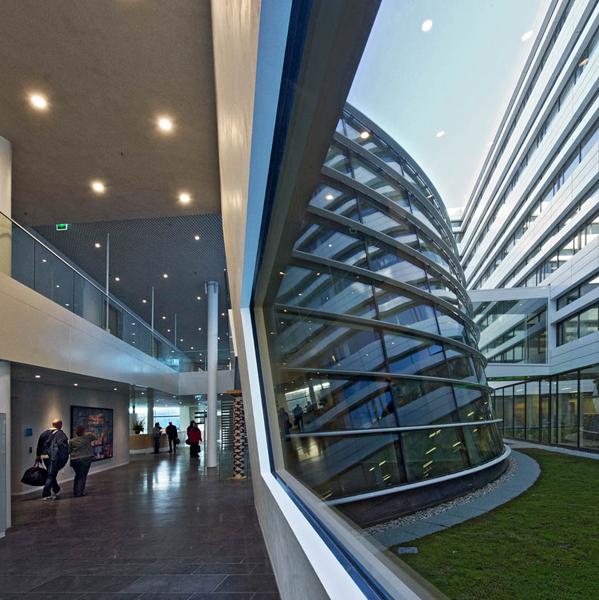

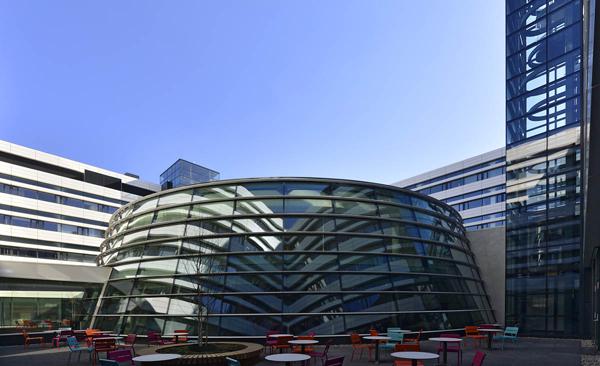

BRS heeft in samenwerking met architectenbureau Kraaijvanger een bijzondere gebogen glazen gevel ontwikkeld voor de kegelvormige entreehal van het Provinciehuis van Haarlem. De vorm van de gevel is een taps toelopende kegel.


De ruiten worden als het ware om de kegel heen gevouwen door deze koud in het werk te buigen. Dit betekent dat de ruiten aan de onder en bovenzijde een andere straal hebben.

Nieuwe afstandhouder

De ruiten bestaan uit een triple beglazing. Door het koud buigen van de triple ruiten in deze vorm en buigstralen ontstaan schuifspanningen tussen de glasbladen die met de gebruikelijke flexibele afstandhouders niet op te vangen zijn.


Met een nieuwe afstandhouder is uiteindelijk het beoogde resultaat bereikt. Koud gebogen triple isolatieglas is de laatste telg in de duurzame familie van koud gebogen glas (Freeformglass).

Technische data

• gehard triple isolatieglas 6-14 argon - 4-14 argon-4.4.2;
• ruitafmetingen ca. 1000 x 2000 mm;
• taps toelopend;
• buigstraal 10 tot 13 m.;
• hellingshoek 76 graden;
• zonwerende beglazing 60/34;
• Ug = 0,7 W/m2.K;
• Uw = 1,0 W/m2 stalen klem en deklijsten;
• rondgewalste stalen regels 70 x 90 mm;
• stalen stijlen 60 x 120 mm;
• EPDM beglazingsrubbers.
