Check het toepassingsgebied van het brandproefresultaat van een brandmanchet

Brandmanchetten worden getest conform EN 1366-3:2009. Afhankelijk van het leidingtype (kunststof of metaal) en het beoogd gebruik van de leiding kan een bepaalde testconfiguratie gekozen worden, waarbij de leiding aan het uiteinde al dan niet wordt afgedicht. De druk en de stroming van hete gassen in een geventileerde leiding is anders dan in een afgesloten leiding. Bij kunststofleidingen is de leiding in de oven altijd open (uncapped) en kan ervoor gekozen worden om deze buiten de oven af te sluiten (capped). Tabel H.1 in de norm geeft de relatie aan tussen het beoogd gebruik van kunststofleidingen en de te kiezen afdichting van de leiding bij de brandtest. Een vertaalde versie van de tabel vindt u hieronder.

Metalen leidingen worden normaal gesproken in de oven afgedicht en zijn buiten de oven open, mits ze worden ondersteund door een ophangconstructie die op basis van een brandtest of berekening (zie Eurocodes) minimaal dezelfde brandwerendheid heeft. Worden ze ondersteund door een niet-brandwerend ophangsysteem of betreft het schachten voor afvalverwijdering dan zijn ze in de oven open en buiten de oven afgedicht. Tabel H.2 in de EN 1366-3 geeft de relatie aan tussen het beoogd gebruik van metalen leidingen en de te kiezen afdichting van de leiding bij de brandtest. Een vertaalde versie van de tabel vindt u hieronder.

Hoe vindt u dit terug in een classificatierapport?

Bovenstaande belangrijke informatie kunt u eenvoudig uit een classificatierapport van een geteste doorvoering met deze leidingen halen. Wanneer een kunststofbuis, voorzien van een brandmanchet, niet is afgedicht en een brandwerendheid heeft gehaald van 60 minuten, dan staat er in het classificatierapport een classificatie van de brandwerendheid EI 60 U/U.

Dit houdt in dat gedurende 60 minuten:

• De doorvoering vlamdicht is gebleven (E)
• Voldaan is aan het temperatuurcriterium (I)

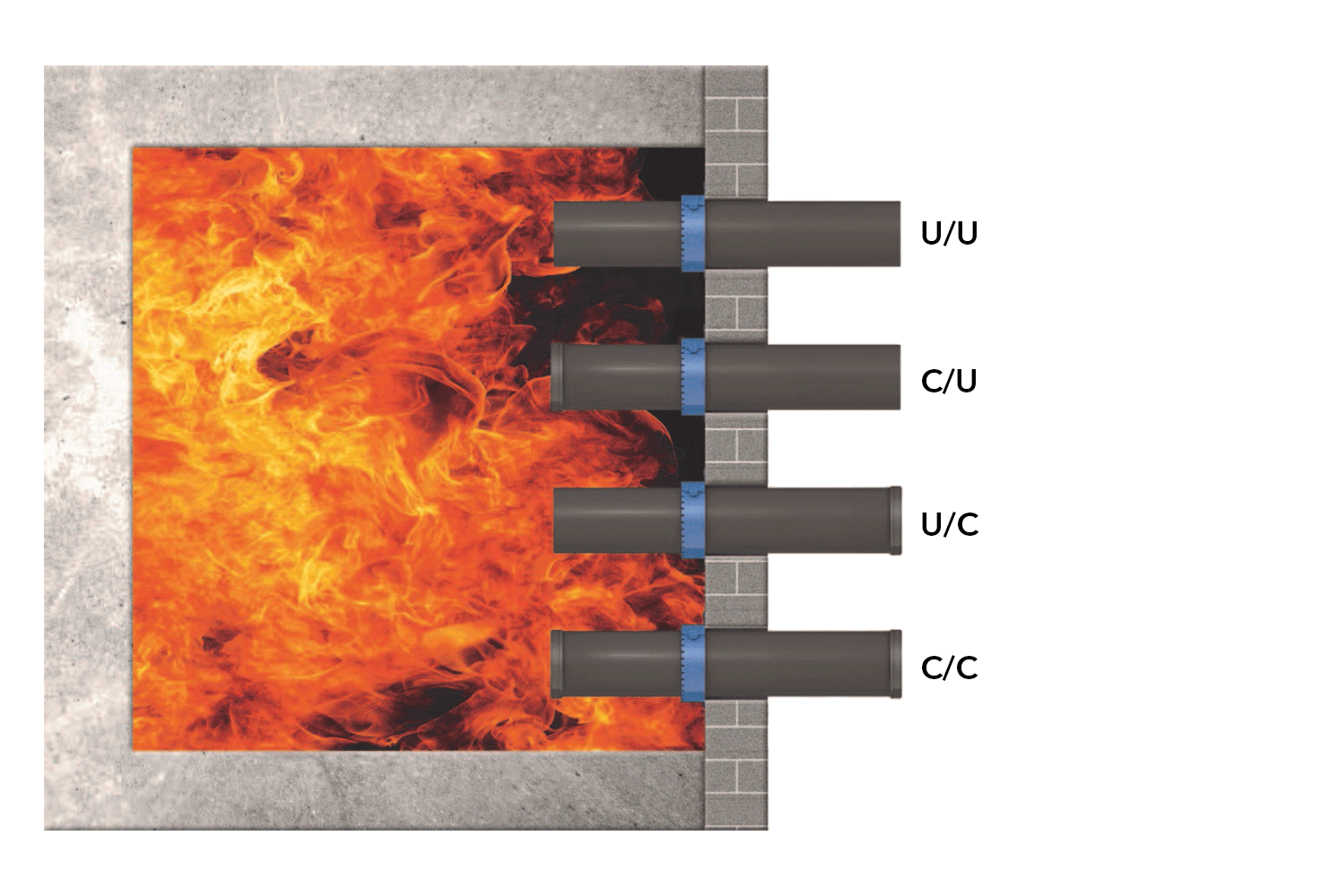

• De kunststofleiding uncapped/uncapped (U/U) is getest. De leiding was zowel in de oven als buiten de oven niet afgedicht.

De manchet kunt u in dit geval probleemloos toepassen om een kunststofbuis; de testresultaten van een uncapped/uncapped configuratie gelden immers ook voor uncapped/capped situaties. Het is veel moeilijker om een resultaat te behalen met een kunststof leiding die niet is afgedicht (U/U), dan met een leiding die buiten de oven wel is afgedicht (U/C).

Brandwerendheid van 60 minuten

U vindt een EI 60 U/C-classificatie terug in een classificatierapport als de kunststof leiding buiten de oven is afgedicht en de doorvoering met de manchet een brandwerendheid van 60 minuten heeft gehaald. Het toepassingsgebied van de manchet is in dit geval beperkter; de manchet mag alleen worden toegepast om leidingen die dienen als niet-geventileerde rioolbuis of als gas-, drinkwater-, of warmwaterleiding. Geventileerde leidingen mogen niet met dit manchet worden afgedicht. Een doorvoering met een manchet om een kunststof leiding en een classificatie van de brandwerendheid EI 60 C/U of EI 60 C/C kent geen toepassingsgebied.
