Brandwerende ventilatie- en rookafvoerkanalen | 03-april-2018 |

Vier praktijkvoorbeelden van Promat.

Net als alle andere brandwerende constructies moeten brandwerende ventilatie- en rookafvoerkanalen een Europese classificatie bezitten.

De prestaties van ventilatiekanalen moeten voortaan voldoen aan de eisen van de classficatienorm EN 13501-3.

Voor rookafvoerkanalen geldt de classificatienorm EN 13501-4. Hierdoor is er een groot verschil tegenover voorheen, namelijk dat toepassing van ventilatie- en rookafvoerkanalen duidelijk gescheiden wordt.

Expertise en praktijkervaring

Alle PROMADUCT®-500 oplossingen zijn ontwikkeld in overeenstemming met deze classificatiemethode op basis van het toepassingsgebied. Bovendien is de constructiewijze van onze zelfstandige ventilatiekanalen en rookafvoerkanalen voor de afvoer van rook uit verschillende brandcompartimenten (Multi) gelijkaardig, wat de montage op de bouwplaats vergemakkelijkt. Deze innoverende constructiewijze laat ook toe om gemengde of hybride kanalenstelsels te realiseren. Een nieuw PROMADUCT®-500 systeem versterkt met jarenlange technische expertise en praktijkervaring.

Vier praktijkvoorbeelden

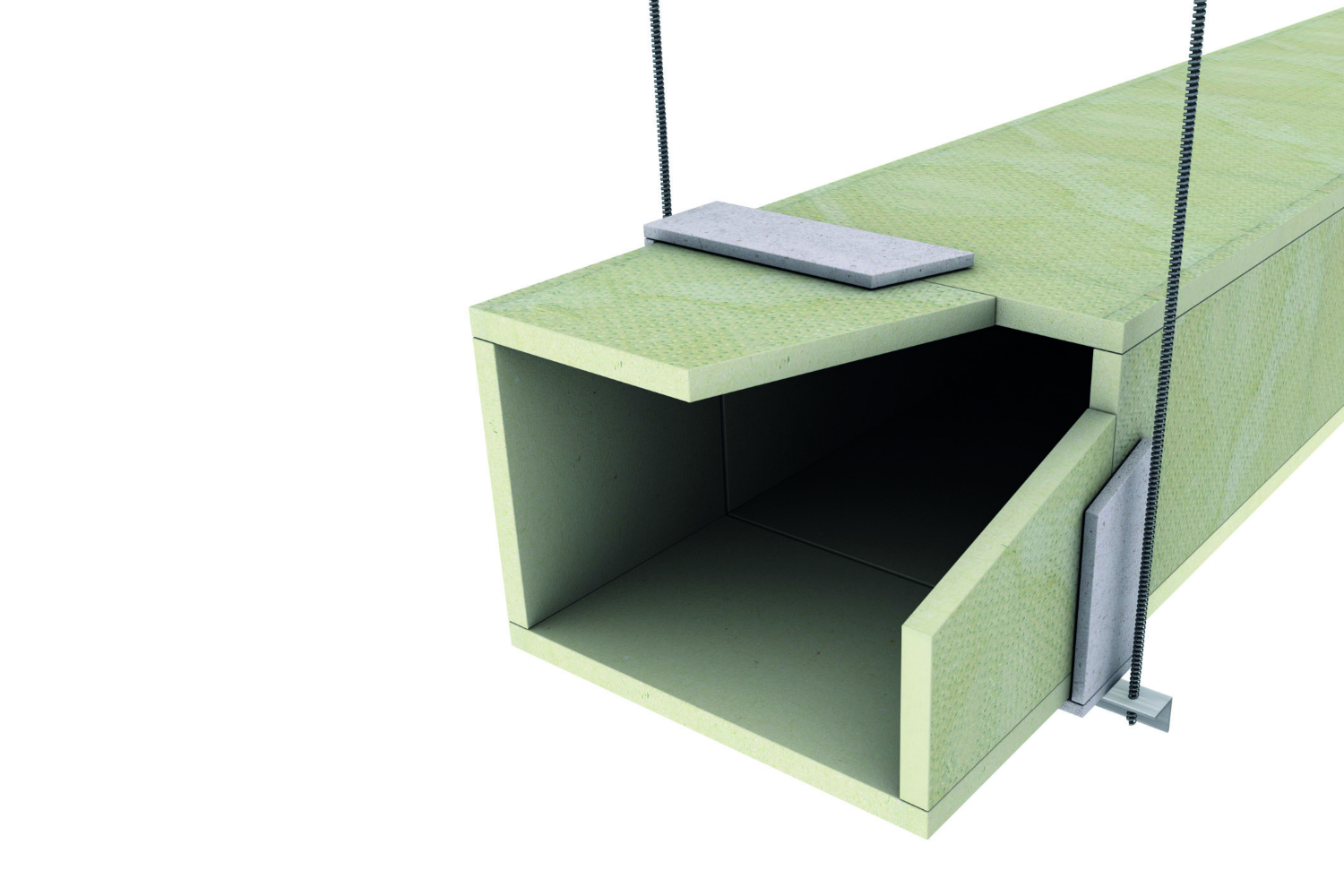

• Praktijkvoorbeeld 1:
  • Vierzijdig zelfstandig brandwerend ventilatiekanaal. Opgebouwd uit PROMATECT®-L500 platen van 30 mm voor een brandwerendheid van 60 minuten, met brandaanval in beide richtingen in zowel verticale als horizontale configuratie. EI 60 (ve ho i ↔ o) S

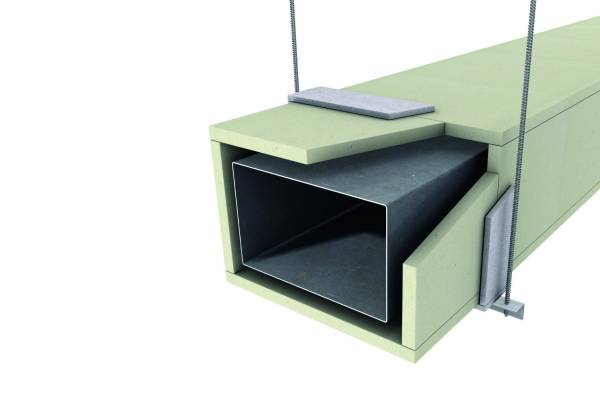

• Praktijkvoorbeeld 2:
  • Vierzijdige brandwerende bekleding van een stalen ventilatiekanaal. Bekleed met
  • PROMATECT® -L500 platen van 40 mm voor een brandwerendheid van 60 minuten, met brandaanval in beide richtingen in zowel verticale als horizontale configuratie. EI 60 (ve ho i ↔ o) S
  • Maximum grootte van stalen ventilatiekanaal 1250 x 1000 mm
  • Tip: Het stalen ventilatie kanaal dient te worden voorzien van uitzetvoegen.

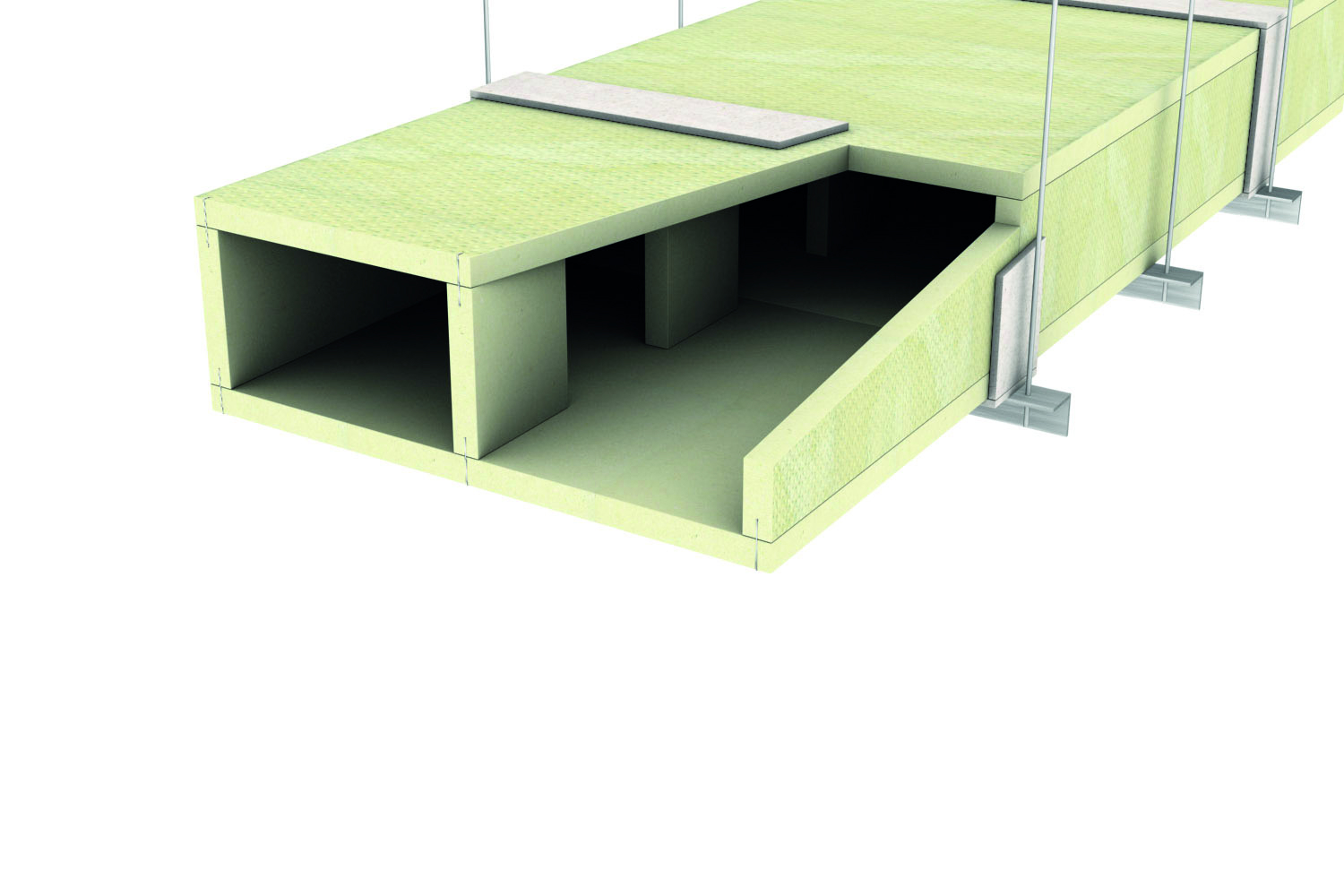

• Praktijkvoorbeeld 3:
  • Vierzijdig brandwerend zelfstandig rookafvoerkanaal type C in PROMATECT®-L500 platen 30 mm met maximum afmetingen 2300 x 850 mm en inwendige tussenschotten voor een brandwerendhied van 60 minuten, in zowel verticale als horizontale configuratie. EI 60 (ve ho) S1500 Multi
  • Tip: Montagestroken in PROMATECT®-H dienen te worden bevestigd op de kanaalsegmenten met Promat®-GLUE K84 en om de 100 mm met nieten.

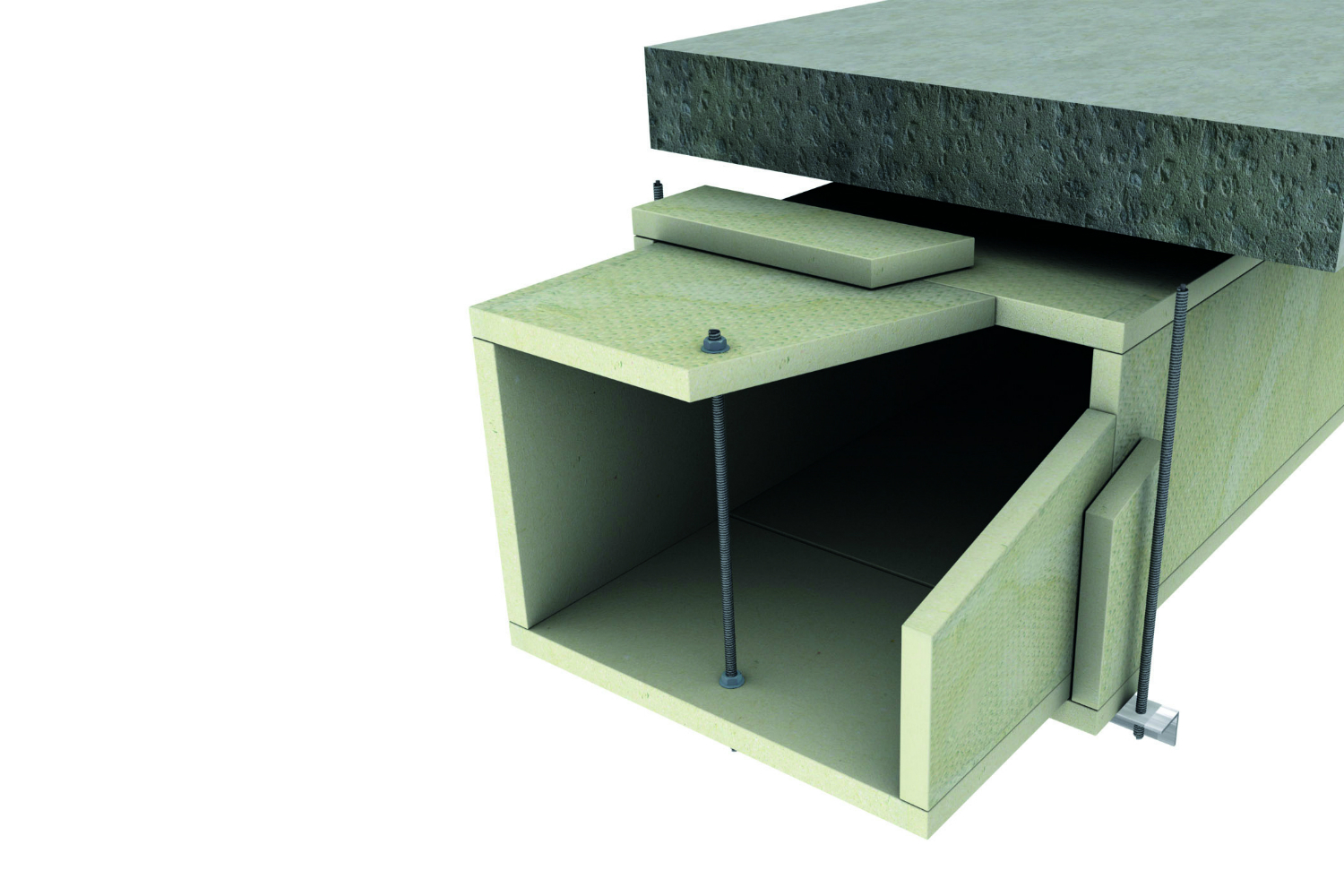

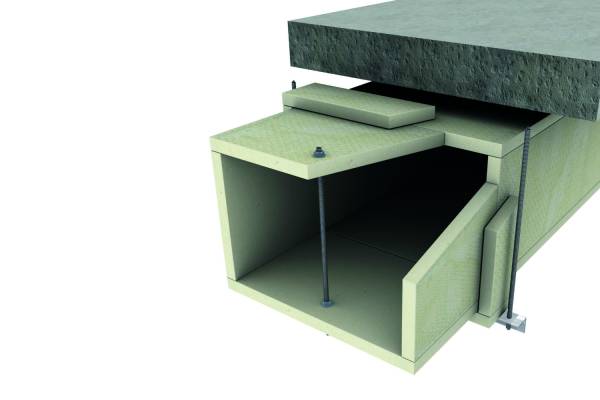

• Praktijkvoorbeeld 4:
  • Vierzijdig brandwerend zelfstandig kanaal voor rookafvoer uit één enkel brandcompartiment met enkele versteviging en maximumafmetingen 1250 x 1000 mm voor een brandwerendheid van 120 minuten, opgebouwd met PROMATECT®-L500 platen 20 mm, in horizontale configuratie. E₆₀₀ 120 (ho) S1500 Single
  • Tip: De platen moeten met de gladde zijde naar binnen gemonteerd worden. (Dit geldt voor alle PROMADUCT® kanalen)
