Woontoren krijgt 132 balkons met koudebrugvrije ophanging | 23-september-2019 |

Balqoon® ophangsysteem in combinatie met Schöck Isokorf® KS

In slechts tien werkdagen monteerde Stam + De Koning 132 betonnen balkons aan de gevel van de Onyxtoren in Eindhoven.

De vrij uitkragende balkons zijn pas opgehangen nadat de gevels volledig gemonteerd waren.

Stam + De Koning maakte hiervoor gebruik van het Balqoon®-systeem, met een koudebrugvrije ophanging op basis van Schöck Isokorf®.

Onyx toren

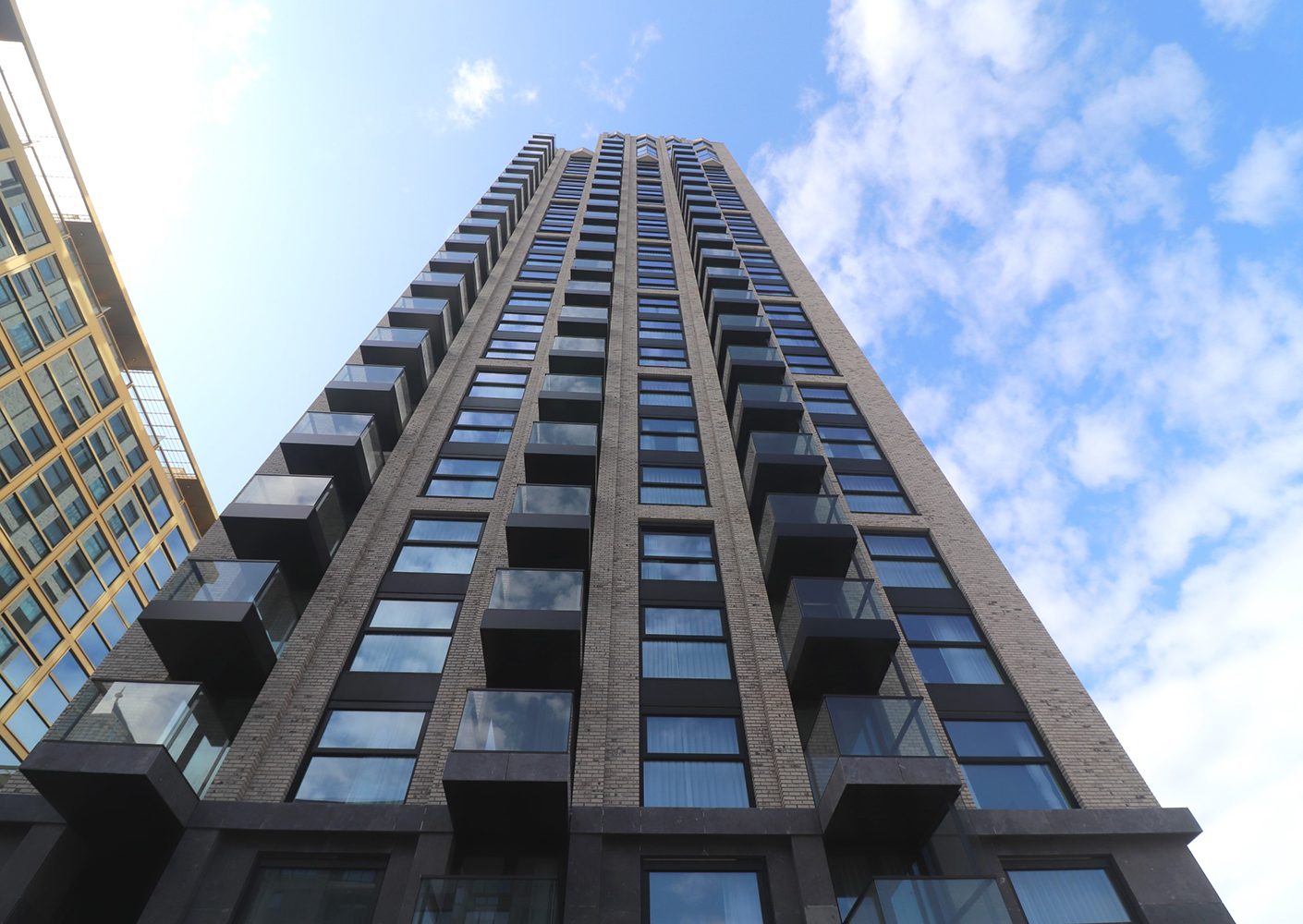

Onyx is een woontoren van 84 meter hoog in het Emmapark in Eindhoven. De toren telt 22 verdiepingen met elk zes appartementen en een luxe penthouse op de 23^e verdieping. De plint herbergt commerciële functies. De gevel van de woonlagen heeft een sterke verticale geleding, met afwisselend stroken metselwerk en stroken glas.

Bouwer Stam + De Koning heeft de woonlagen opgetrokken met prefab betonnen wanden en breedplaatvloeren. De balkons, die zich ter plaatse van de glasstroken bevinden, zijn aangehangen nadat de gevelbouw volledig afgerond was.

Besparing op de kosten

Voor Stam + De Koning was het een ideale oplossing om de balkons pas na de gevelbouw op te hangen, aldus werkvoorbereider Michel Stevens. “Bij de voorbereidingen in 2017 waren we nog uitgegaan van traditionele montage tijdens de ruwbouw. Dan waren lange tijd zware steigers nodig geweest waarop ook de balkons konden worden afgestempeld. Montage achteraf met Balqoon® maakte het mogelijk om te werken met hefsteigers. Dat was een forse besparing op de kosten.”

Koudebrugvrije bevestiging

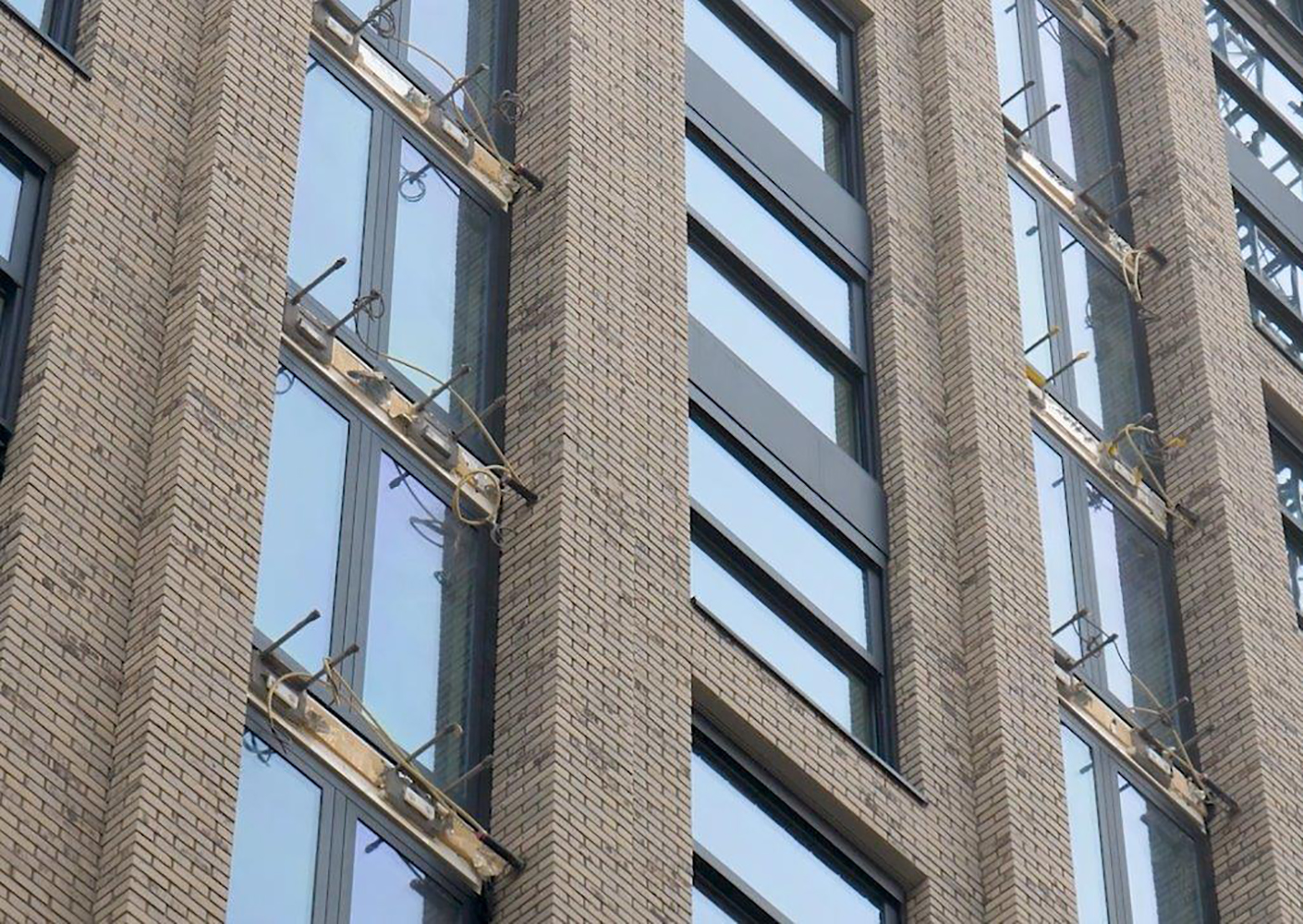

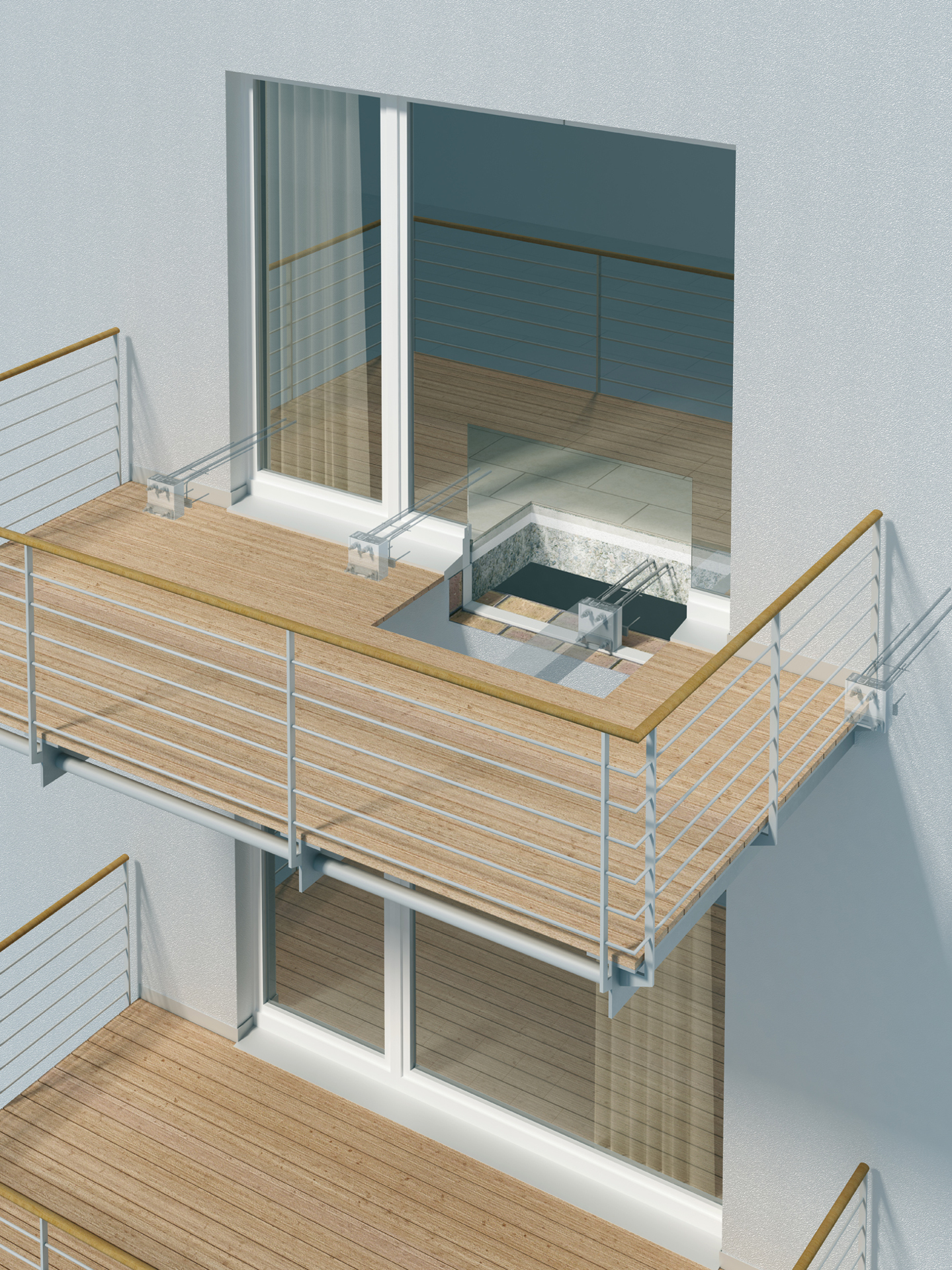

Het ophangsysteem heeft Balqoon® ontwikkeld in samenwerking met Schöck Nederland. Basis hiervan is een Schöck Isokorf® KS voor de verankering van beton aan staal. Dit anker heeft aan de ene zijde stekeinden en aan de andere zijde draadeinden met moeren. Met daartussen uiteraard de kenmerkende unieke koudebrugonderbreking van Isokorf®. Het Isokorf®-anker wordt met de stekeinden ingestort in de woningvloer. Alleen de draadeinden steken uit de vloerrand zodat de gevelconstructie volledig waterdicht kan worden afgewerkt.

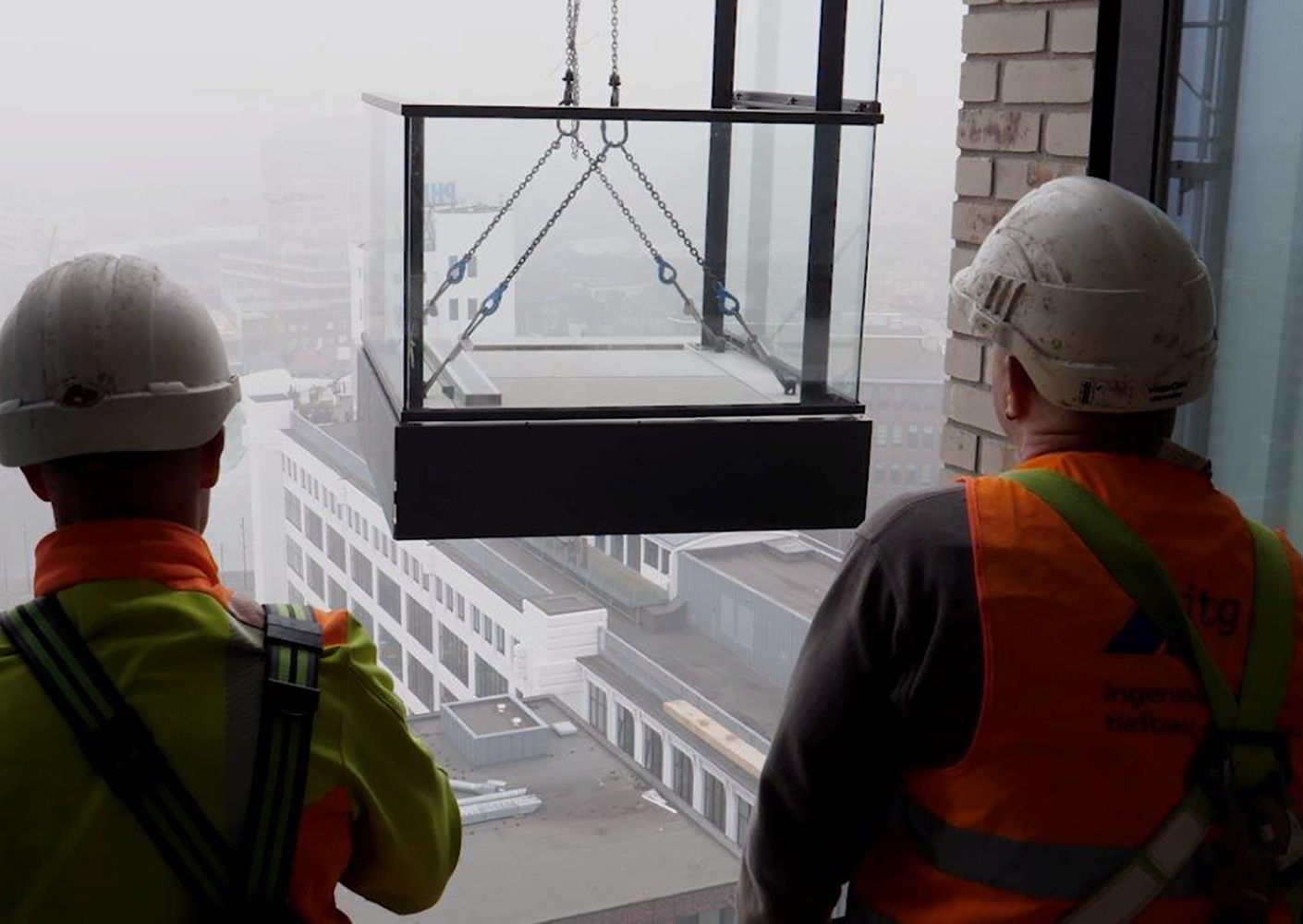

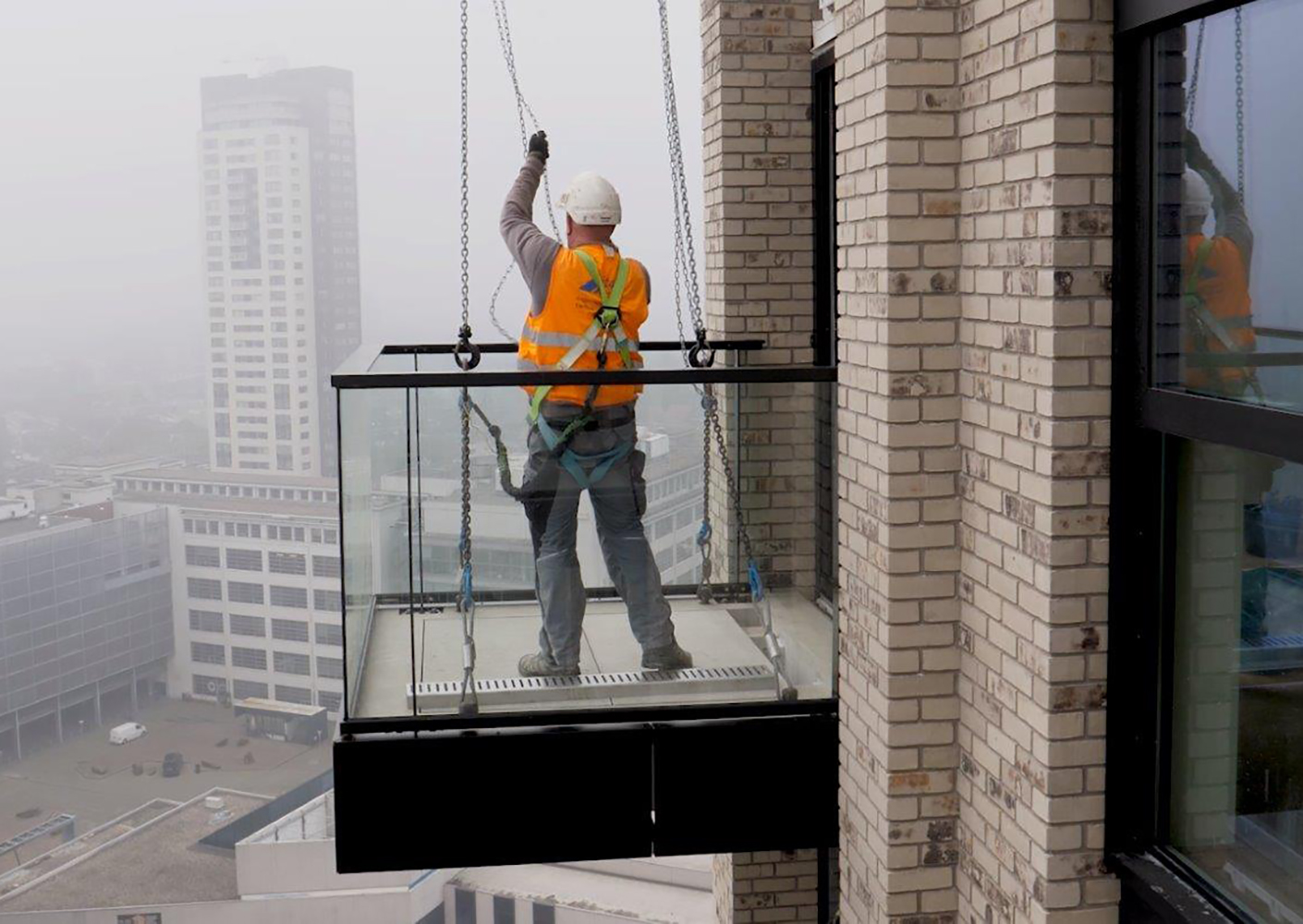

Bij de montage van de balkons worden de draadeinden door gaten in de voorste betonbalk van het balkon gestoken, waarna de moeren worden aangedraaid. In de verbinding zit stelruimte om het balkon exact op maat af te kunnen hangen. Doordat er geen constructieve gietmortel in de verbinding zit, is stempelen niet nodig.

Lees het uitgebreide artikel over de Onyx toren op de website van Schöck.
