Lakeman LML-TRAC-USD/STD-serie, tractie rugzaklift voor personen

Referentienummers

• Elektrische liften
• LAKEMAN
• (66) Transportvoorzieningen
• 80.00 liftinstallaties, 80.31 liftkooien, 80.32 constructies in schacht, machine- en schijven, 80.33 aandrijvingen (liftinstallaties), 80.34 besturing en signalering (liftinstallaties), 80.35 schachttoegangen (liftinstallaties), 80.80 toebehoren (liftinstallaties), 80.11 functionele omschrijving, installatieonderdelen (liftinstallaties)
• Elektrische lift, Personenlift, Goederenlift

---

Samenstelling

Besturing

De besturing wordt gemonteerd in een plaatstalen kast geïntegreerd in de schachtwand naast de schachtdeur op een van de verdiepingen. De besturingskast kan ook los van de schacht worden geplaatst i.v.m. bijv. esthetische inpassing, weersinvloeden of afscherming tegen vandalisme. De microprocessor besturing (fabr. Böhnke) met frequentieregelaar (fabr. Fuji) zijn vrij in de handel verkrijgbaar en zonder service tool in de Nederlandse taal te programmeren. De besturing heeft uitbreidingsmogelijkheden voor: remote control, evacuatieschakeling, brandweerlift conform NEN-EN 81-72, alarm- en storingsmelding, buitendienstschakeling etc.

Aandrijving

De aandrijving wordt verzorgd door een frequentie geregelde liftmachine (fabr. ZIEHL-ABEGG). De cabine met kooiframe is over de tractieschijf met staaldraden opgehangen aan het tegengewicht.

Geleiding

De geleidingsconstructie is een eigen ontwikkeling van Lakeman Liften en wordt in eigen huis gefabriceerd. De geleidingsconstructie bestaat uit een zelfdragende kolomconstructie met geleiders en wordt d.m.v. instelbare consoles aan muurankerrails aan één zijde naast of achter de cabine tegen de schachtwand gemonteerd. De fundatie wordt dragend op de putbodem geplaatst. Alle verticale krachten worden via de kolom op de putvloer overgebracht.

Schachtconstructie

De bouwkundige schachtconstructie die gewoonlijk door derden overeenkomstig maatvoering van Lakeman Liften wordt gemaakt kan ook worden vervaardigd als staalconstructie, afgewerkt met glaspanelen en dergelijke. Doordat een zelfdragende kolomconstructie wordt toegepast is verankering aan de liftschachtwand slechts om de circa 3,5 m. benodigd. Bouwkundig voordeel is dat alléén verankering aan de vloervelden / doorbraken benodigd is waardoor schachtwanden van lichte constructie of glaspanelen kunnen worden toegepast.
Naast de meest voorkomende cabine- en schachtafmetingen kan elke andere cabine en/of schachtafmeting gemaakt en geleverd worden, eventueel aangepast aan de bouwkundige mogelijkheden. Dit laatste geldt ook voor de putdiepte en de schachtkophoogte in bestaande gebouwen.

Cabine

De cabine is een eigen ontwikkeling van Lakeman Liften en wordt in eigen huis gefabriceerd. De cabine kan worden uitgevoerd met tegenoverliggende en/of haakse toegangen. De wanden van de cabine zijn opgebouwd uit gezette plaatstalen panelen inwendig bekleed met kunststof (keuze uit 3 standaard kleuren) en voorzien van een rvs plintprofiel en uitwendig voorzien van trilling - en geluiddempend materiaal. De vloer en het dak van de cabine zijn vervaardigd van plaatstaal. Het plafond is wit afgewerkt en uitgevoerd met halogeenspots. De cabinevloer is bekleed met colovinyl. De dagkanten van de cabinetoegang zijn uitgevoerd in gezette rvs plaat. De bediening in de cabine is uitgevoerd met een rvs lamel (fabr. Schaefer) over de volledige cabine hoogte en voorzien van rvs drukknoppen: voor de etages, deur open en dicht en alarmering. Verder is de bedieningslamel voorzien van een digitale stand- en richtingaanduiding, overlastsignalering en noodverlichting. Overige uitvoeringsmogelijkheden: wanden bekleed met kunststofplaat in n.t.b. kleur / motief, wanden uitgevoerd met gezette rvs panelen, wanden bezet met glas, cabinedak bezet met glas, vloer met natuursteen, vloer met roestvast/aluminium/stalen tranenplaat, aluminium of rvs leuning, stootlijsten, cabineventilator, spiegels, opklapbare zitting, verlaagd plafond, etc.

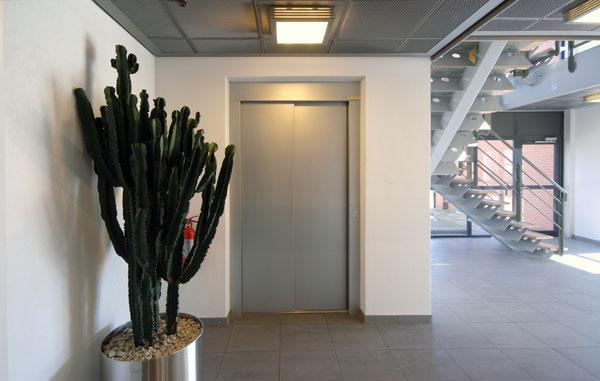

Kooi- en schachtdeuren

Afhankelijk van de maatvoering is de liftinstallatie uitgevoerd met automatische 2/4-delige centraal openende deuren of éénzijdige 2/3-delige openende telescoopdeuren (fabr. Selcom-Wittur Group). De deurpanelen zijn standaard uitgevoerd in plaatstaal en behandeld met grondverf RAL-7032. De kooideur met geregelde tandriem aandrijving wordt gemonteerd op de cabine. De schachtdeuren zijn voorzien van een plaatstalen inzetkozijn en worden gemonteerd in de bouwkundige sparingen van de schachtwand. Overige uitvoeringsmogelijkheden: lichtschermbeveiliging, brandwerend conform NEN-EN 81-58, roestvast staal bekleding, volledig uitgevoerd in roestvast staal, met glasvensters in panorama-uitvoering, volglas, etc.

Drukknoptableau

De drukknoptableaus (fabr. Schaefer) worden gemonteerd in de cabine en in de stijlen van de schachtdeurkozijnen. Standaard uitgevoerd met rvs dekplaat en rvs drukknoppen. Overige uitvoeringsmogelijkheden: grootvlak drukknoppen, vandaalbestendige drukknoppen, sensordrukknoppen, sleutelbediening, codebediening, digitale standaanduiding, etc.

Oppervlaktebehandeling

Alle overige metalen delen worden ontvet en behandeld met een grijze primer RAL-7032. Voor schachtconstructies met glaspanelen kunnen alle staaldelen van de liftinstallatie in afwijkende RAL-kleur worden geleverd.

---

Vorm en afmeting

Vorm

Uitvoering cabine mogelijk met tegenoverliggende en/of haakse toegangen.

Afmetingen

Naast de meest voorkomende cabine- en schachtafmetingen kan elke andere cabine en/of schachtafmeting gemaakt en geleverd worden, eventueel aangepast aan de bouwkundige mogelijkheden; dit laatste geldt ook voor de putdiepte en de schachtkophoogte in bestaande gebouwen.

---

Prestaties

Brandwerendheid

De schachtdeuren worden standaard geleverd volgend DIN 18090 met een brandwerendheid van 60 minuten (géén brandattest).

Explosie

Explosievrije installaties in alle klassen op aanvraag.

Aansluitwaarden

Aansluitspanning 400V, 50 Hz, (3 fasen, nul, aarde); door toepassing van een frequentieregelaar en hoog rendement liftmachine levert dit een lage aansluitwaarde en een grote energiebesparing op.

---

Toepassing

Bruikbaarheid, functioneel

Verticaal transport voor personen en/of goederen.

Bruikbaarheid, voorschriften

Alle liften voldoen aan de eisen van de Liften Richtlijn en worden afgeleverd met een CE-tye Certificaat en Certificaat voor Goedkeuring volgens NEN-EN 81-1, afgegeven door het Liftinstituut.

Ontwerpdetails

Tekening met bouwkundige voorzieningen, sparingen, maatvoeringen, belastingen, hijsbinten, ankerrails en aansluitdetails wordt tijdig door de fabrikant/leverancier op het werk afgeleverd.

Bestektekst

Zie bestekservice.

---

Verwerking en montage

Engineering

Lakeman Liften heeft een eigen engineeringafdeling. De tekeningen met bouwkundige
voorzieningen, maatvoeringen, belastingen en aansluitdetails worden tijdig door Lakeman Liften verstrekt. Afwijkende hefvermogens en cabine- en schachtafmetingen zijn zonder meer mogelijk door eigen fabricage. Voor ontwerpen zijn standaard DWG tekeningen en STABU bestekteksten te downloaden

.



Fabricage

Lakeman Liften beschikt over eigen fabricagefaciliteiten. Omdat nagenoeg alle onderdelen binnen het eigen bedrijf worden geproduceerd, zijn wij flexibel en is inbreng van uw eigen wensen bij de maatvoering van cabine- en schachtafmetingen en esthetische afwerking van de liftinstallatie/cabine eenvoudig mogelijk. Dit geldt ook voor afwijkende hefvermogens.

Montage

Lakeman Liften heeft een eigen montageafdeling en zet alleen gekwalificeerde eigen medewerkers voor montage in. We besteden dus geen montage uit aan montagebedrijven.

Transport

Levering van de liftinstallatie(s) is franco op het werk. Het transport hiervan vindt plaats met onze eigen transportmiddelen. Voor grote constructies maken we gebruik van een vaste beroepsvervoerder.

Opslag

Tijdens montage is in principe geen speciale opslag vereist.

Bouwkundige werkzaamheden

De bouwkundige werkzaamheden worden uitgevoerd door onze opdrachtgever of zijn bouwkundige aannemer. Het gaat hierbij om het maken en aanleveren van onder andere de put, de vloer- en deursparingen, de bouwkundige schacht, de voedingsleiding, het aanbrengen van hijsbinten en ankerrails en om schilderwerk. De te monteren hijsbinten en dergelijke leveren we zelf, na afroep, op het werk af.

Keuring/oplevering

Al onze liften voldoen aan de eisen van de Richtlijn liften en/of de Richtlijn machines en leveren we op met een CE-certificaat. Personenliften worden opgeleverd met een Certificaat van Goedkeuring, afgegeven door een keuringsinstantie. Voor goederenliften geldt geen keuringsverplichting, behalve in enkele grote gemeentes. Het kan desondanks zijn dat u het toch belangrijk vindt dat de lift wordt gekeurd. Vanzelfsprekend verzorgen we dit dan voor u.

Documentatie/instructie

We voorzien iedere opgeleverde liftinstallatie van een liftinstructieboek met schema’s en tekeningen. Op verzoek kunnen we een persoonlijke instructie aan de eigenaar/gebruiker geven.

---

Onderhoud

Lakeman Liften beschikt over een helpdesk en servicedienst die 24 uur per dag en 7 dagen per week bereikbaar en beschikbaar is. Deze servicedienst is VCA*-en NEN-EN 13015-gecertificeerd en bestaat uit eigen deskundige servicemonteurs, die allen zijn voorzien van een compleet ingerichte serviceauto.

Daarnaast staat de servicedienst er garant voor dat het onderhoud aan uw liftinstallatie(s) tijdig en goed wordt uitgevoerd door vakkundig opgeleide monteurs. Het uitvoeren van onderhoud is immers niet alleen wettelijk verplicht, maar ook van groot belang voor een veilige en storingvrije werking.

Bij Lakeman Liften bent u dus niet alleen verzekerd van vakkundig en gericht onderhoud en keuring van uw liftinstallatie, maar ook van een snelle en doeltreffende service bij storingen, reparatie, ombouw, aanpassingen of andere werkzaamheden.

Omdat we onze liftinstallaties in eigen fabriek fabriceren en de toegepaste onderdelen van hoogwaardige kwaliteit en vrij in de handel verkrijgbaar zijn, kunnen we verschillende garantieregelingen bieden. Lakeman Liften geeft op zijn geleverde liftinstallaties maximaal tien jaar garantie, in combinatie met een garantie-service-overeenkomst. Zonder langlopende contractuele verplichtingen. Natuurlijk zijn ook andere service-overeenkomsten mogelijk. Zie onderstaand overzicht.


Lakeman Liften biedt u op nieuw geleverde liftinstallaties de keuze uit de volgende drie typen serviceovereenkomsten:
• De basis-plus-overeenkomst, met twee jaar garantie.
• De uitgebreide service-overeenkomst, met vijf jaar garantie.
• De garantie-service-overeenkomst, met tien jaar garantie.

Ook klantspecifieke wensen kunnen we in de service-overeenkomst opnemen.

Een service-overeenkomst bij Lakeman Liften biedt u de volgende voordelen:

• Ondersteuning van de helpdesk door onze eigen, vakkundig opgeleide, mensen.
• Periodiek overleg over de staat van de liftinstallatie, keuringspunten en advies.
• Een landelijk dekkend netwerk van eigen gespecialiseerde servicemonteurs.
• Snelle respons.
• Rapportage na ieder bezoek van een monteur.
• Facturering na prestatie.
• Technische ondersteuning.
• Risico-inventarisatie.
• Een historisch overzicht en een meerjarenoverzicht van respectievelijk gemaakte en te verwachten kosten voor reparaties en vervangingen.
• Vaste kosten per jaar, dus geen verrassingen.

---

Economische factoren

Prijzen

Volgens opgave fabrikant/leverancier.

Leveringsvoorwaarden

Leverings- en betalingsvoorwaarden NLB.

Levering

Franco op het werk, met eigen transportmiddelen.

Leveringsgebied

Nederland.

Technische service

Door eigen servicedienst.

Milieu en gezondheid

Het beleid van Lakeman Liften is erop gericht om haar klanten van producten en diensten te voorzien die voldoen aan gestelde eisen, wensen en verwachtingen. Alléén met gemotiveerde inzet van haar medewerkers is dat realiseerbaar. Lakeman Liften is zich er dan ook terdege van bewust dat haar medewerkers een belangrijke schakel vormen op weg naar een tevreden klant. Zorg voor deze belangrijke schakel in de vorm van veiligheid, gezondheid en welzijn is dan ook een kernelement in het beleid van Lakeman Liften. Door middel van voorlichting, opleiding, instructie en het voorzien in goede (hulp-) middelen wordt een veilig, gezond en milieuvriendelijk werkklimaat geschapen.

Certificeringen

Aandacht voor veiligheid betekent ook dat alle liften van Lakeman Liften worden opgeleverd met een model-typegoedkeuring, een CE-verklaring en een Certificaat van Goedkeuring, conform de meest recente normen, afgegeven door een keuringsinstantie.

Lakeman Liften is daarnaast VCA*-(Veiligheids Checklist voor Aannemers) gecertificeerd. Ook alle werknemers zijn in het bezit van een VCA-certificaat (Basis of VOL (Voor Operationeel Leidinggevende)).
De serviceafdeling is voor het onderhoudssysteem ook gecertificeerd volgens de onderhoudsnorm NEN-EN 13015.

Milieu

Lakeman Liften besteedt ook veel aandacht aan milieuzaken en heeft een milieuvergunning. We stellen jaarlijks een milieurapportage op en beschikken voor alle stoffen die we gebruiken in de dagelijkse bedrijfsvoering over de hiervoor benodigde milieurelevante productinformatie (MRPI).

Zo min mogelijke belasting van het milieu bij de uitoefening van de activiteiten op het eigen bedrijfsterrein, maar ook op de locaties van onze opdrachtgevers, is van groot belang. Door toetsing en bewaking streven we ernaar om deze belasting continu te verminderen. Daarnaast heeft Lakeman Liften vaste contracten bij gecertificeerde retourstroombedrijven voor het afvoeren van bedrijfsafval, hout, papier, batterijen, staal, olie, et cetera.

Gezondheid

Lakeman Liften opereert volgens de Arbo-wet verplichtingen. Er wordt gebruik gemaakt van alle benodigde veiligheidsmiddelen die elk jaar worden gecertificeerd. Het bedrijf is aangesloten bij een ARBO-dienst en laat met regelmaat de Risico Inventarisatie (RIE) voor de binnen- en buitendienst updaten. Alle werknemers zijn in het bezit van een VCA certificaat (basis of voor operationeel leidinggevende). Verder zijn meer werknemers dan
wettelijk nodig in het bezit van een geldig EHBO-diploma en/of opgeleid tot bedrijfshulpverlener en beoefenen 2x per jaar hartreanimatie. Lakeman Liften is daarom ook in het bezit van een Automatic Electronic Defibrillator (AED). De veiligheid en gezondheid van de medewerkers en overige betrokkenen acht de directie van groot belang. Belasting van het milieu bij de uitoefening van de activiteiten op het eigen bedrijfsterrein, maar ook op de locatie van onze opdrachtgevers, is tevens van groot belang. Door middel van toetsing en bewaking wordt ernaar gestreefd dit continu te verbeteren.

Referenties

Elektrische personenliften

• Amsterdam, Dubbele School
• Amsterdam, VvE Luycksterrein, 2 liften
• Amstelveen, St. Ons Tweede Huis, 3 liften
• Beverwijk, Kennemer Woonfederatie
• De Lier, Red Star Trading, 2 liften
• Dordrecht, Villa Augustus, glazen schacht
• Dordrecht Park Zuidhof, 5 liften
• Gemert, VVE Mariënburg
• Haarlem, Hotel Klokhuisplein
• Heemskerk, Zorgcentrum Waterrijck, 2 liften
• Heinenoord, Rabobank Hoeksche Waard, glazen schacht, 2 liften
• Hengelo, Akzo Nobel Salt
• Katwijk, Prince Haven
• Noordwijk, Willem van den Bergh Stichting, 8 liften
• Noordwijk, Witte School
• Oud-Beijerland, Woningstichting Union, glazen schacht
• Rotterdam, Dynamostraat Bureau Jeugdzorg, 3 liften
• Papendrecht, Polderplaza, 3 liften
• Utrecht, Koninklijke Nederlandse Munt, 2 liften
• Veghel, Campina
• Waddinxveen, Doove Care, 2 liften
• Zoetermeer, GGZ, 3 liften

voor meer referenties kijk op www.lakeman.nl
