1. Product

Jaga Mini Canal, inbouw vloer radiator

Deze inbouw vloer radiator ook geschikt voor etages en zwevende vloeren.

Meer weten over dit product?

Stel een vraag of vraag documentatie aan:
  • CAD-bestanden, BIM-objecten en bestekteksten
  • Brochures en uitvoeringsvoorschriften
  • Projectondersteuning waar nodig
Stel hier uw vraag

Omschrijving

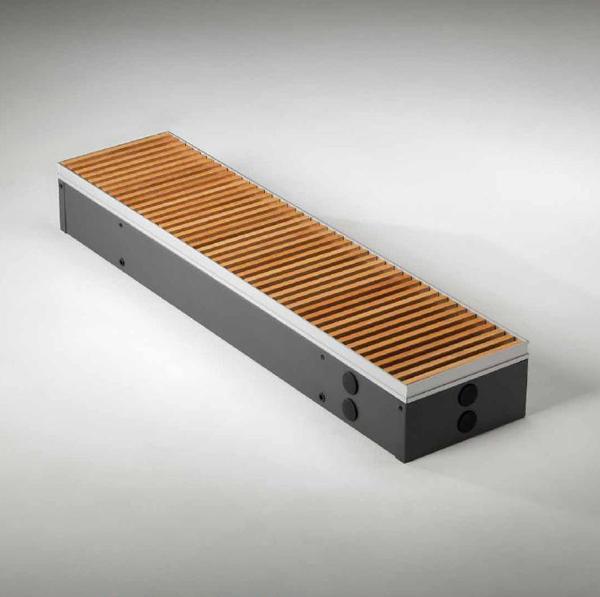

Er is al een Mini Canal inbouw vloer radiator van 9 centimeter hoog. Daarom is deze inbouw vloer radiator ook geschikt voor etages en zwevende vloeren. Mini Canal wordt kant-en-klaar geleverd. Verborgen onder het rooster zit een supersnel Low-H2O element. Een ideale aanvulling op vloerverwarming. Maar ook krachtig genoeg als hoofdverwarming. De inbouw vloer radiator vangt de kou van de ramen prima op, zonder dat vrije uitzichten worden belemmerd.

Kenmerken

  • Lage inbouwhoogte vanaf 9 cm;
  • Kan ook op verdiepingen toegepast worden;
  • Na afwerking is alleen het rooster zichtbaar;
  • Ideaal in combinatie met HR-ketels.

Referentienummers

  • Radiatoren
  • JAGA; MINI CANAL
  • (56) Warmtedistributievoorzieningen
  • 60.41 verwarmingslichamen, natuurlijke afgifte
  • Cv-radiator, Vloerradiator

Samenstelling

Systeemopbouw

De Mini Canal inbouw vloer radiator is verkrijgbaar in drie breedtes en diverse lengtes. Daarnaast kan worden gekozen uit verschillende soorten roosters:

  • Designo roosters zijn er zowel star (4 kleuren aluminium en 33 kleuren aluminium gelakt) als oprolbaar (roestvrij staal of hout);
  • De houten uitvoeringen zijn beschikbaar in zes verschillende uivoeringen: eik, beuk en merbau. Alle drie naar keuze natuur of gevernist;
  • Designroosters Accordion en Pebbles;
  • Daarnaast is de Mini Canal ook verkrijgbaar met DBE.
Elementopbouw
  • Mini-put: uit sendzimir verzinkte en donkergrijze gelakte staalplaat van 1 mm dikte, met aansluitopeningen aan beide zijden;
  • Verankeringen: aantal volgens lengte van de mini-put;
  • Consoles: uit elektrolytisch verzinkte en donkergrijs gelakte staalplaat van 1 mm dikte;
  • Afdichtstoppen: voor de aansluitopeningen uit zwart kunststof;
  • Low H2O: uit koper en aluminium, ‘onzichtbaar’ gemaakt door donkergrijze laklaag RAL 7024;
  • Ontluchters;
  • Luchtgeleidingsschotten: voor een verbeterde warmteafgifte;
  • Inlegraam: in geanodiseerd aluminium, kleur aangepast aan het rooster;
  • Afdekstrips: in zwart rubber. Maakt de onderzijde van het inlegraam onzichtbaar en verhindert contactgeluiden;
  • Rooster: zie Systeemopbouw.
Materiaal

Warmtewisselaar: koper en aluminium.

Opties
  • Ventielsets;
  • Afdekplaat;
  • Isolatie;
  • Hoogteregeling;
  • Hoeken 90º of 135º;
  • Afdekstrip;
  • Systeemafhankelijk.

Vorm en afmeting

Afmetingen
Hoogte x breedte  B14, 140 mm B18, 180 mm B26, 260 mm B36, 360 mm B42, 420 mm
H9, 90 mm xx x x x
H11, 110 mm x x x x x
H14, 140 mm x x x x
H19, 190 mm     x x x
Uiterlijk

Het volledige binnenwerk van Mini Canal is ‘onzichtbaar’ gemaakt door alle onderdelen donkergrijs te lakken. Het enige dat opvalt is het begaanbare afdekrooster, dat aan de vloer kan aangepast worden. Elektrolytisch verzinkt staal voor de put zorgt voor een perfect roestvrij eindproduct. Daarbij worden alle onderdelen zorgvuldig gelakt met een UV-bestendige polyesterlak van de hoogste kwaliteit.

Toepassing

Bruikbaarheid, functioneel

Woonruimtes met grote raamoppervlakken, serres, entrees, etalages, kantoorruimten op zowel begane grond als op verdiepingen.

Bruikbaarheid, economisch
  • Mini Canal inbouw vloer radiatoren met hun moderne Low H2O element zijn door de lage waterinhoud en hoge warmtegeleidingcoëfficiënt voor lage aanvoertemperaturen ideaal in combinatie met HR-ketels;
  • De kleinste types leveren snel een hoog comfortgevoel, door de koude straling bij grote vensteroppervlakken af te schermen, of ze worden als hoofdverwarming in de lente en herfst gebruikt. De grotere types zijn krachtig genoeg om als comfortabele hoofdverwarming gebruikt te worden.

Verwerking en montage

Transport

Door fabrikant of leverancier.

Verwerking
  • Waterpas op afgewerkte vloerhoogte positioneren door middel van de verankeringen of de optionele hoogteregelingen;
  • De leidingen doorvoeren en de doorvoeropeningen afdichten;
  • Eventueel een extra buis voor de op afstand bedienbare thermostaatknop;
  • Installatie op druk testen;
  • Vloer verder afwerken.

Onderhoud

Bediening

De warmtewisselaar kan op verschillende manieren aangesloten worden:

  • Met centrale bedieningscollector (geen kraan in de put);
  • Met handbediende kraan in de put;
  • Met thermostaat in de put. Hierbij kan een op afstand bedienbare knop buiten de put worden geplaatst. De bediening is eenvoudiger en de thermostaat kan exacter de ruimtetemperatuur meten.

Economische factoren

Prijzen

Volgens opgave leverancier.

Leveringsvoorwaarden

Algemene voorwaarden JAGA-Konvektco Nederland B.V., gedeponeerd ter griffie van de Arrondissementsbank te ’s Hertogenbosch.

Levering

Door fabrikant.

Leveringsgebied

Nederland.

Technische service

Productdocumentatie, ontwerp, fabricage, technisch advies, berekening en montage door JAGA-Konvektco Nederland B.V.

Referenties

Referentieadressen

Volgens opgave JAGA-Konvektco Nederland B.V.
