Omschrijving
Achter Jaga's Briza radiatoren schuilt de ingenieuze Low-H2O techniek, gecombineerd met een zeer stil dynamisch systeem. Briza is het slankste type op de markt met zo’n groot vermogen. Alsof je de kracht van een Jaga Ventilo in een slanke designradiator hebt gestopt. Hierdoor is Briza ook uitermate geschikt voor aansluiting op laagtemperatuursystemen zoals warmtepompen, zonne-energiesystemen en condensatieketels. Door gebruik te maken van de nieuwste EC* motoren, verbruiken de Briza radiatoren niet alleen tot 50% minder elektrische energie, ook zijn deze motoren prima aanstuurbaar via de nieuwste domoticasystemen via hun 0-10VDC aanstuurbaarheid.
Verwarmen én koelen met één systeem: de groeiende rol van fan coils
De vraag naar watergedragen oplossingen voor verwarmen en koelen groeit snel. Door strengere duurzaamheidseisen, de opmars van warmtepompen en toenemende aandacht voor zomercomfort zoeken installateurs, adviseurs en gebouweigenaren naar afgiftesystemen die efficiënt, flexibel en toekomstbestendig zijn. Fan coils spelen daarin een steeds belangrijkere rol.
Waar traditionele afgiftesystemen vaak één functie hebben, combineren moderne fan coils verwarmen en koelen in één oplossing. Dankzij hun hoge afgiftevermogen bij lage watertemperaturen sluiten ze goed aan op warmtepompen en andere lage temperatuursystemen. Tegelijkertijd bieden ze actieve, condenserende koeling voor snel en comfortabel zomercomfort.
Referentienummers
- Radiatoren
- JAGA; BRIZA
- (56) Warmtedistributievoorzieningen
- 60.00 verwarmingsinstallaties, 61.00 ventilatie- en luchtbehandelingsinstallaties, 61.42 ventilatie-, verwarmings- en bevochtigingsapparaten
- Cv-radiator, Radiator, Radiatoren
Samenstelling
Systeemopbouw
Jaga heeft een Briza radiator voor elke toepassing, inbouw of met bekleding, zowel wandmodel als plafondmodel:
- Verwarmen of koelen d.m.v. één waterzijdige 2-pijpsbatterij via één waterzijdig circuit
- Verwarmen én koelen d.m.v. één waterzijdige 4-pijpsbatterij, via twee gescheiden waterzijdige circuits
Standaard levering:
- Eenvouding te plaatsen, voorgemonteerde ventilo. Type BZMC en BZMW voorzien van gelakte bekleding uit sendzimir verzinkte staalplaat en met aluminium bovenrooster, gelakt in de kleur van het toestel
- Hydraulische aansluitingen eurocone 3/4" links, clamp connector voor elektrische aansluiting 24VDC rechts, via externe voeding aan te sluiten
- Andere aansluiting: hydraulisch rechts, elektrisch links: aansluitcode/20 door /70. Geen meerprijs
Inbegrepen in de levering:
- Tangentiële ventilators met EC-motor en aluminium vinnen, voorzien van koellagers en geharste EPDM vibratie-demping
- Roestvast stalen luchtfilter
- ABS condensopvang met afvoer
Opties
- Ingebouwde en voorbekabelde thermostaat verwarmen/koelen 3 snelheden - 230 V
- Klemkoppelingen M24
- Thermostaat verwarmen / koelen
- Aansluitset 24 VDc (0-10 VDC)
- Jaga klokthermostaat
- Sturing voor meerdere ruimtes
- Jaga 2-wegventiel en motor 230 Volt
- Voeding
Vorm en afmeting
Afmetingen
- Inbouw radiator: 38 of 52 cm hoog
- Radiator met bekleding: 40,5 of 55 cm hoog
Uiterlijk
- Oppervlaktestructuur: krasvaste polyester afwerking met zacht gestructureerd, satijnglanzend oppervlak. Hoge UV-bestendigheid
- Kleuren:
- Standaard kleuren:
- verkeerswit RAL 9016 (133), soft touch licht gestructureerde satijn lak
- zandstraalgrijs (001), fine texture metallic lak
- Andere kleuren : zie kleurenkaart
- Standaard kleuren:
Meer ontwerpvrijheid zonder concessies aan prestaties

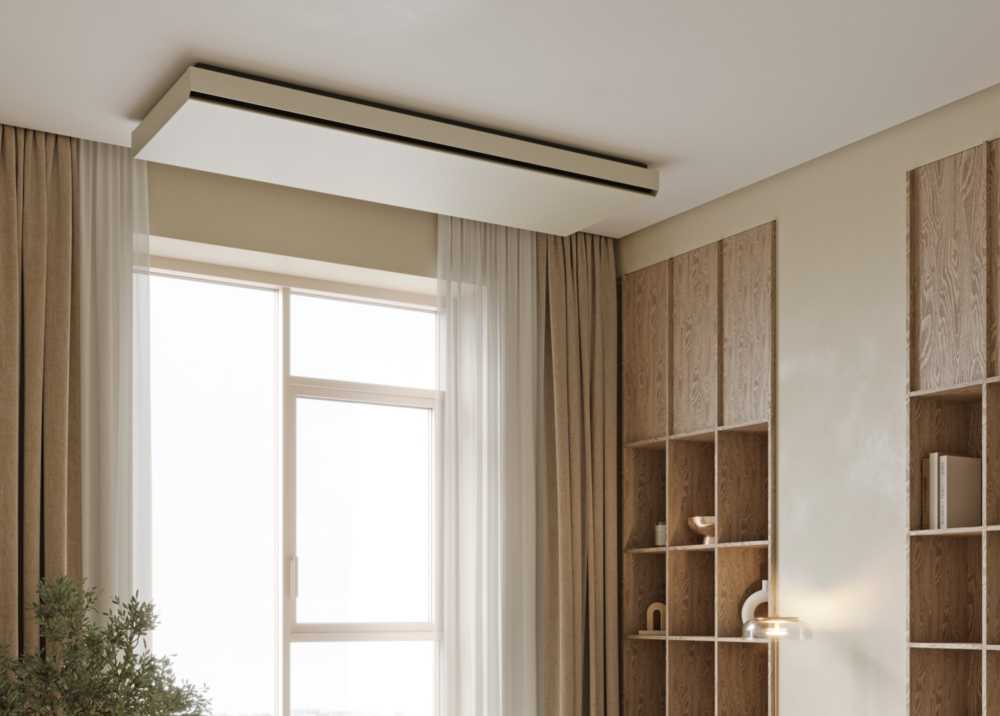

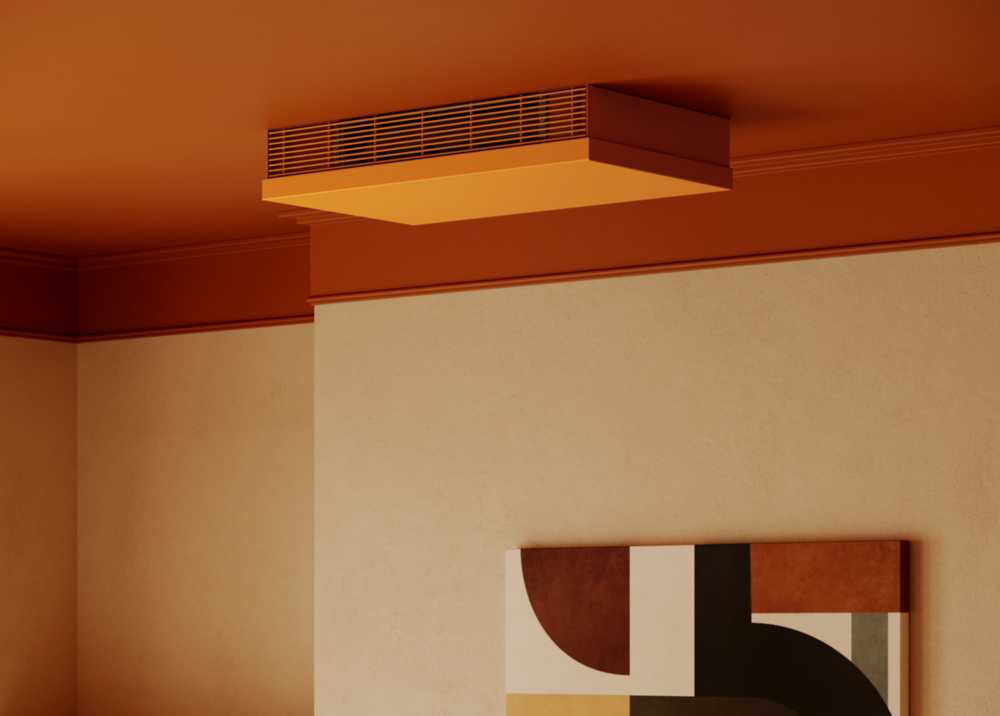

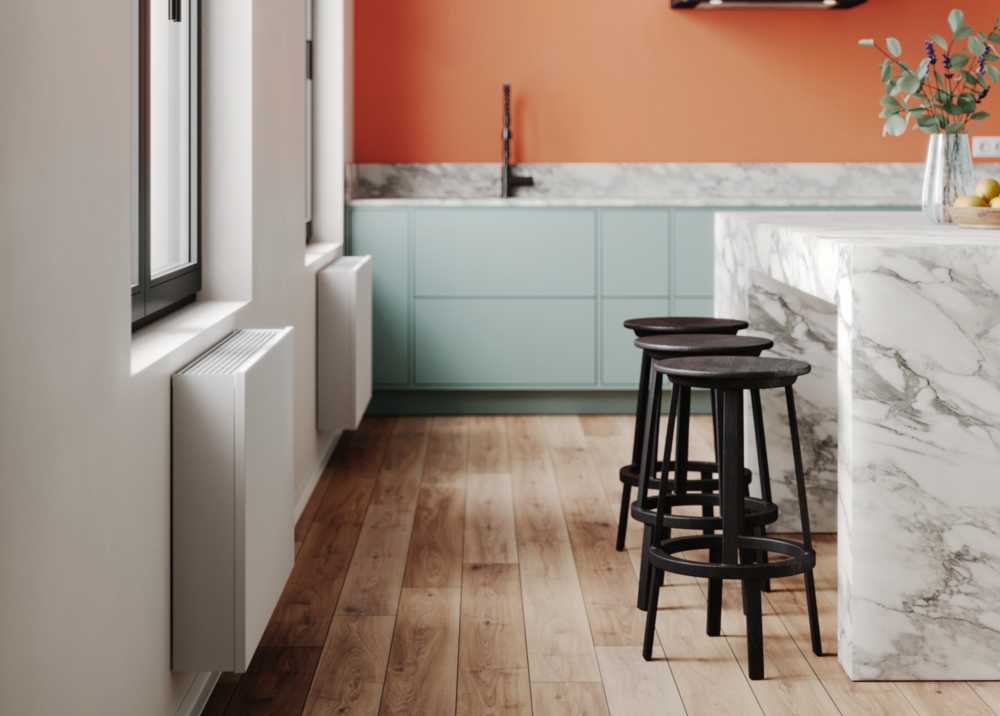

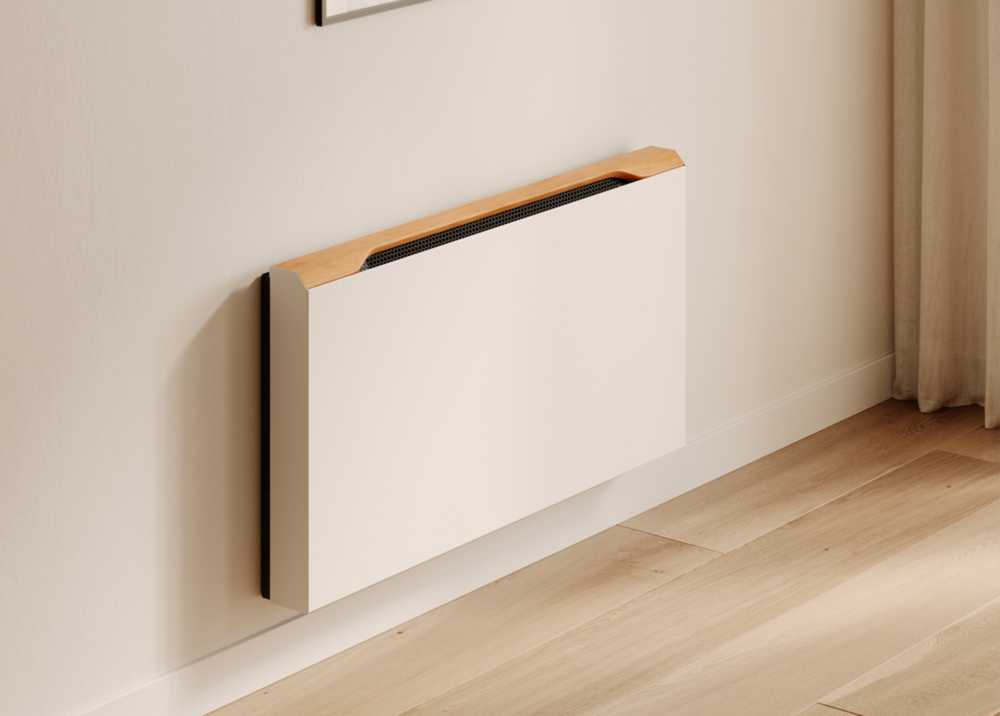

Wat Briza onderscheidt, is de combinatie van techniek en design. Klimaatoplossingen maken steeds vaker onderdeel uit van het interieur. Daarom bestaat het vernieuwde Briza-assortiment uit vier designstijlen die aansluiten op uiteenlopende interieurconcepten. Naast de bekende Coreline en de minimalistische Baseline introduceert Jaga twee nieuwe uitvoeringen. Waveline kenmerkt zich door zachte, organische vormen, terwijl Woodline met houtaccenten inspeelt op de groeiende toepassing van natuurlijke materialen in interieurs. Zo biedt één technische basis vier designuitvoeringen zonder concessies aan prestaties of comfort.
Prestaties
Het vermogen, luchtdebiet en waterdebiet staan in de brochure van de Briza radiator
Toepassing
Bruikbaarheid, functioneel

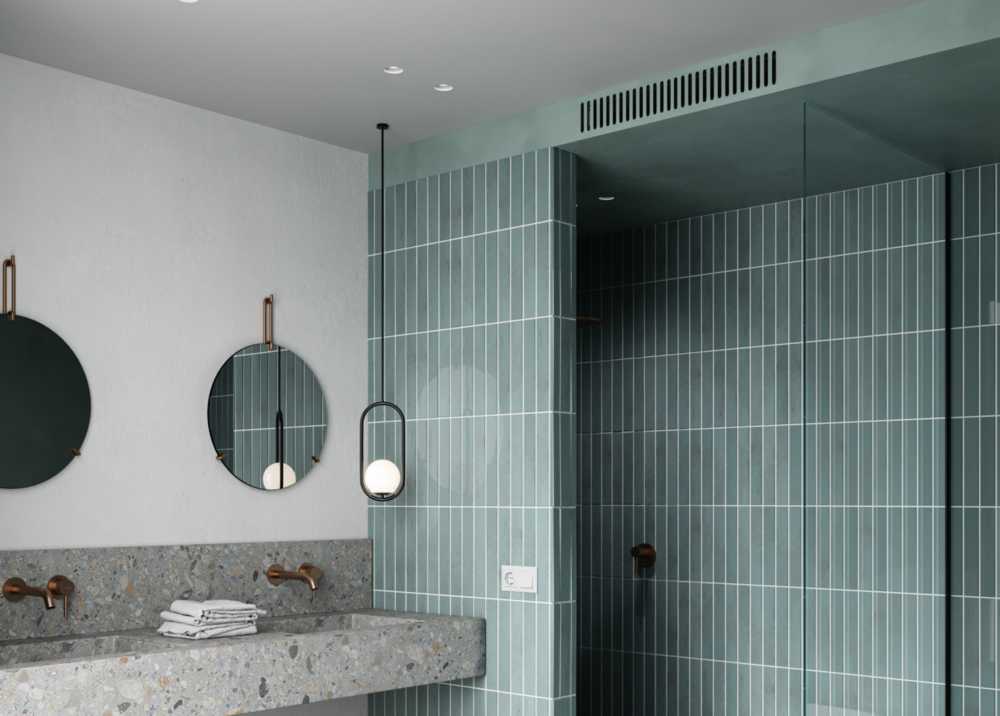

Jaga heeft een Briza radiator voor elke toepassing, inbouw of met bekleding, zowel wandmodel als plafondmodel
Bestektekst
Jaga heeft een bestekservice
Geschikt voor nieuwbouw én renovatie
Om installateurs, adviseurs en gebouweigenaren meer keuzevrijheid te bieden, heeft Jaga het Briza-assortiment vernieuwd en uitgebreid. Het assortiment is opgebouwd rond één krachtige fan coil technologie voor verwarmen en condenserend koelen, met verschillende designlijnen, plaatsingsvormen en vermogensklassen.
Fan coils zijn breed toepasbaar in zowel nieuwbouw als renovatie. In nieuwbouw vormen ze een logische aanvulling op duurzame installaties, terwijl ze in renovatie eenvoudig kunnen worden geïntegreerd in bestaande systemen. Zo maken ze stapsgewijze verduurzaming en een toekomstige overstap naar een warmtepomp mogelijk. Dankzij verschillende plaatsingsvormen, vermogensklassen en regelmogelijkheden biedt Briza voor uiteenlopende projecten, van woningbouw en utiliteit tot hotels en kantoren, een passende oplossing.
Verwerking en montage
Transport
Door fabrikant of leverancier
Verwerking
Door fabrikant of aannemer, volgens de montagevoorschriften van de fabrikant
Flexibel in installatie en toepassing

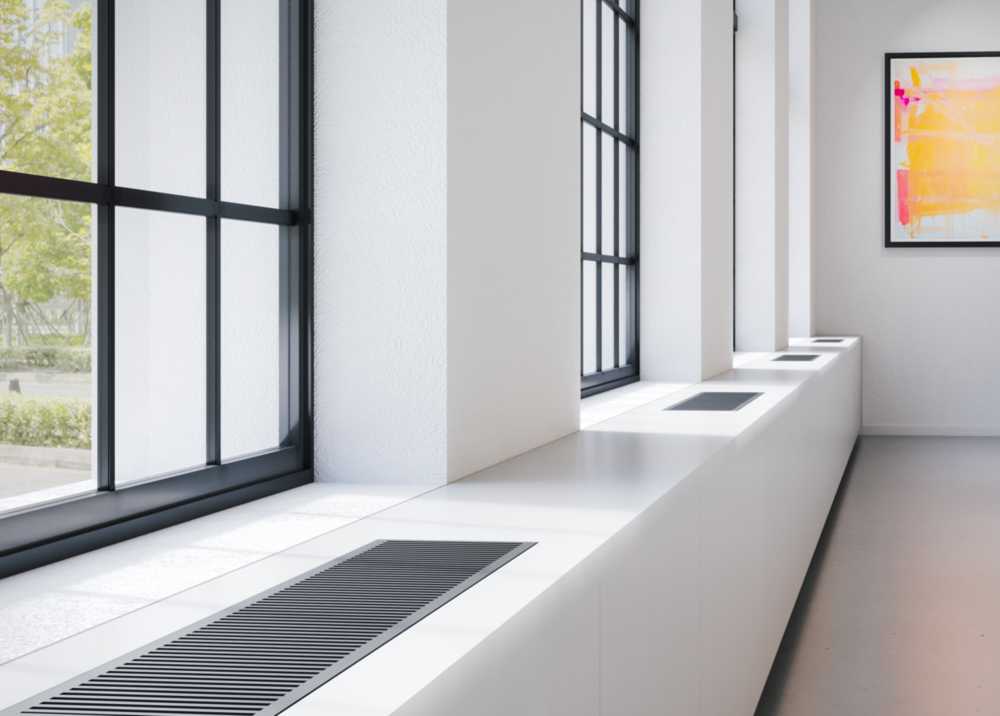

Ook installatietechnisch biedt Briza veel mogelijkheden. Het assortiment omvat wand-, plafond-, inbouw- en vrijstaande modellen, evenals varianten voor aansluiting op luchtkanalen. Daarnaast zijn zowel 2-pijps- als 4-pijpsuitvoeringen beschikbaar, inclusief diverse regelmogelijkheden op het toestel en daarnaast koppeling met gebouwbeheersystemen (BMS).
Economische factoren
Prijzen
Volgens opgave leverancier
Leveringsvoorwaarden
Algemene voorwaarden JAGA-Konvektco Nederland B.V., gedeponeerd ter griffie van de Arrondissementsbank te ’s Hertogenbosch
Levering
Door fabrikant
Verpakking
Geleverd in handzame kartonnen doos
Levertijd
In overleg, ca. 2-3 weken na opdracht
Leveringsgebied
Nederland
Technische service
Productdocumentatie, ontwerp, fabrigace, technisch advies, berekening en montage door JAGA-Konvektco Nederland B.V.
Referenties
Contactgegevens
Jaga Konvektco Nederland B.V.
De Beverspijken 9
5221 EE 'S-HERTOGENBOSCH
T: +31 (0) 73 631 23 60
F: +31 (0) 73 631 23 71
E: info@jaga.nl
I: www.jaga.nl
