Omschrijving

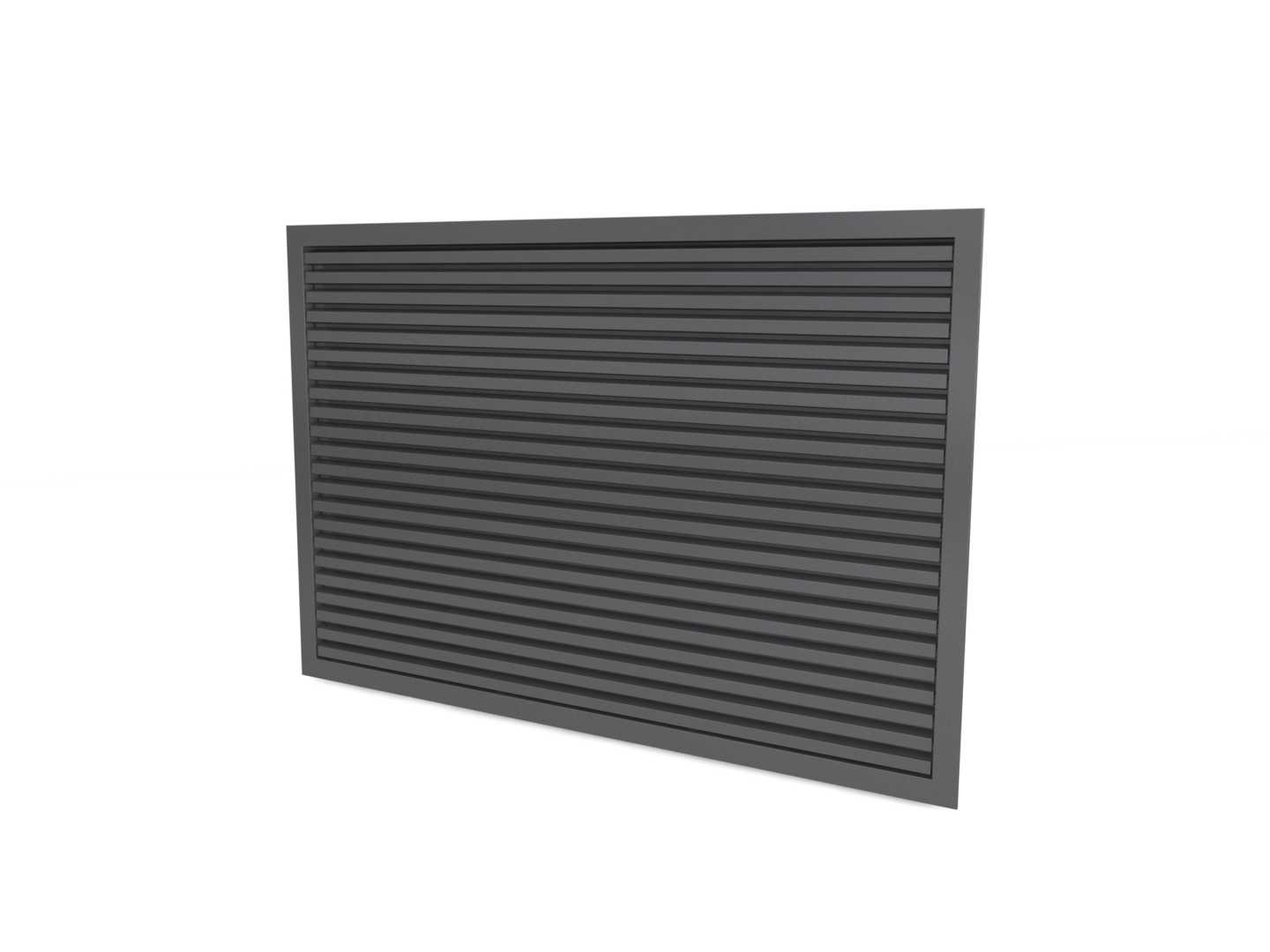

De ventilatieroosters type HS (High Safety), HF (High Flow), HJ (Horizontal Jalousie) en VS (Vertical safety) zijn speciaal ontworpen voor het ventileren van diverse technische ruimtes. JAZO biedt standaard en op maat gemaakte ventilatieroosters die zorgen voor optimale ventilatie en veiligheid. Ze zijn ontworpen met lamellen die een efficiënte luchtstroom mogelijk maken terwijl ze bescherming bieden tegen externe invloeden zoals regen, sneeuw en stof.
Bij JAZO bieden we drie verschillende lines van ventilerende roosters: Lines-36, Lines-48 en Lines-60. Deze lijnen zijn ontworpen met een specifieke steek in millimeters, wat flexibiliteit biedt voor verschillende toepassingen. Het gaat om verschillende rooster types, namelijk: HS, HJ en HF. Al deze roosters zijn ook verticaal toe te passen (VS), daarnaast zijn ze ook te combineren met schijnroosters (niet ventilerende roosters)
Voor meer informatie over JAZO ventilatieroosters ga naar: https://www.jazo.nl/onze-roostertypes/
Kenmerken
- Netto doorlaat 27% t/m 66%
- Leverbaar aluminium, staal of RVS
- Opbouwroosters (JAZO FRAME) en inbouwroosters (JAZO EDGE) mogelijk
- Horizontaal en verticaal toe te passen
- Te combineren met schijnroosters (niet ventileerbare roosters)

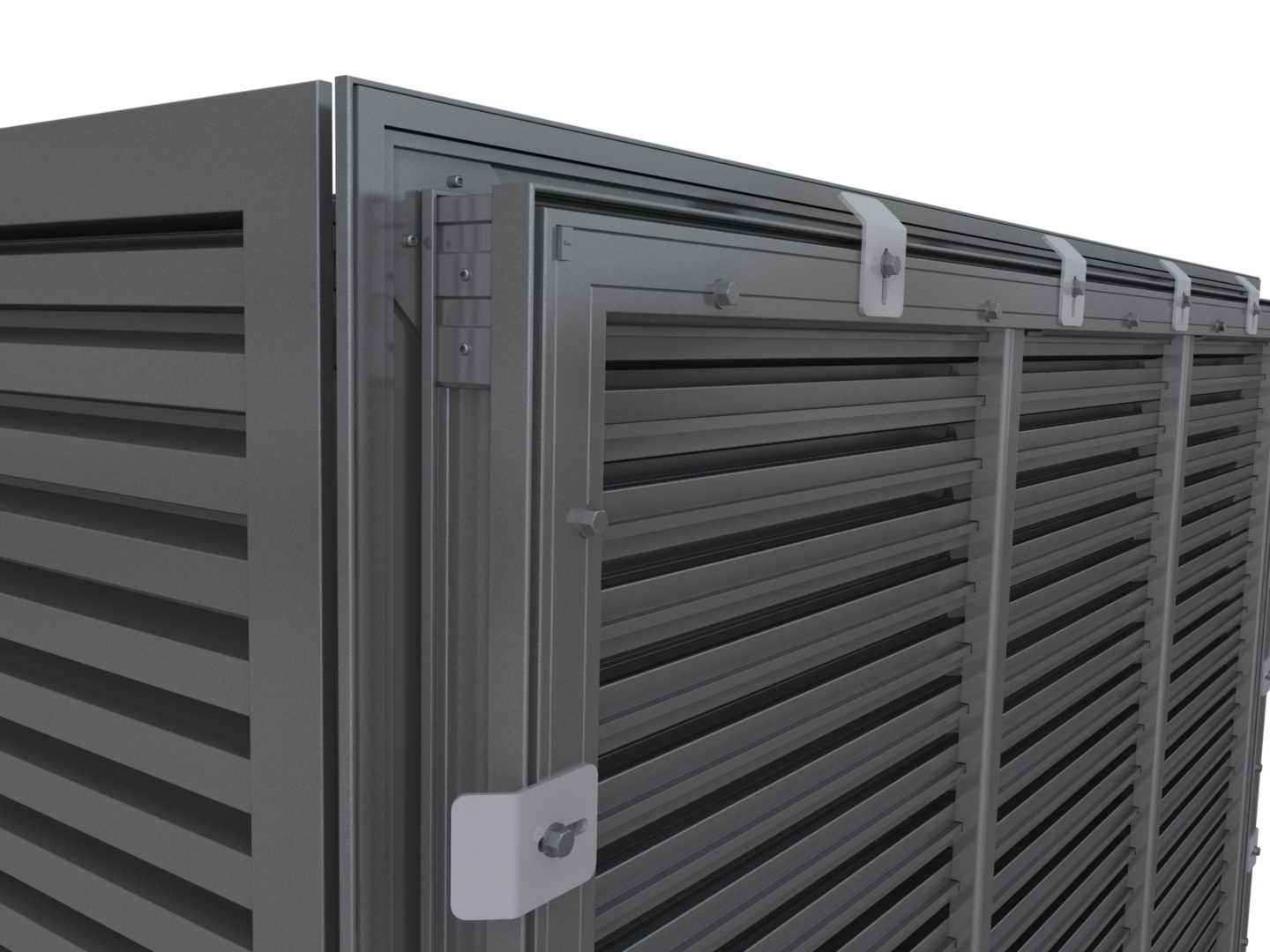

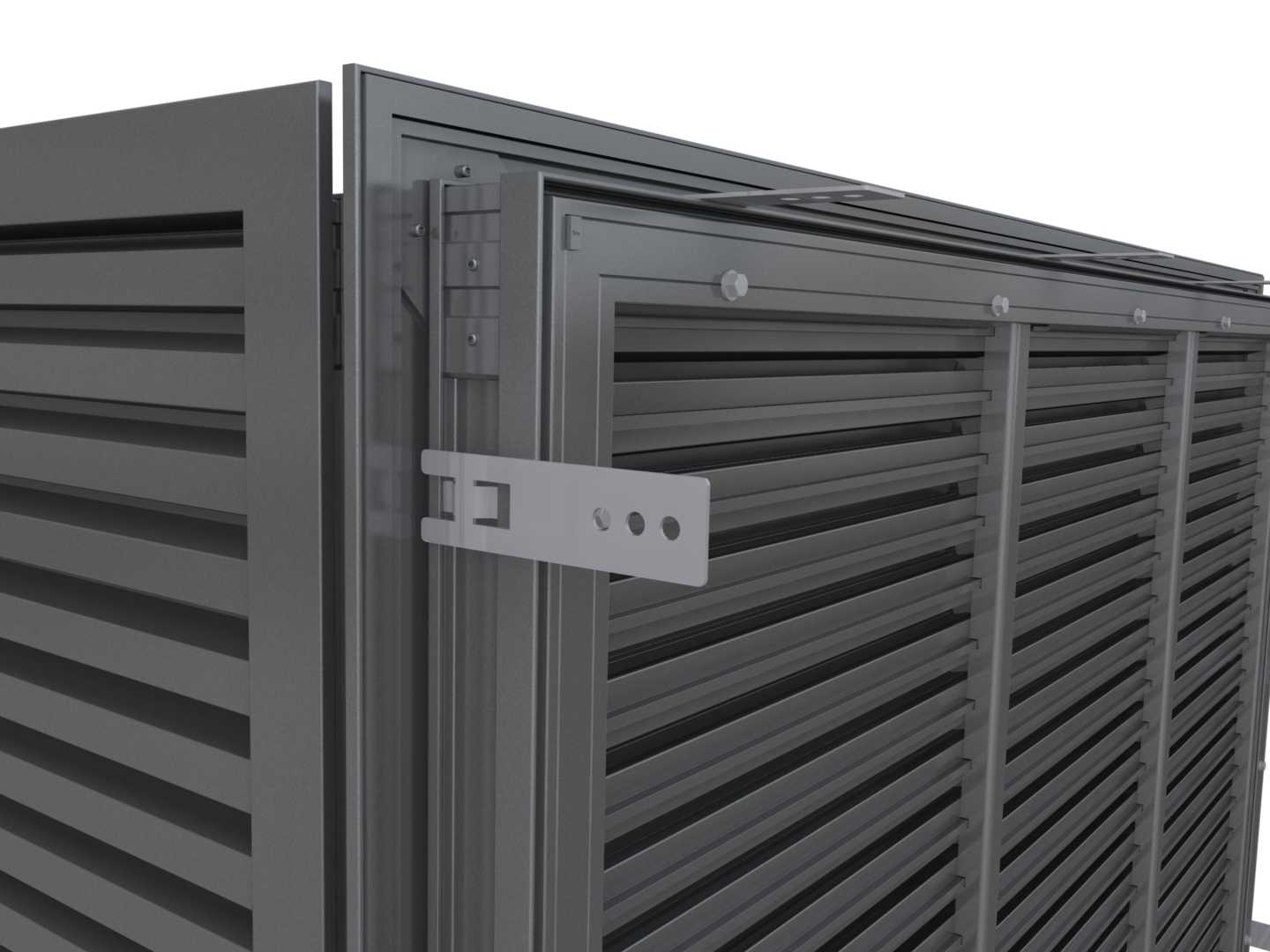

- Verschillende montage mogelijkheden
- Te combineren met inbraak- en brandwerende roosters/cassettes en filtercassettes
Referentienummers
- Ventilatieroosters mechanische ventilatie
- JAZO
- (31) Wandopeningen, buiten
- 43.00 metaal- en kunststofwerk, 38.40 vaste schermen en roosters, buiten, 61.00 ventilatie- en luchtbehandelingsinstallaties
- Lamellenwand, Gevelsystemen, Ventilatierooster
Samenstelling
Systeemopbouw

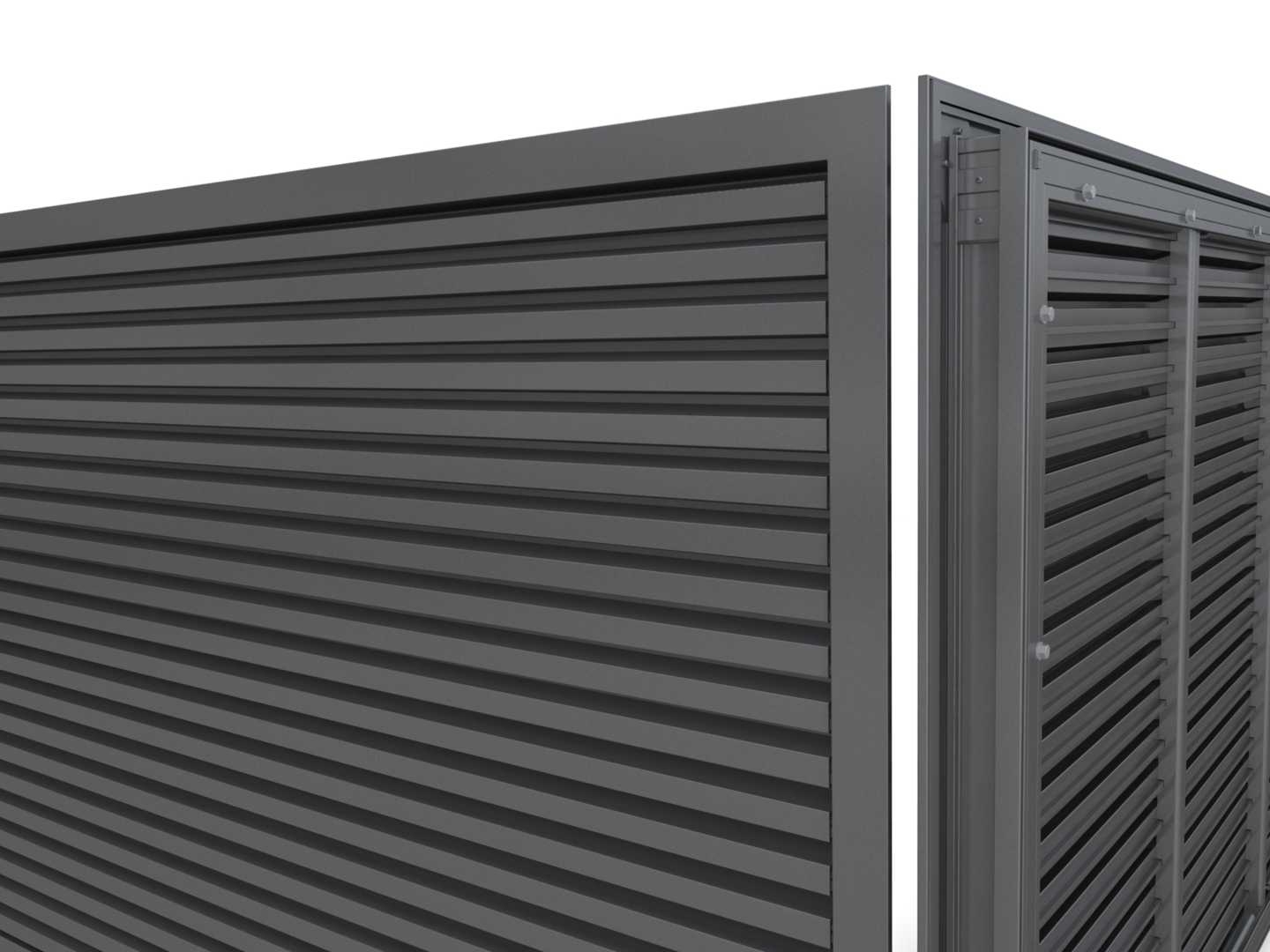

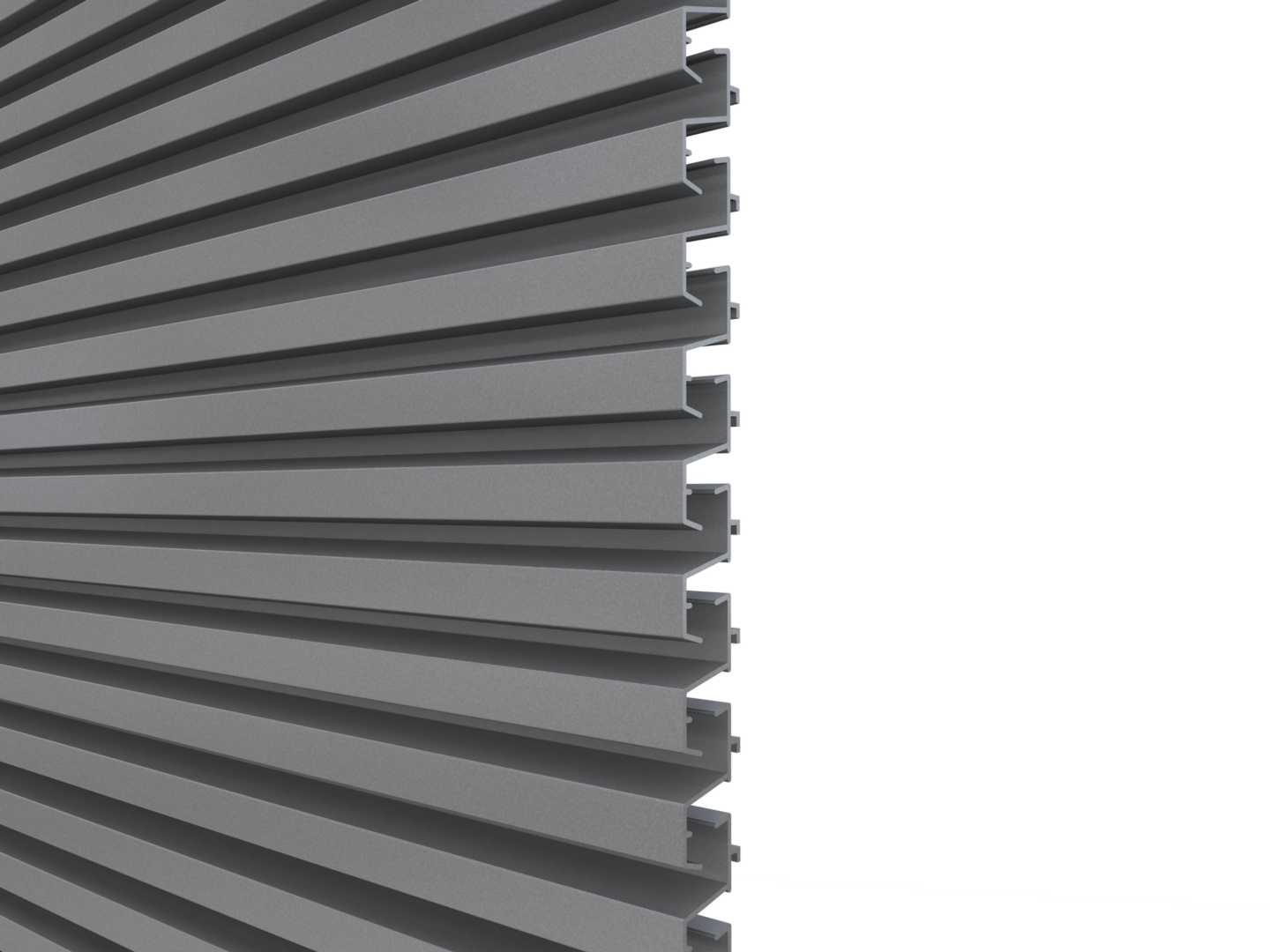

De JAZO ventilatieroosters bestaan uit een omranding (kader) en enkelvoudige horizontale of verticale schoepen (lamellen), met onderdorpel. Elke schoep wordt volledig afgelast in de omranding, hierdoor ontstaat een metallisch geheel dat voldoet aan de eisen met betrekking tot aarding die gesteld worden aan technische ruimten. Er zijn diverse soorten omrandingsprofielen en stelkozijnen voor diverse inbouwmogelijkheden. Hierdoor is montage in ieder bouwkundig detail mogelijk.
Opties
JAZO ventilatieroosters zijn optioneel uitvoerbaar als:
- Brandwerend (WBDBO 120)
- Inbraakwerend (WK-2/RC-2 of WK-3/RC-3)
- Geluidwerend
- Combinatie van bovenstaande opties is ook mogelijk
Materiaal
- Aluminium
- Staal
- RVS
Oppervlaktebehandeling
- Verfapplicatie in eigen beheer: mechanische en chemische voorbehandeling, thermisch verzinken stalen componenten (NEN 1461), poedercoaten (Duplex-systeem, NEN 5254)
- Graffitibestendige verfapplicatie mogelijk
- Polyurethaan natlak of polyester poedercoating in glans- of structuurlakken
Vorm en afmeting
Vorm
Vierkant, rechthoekig, rond, bol, ellips, ruit of vrije vormgeving
Afmetingen
Alle afmetingen mogelijk
Uiterlijk
Alle gewenste RAL en NCS kleuren, Anodic look, geanodiseerd, blank of in kleur; overig op aanvraag
Prestaties
Gassen, vloeistoffen, vaste stoffen
Luchtdoorlatendheid: Netto doorlaat van 27% t/m of 66%
Toepassing
Toepassing
Utiliteitsbouw en industriebouw, voor onder andere nutsbedrijven en overheid, met hoge eisen ten aanzien van ventilatie, geluidwerendheid en brandwerendheid en bestand tegen vandalisme en weersinvloeden.
- Nutsbehuizingen: electra, gas, water en telecom
- Waterzuiveringen: vijzel-, pomp- en boostergemalen
- Schakelruimten: wegen- en spoornet
- Luchtbehandelingsinstallaties: ventilatie, koeling en verwarming
- Parkeergarages: ventilatie
- Machinekamers: ketelhuizen, compressorgebouwen
- Noodstroomaggregaat (NSA) ruimten
- Traforuimten
Bruikbaarheid, economisch
Lange levensduur, onderhoudsarm en recyclebaar (ALU-ECO)
Ontwerpdetails
Zie hiervoor de website van JAZO
Bestektekst
Zie bestekspecificaties bij alle producten op de JAZO website of bekijk het tabblad bestekken op NBD online
Onderhoud
Onderhoud
Onderhoudsarm
Kwaliteit en garantie
Certificering
- ISO 9001 en ISO 14001 gecertificeerd
- Safety Culture ladder – Step 2 gecertificeerd
- Levering met KOMO, CE, VMRG- en SKG 2 en 3 keurmerk en garanties
- AluEco door hoogwaardig en duurzaam gebruik van aluminium
- Erkend door alle nutsbedrijven en overheid
- Producten getest door TNO, testen en certificeren materialen door keurende instanties, indien relevant
- Montage werkzaamheden volgens VCA*
Economische factoren
Prijzen
Op aanvraag
