IsoBouw SlimFix XT Prefab, dubbelschalige daksegmenten

SlimFix XT Prefab daksegmenten zijn ontwikkeld voor met dakpannen of andere schubvormige dakbedekking afgewerkte hellende daken

Meer weten over dit product?

Stel een vraag of vraag documentatie aan:
  • CAD-bestanden, BIM-objecten en bestekteksten
  • Brochures en uitvoeringsvoorschriften
  • Projectondersteuning waar nodig

Omschrijving

SlimFixXT Prefab daksegmenten zijn ontwikkeld voor met dakpannen of andere schubvormige dakbedekking afgewerkte hellende daken van woningen en utiliteitsgebouwen. Met geprefabriceerde dubbelschalige IsoBouw SlimFixXT Prefab daksegmenten zijn besparingen in tijd en kosten te behalen. In één afbeidsgang kan een complete dakconstructie met wit afgewerkte binnenzijde en sparingen voor dakramen en dakkapellen worden geplaatst.

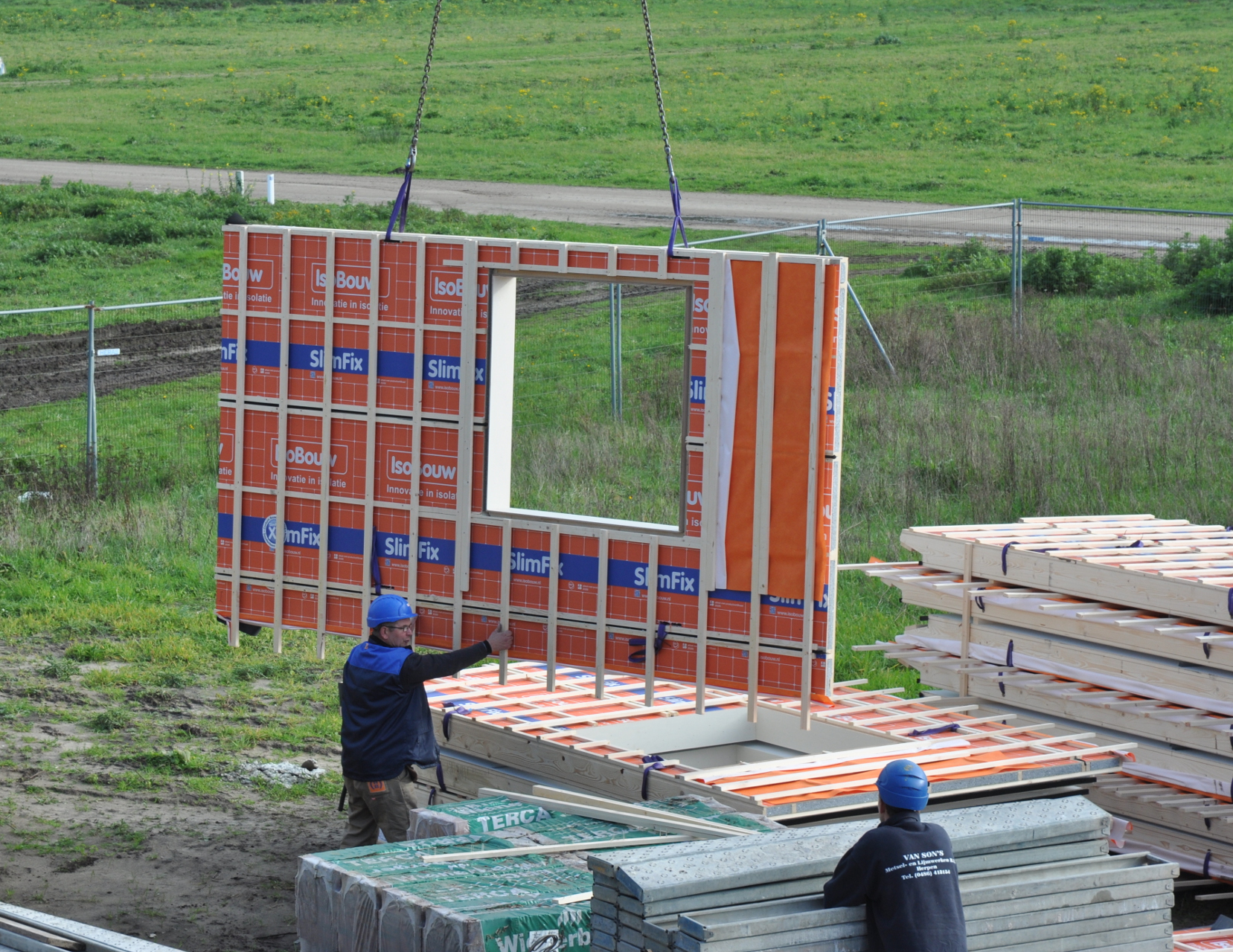

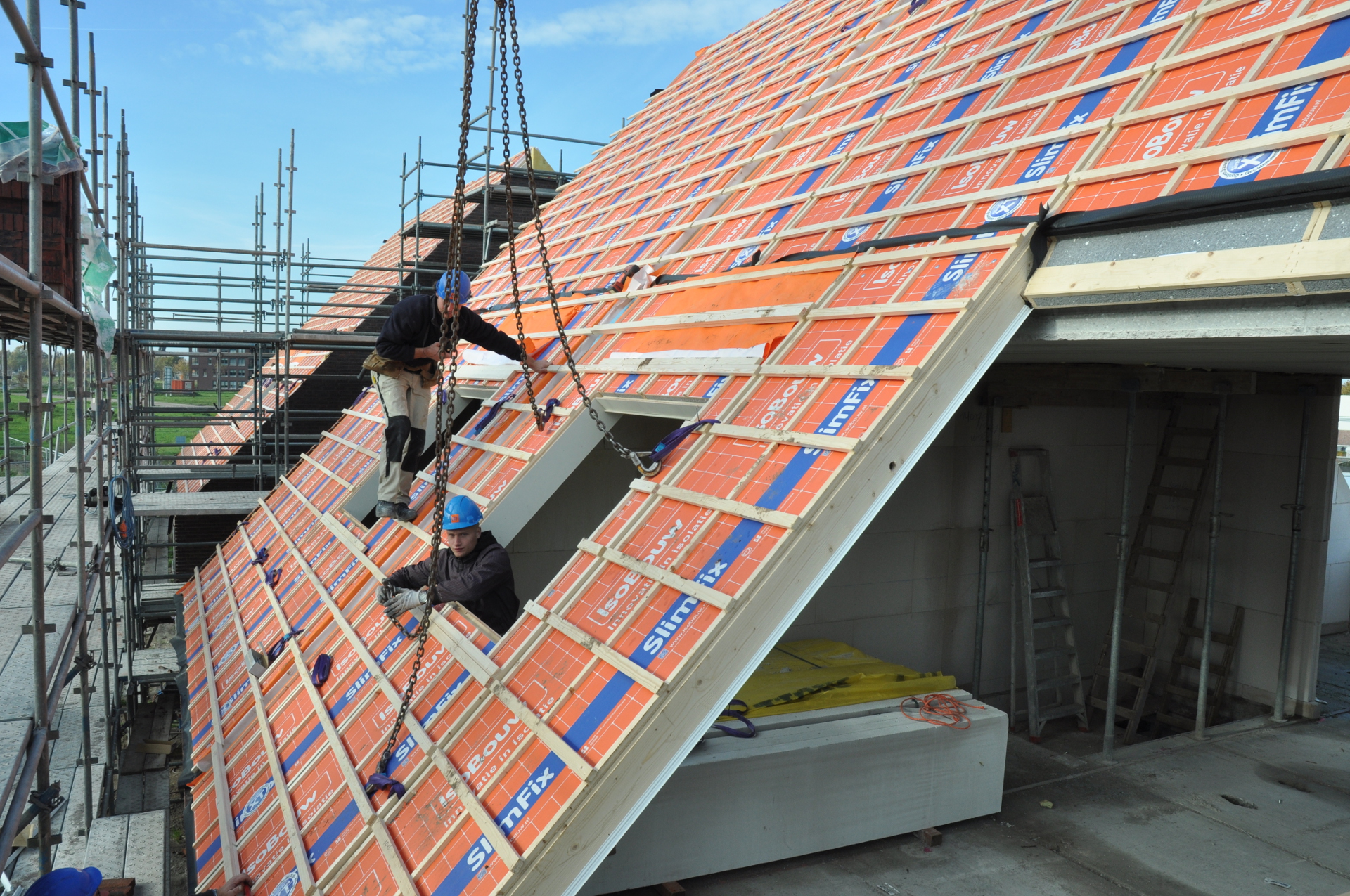

De daksegmenten worden projectspecifiek geproduceerd onder optimale omstandigheden en kunnen in zeer korte tijd op het werk geplaatst worden.

Kenmerken

  • Geen kromtrekking, krimp en scheurvorming;
  • Beduidend dunner dan traditionele houtskeletbouw prefab kappen;
  • Een buitenplaat die niet kwetsbaar is tijdens de montage en het leggen van de pannen;
  • Hoog wooncomfort door het ontbreken van gordingen en naden in de beplating, waardoor deze makkelijk afgewerkt kan worden;
  • Voorzien van panlatten, nokruiters en gootbeugelplank;
  • Extra grote lichtinval en grote “stahoogte” door horizontale aftimmering van de daksparingen.

Referentienummers


Samenstelling

Systeemopbouw

SlimFixXT Prefab daksegmenten zijn leverbaar in de volgende isolatiewaarden:

  • SlimFixXT Prefab 4.5;
  • SlimFixXT Prefab 5.0;
  • SlimFixXT Prefab 5.5;
  • SlimFixXT Prefab 6.0;
  • SlimFixXT Prefab 7.0.
Elementopbouw, materiaal

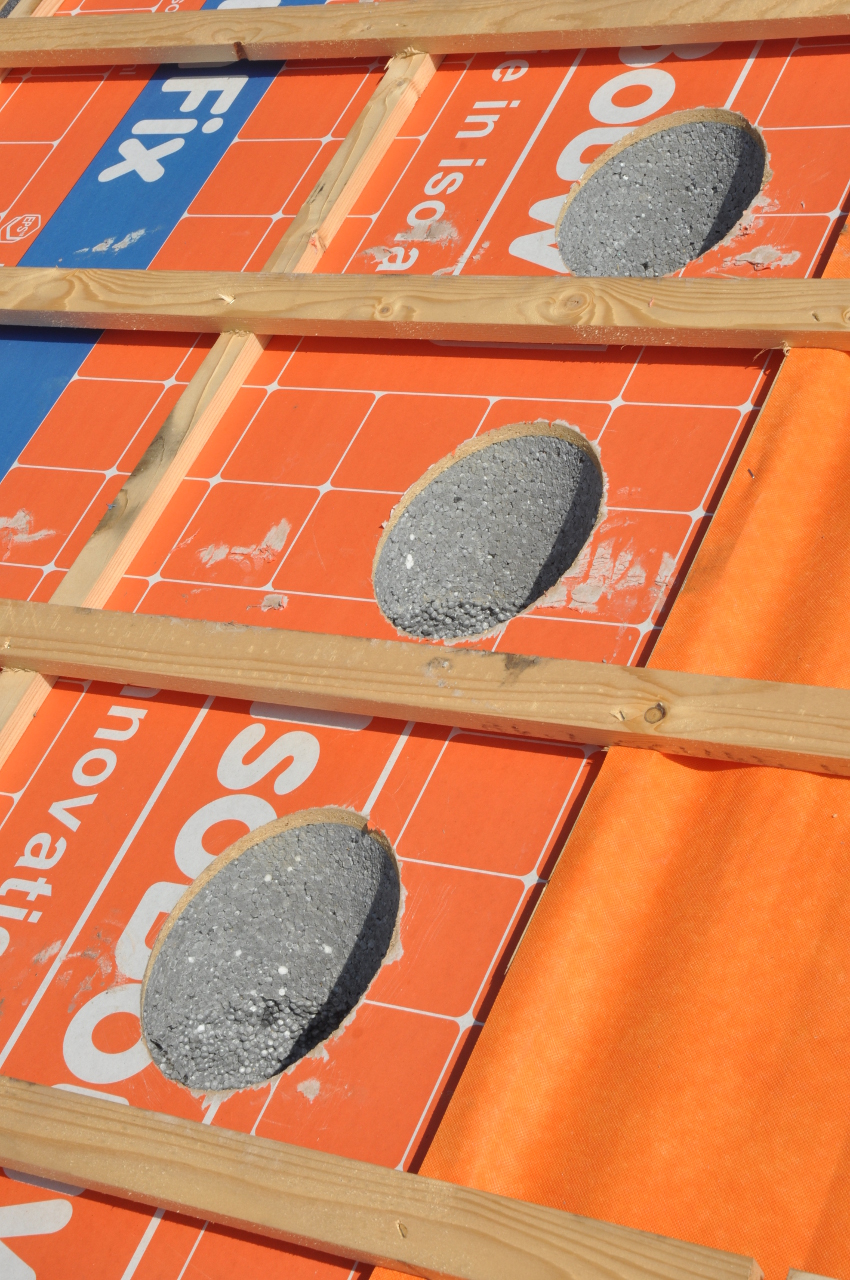

  • Bovenplaat: vochtbestendige houtspaanplaat in 3 of 8 mm conform EN 312, met oranje cachering en handige maatstrepen, met tengel- en panlatten;
  • Isolatiekern: EPSHR-SE volgens BRL 1306, met een verhoogd isolerend vermogen;
  • Onderplaat: als bovenplaat, met witte zichtzijde, voorzien van een met glasvezel versterkt onbrandbaaar Xire® schild (Xire® Technology);

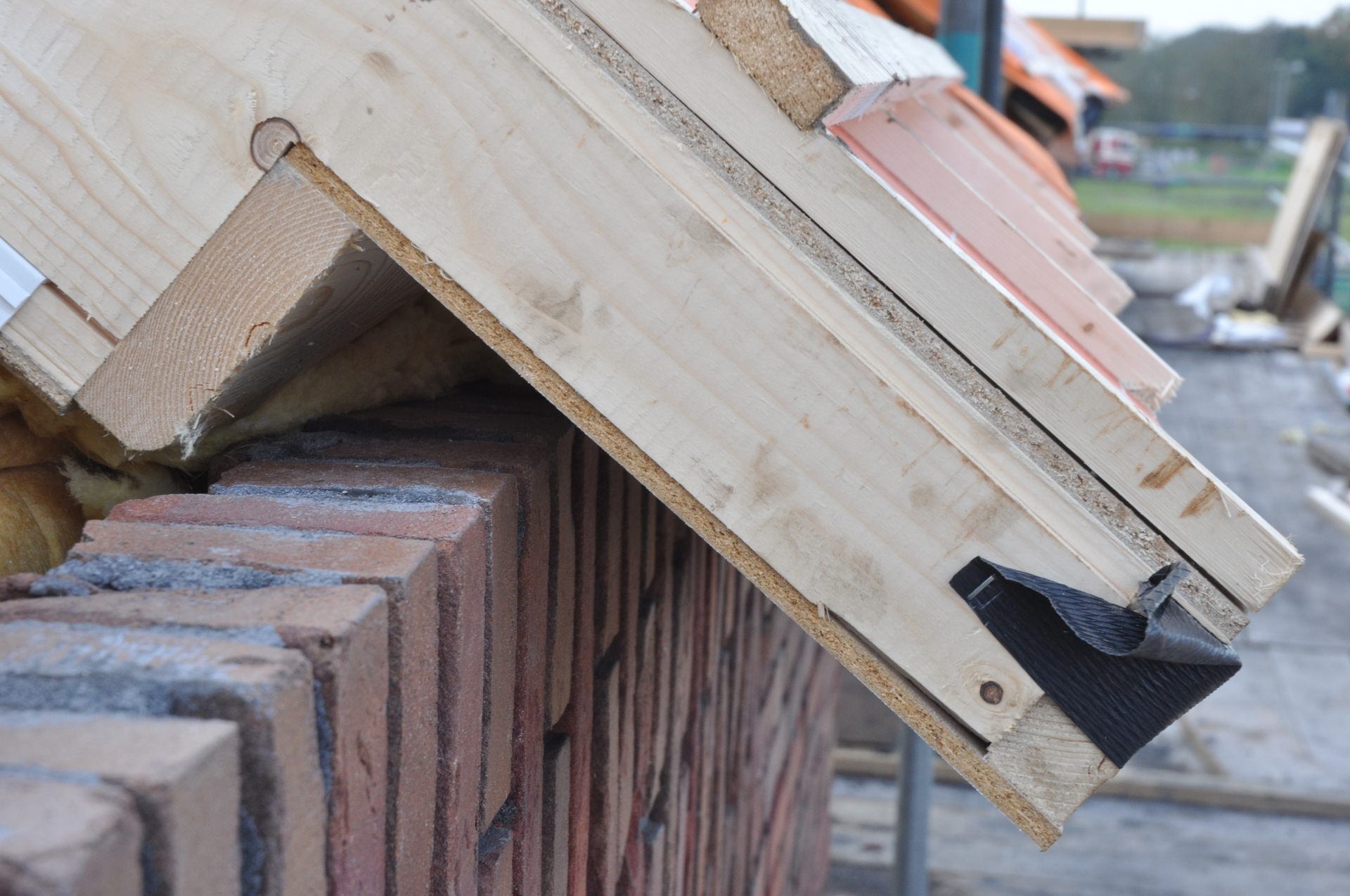

  • Randafwerking: met geïntegreerde houten langsribben, houten gootregel;
  • Langsribben, gootregel en tengellatten: Europees vurenhout, sterkteklasse C18 conform NEN 6760.
Oppervlaktebehandeling

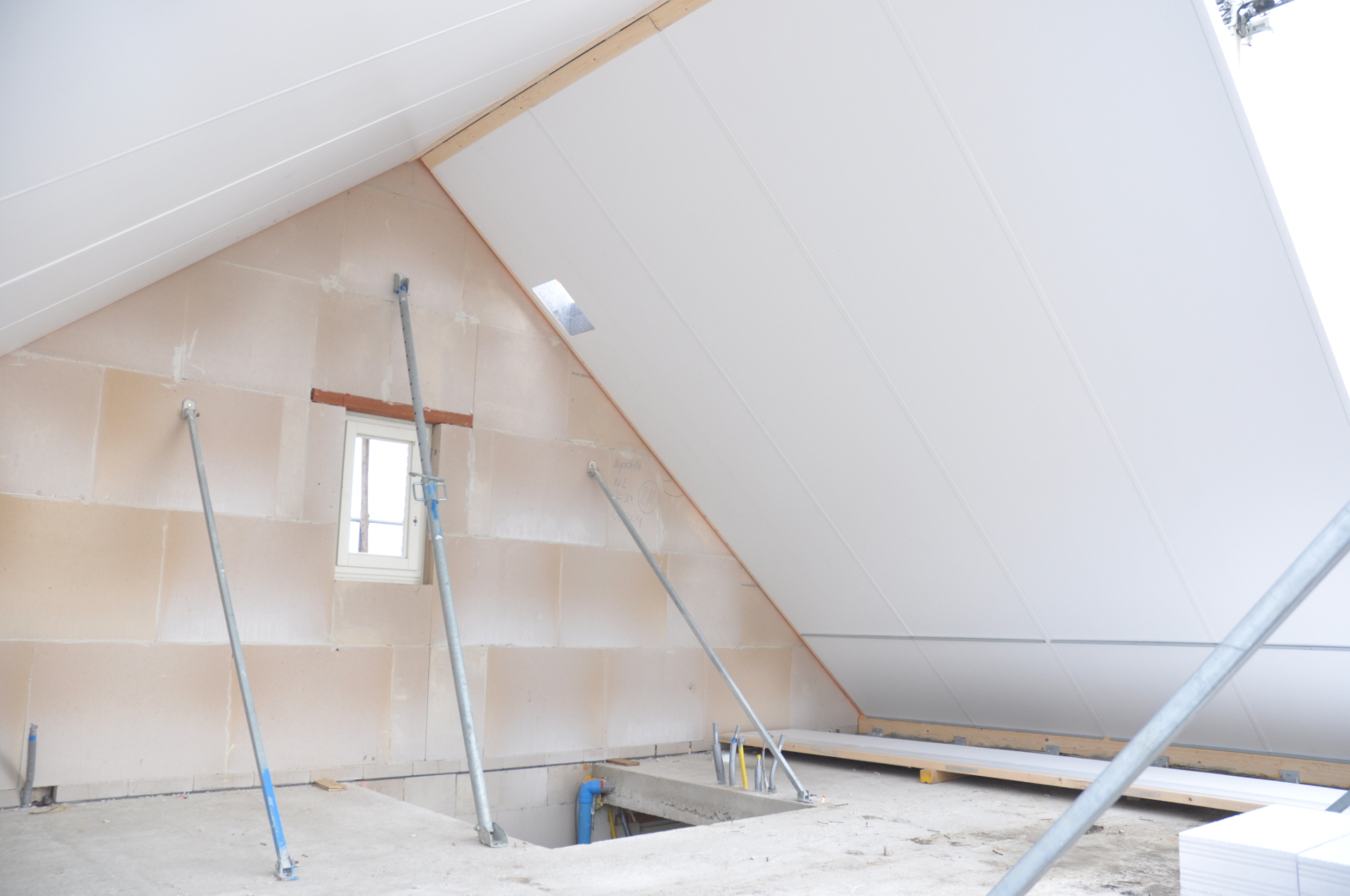

Binnenzijde afgewerkt met witte beplating, naadafwerking zonder doppen of schroeven.

Toebehoren
  • Knieschotten worden meegeleverd in dezelfde afwerking.

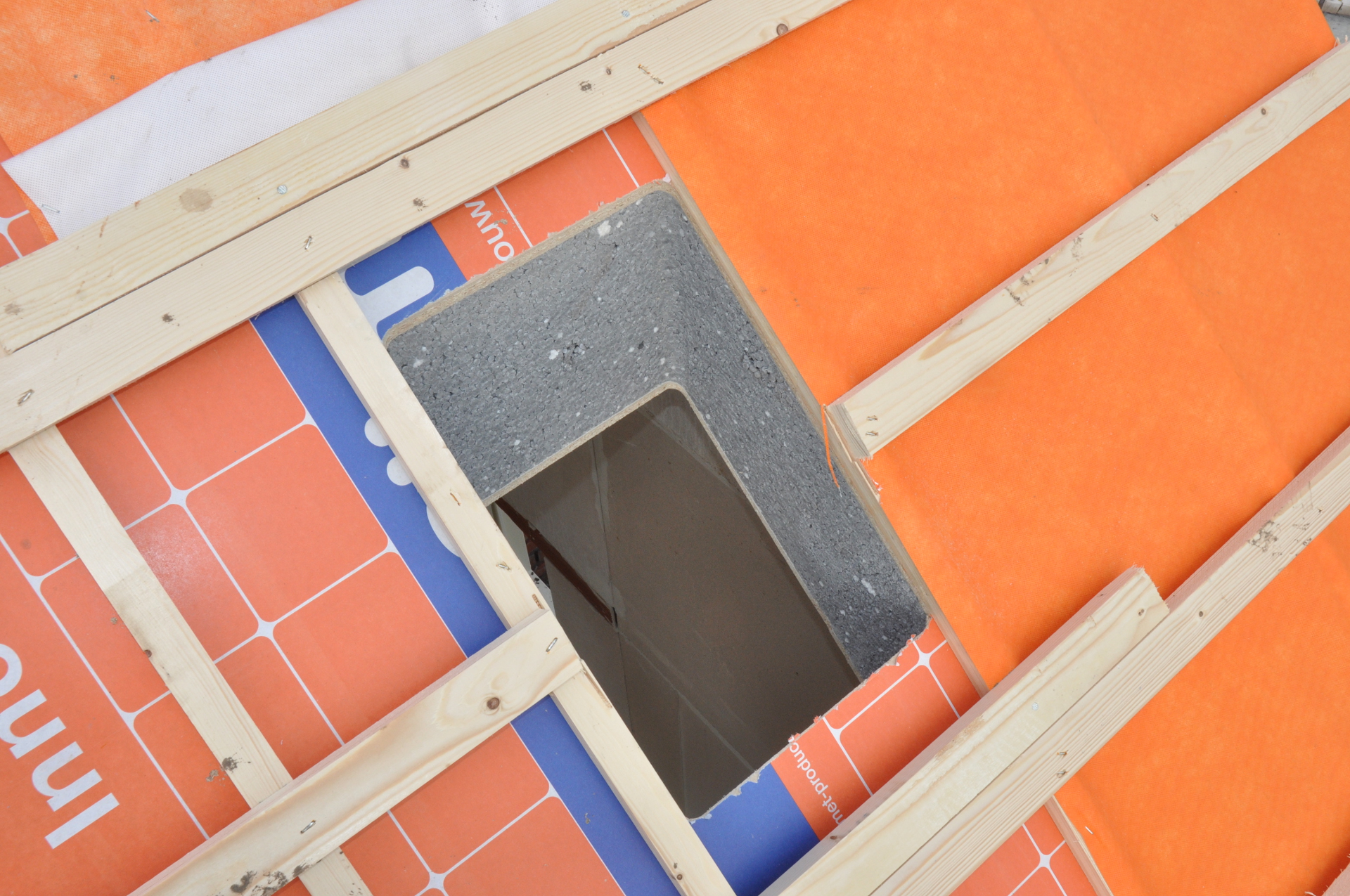

  • Sparingen compleet inclusief dagstukken: eenvoudige montage van dakramen en -kapellen.
Accessoires

Vaste kopgevel- en gootoverstekken mogelijk (eventueel verjongd): geen losse “rekjes”.


Vorm en afmeting

Vorm

Zie afbeeldingen.

Afmetingen, gewicht
  • Breedte: 2.040 mm;
  • Lengte: Op specificatie van 3.620 tot 7.500 mm;
  • Overstekken: de toegestane lengte is projectafhankelijk en wordt door IsoBouw in voorkomende gevallen berekend.
TypeDikte, mm*Gewicht, kg/m²
SlimFixXT Prefab 4.517218,5
SlimFixXT Prefab 5.018819,0
SlimFixXT Prefab 5.520320,0
SlimFixXT Prefab 6.022820,5
SlimFixXT Prefab 7.025521,5

*Dikte element is exclusief tengellat van 20 mm

Uiterlijk

Kleur:

  • Buitenzijde: oranje;
  • Binnenzijde: wit.

Prestaties

Mechanische eigenschappen

Dynamische eigenschappen: de bereikbare overspanningen zijn afhankelijk van veel factoren, o.a. dakdoorbrekingen, dakhelling, belasting en toepassing van een knieschot. Per project maakt IsoBouw voor u een aparte berekening zodat u altijd verzekerd bent van een optimale en betrouwbare toepassing.

Vuur, explosie
  • Brandwerendheid: dakconstructies met SlimFixXT Prefab daksegmenten hebben een weerstand tegen branddoorslag en brandoverslag van meer dan zestig minuten. IsoBouw Prefab daksegmenten voldoen daarmee ruimschoots aan de eis van het Bouwbesluit. Bij rookgasafvoeren een mantelbuis toepassen waarvan de buitenkant niet warmer kan worden dan 90°C;
  • Gedrag bij brand: brandreactieklasse C-s2, d0.
Gassen, vloeistoffen, vaste stoffen
  • Vochtopname: de EPSHR-SE isolatiekern van de dakplaten is ongevoelig voor vocht, zodat de thermische isolatie blijvend gewaarborgd is.
  • Bestandheid: geen kromtrekking, krimp en scheurvorming.
Thermische eigenschappen

Geleiding:

TypeRc-waarde, m²K/W
SlimFixXT Prefab 4.54,5
SlimFixXT Prefab 5.05,0
SlimFixXT Prefab 5.55,5
SlimFixXT Prefab 6.06,0
SlimFixXT Prefab 7.07,0



Akoestische eigenschappen

Luchtgeluidisolatie

  • Overlangsgeluid: alle typen voldoen aan de eis van Ilu;k ≥ -5 dB voor zolders.
  • Geluidwering, Rw:
    • 3/3R: 29 dB;
    • 8/8R: 34 dB.

Toepassing

Bruikbaarheid, functioneel

IsoBouw SlimFixXT Prefab daksegmenten zijn toe te passen onder met pannen of andere schubvormige bedekking afgewerkte hellende daken van woningen en utiliteitsgebouwen t/m klimaatklasse 2. Voor andere dakbedekkingen geeft IsoBouw projectgericht advies.

Bruikbaarheid, economisch
  • Efficiënt op de bouwplaats;
  • Snelle montagetijden: besparing van kosten.
  • Dankzij witte zichtzijde ruwbouw en afwerking in één arbeidsgang.
  • Sparingen compleet inclusief dagstukken: eenvoudige montage van dakramen en -kapellen.
  • Voorzien van panlatten, nokruiters en gootbeugelplank.
  • Knieschotten worden meegeleverd in dezelfde afwerking.
  • Vaste kopgevel- en gootoverstekken mogelijk (eventueel verjongd): geen losse “rekjes”.
  • Maatwerk: geen bouwafval en geen afvoer van restmaterialen.
Ontwerpdetails

Ter ondersteuning heeft IsoBouw voor veel van haar producten aansluitdetails uitgewerkt. Deze detailleringsoplossingen helpen je de juiste detailleringen te hanteren bij bijvoorbeeld goot-, raam- en/of nokaansluitingen, inclusief advies over de luchtdichte afdichting van bouwdelen onderling. De detailleringsoplossingen zijn te downloaden in PDF, DGN, DWG of DXF bestanden.

Bestektekst

IsoBouw heeft een bestekservice.


Verwerking en montage

SlimFixXT Prefab daksegmenten zijn zeer eenvoudig en snel te verwerken. Bij aanlevering worden verwerkingsvoorschriften en een legplan meegeleverd.


Kwaliteit en garantie

IsoBouw garandeert niet alleen de levering van kwalitatief hoogstaande prefab daksegmenten, maar ook een servicegerichte projectafwikkeling van A tot Z.
IsoBouw SlimFixXT Prefab daksegmenten worden geleverd met DUBOkeur.



Economische factoren

Leveringsvoorwaarden

Voor alle transacties, werkzaamheden, adviezen, ontwerpen e.d., gelden onze bij de Arrondissementsrechtbank te Breda op 12 december 2011 onder nummer 38/2011 gedeponeerde Algemene Verkoopvoorwaarden.

Levering

Via de hout- en bouwmaterialenhandel.

Levertijd

Volgens opgave IsoBouw Systems bv.

Leveringsgebied

Benelux.

Technische service

Een overzichtelijke en duidelijke communicatie met:

  • Projectgerichte offertes voorzien van element indelingstekeningen;
  • Nauwkeurige vastlegging van alle materialen en leveringsafspraken;
  • Overzichtelijke montagetekeningen met legplan;
  • Per woningtype een boekje met aansluitdetails;
  • Eén aanspreekpunt.

Milieu en gezondheid

Neveneffecten

IsoBouw-producten zijn duurzaam, recyclebaar en (H)CFK-vrij. Toepassing vermindert het energieverbruik en de CO2-uitstoot aanzienlijk. Bovendien zijn de producten vriendelijk voor de gezondheid, zowel bij de productie (geen schadelijke stoffen), verwerking (geen stofontwikkeling of irriterende vezels) als in de gebruiksfase (gezond binnenmilieu).

Duurzaamheid
  • 100% milieuvriendelijk EPSHR;
  • (H)CFK-vrij, vochtbestendig en duurzaam;
  • De beste milieuclassificatie;
  • DUBOkeur.
