Gorter metalen dakluiken voor daktoegang

Gorter Luiken® metalen dakluiken voor daktoegang worden compleet geassembleerd geleverd

Meer weten over dit product?

Stel een vraag of vraag documentatie aan:
  • CAD-bestanden, BIM-objecten en bestekteksten
  • Brochures en uitvoeringsvoorschriften
  • Projectondersteuning waar nodig

Omschrijving

Gorter Luiken® metalen dakluiken voor daktoegang worden compleet geassembleerd geleverd in onderstaande typen en uitvoeringen. Als enige in Nederland zijn Gorter dakluiken en Gorter combinaties volgens Arbo en internationale normen beoordeeld op veiligheid en goedgekeurd door Aboma en TÜV, de beoordelingsrapporten vindt u op www.gorterluiken.nl

Kenmerken

  • RHT dakluik: CE (ETA-15/0338);
  • TÜV NORD, Aboma en KOMO® gecertificeerd;
  • Volledig thermisch gescheiden opstand en deksel;
  • 10 jaar garantie;
  • Optioneel met elektrische bediening;
  • Inbraak- en geluidswerend.

Referentienummers


Samenstelling

Systeemopbouw

Gorter metalen dakluiken voor daktoegang: Metalen dakluiken voor toegang tot het dak van personen of apparatuur en in noodsituaties als vluchtweg of nooduitgang.

  • Type Gorter dakluik:

    • Geïsoleerd, thermisch onderbroken, bestaande uit opstand met 1 of 2 deurbladen. Voorzien van automatisch blokkerende uitzetarm en contra balanssysteem, dat hulp biedt bij openen en remt bij sluiten;
    • Dakluiken compleet geassembleerd geleverd, contra balanssysteem, RVS Eurocilinderslot, uitzetarm en rvs-scharnieren; Gorter combinaties worden desgewenst geleverd met bijpassende schaartrap of steekladder.
  • Speciale uitvoering:
    • Explosieontlastende uitvoering: voorzien van Explosion Release Control, die ontgrendelt bij een vooraf ingestelde drukverhoging aan de onderzijde van het deurblad;
    • Brandwerende uitvoering met KOMO® attest en Efectis verklaring volgens EN1634-1, EN13501-2, AS1530-4 en BS476:part22. In standaard afmetingen tot 900 x 2.400 mm en speciale afmetingen tot maximaal 1.000 x 2.000 mm. Brandwerende dakluiken zijn niet leverbaar met twee deurbladen (deksels).
Elementopbouw, materiaal

Dakluiken samengesteld uit:

  • Opstand:

    • Standaard en speciale uitvoeringen;
    • Thermisch onderbroken;
    • Brandwerende uitvoering: uitsluitend in staal;
    • Security uitvoering in RVS;
    • Aan bovenzijde een waterslag en aan onderzijde een flens met montageclipjes, aan de buitenzijde voorzien van isolatiemateriaal.
  • Deurblad:
    • Dubbelwandig met een kern van thermische isolatie, grotere speciale afmetingen met twee deurbladen;
    • Thermisch onderbroken;
    • Standaard en speciale uitvoeringen;
    • Brandwerende uitvoering: uitsluitend in staal;
    • Security uitvoering in RVS;
    • Deurblad opent tot ca. 90° en wordt dan automatisch vergrendeld en weer ontgrendeld met rode handgreep.
  • Contra balanssysteem:
    • Zorgt voor gecontroleerd openen en sluiten; deksel kan niet plotseling terugvallen;
    • Biedt hulp bij openen en remt bij sluiten; te verplaatsen gewicht is ca. 5 kg.
  • Hang- en sluitwerk:
    • RVS Eurocilinderslot en bedieningsgrepen; cilinderslot van binnen- en buitenzijde te openen;
  • Leuning: deksel is voorzien van een diagonaal gemonteerde leuning voor een veilige in- en uitstap. Deze leuning kan links- of rechtsom gemonteerd worden.
Oppervlaktebehandeling
  • Staal: KTL behandeld, in standaard RAL-kleur gepoedercoated;
  • Aluminium: AlMgSi 0,5 (50 ST), geanodiseerd en in standaard RAL-kleur gepoedercoated.
Toebehoren

Bevestigingsmiddelen (door aannemer), levering inclusief afsluitprofielen, slot, RVS-scharnieren, uitzetarm(en) en contra balanssysteem.

Hulpstukken
  • (Kooi)ladders in aluminium volgens NEN-EN-ISO 14122-3-4;
  • Steekladders van aluminium volgens EN 131-2 en NEN 2484 met op- en afstaptrede en muurbeugels, waarvan 1 met hangslotvoorbereiding;
  • Schaartrappen van gietaluminium met raveelbak en deksel volgens NEN-EN 14975:2010. Treden van 350 tot 480 mm.

Vorm en afmeting

Vorm

Zie illustraties.

Afmetingen, gewicht

Aluminium luiken

KOMO® 0372.0503.03.NL:

TypeDagmaat (mm)Gewicht (Kg)
RHT7090700 x 90038
RTH7010700 x 1.00056
RHT9090900 x 90044
RHT7014700 x 1.40068
RTH10101.000 x 1.00065
RHT12121.200 x 1.20063
RHT10151.000 x 1.50084
RHT10201.000 x 2.000101
RHT9024900 x 2.40089
RTH10251.000 x 2.500120
RTH10301.000 x 3.000134
RHTG10151000 x 1.500163
RHTG9024900 x 2.400221
RHTG9030900 x 3.000268
  • Lange zijde = scharnierzijde.
  • Het combineren van RHTG dakluik met een schaartrap wordt afgeraden.

Brandwerende, stalen dakluiken

Volgens EN1634-1, EN13501-2, AS1530-4 en BS476:part22:

  • EI 1: 120 minuten
  • EI 2: 120 minuten
  • E: 120 minuten



Komo: EI-120 en R-180 Komo® 0372.0489.03.NL

TypeDagmaat (mm)Gewicht (N)
RHTEI7090700 x 900134
RHTEI9090900 x 900157
RHTEI7014700 x 1.400185
RHTEI10101.000 x 1.000180
RHTEI10151.000 x 1.500236
RHTEI10201.000 x 2.000298
RHTEI9024900 x 2.400323
  • Lange zijde = scharnierzijde.
Oppervlaktestructuur

Glad.

Kleur
  • Dakluiken van staal: RAL 7011 (buitenzijde) en RAL 9010 (binnenzijde).
  • Dakluiken van aluminium: RAL 7047 (buitenzijde) en RAL 9010 (binnenzijde).
  • Op aanvraag zijn ook afwijkende RAL-kleuren mogelijk.

Prestaties

Prestaties RHT dakluik volgens CE (ETA-15/0338):

  • Weerstand tegen permanente belasting (Eurocode EN 1993-1-1): 1050 kg/m2;
  • Isolatiewaarde (EN-ISO10077-2): Uw ≤ 0,32 W/(m².K);
  • Geluidwerendheid (EN-ISO 717-1:2013): 26 dB;
  • Waterdichtheid (EN 12208): Class E 650;
  • Bestendigheid tegen windbelasting (EN 12210): Class E 3000;
  • Bestendigheid tegen sneeuwbelasting (EN 1991-1-3): 405 kg/m2;
  • Luchtdoorlatendheid (EN 12207): Class 3
  • Impact hard body (EN 356): Class P5A;
  • Impact soft body (EN 13049): Class 5.

Toepassing

Bruikbaarheid, functioneel

Dakluiken geschikt voor daktoegang en als vluchtweg in woning- en utiliteitsbouw, zowel nieuwbouw als renovatie.

Dakluiken geschikt voor daktoegang en als vluchtweg in woning- en utiliteitsbouw, zowel nieuwbouw als renovatie.

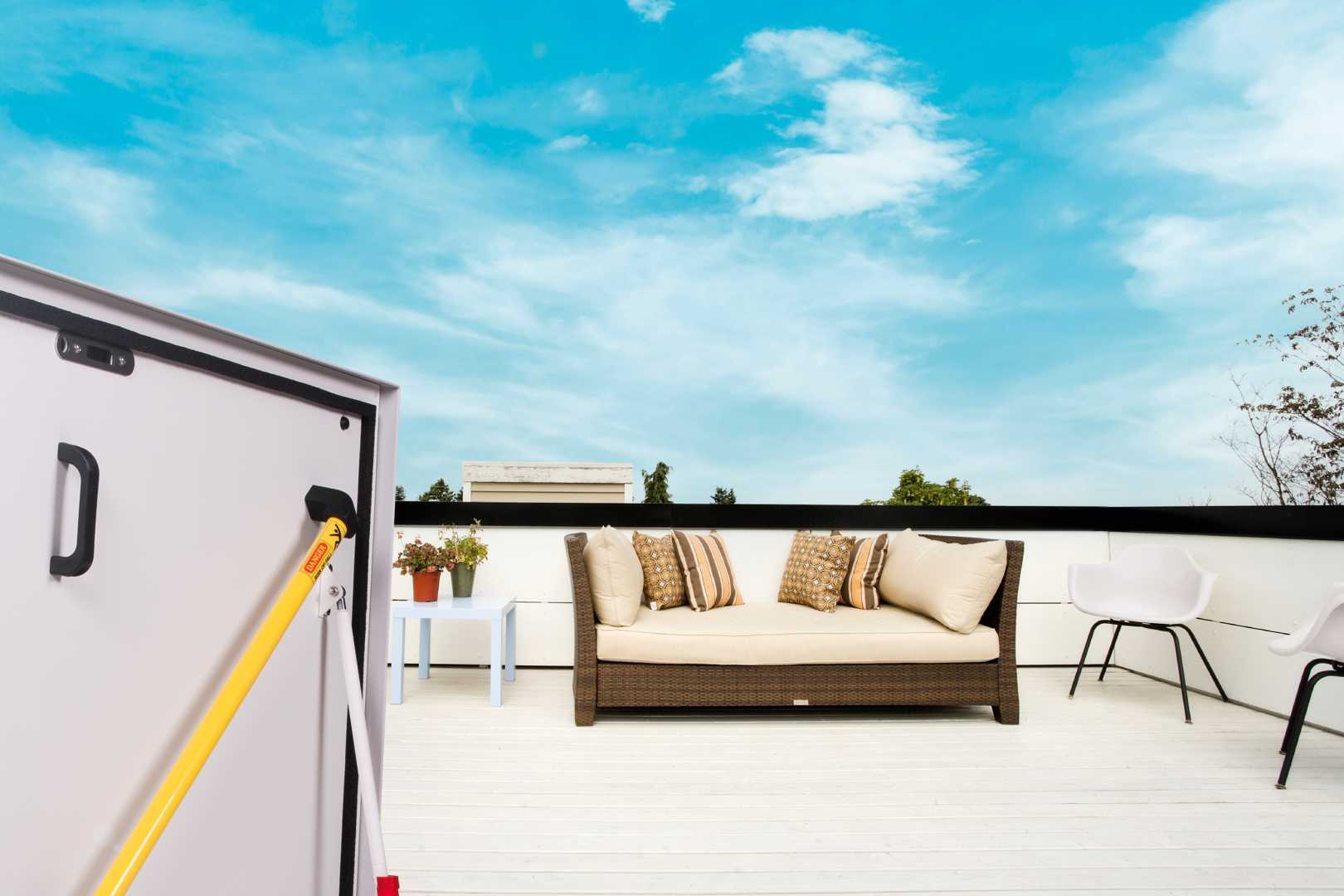

  • In standaard afmetingen: toepasbaar als daktoegang, vluchtweg, nooduitgang, toegang tot een daktuin of dakterras. Tevens verkrijgbaar met beglaasde deksel.
  • Gorter combinaties worden geleverd als combinatie dakluik met schaartrap , ladder of vaste trap.
  • In speciale afmetingen: toepasbaar als daktoegang, hijsluik, vluchtweg, nooduitgang, toegang tot daktuin of dakterras.
  • In speciale uitvoeringen: toepasbaar als daktoegang enz. met als toegevoegde eigenschap brandwerend of explosieontlastend luik.
  • Gorter combinaties met opsteekladder bestaan uit een Gorter dakluik, in elke afmeting, en een opsteekladder (tot 10 m) in enkele of meerdelige uitvoering, inclusief veilige af- en opstap met inhaak en afsluitvoorziening en ophangbeugels.
Bruikbaarheid, voorschriften
  • Gorter Luiken is NEN-EN-ISO-9001:2008 gecertificeerd;
  • Aluminium dakluiken volgens KOMO® 0372.0503.03.NL;
  • Stalen dakluiken volgens KOMO® 0372.0489.02.NL en de brandwerendheid 120 minuten volgens volgens EN1634-1, EN13501-2, AS1530-4 en BS476:part22.;
  • Gorter dakluiken en Gorter combinaties van een dakluik met een bijbehorende ladder of schaartrap, voldoen aan de ARBO eisen en zijn goedgekeurd door Aboma.
Ontwerpdetails

De website van Gorter Group biedt tekeningen in dwg- en pdf-formaat.

Bestektekst

Op de website van Gorter zijn de (STABU)-bestekteksten beschikbaar.


Verwerking en montage

Transport

Door Gorter Luiken BV, per vrachtwagen, op pallets verpakt in wikkelfolie.

Opslag

Droog, ondersteund en beschermd.

Verwerking

Volgens montagevoorschriften Gorter Luiken BV.

Afwerking

In fabriek afgewerkt; gereed voor montage.


Onderhoud

Bij elk product is een handleiding verpakt met de voorschriften voor montage en onderhoud, alsmede de garanties.


Kwaliteit en garantie

10 Jaar garantie, garantiebepalingen conform garantievoorwaarden.

Economische factoren

Prijzen

Volgens opgave Gorter Luiken BV.

Leveringsvoorwaarden

Metaalunievoorwaarden.

Levering

Door Gorter Luiken BV of via bouwmaterialenhandel.

Levertijd

Standaardafmetingen: 1 week; maatwerk: in overleg.

Leveringsgebied

Zie www.gortergroup.com.


Technische service

Technische documentatie, tekeningen, inbouwvoorbeelden, toepassingsadvies, tekenwerk, begeleiding en keuring door Gorter Luiken BV.

Milieu en gezondheid

Alle producten en daarin verwerkte materialen zijn recyclebaar.

Er worden geen materialen verwerkt die het milieu schade kunnen toebrengen.

Gorter producten zijn ontworpen om de gebruiker zo min mogelijk te laten tillen en zo veilig mogelijk te laten klimmen. In het kader van het beleid om het werken op hoogte veiliger te maken bieden Gorter dakluiken, in combinatie met een bijbehorende ladder of een (schaar-)trap, een aantoonbaar veilige en geaccepteerde oplossing voor daktoegang. Deze combinaties zijn door Aboma beoordeeld.
