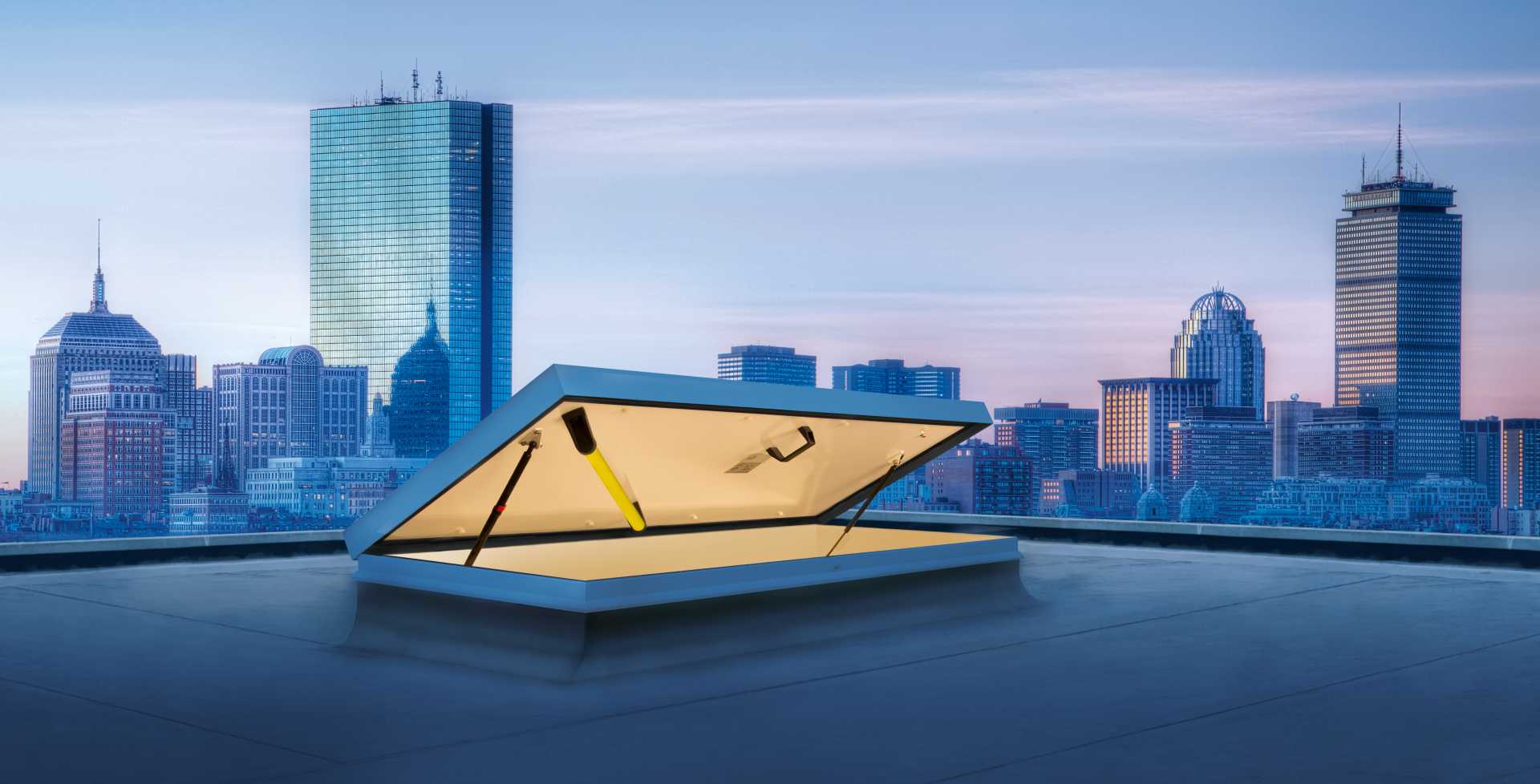

Gorter dakluik, innovatie in daktoegang

De vrije ruimte op vlakke daken wordt bereikbaar met Gorter dakluiken voor apparatuur of dakterras

Meer weten over dit product?

Stel een vraag of vraag documentatie aan:
  • CAD-bestanden, BIM-objecten en bestekteksten
  • Brochures en uitvoeringsvoorschriften
  • Projectondersteuning waar nodig

Omschrijving

De vrije ruimte op vlakke daken wordt in toenemende mate gebruikt voor apparatuur maar ook voor uitbreiding met dakterrassen, daktuinen of vluchtweg. De toegang tot een dak is gebonden aan nationale en internationale eisen met betrekking tot veiligheid en arbeidsomstandigheden.

Het nieuwe Gorter dakluik voldoet aan al deze eisen en is qua prestaties en eigenschappen uniek. De Gorter dakluiken kunnen, zonder het dakbeeld te verstoren, eenvoudig in het ontwerp worden geïntegreerd en zijn bovendien kostenbesparend.

Kenmerken

  • Goede isolatie en geen koudebruggen door thermische onderbreking;
  • Aantoonbaar veilig, betrouwbaar en duurzaam;

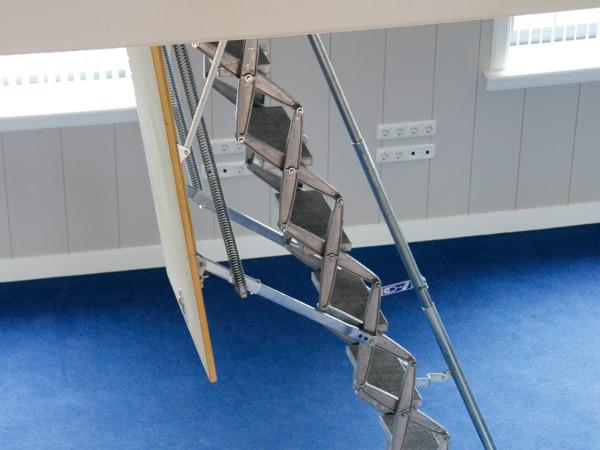

  • Leverbaar compleet met veiligheidsladder, schaartrap of vaste trap;
  • Geleverd met 10 jaar garantie.

Referentienummers


Samenstelling

Systeemopbouw

Gorter dakluiken bieden een gemakkelijke en veilige toegang tot vlakke daken (max. hellingshoek 30°). Er is geen extra etage of dakopbouw nodig.

Elementopbouw

Gorter dakluiken zijn voorzien van:

  • Diagonale handgreep in het deksel voor een veilig houvast bij op- en afstap;
  • Het contra balanssysteem biedt openingshulp en terugvalremming;

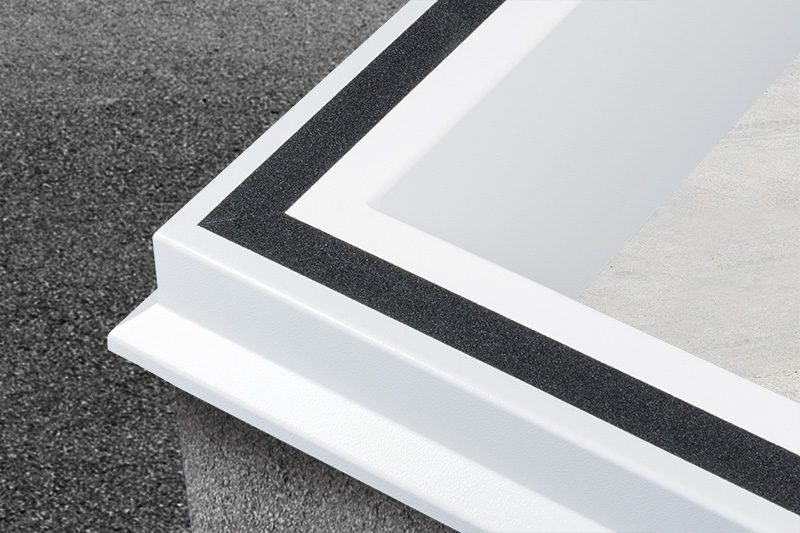

  • Dubbele afdichting rondom;
  • RVS scharnieren;

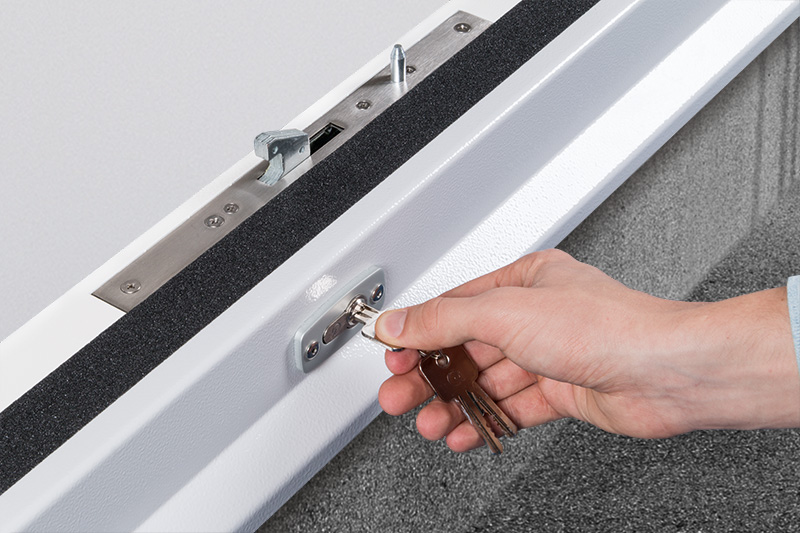

  • Afmetingen > 1.501 mm: Eurocilinderslot met 3 puntsluiting;
  • Thermisch gescheiden opstand;
  • Thermisch gescheiden deksel;

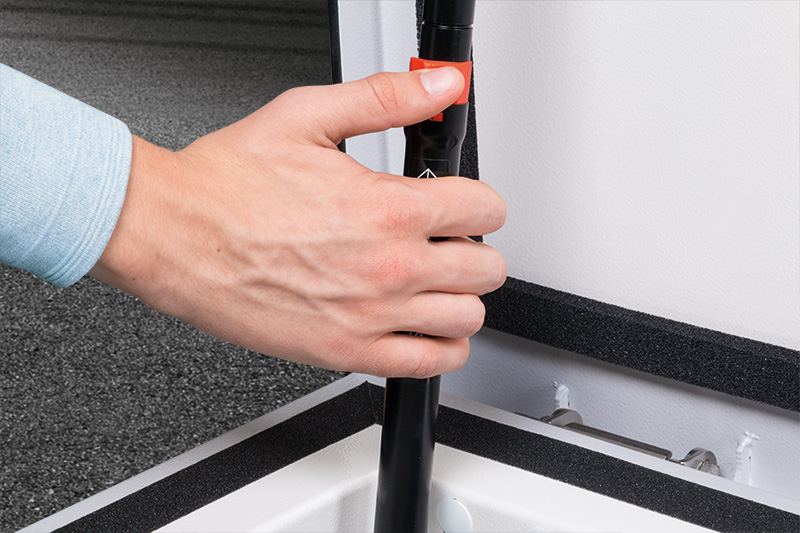

  • Automatische vergrendeling in openstand.
Materiaal
  • Standaard dakluiken worden geleverd in lichtgewicht geanodiseerd en gepoedercoat aluminium;
  • Brandwerende dakluiken worden geleverd in staal.
Oppervlaktebehandeling
  • Aluminium: geanodiseerd en gepoedercoat met poederlak in twee kleuren;
  • Staal: behandeld tegen corrosie en gemoffeld met poederlak in twee kleuren.
Toebehoren

Er zijn vaste standaardcombinaties met een ladder, schaartrap en vaste trap leverbaar

Hulpstukken
  • Op- en afstaptrede met inhaakvoorziening voor ladder;
  • Verlenging schaartrap door plenum.
Accessoires
  • Leverbaar met elektrische bediening;
  • Leverbaar als brandwerend luik;
  • Leverbaar als explosieontlastend luik.

Vorm en afmeting

Afmetingen
  • Standaard dagmaten:
    • 700 x 900 mm;
    • 700 x 1.400 mm;
    • 900 x 900 mm;
    • 900 x 2.400 mm;
    • 1.000 x .1500 mm;
    • 1.000 x .2000 mm;
    • 1.200 x 1.200 mm;
  • De Gorter dakluiken met twee vlakke deksels RHT-D zijn leverbaar voor afmetingen (dagmaat) groter dan 1.000 x 2.500 mm.

Prestaties

Prestaties volgens CE (ETA-15/0338)

  • Weerstand tegen permanente belasting (Eurocode EN 1993-1-1): 1050 kg/m2;

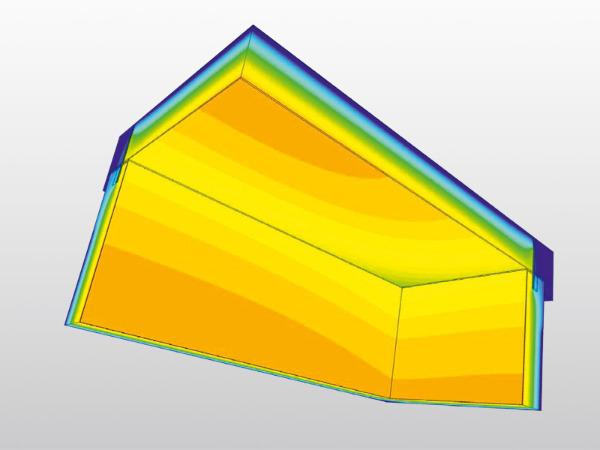

  • Isolatiewaarde (EN-ISO10077-2): Uw ≤ 0,32 W/(m².K);
  • Geluidwerendheid (EN-ISO 717-1:2013): 26 dB;
  • Waterdichtheid (EN 12208): Class E 650;
  • Bestendigheid tegen windbelasting (EN 12210): Class E 3000;
  • Bestendigheid tegen sneeuwbelasting (EN 1991-1-3): 405 kg/m2;
  • Impact hard body (EN 356): Class P5A;
  • Impact soft body (EN 13049): Class 5.

Toepassing

Bruikbaarheid, functioneel

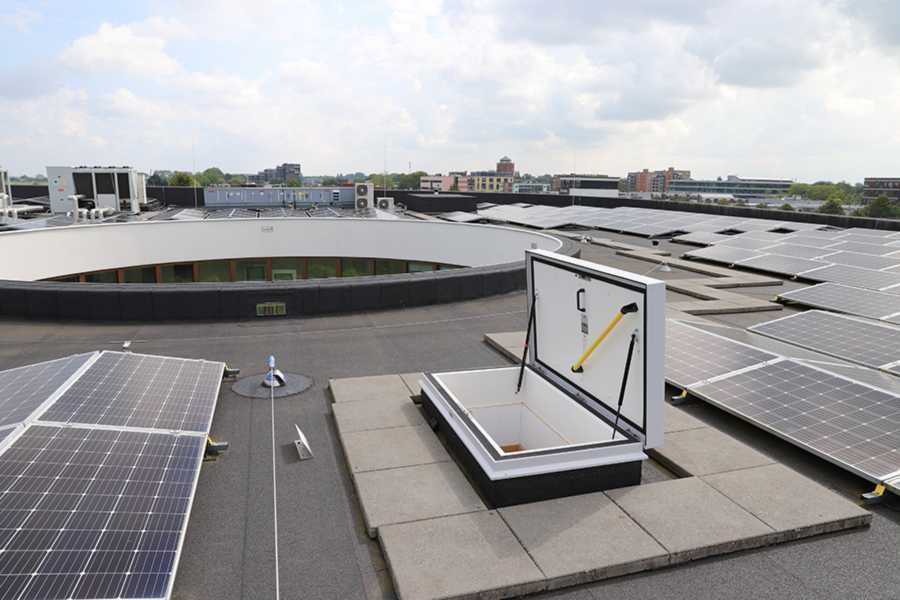

Gorter dakluiken kunnen toegepast worden voor toegang naar apparatuur zoals koelinstallaties, liftmachines, HVAC-systemen en zonnepanelen. Maar ook toepassingen, zoals toegang tot een dakterras, daktuin of een dakluik als vluchtweg, komen frequenter voor.

Bruikbaarheid, economisch

Er zijn flinke kostenbesparingen realiseerbaar omdat er geen dakopbouw meer nodig is.

Ontwerpdetails

De website van Gorter Group biedt tekeningen in dwg- en pdf-formaat.

Bestektekst

Op de website van Gorter zijn de (STABU)-bestekteksten beschikbaar.

Toepassingen, alternatief

Voor de meest voorkomende toepassingen biedt Gorter een complete toegang aan bestaande uit   combinaties van het Gorter dakluik met een bijpassende Gorter ladder, schaartrap of vaste verdiepingstrap. Deze combinaties bieden een optimaal veilige daktoegang, die is gekeurd door Aboma. Alle dakluiken en combinaties zijn TÜV NORD gecertificeerd voor de algemene prestatie.


Verwerking en montage

Transport

Per vrachtauto.

Opslag

Droog en vlak, teneinde  vervorming te voorkomen.

Voorbereiding

Bouwkundige voorbereiding door aannemer.

Verwerking

Montage bestaat uit plaatsen, bevestigen en inplakken door de dakdekker.

Afwerking

Inplakken door dakdekker, aftimmering aan de binnenzijde onder dakluik door aannemer.

Veiligheid

De regels voor veilig werken op hoogte zijn van toepassing tijdens de montage van het dakluik..


Onderhoud

Bediening

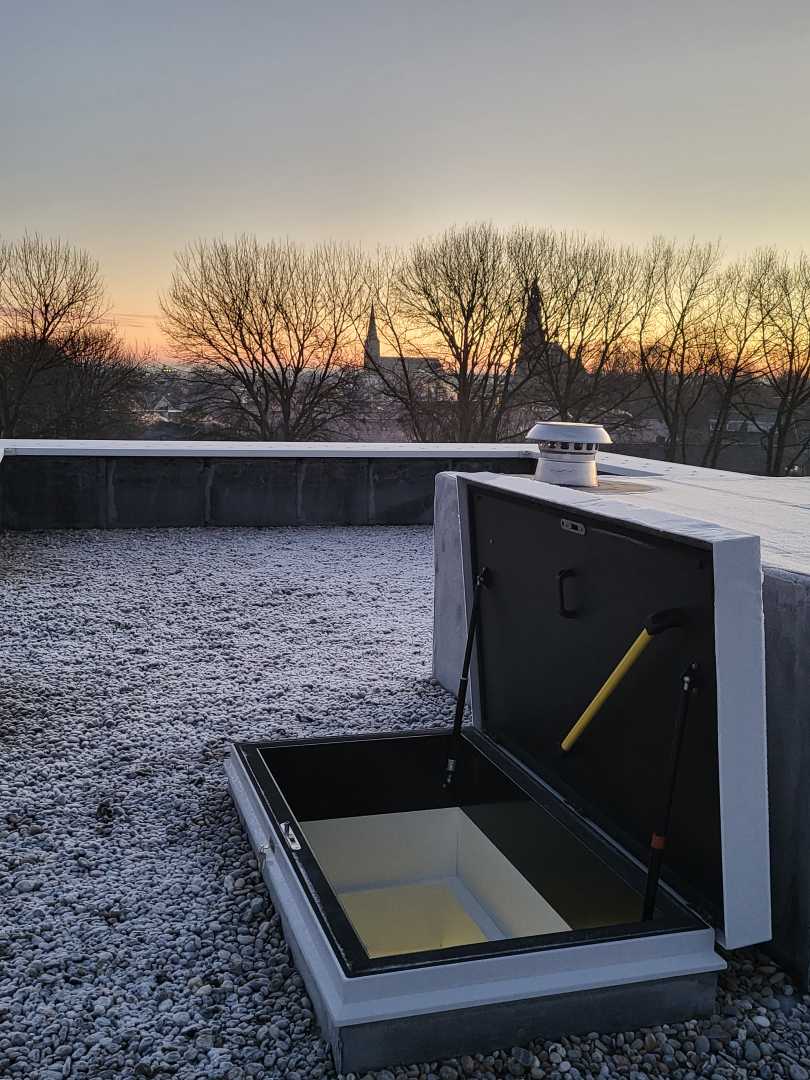

Gorter dakluiken worden met één hand geopend en gesloten. De bediening vereist niet meer dan 5 kg duw- of trekkracht. Het geopende deksel blokkeert automatisch in openstand en kan niet plotseling terugvallen. Het gesloten luikdeksel beschermt de gebruiker tegen valgevaar. Het deksel is van binnenuit en van buitenaf afsluitbaar. Zie bijgeleverde handleiding.

Onderhoud

Gorter geeft voor onderhoud een handleiding uit voor zijn producten.

Veiligheid

Gorter geeft voor veiligheid een handleiding uit voor zijn producten.


Kwaliteit en garantie

Certificering

De veiligheid, prestaties en constructie van het dakluik met (schaar-)trap of ladder, zijn TÜV NORD-gecertificeerd, hebben het KOMO®-attest en zijn Aboma gekeurd.

Garantie

Op dakluiken geldt een garantie van 10 jaar.

Economische factoren

Prijzen

Op basis van aanbieding Gorter.

Levering

Gorter dakluiken worden compleet geassembleerd geleverd.
Levering franco bouwplaats, ongelost.

Levertijd

Standaardproducten uit voorraad. Raadpleeg Gorter voor speciale uitvoeringen en afmetingen.

Verpakking

Op pallet, individueel verpakt in een kartonnen doos.

Technische service

Email: verkoop@gorterluiken.nl
Telefoon: 0224 219860

Milieu en gezondheid

Duurzaamheid
  • Alle materialen zijn recyclebaar, zonder nadelige milieu effecten;
  • De constructie is duurzaam en heeft een levensduur van tientallen jaren.

Referenties

Voor referenties zie de Gorter website.
