Massieve of brand-wanden van OLBECON

Referentienummers

• Binnenwanden (algemeen)
• OLBECON
• (21)G Buitenwanden, geprefabriceerd
• 23.50 wandelementen (prefab steenachtige elementen)
• Betonplaten, Prefab betonwanden, Massieve betonwanden

Samenstelling

Systeemopbouw, elementopbouw

Isopan elementen 140 en 200:

• Panelen met een kern van thermisch isolatieschuim, met messing en groef, voor toepassing als gevel- en borstweringspanelen wel met koudebrug;
• Zichtzijde keuze in glad beton, met een baksteenmotief of met uitgewassen grindlaag. Achterzijde van de betonpanelen machinaal vlak afgestreken; alle panelen voorzien van hijsankers aangepast aan gewicht panelen.

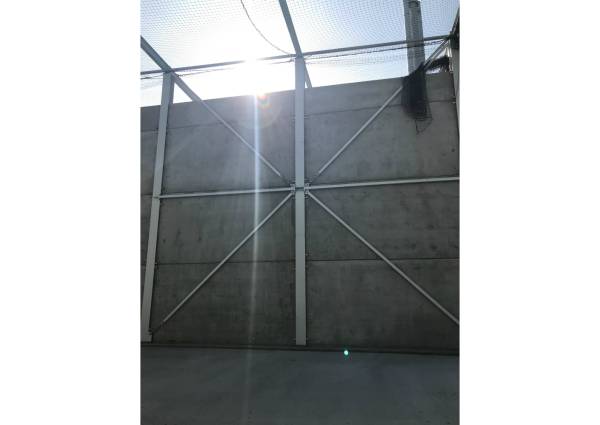

Massieve elementen 100, 140 en 200:

• Geprefabriceerde panelen van gewapend beton met messing en groef, voor toepassing als drager voor betonnen gevelpanelen of als borstwering, vorstrand of latei, niet-dragende gevelpanelen of borstwering, gevelpanelen, binnenspouwbladen en dragende of niet-dragende wanden;
• Zichtzijde naar keuze in glad beton, wit beton, structuurbeton, met uitgewassen grindlaag of baksteenmotief;
• Achterzijde van de betonpanelen machinaal vlak afgestreken; alle panelen voorzien van hijsankers aangepast aan gewicht panelen;
• Paneelranden met vellingkanten 10 x 10 mm;
• De plinten en elementen van 100 en 120 mm dik zijn slechts voorzien van vellingkanten langs de niet-afgestreken of gewassen grind zijde.

Materiaal

• Gewapend grindbeton C30/37;
• Wit beton: toeslagmateriaal titaandioxide of witte cement;
• Wapening FeB 500, gelaste wapeningsnetten of -korven;
• Isolatieschuim: afgestemd op gewenste isolatiewaarde: PS (polystyreen), PU (polyurethaan), PIR (polyisocyanuraat) of Resol.

Fabricagemethode

• In een gesloten fabriekshal, gestort in stalen bekistingen en door trilling verdicht. Wapening en bevestigingsmateriaal in bekistingsfase aangebracht.
• Isopan: wapening en bevestigingsmateriaal in bekistingsfase aangebracht. De Isopan panelen worden rond een isolatiekern van 40 (type 140) of 60 mm (type 200) gestort.
• Panelen met uitgewassen grindlaag: eerst 30 mm dikke grindlaag aangebracht en daarna het constructieve beton gestort; na ontkisting wordt grindlaag uitgewassen.
• Panelen met een baksteenmotief: eerst kist volgestort met constructieve beton, daarna afgewerkt met microbeton met lage watercementfactor en met baksteen/ voegwerk-patroon.

Oppervlaktebehandeling

Zichtzijde:

• Glad uit de kist;
• Structuurbeton;
• Baksteenmotief met voeg;
• Wit beton;
• Steenstripsnaar keuze gevoegd;
• Uitgewassen grindlaag in diverse kleuren en korrelgrootten.

Toebehoren, hulpstukken

• Bevestigingsmiddelen en verankeringen;
• Voegvulplaten 3/5 x 150 mm
• Geprefabriceerde funderingspoeren van beton in diverse afmetingen;
• Voegvulling: horizontaal Butra rond 13, verticaal Zwelband COCO20/30;
• Hijsstroppen.

Vorm en afmeting

Vorm

Zie illustraties.

Afmetingen

• Dikte Isopan wandelementen:
  • Type 140: 140 mm, incl. 40 mm isolatiekern;
  • Type 200: 200 mm, incl. 40 mm isolatiekern.
• Dikte massieve wandelementen:
  • Type 100: 102 - 105 mm;
  • Type 140: 142 - 145 mm;
  • Type 200: 202 - 205 mm.
• Werkende hoogte, mm: 500, 600, 750, 1.000, 1.200, 1.500, 2.000, 2.400, 2.800, 3.000 en 3.750;
• Lengte: betonpanelen op maat, max. 7 m, grotere lengtes en andere diktes en hoogtes op aanvraag.

Gewicht

Isopan wandelementen:

• Type 140: 280 kN/m²;
• Type 200: 384 kN/m².

Massieve wandelementen:

• Type 100: 2,35 kN/m²;
• Type 140: 3,30 kN/m²;
• Type 200: 4,60 kN/m².

Oppervlaktestructuur

Glad of gestructureerd, afhankelijk van de oppervlaktebehandeling.

Zichtzijde:

• Glad uit de kist;
• Structuurbeton
• Wit beton;
• Baksteenmotief
• Steenstrips naar keuze gevoegd;
• Uitgewassen grindlaag in diverse kleuren en korrelgrootten.

Kleur

• Glad uit de kist: naturel betongrijs, onder invloed van temperatuurverschillen en luchtvochtigheid, kan kleurnuance over gehele paneel variëren. Voor het verkrijgen van een egale kleur, oppervlak verven;
• Structuurbeton: grijs of wit;
• Wit beton: wit;
• Baksteenmotief:
  • 6 kleuren gepoedercoat: Argile, Calcaire, Crai, Lave, Terra Cotta, Brix Red;
  • 6 kleuren gewassen grind: Rouge Royal, Vulkaan Rood, Montigris, Noir Ebene, Rubi Red, VM Rouge;
  • Rustiek, 4 kleuren: Rustiek Rood, Rustiek Rood verouderd, Walnut Rustiek (Geel), Victoria Black Rustiek (Zwart) met zwarte voeg.
• Uitgewassen grindlaag, 13 kleuren: Noir Ebene, Labrador 8/12, Verdi Alpi, Poolwit Grijs, Marron Blanc, Noir 5/8 Grijs, Gebroken Eifel 8/12 Grijs, Witterschlick 8/12 Grijs, Porfier 8/12, Lane Jaune 4/8, Graniet z/w Donauzand, Eifel 8/12 grijs, Poolwit wit, meer kleuren op aanvraag.

Kleurstalen op aanvraag.

Prestaties

Mechanische eigenschappen

Productsterkte: de betonnen wandpanelen zijn zelfdragend en berekend volgens EuroCode. Overzichtstabellen met maximaal toelaatbare belastingen per overspanning op aanvraag.

Vuur, explosie

• Brandbaarheid beton: onbrandbaar (NEN 6064);
• Brandwerendheid: minimaal 60 minuten brandwerend. Massieve panelen 140 mm en 200 mm dik, geschikt voor brandwanden (tot 180 minuten brandwerend). Certificaat aanwezig.

Gassen, vloeistoffen, vaste stoffen

Bestandheid: bestand tegen klimaat en weersinvloeden, milieuklasse A1.

Thermische eigenschappen

• Bestandheid: vorstbestendig;
• Lineaire uitzettingscoëfficiënt (a): 14•10^-6 K^-1;
• Warmte doorgangscoëfficiënt massieve panelen:
  • 100: 2,15 W/(m²•K);
  • 140: 1,5 W/(m²•K);
  • 200: 1,5 W/(m²•K).
• Warmtedoorgangscoëfficiënt Isopan panelen:

Let op! Met koudebruggen.

Toepassing

Bruikbaarheid, functioneel

Geprefabriceerde betonpanelen o.a. toepasbaar als funderingen, vorstranden, borstweringen, binnenwanden, binnenspouwbladen, betonlateien en buitengevel. Geschikt voor woningbouw, utiliteitsbouw, industrie en landbouw.

Bruikbaarheid, voorschriften

Producteigenschappen panelen voldoen aan NEN 5960 en NEN 6726; maximaal toelaatbare maatafwijkingen aan NEN 2889.

Ontwerpdetails

• Sparingen: mogelijk, max. halve paneelhoogte, min. resthoogte 300 mm;
• Betonpanelen: horizontaal of verticaal toepasbaar; bij verticale montage panelen op kop voorzien van twee extra hijsogen.
• Verbindingen in het beton tussen dragende binnenschil en niet-dragende buitenschil niet toegestaan;
• Raam- en deurkozijnen bevestigen in binnenschil, zonder constructieve verbinding met buitenschil;
• Isopan borstweringselementen:
  • Minimale lengte 500 mm; geen isolatiekern onder uitsparingen, indien restant van de plaat < 600 mm;
  • Randen van de elementen vormen een koudebrug, omdat het beton rondom de isolatiekern wordt gestort.

Bestektekst

Zie STABU-bestekspecificaties op tabblad Bestek.

Verwerking en montage

Transport

Door Olbecon BV.

Opslag

Liggend, ondersteund en beschermd. Bij sparingen, het element links en rechts van de sparing ondersteunen door sloophout of vulplaten.

Voorbereiding

Draagconstructie volgens voorschriften en adviezen Olbecon BV.

Verwerking

Door gespecialiseerd montageteam van Olbecon BV of aannemer volgens voorschriften Olbecon BV. Bij de montage bijvoorkeur een stationaire kraan gebruiken, hijssnelheid max. 90 m/minuut.

Kwaliteit en garantie

Volgens KOMO attest.

Economische factoren

Prijzen

Volgens opgave Olbecon BV.

Leveringsvoorwaarden

Volgens opgave Olbecon BV.

Levering

Door Olbecon BV, franco gelost op bouwplaats.

Levertijd

3-6 weken; exacte levertermijn in overleg.

Leveringsgebied

Nederland.

Technische service

Toepassingsadvies, technische documentatie, bestekteksten, berekeningen, montage en ontwerpdetails door Olbecon BV.

Referenties

Referentie adressen

Volgens opgave Olbecon BV.
