DucoGrille Classic F raamventilatieroosters

Referentienummers

• Ventilatieroosters
• CLASSIC F 20Z; CLASSIC F 20V; CLASSIC F 50Z; CLASSIC F50/75Z; CLASSIC 50S; CLASSIC F50/75S; CLASSIC F 50HP
• (31) Wandopeningen, buiten
• 30.36 roosters
• Raamventilatie, Ventilatierooster, Woningventilatie

Samenstelling

Systeemopbouw

De DucoGrille Classic F serie wordt met Z-, V- of S-vormige lamellen, of met 50HP lamellen aangeboden:

• Z-vormige lamellen voor een strak design:
  • F 20Z;
  • F 50Z;
  • F 50/75Z.
• V-vormige lamellen voor betere waterwering en insteekvrij:
  • F 20V.

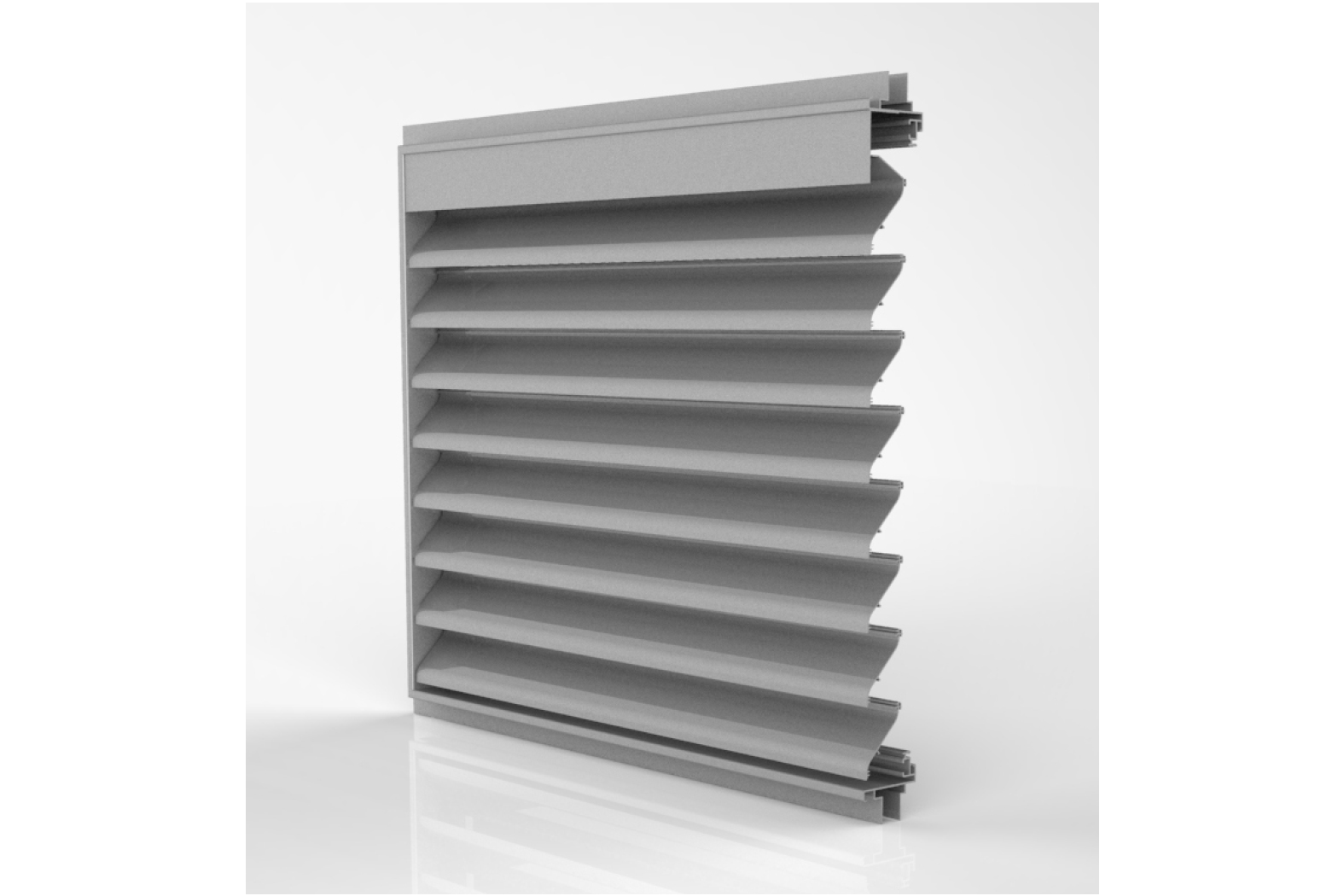

• S-vormige lamellen voor een stijlvol design:
  • F 50S;
  • F 50/75S.
• 50HP lamellen voor intensieve ventilatie dankzij lage weerstandsfactor:
  • F 50HP.

Elementopbouw

Deze inbouw raamventilatieroosters zijn samengesteld uit aaneengesloten aluminium lamellen, gevat in een aluminium kaderprofiel.

De raamventilatieroosters zijn blijvend open en vereisen geen bediening. De opname in de kozijnen kan d.m.v. glaslatten, kit, band of beglazingsrubber plaatsvinden.

Materiaal

• Aluminium: AlMg 0,7Si, profieldikte min. 1,5 mm;
• Insectenwering: roestvaststalen gaas;
• Kunststofonderdelen (lamelhouders): polyamide PA 6.6 – glasvezelversterkt.

Oppervlaktebehandeling

De roosters worden standaard in een geanodiseerde uitvoering (laagdikte 15-20 mm) geleverd. Indien gewenst is een gemoffelde uitvoering (polyester poedercoating, laagdikte 60-80 mm) mogelijk.

Accessoires

De DucoGrille Classic F ventilatieroosters zijn standaard uitgevoerd met RVS insectenwering 2,3 x 2,3 mm (optioneel mogelijk met RVS 6 x 6 mm en RVS 20 x 20 mm).

Vorm en afmeting

Vorm

Raamroosters in de DucoGrille Classic F-serie zijn rechthoekig en worden geheel op maat vervaardigd.

Afmetingen

De inbouwmaten (bxh) kunnen door de klant worden opgegeven.

Standaardafmetingen componenten (in mm):

Uiterlijk

Kleur: specifieke RAL codes en/of structuurlak op aanvraag

Prestaties

Mechanische eigenschappen

Productsterkte

Raamroosters in de DucoGrille Classic F-serie zijn vormvast en voldoen aan relevante sterkte-eisen voor het toepassingsgebied overeenkomstig NEN 1087 en NPR 1088. Door hun constructie zijn de raamroosters regeninslagvrij.

Vuur, explosie

Brandbaarheid

Aluminium is onbrandbaar volgens NEN 6064; bij ± 600°C gaan de profielen vervormen.

Gassen, vloeistoffen, vaste stoffen

Luchtdoorlatendheid

Nominale volumecapaciteit (luchtdoorlaat) is afhankelijk van de roosterafmetingen:

Waterwerendheid

Volgens BSRIA (EN13030), met insectenwering:

Bestandheid

Alle componenten zijn corrosievast en bestand tegen klimaat- en weersinvloeden. Sterke zuren en alkalische verontreinigingen (cementwater) kunnen op geanodiseerde oppervlakken plaatselijk verkleuring veroorzaken.

Thermische eigenschappen

Uitzetting

De lineaire uitzettingscoëfficiënt van aluminium bedraagt 23.10^-6K^-1 (bij een temperatuurtraject van 20°C tot 100°C).

Optische eigenschappen

Kleurechtheid

Onder invloed van UV-stralen ondergaan de gemoffelde oppervlakken enige verkleuring; de geanodiseerde oppervlakken blijven kleurecht en vertonen geen verkleuring.

Toepassing

Bruikbaarheid, functioneel

Raamroosters DucoGrille Classic F voor toepassing in woning-, utiliteitsbouw en industrie, zowel nieuwbouw als renovatie. Geschikt voor inbouw in houten, aluminium en kunststof kozijnen. Met name bijzonder goed te gebruiken voor nachtkoeling (Night Cooling).

Ontwerpdetails

Duco biedt een BIM Revit componentenbibliotheek aan.

Bestektekst

Duco heeft een bestekservice. De bestekteksten zijn ook als pfd te downloaden.

Verwerking en montage

Transport

Raamroosters DucoGrille Classic F worden door de fabrikant, Duco ‘Ventilation & Sun Control’ NV, naar het werk getransporteerd.

Opslag

In het werk dienen de raamroosters droog en beschermd tegen mechanische beschadigingen te worden opgeslagen.

Verwerking

Montage wordt, volgens montagevoorschriften van de fabrikant, door de kozijnleverancier verzorgd.

Onderhoud

De raamroosters zijn onderhoudsvrij. Het onderhoud omvat slechts het schoonmaken van de roosters met een vochtige doek en huishoudelijke niet-schurende reinigingsmiddelen.

Kwaliteit en garantie

Certificering

Raamroosters DucoGrille Classic F voldoen aan de door KOMO gestelde kwaliteitseisen.

Garantie

De garantie van de raamroosters wordt in de leveringsvoorwaarden geregeld.

Economische factoren

Prijzen

De meest recente prijzen zijn bij de fabrikant, Duco ‘Ventilation & Sun Control’ NV, of bij de geselecteerde leveranciers op te vragen.

Levering

De levering vindt plaats op basis van de Algemene leverings- en betalingsvoorwaarden van Duco ‘Ventilation & Sun Control’ NV.

Leveringsgebied

Het leveringsgebied omvat het gehele Europa.

Levertijd

De levertijd vanaf fabriek bedraagt 3 weken; via de geselecteerde leveranciers kan uit voorraad worden geleverd.

Technische service

Duco ‘Ventilation & Sun Control’ NV levert technische service in de vorm van toepassingsadvies, technische documentatie, tekeningen, luchtdoorlaatgrafieken, berekeningen, bestekteksten en montage-instructies.

Referenties

Groot aantal projecten waarin raamroosters DucoGrille Classic F zijn toegepast. Op aanvraag kan door Duco ‘Ventilation & Sun Control’ NV een uitgebreide referentielijst worden toegezonden.
