DucoSun 100 C Architecturaal zonweringsysteem

Referentienummers

• Buitenlamellen zonweringen
• DUCOSUN 100 C
• (31) Wandopeningen, buiten
• 38.30 beweegbare schermen, buiten
• Buitenzonwering, Buitenlamellen, Zonwering

---

Samenstelling

Systeemopbouw, elementopbouw

DucoSun 100 C zonweringen zijn samengesteld uit een draagconstructie en vaste C-vormige lamellen (100 C-lamel). De zonweringen worden loodrecht op de gevel geplaatst.

De draagconstructie bestaat uit muurplaten, draagprofielen, lamelhouders, afstandhouders, sierlijsten, kaderprofielen en trekstangen.

De lamellen kunnen op diverse manieren op de draagconstructie worden aangebracht:

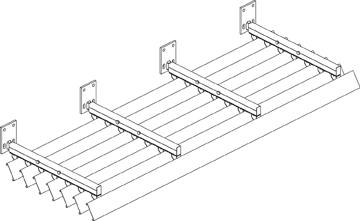

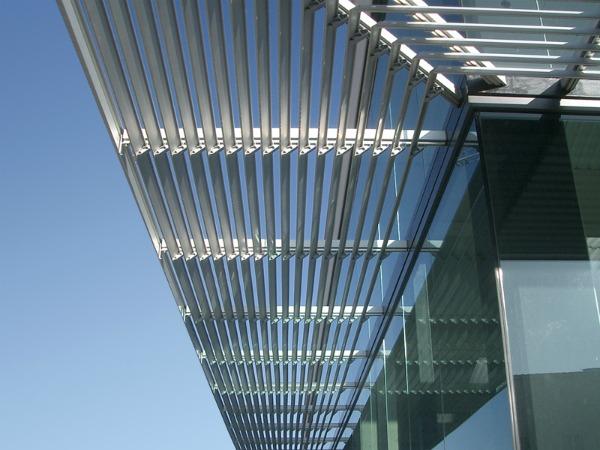

• Onderliggend: de lamellen zijn onder aan de draagprofielen bevestigd. De zonwering wordt met diverse sierlijsten afgewerkt en loodrecht op de gevel gemonteerd.

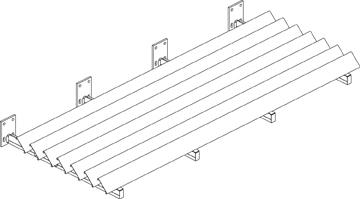

• Bovenliggend: de lamellen zijn boven op de draagprofielen bevestigd. De zonwering wordt met diverse sierlijsten afgewerkt en loodrecht op de gevel gemonteerd.

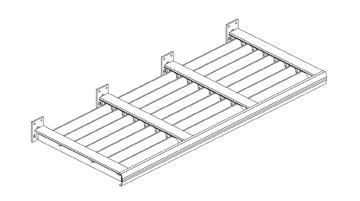

• Tussenliggend: de lamellen zijn tussen de draagprofielen bevestigd. De zonwering wordt met een sierlijst afgewerkt en loodrecht op de gevel gemonteerd.

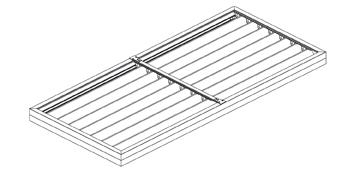

• Gekaderd: de lamellen zijn gemonteerd in een kader met een vlak of een rond kaderprofiel. De zonwering wordt loodrecht op de gevel gemonteerd.

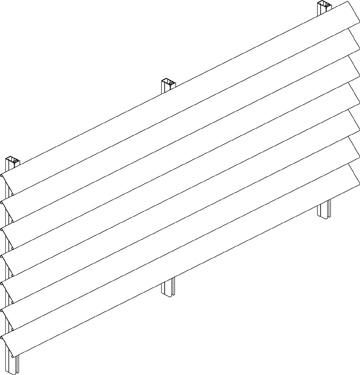

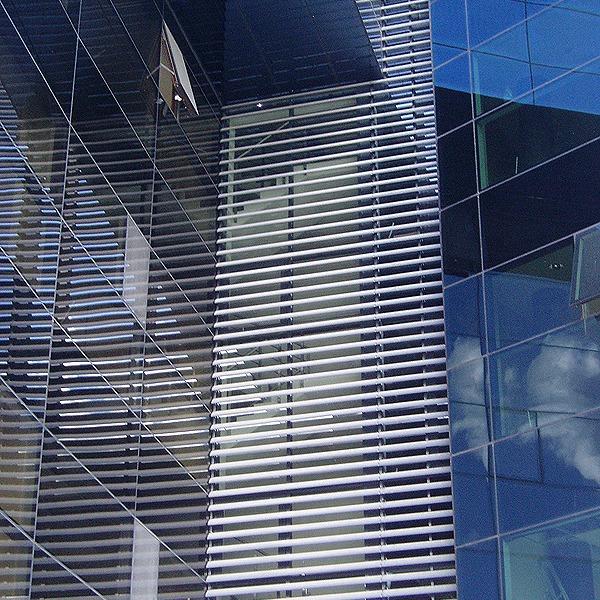

• Verticaal: de lamellen worden onder een vaste hellingshoek van 45° tegen de draagprofielen bevestigd. De zonwering wordt parallel aan de gevel gemonteerd.

De kopse kanten van draagprofielen worden afgesloten met kunststof eindkappen of met een sierlijst.

De draagconstructie en de lamellen zijn als een modulair systeem opgebouwd, zodat de componenten met een minimum aan gereedschap, eenvoudig in elkaar worden geschoven of geklikt. Door dit systeem kunnen de zonweringen snel in het werk geassembleerd worden.

De 100 C-lamel wordt standaard in een ongeperforeerde uitvoering geleverd; indien gewenst is een geperforeerde uitvoering mogelijk.

Materiaal

Zowel de draagconstructie als de lamellen zijn vervaardigd uit geëxtrudeerd aluminium. De toegepaste aluminiumlegering is EN AW - 6063 T66, met een dikte van 1,3 mm (lamellen), 2,0 mm (draagprofielen) en 1,5 mm (sierprofielen). De kunststof eindkappen en lamelhouders zijn van glasvezelversterkte en UV-bestendige polyamide PA 6.6. vervaardigd.

Oppervlaktebehandeling

Alle aluminium componenten worden standaard in een geanodiseerde uitvoering (laagdikte 15-20 µm) geleverd. Indien gewenst is een gemoffelde uitvoering (polyester poedercoating, laagdikte 60-80 µm) mogelijk.

Toebehoren

DucoSun 100 C zonweringen worden compleet, inclusief de benodigde bevestigingsmiddelen en ankers geleverd.

---

Vorm en afmeting

Vorm

DucoSun 100 C zonweringen zijn in zowel rechthoekige als gebogen vorm leverbaar en worden geheel op maat vervaardigd.

Afmetingen

• De 100 C-lamel is 100 mm breed en 12 mm dik;
• De lengte wordt op maat, afhankelijk van de benodigde zonweringlengte geleverd.

Kleur

Afhankelijk van de gekozen oppervlakteafwerking kan het zonweringsysteem geleverd worden in de anodisatiekleur F1 (zilvergrijs) of in een RAL-kleur naar keuze (gemoffelde uitvoering).

---

Prestaties

Mechanische eigenschappen

Productsterkte

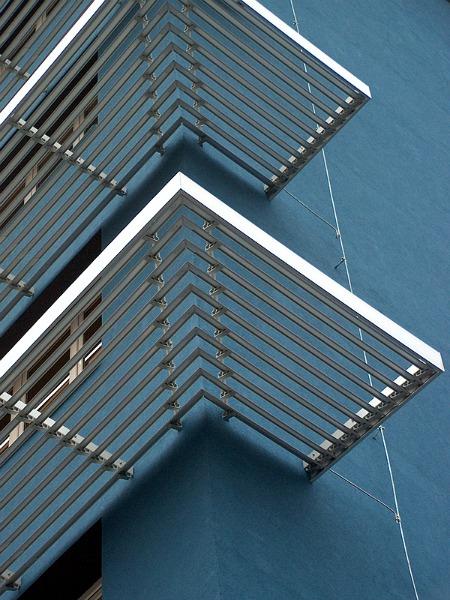

DucoSun 100 C zonweringen zijn vormvast en voldoen aan relevante sterkte-eisen voor het toepassingsgebied. De zonweringen worden voor de specifieke situatie berekend en afhankelijk van de grootte van de uitkraging worden al dan niet trekstangen aangebracht.

Vuur, explosie

Brandbaarheid

Aluminium is onbrandbaar volgens NEN 6064, bij ± 600°C gaan de profielen vervormen.

Gassen, vloeistoffen, vaste stoffen

Bestandheid

Alle componenten zijn corrosievast en bestand tegen klimaat- en weersinvloeden. Sterke zuren en alkalische verontreinigingen (cementwater) kunnen op geanodiseerde oppervlakken plaatselijk verkleuring veroorzaken.

Thermische eigenschappen

Uitzetting

De lineaire uitzettingscoëfficiënt van aluminium bedraagt 23·10^-6K^-1 (bij een temperatuurtraject van 20°C tot 100°C).

Optische eigenschappen

Kleurechtheid

Onder invloed van UV-stralen ondergaan de gemoffelde oppervlakken enige verkleuring; de geanodiseerde oppervlakken blijven kleurecht en vertonen geen verkleuring.

---

Toepassing

Bruikbaarheid, functioneel

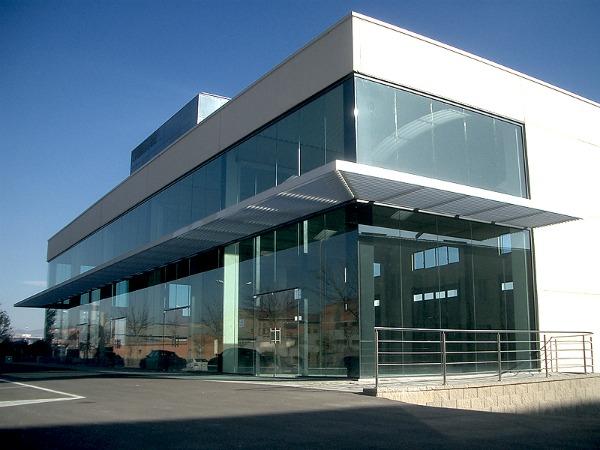

DucoSun 100 C vaste zonweringen voor toepassing in woning- utiliteitsbouw en industrie, zowel nieuwbouw als renovatie. De zonweringen weren het directe zonlicht maar laten een maximum aan daglicht binnen. Afhankelijk van de lamelmontage kunnen de zonweringen horizontaal (loodrecht aan de gevel) of verticaal (parallel aan de gevel) worden toegepast.

Combinatie van deze zonweringen en natuurlijke ventilatie draagt bij aan een gezond, comfortabel en energiezuinig binnenklimaat. De vaste zonweringen bepalen tevens de totale architectonische uitstraling van het gebouw.

Ontwerpdetails

Duco biedt een BIM Revit componentenbibliotheek aan.

Bestektekst

Duco heeft een bestekservice. De bestekteksten zijn ook als pfd te downloaden.

---

Verwerking en montage

Transport

DucoSun 100 C zonweringen worden door de fabrikant, Duco ‘Ventilation & Sun Control’ NV, naar het werk getransporteerd.

Opslag

In het werk dienen de componenten droog en beschermd tegen mechanische beschadigingen te worden opgeslagen.

Verwerking

De montage van de zonweringen wordt, volgens de montagevoorschriften van de fabrikant, verzorgd door de aannemer, gebruiker of een gespecialiseerd montagebedrijf. Door het modulaire “klik & schuif” systeem, is de montage eenvoudig en de montagetijd minimaal.

---

Onderhoud

DucoSun 100 C zonweringen zijn onderhoudsvrij. Het onderhoud omvat slechts het regelmatig schoonmaken met een vochtige doek en huishoudelijke niet-schurende reinigingsmiddelen.

---

Kwaliteit en garantie

Op de DucoSun 100 C zonweringen wordt per project een garantie afgegeven. De garantievoorwaarden en de garantieduur worden in de leveringsvoorwaarden geregeld.

Economische factoren

Prijzen

De meest recente prijzen zijn in offertevorm bij de fabrikant, Duco ‘Ventilation & Sun Control’ NV of de geselecteerde leveranciers op te vragen.

Levering

De levering vindt plaats op basis van de Algemene leverings- en betalingsvoorwaarden van Duco ‘Ventilation & Sun Control’ NV.

Leveringsgebied

Het leveringsgebied omvat het gehele Europa.

Levertijd

De levertijd wordt in overleg met de fabrikant bepaald, afhankelijk van de projectgrootte.

Technische service

Duco ‘Ventilation & Sun Control’ NV levert technische service in de vorm van toepassingsadvies, technische documentatie, tekeningen, bestekteksten, montage-instructies, sterkteberekeningen en montage-instructies. Door de leveranciers worden de benodigde opmetingen en controles verricht.

Referenties

Groot aantal projecten waarin DucoSun 100 C zonweringen zijn toegepast. Op aanvraag kan door Duco ‘Ventilation & Sun Control’ NV een uitgebreide referentielijst worden toegezonden.
