Randi-Line deurbeslag

Referentienummers

• Deurbeslag
• RANDI-LINE
• (31)Xt7 Hang- en sluitwerk
• 30.80 hang- en sluitwerk
• Deurgrepen, Raambeslag, Deurbeslag, Rozet

Samenstelling

Systeemopbouw

Het Randi-Line deurbeslag is een serie waarin de volgende elementen zijn opgenomen:

• Deur- en knopkrukken:

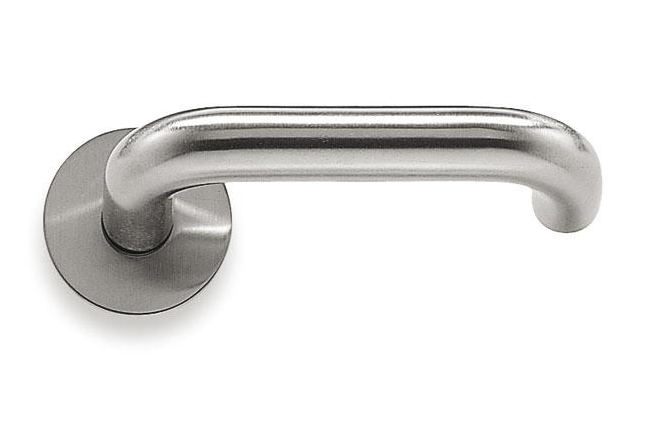

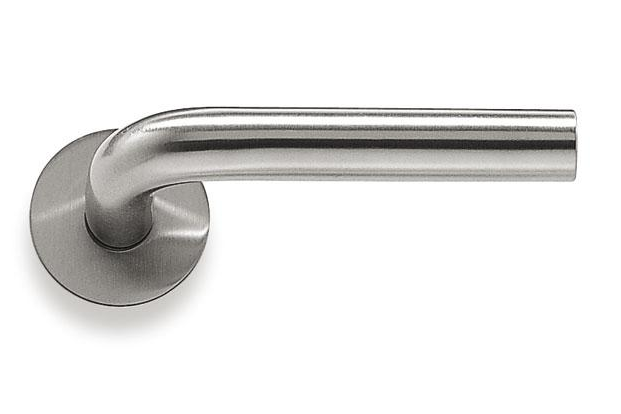

  • U-vorm;
  • L-vorm: licht gebogen of haaks;

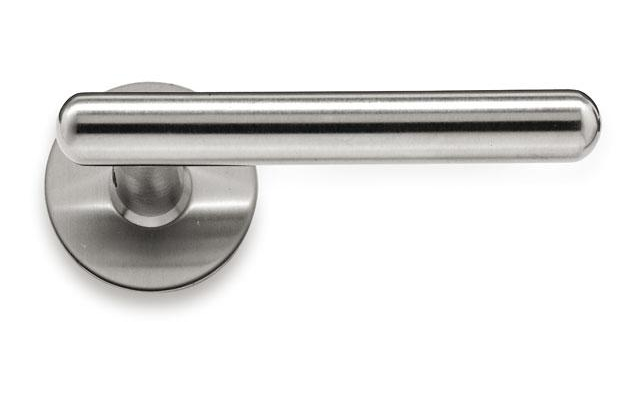

  • T-vorm;
  • Coupé: standard of design door C.F. Møller;

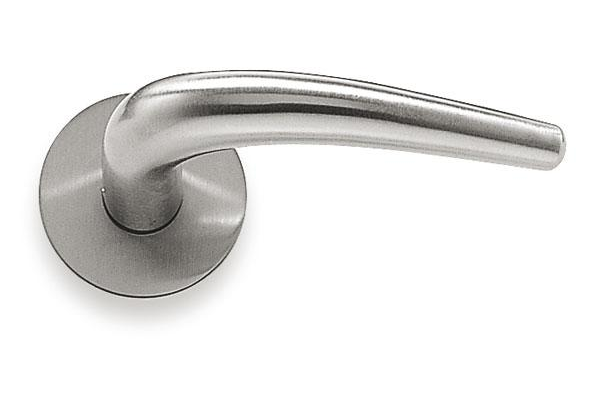

  • Afgebogen: standaard, design door J. Schütze of met verlengde greep voor ouderen en minder validen.
  • Voor smalle profieldeuren: U-vorm of coupé;
  • “Komé”: design C.F. Møller;
  • “Square”: design Friis & Moltke;
  • Gesmeed: in L-vorm, gedraaide L-vorm of coupé;

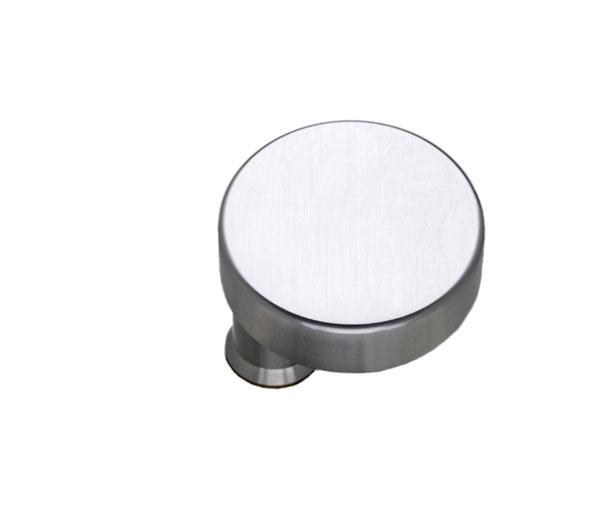

  • Knopkruk: draaibaar of vast, met lensvormige of platte knopkruk.
• Rozetten:
  • Ronde rozetten: vastdraaibaar rozet, clickrozet, veiligheidsrozet (SKG);
  • Ovale rozetten: vastdraaibaar rozet, clickrozet;
  • Veiligheidsrozet rechthoekig;
  • “Square” vierkante rozetten: Friis & Moltke design;
  • “Square” rechthoekige rozetten voor deurkruk: Friis & Moltke design.
• Schilden:
  • Langschild: rechthoekig of afgerond, met 3 of 4 schroefgaten, diverse maten. Ook leverbaar als langschild veiligheid (SKG), ook leverbaar in smalle uitvoering;
  • Langschild voor “Komé” deurkruk, design C.F. Møller;
  • Kortschild: met 3 of 4 schroefgaten. Er is een variant voor de “Square” deurkruk, Friis & Moltke design;

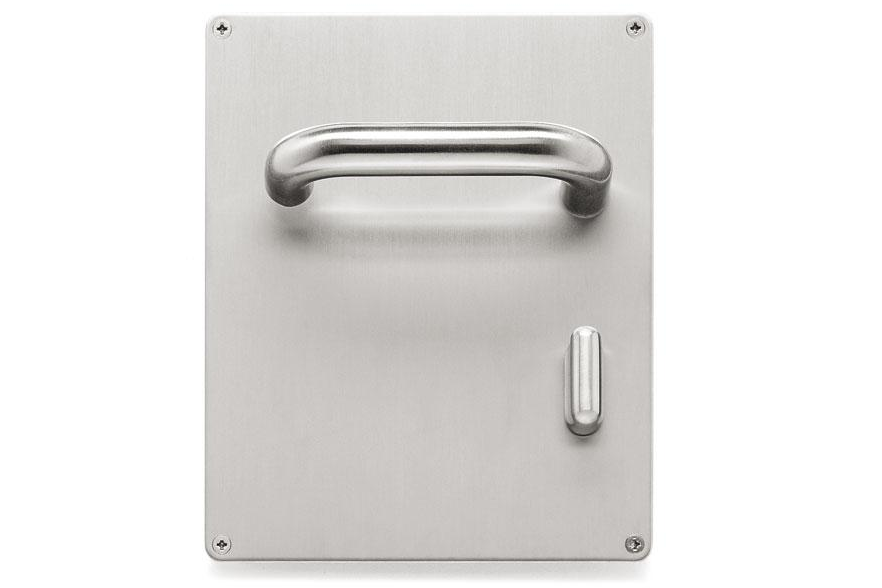

  • Breedschild: vierkant of rechthoekig schild, met positie deurkrukgat op diverse plaatsen. Er is een variant voor de “Square” deurkruk, Friis & Moltke design;
  • Breedschild half rond, design C.F. Møller;
  • Smalschild: recht of afgerond.
• Deurgrepen:
  • U-vorm haaks model: verschillende diameters, massief of buis;
  • U-vorm en U-vorm afgebogen: verschillende diameters, massief of buis;
  • C-vorm: afgebogen buis of afgebogen/haakse buis, verschillende diameters;
  • T-vorm: verschillende diameters, massief of buis;
  • Haaks model afgebogen: verschillende diameters, leverbaar als buis;
  • Hoek, afgebogen: verschillende diameters, leverbaar als buis;
  • Boog, afgebogen: verschillende diameters, leverbaar als buis;
  • U-vorm met rozet: recht of afgebogen, massief, verschillende diameters;
  • Ellebooggreep: massief, per paar, met of zonder rozetten of op schild;
  • Schuifdeurgreep/ -kom, design C.F. Møller: greep op rechthoekig of vierkant schild of schuifdeurkom in rechthoekig of vierkant schild.
• Raam- en espagnoletkrukjes, massieve uitvoering:
  • “Komé” design door C.F. Møller: met of zonder rozet, met of zonder standblokkering;
  • L-vorm: met of zonder rozet, diverse diameters, met of zonder standblokkering;
  • L-vorm haaks: met of zonder rozet, met of zonder standblokkering;
  • L-vorm afgebogen: met of zonder rozet, diverse diameters;
  • Coupé, design door C.F. Møller: met of zonder rozet, diverse diameters, met of zonder standblokkering, recht of gebogen;
  • Coupé: met of zonder rozet, diverse diameters, met of zonder standblokkering;
  • T-vorm: met of zonder rozet, diverse diameters, met of zonder standblokkering.
• Toebehoren:
  • Diverse onderdelen zoals pictogrammen op rozetten of schilden, deurbuffers, brievenbussen (briefplaat of tochtklep), beldrukkers, deurring (t.b.v. kijkopening in deur), jashaak en leuningdragers.

Elementopbouw, vorm en afmeting

Elementen uit het bovenstaande leveringsprogramma worden geleverd in de volgende mogelijke combinaties:

• Deur- en knopkrukken kunnen worden geleverd i.c.m.:
  • Deurkrukken: keuze uit het leveringsprogramma;
  • Geleverd per paar;
  • Krukstift:
    • Voor deurdikte 34-58 mm of 58-82 mm (aangeven bij bestellen);
    • Standaard dikte 8 x 8 mm;
    • Voor brandwerende deuren 9 x 9 mm, conform DIN 18273.
      Zie brochure welke deurkrukken hiervoor in aanmerking komen.
  • Rozetten:
    • Rond massief, ø 50 x 2 mm met aangelaste schroefbussen, schroeven aan één zijde zichtbaar;
    • Rond massief, ø 50 x 2 mm met gaten voor platverzonken houtschroeven;
    • Ronde clickrozetten, ø 52 x 4 mm rozet over vastdraaibare montagerozetten. Met houtschroef of schroefbussen. Geen schroeven zichtbaar;
    • Ovale, massieve rozetten;
    • Ovale clickrozetten;
    • Bij de “Square” deurkrukken worden vierkante of rechthoekige rozetten of schilden toegepast.
  • Schilden: keuze uit het leveringsprogramma;
  • De deurkrukken kunnen gebruikt worden in combinatie met vaste knoppen of een knopkruk.
• Rozetten:
  • Geleverd per paar, incl. schroeven;
  • Standaard is ieder type leverbaar voor toepassing met een profielcilinder;
  • Ronde rozetten ø 50 x 2 mm massief. Met zichtbare houtschroeven of schroefbus en bout, blinde bevestiging door clickrozetten voor houtschroef of schroefbus. Geschikt voor de volgende doeleinden:
    • Krukrozet;
    • Keso cilinder;

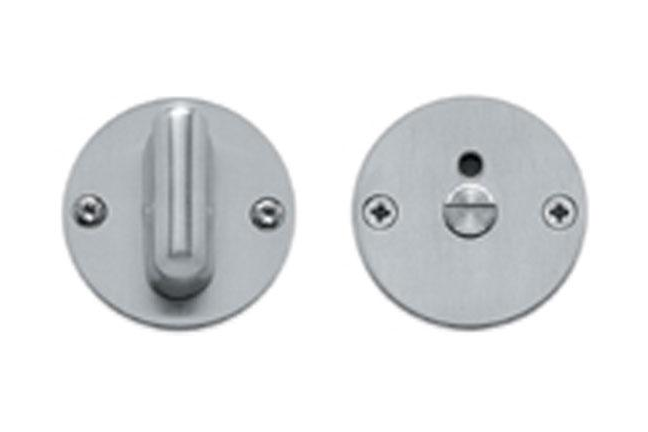

    • Badkamer: 3 varianten;
    • Sleutelgat: 2 varianten;
    • Blind;
    • Toiletrozetten zijn standaard voor deurdiktes 34-50 mm.
  • Ronde SKG veiligheidsrozetten ø 56 mm massief. Hoogte binnenzijde 8 mm, buitenzijde 12 mm:
    • Profielcilinder/blind.

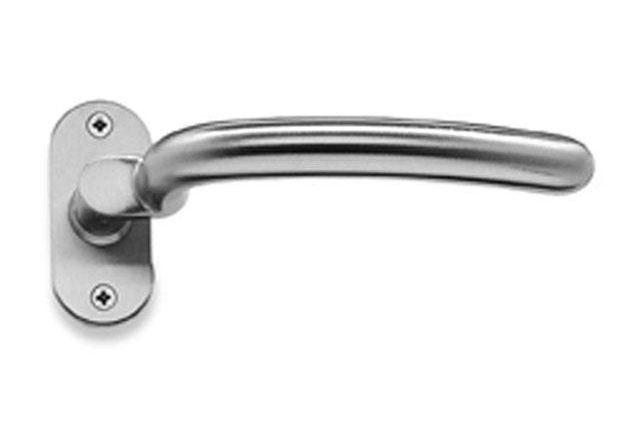

  • Ovale rozetten massief of montage met clickrozet, 65 x 30 mm. Geschikt voor houtschroeven. Geschikt voor de volgende doeleinden:
    • Krukrozet;
    • Keso cilinder;
    • Sleutelgat: 2 varianten;
    • Blind.
  • Rechthoekige SKG veiligheidsrozetten 161 x 32 mm massief. Hoogte binnenzijde 8 mm, buitenzijde 12 mm:
    • Profielcilinder/blind.
  • Vierkante rozetten “Square” 50 x 50 x 2 mm, met zichtbare houtschroeven of schroefbus en bout (waarbij schroeven aan één zijde zichtbaar zijn). Geschikt voor de volgende doeleinden:
    • Badkamer;
    • Sleutelgat;
    • Blind.
  • Krukrozetten “Square” 50 x 150 x 2 mm, met zichtbare houtschroeven of schroefbus en bout (waarbij schroeven aan één zijde zichtbaar zijn).
• Schilden:
  • Geleverd per paar;
  • Onderstaande schilden zijn geschikt voor de volgende doeleinden:
    • Blind (alleen gat voor deurkruk);
    • Profielcilinder;
    • Keso cilinder;
    • Badkamer; **
    • Sleutelgat; *
    • Geheel blind.
      * 2 varianten sleutelgat leverbaar.
      ** 2 varianten badkamer leverbaar.
  • Langschild afgerond: door C.F. Møller, varianten met 3 of 4 schroefgaten, afmetingen 230 x 50 x 2 mm. Geschikt voor houtschroeven of M4 patentboutjes, geleverd incl. houtschroeven. *(2 varianten sleutelgat mogelijk);
  • Langschild rechthoekig: door C.F. Møller, varianten met 3 schroefgaten, afmetingen 212 x 45 x 2 mm. Geschikt voor houtschroeven of M4 patentboutjes, geleverd incl. houtschroeven;
  • Langschild: varianten met 3 of 4 schroefgaten. Afmetingen 208 x 52 x 2 mm, 220 x 45 x 2 mm, 250 x 60 x 2 mm (alleen met 4 schroefgaten). Geschikt voor houtschroeven of M4 patentboutjes, geleverd incl. houtschroeven. *(2 varianten sleutelgat mogelijk);
  • Kortschild rechthoekig: varianten met 3 of 4 schroefgaten, afmetingen 160 of 172 x 60 x 2 mm. Geschikt voor houtschroeven of M4 patentboutjes, geleverd incl. houtschroeven. *(2 varianten sleutelgat mogelijk);
  • Korstschild voor “Square” deurkruk: design door Friis & Moltke. 162 x 50 x 2 mm, geschikt voor houtschroeven of patentboutjes. Incl. schroeven;

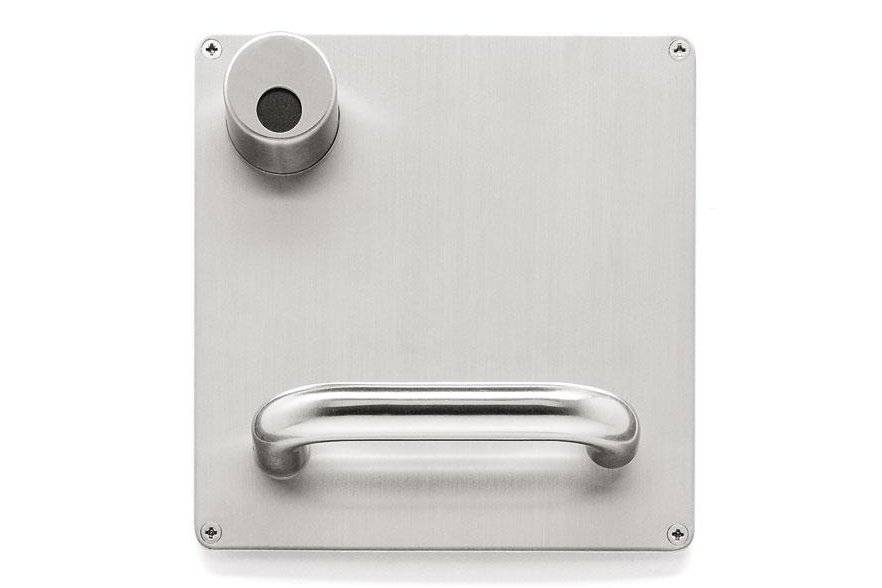

  • Breedschild: rechthoekig, met schroefgaten en gat voor deurkruk op verschillende plaatsen per variant (zie afbeeldingen brochure). Afmetingen 174 x 174 x 2 mm **( 2 varianten badkamer mogelijk), 208 x 170 x 2 mm en 175 x 170 x 2 mm. Geschikt voor houtschroeven of M4 patentboutjes, geleverd incl. houtschroeven. **(2 varianten badkamer mogelijk);
  • Breedschild “Square” design door Friis & Moltke: 162 x 150 x 2 mm. Geschikt voor houtschroeven of M4 patentboutjes, geleverd incl. patentboutjes;
  • Breedschild half rond: design door Architektfirmaet C.F. Møller met schroefgaten en gat voor deurkruk op verschillende plaatsen per variant (zie afbeeldingen brochure). Afmetingen 200 x 190 x 2 mm. Geschikt voor houtschroeven of M4 patentboutjes, geleverd incl. houtschroeven. *(2 varianten sleutelgat mogelijk);
  • Smalschild: rechthoekig of met afgeronde hoeken. Afmetingen 230 x 32 x 2 mm. *(2 varianten sleutelgat mogelijk);
  • SKG veiligheidsschild: massieve rechthoekige of afgeronde schilden van 248 x 50 mm of 257 x 32 mm, met hoogte binnenzijde 8 mm, buitenzijde 12 mm. Incl. M6 x 50 schroeven. Alleen leverbaar in de volgende uitvoeringen:
    • Profielcilinder aan beide schilden;
    • Profielcilinder / blind. o Let op! Breedschilden zijn asymmetrisch, dus aparte types voor links- en rechtsdraaiende deuren. Let hierop bij het bestellen.
• Deurgrepen. Deze worden per stuk geleverd. Bijbehorend aan de deurgrepen worden bevestigingssets geleverd. Deze moeten apart worden besteld:
  • Bevestigingssets (zie brochure voor specificaties):
    • Door middel van schroeven: blind bevestigd, schroef aan achterzijde of dubbele deurgreep, met greep aan achterzijde. Verschillende sets voor de volgende deurdiktes: 10-22, 23-30, 31-42, 43-54, 55-66, 67-78, 79-90 mm;
    • Houten deuren: dubbele deurgreep, deurgreep blind bevestigd of deurgreep met bevestiging aan achterzijde;
    • Glazen deuren: dubbele deurgreep of deurgreep met bevestiging aan achterzijde;
    • Aluminium deuren: diverse blinde bevestigingen.
  • U-vorm haaks: diameter: ø 16, 26, 32 en 40 mm, afstand tot deur resp. 52, 85, 88 en 103 mm. Verschillende centerafstanden (lengte handgreep), verschillend per diameter: 125, 200, 300, 400 of 650 mm;
  • U-vorm en U-vorm gebogen:
    • Massieve deurgreep met diameter: ø 14, 16 en 19 mm. Afstand tot deur resp. 55, 55 en 60 mm. Verschillende centerafstanden (lengte handgreep): 125, 200, 300, 400 of 650 mm;
    • Buisvormige deurgreep met diameter ø 26, 32 en 40 mm. Afstand tot deur resp. 85, 88 en 103 mm. Verschillende centerafstanden (lengte handgreep): 200, 300 of 400 mm.
  • Hoek afgebogen en hoek haaks afgebogen: diameter ø 26, 32 en 40 mm. Afstand tot deur resp. 85, 88 en 103 mm. Verschillende centerafstanden (lengte handgreep): 200, 300 of 400 mm;
  • C-vorm afgebogen en C-vorm haaks afgebogen: diameter ø 26 en 32 mm. Afstand tot deur resp. 85 en 88 mm. Verschillende centerafstanden (lengte handgreep): 200, 300 of 400 mm; o Deurgreep boog:
  • U-vorm met rozetten, recht of afgebogen massieve deurgreep:
    • Met vastschroefbare rozetten: rozet ø 45x3 mm, buis ø 16 mm. Centerafstand 200, 300, 400 of 650 mm;
    • Met clickrozetten: rozet ø 52x4 mm, buis ø 16 en 19 mm. Centerafstand 200, 300, 400 of 650 mm.
  • T-vorm, massieve deurgreep of holle buis. Afwerkingen uiteindes plat (standaard), rond, afgehoekt of balvormig:
    • Massief: diameter ø 16 mm. Centerafstand/totale lengte 125/185, 200/270, 300/390, 400/490 en 650/760 mm;
    • Buis: diameter ø 26, 32 en 40 mm. Centerafstand/totale lengte 400/600 mm.
• Elleboog en schuifdeurgrepen:
  • Ellebooggreep met of zonder rozetten, massieve afgebogen buis: ø 16 mm. Centerafstand handgreep 150 mm, afstand tot deur 90 mm, rozet ø 52x4 mm;
  • Ellebooggreep op schild: ø 16 mm. Centerafstand handgreep 158 mm, afstand tot deur 90 mm, schild 200x140x2 mm;
  • Schuifdeurgreep op halfrond breedschild: ø 16 mm. Centerafstand handgreep 125 mm, afstand tot deur 57 mm, schild 180x173x2 mm;
  • Schuifdeurkom half rond: centerafstand 130 mm, afstand tot deur -18 mm, schild 180x137x2 mm;
  • Schuifdeurkom rechthoekig of langwerpig: centerafstand 130 mm, afstand tot deur -18 mm, schild 175x170x2 of 175x62x2 mm;
  • Schuifdeurgreep rechthoekig of langwerpig: ø 16 mm, centerafstand 125 mm, afstand tot deur 57 mm, schild 175x170x2 of 175x62x2 mm.
• Raam- en espagnoletkrukjes, massief deurbeslag:
  • Komé: Design door C.F. Møller. Massieve buis ø 16 mm met vast- of clickrozet. Lengte handgreep 116 mm:
    • Vaste rozetten 22x65x3 mm en 30x65x3 mm. Afstand tot raamkozijn 58 mm;
    • Clickrozetten 30x65x8 mm. Afstand tot raamkozijn 63 mm.
  • L-vorm: Massieve buis ø 14 of 16 mm met vast rozet van 22x65x3 mm en 30x65x3 mm. Lengte handgreep 97-102 mm. Daarbij een rechte L-vorm of een gebogen versie (ø 14 mm) voor rechts- of linkshandigen;
  • L-vorm, en L-vorm haaks: Design door C.F. Møller. ø 16 mm met clickrozet van 30x65x8 mm. Afstand tot raamkozijn 56 mm en lengte handgreep 104 mm. Deze raamkruk heeft een draai/kiep vastzetstand van 90° tot 180°;
  • Coupé model of Coupé model afgebogen: Design door C.F. Møller. ø 14 mm met vast rozet van 22x65x3 mm en 30x65x3. Afstand tot raamkozijn 56 mm en lengte handgreep 97 mm. Afgebogen model als rechts- of linkshandige variant;
  • Draai/kiep model door C.F. Møller: ø 16 mm met clickrozet van 30x65x8 mm. Afstand tot raamkozijn 62 mm en lengte handgreep 113 mm. Deze raamkruk heeft een draai/kiep vastzetstand van 90° tot 180°;
  • L-vorm afgebogen: Design door C.F. Møller. ø 16 mm met vast rozet van 22x65x3 en 30x65x3 mm. Afstand tot raamkozijn 51 mm, lengte handgreep 104 mm. Afgebogen model als rechts- of linkshandige variant;
  • T-serie recht, draai/kiep, kruis en kruis draai/kiep: ø 14 mm:
    • T-serie recht en kruis: met vast rozet van 22x65x3 mm en 30x65x3 mm;
    • T-serie draai/kiep en kruis draai/kiep: met clickrozet 30x65x8 mm.
  • Coupé:
    • ø 16 mm met vast rozet van 22x65x3 en 30x65x3 mm. Afstand tot raamkozijn is 50 mm, lengte handgreep 76 mm;
    • ø 19 mm met vast rozet van 30x65x3 mm. Afstand tot raamkozijn is 58 mm, lengte handgreep 101 mm;
  • Coupé draai/kiep: ø 19 mm met clickrozet van 30x65x8 mm. Afstand tot raamkozijn is 64 mm, lengte handgreep 101 mm. Deze raamkruk heeft een draai/kiep vastzetstand van 90° tot 180°.

Materiaal

• RVS (legering AIS 304 of 316):
  • AISI 304 (conform EN 10088):
    • Chroom 18-19%;
    • Nikkel 8-10 %;
    • Koolstof ≤0,07 %;
    • Mangaan ≤2 %.
  • Messing (legering CuZN 37, WST 2.0321) overeenkomstig DIN 17670;
  • Een aantal subonderdelen kan van polymeer, messing of aluminium gemaakt zijn.

Oppervlaktebehandeling

• Alle onderdelen zijn standaard leverbaar met oppervlaktebehandeling van RVS dat mat geborsteld is;
• Optioneel is dit hoogglanzend gepolijst;

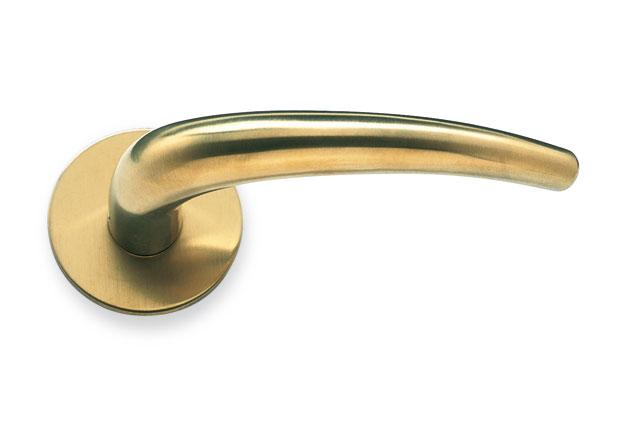

• Sommige onderdelen zijn leverbaar in messing, mat geborsteld of;

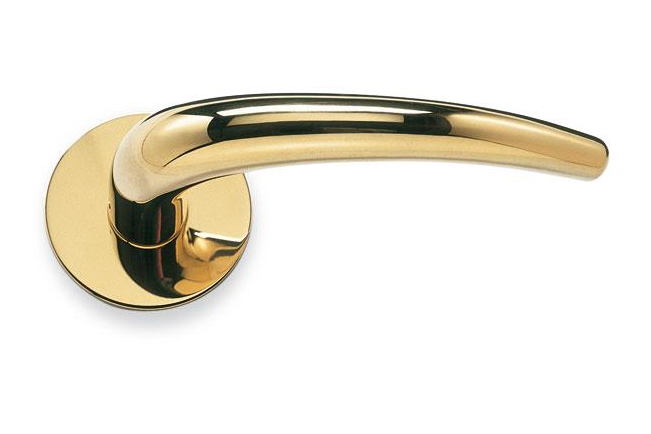

• Messing hoogglanzend gepolijst.

Toebehoren

• Diverse pictogrammen op rozetten of schilden;
• Deurbuffers;
• Brievenbussen: briefplaat of tochtklep;
• Beldrukker: ovaal of rozet;
• Deurring (t.b.v. kijkopening in deur);
• Jashaak;
• Leuningdrager: vlak zadel, hol zadel, zonder zadel;
• Zie ook de brochure.

Hulpstukken

Bevestigingssets moeten soms extra worden besteld.

Prestaties

Vuur, explosie

Brandwerendheid: sommige deurkrukken kunnen worden gebruikt bij branddeuren conform DIN 18273. Het criteria hiervoor is de mogelijkheid voor toepassing van een extra dikke krukstift van 9 x 9 mm.

Gassen, vloeistoffen, vaste stoffen

Bestandheid: doordat er een dunne corrosielaag ontstaat op het RVS is het materiaal daardoor bestand tegen gewone atmosferische omstandigheden, binnen of buiten.

Toepassing

Bruikbaarheid, functioneel

Randi deurbeslag beslaat onder andere deurkrukken, deurknoppen, raambeslag, badkamer- en wc-sloten, rozetten en schilden en is toepasbaar in woonhuizen, kantoren, scholen en openbare gebouwen. Dankzij de hoge dichtheid van het RVS en de eigenschap tot het vormen van een dunne oxidelaag, is het materiaal onder normale omstandigheden corrosiebestendig en binnen of buiten toe te passen. Ook is het oppervlak praktisch ondoordringbaar en glad, waardoor het materiaal een hoge hygiënische kwaliteit heeft.

Bruikbaarheid, economisch

De hardheid van het materiaal maakt dat de producten zeer slijtvast zijn

Verwerking en montage

Transport

Door leverancier.

Opslag

Droog en beschermd.

Verwerking

Montagevoorschriften zijn terug te lezen in de pdf, te vinden in de bijlagen. Verwerking door aannemer, volgens montagevoorschriften fabrikant.

Economische factoren

Prijzen

Volgens opgave dormakaba Nederland B.V.

Leveringsvoorwaarden

Volgens opgave dormakaba Nederland B.V.
