Schuifwand BREEDVELD S70, S90, S110 en S110gl

Schuifwanden van BREEDVELD: beweegbare binnenwanden voor multifunctionele ruimtes

Meer weten over dit product?

Stel een vraag of vraag documentatie aan:
  • CAD-bestanden, BIM-objecten en bestekteksten
  • Brochures en uitvoeringsvoorschriften
  • Projectondersteuning waar nodig

Omschrijving

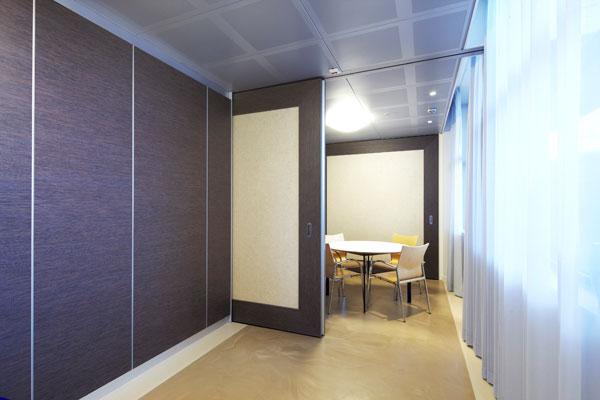

BREEDVELD geluidsisolerende schuifwanden S70, S90, S110 en S110gl zijn beweegbare binnenwanden met bewezen technische prestaties. De zeer hoge geluidsisolerende waarden, het gebruiksgemak, de duurzaamheid en de kwaliteit geven een significante meerwaarde aan ruimteverdeling. BREEDVELD schuifwanden verlaten pas de eigen fabriek wanneer ze moeiteloos schuiven, passen en functioneren. Er kunnen ook deuren in de schuifwanden worden geplaatst. Alles voor optimaal gebruiksgemak van uw schuifwand. BREEDVELD schuifwanden worden altijd op maat gemaakt voor uw project, om perfect aan te kunnen sluiten op uw wensen en de omgeving.

De S70 is op minimale dikte ontwikkeld, maar toch uitgevoerd met een gelast aluminium frame ter voorkoming van kromtrekken. De S90 is de dunste schuifwand waarin ook extra akoestische afdichtingen, zoals telescopische boven- en onder afdichtingen kunnen worden geïntegreerd. De S110 is de schuifwand die esthetisch, technisch en akoestisch veruit de meeste mogelijkheden heeft. De S110gl heeft een extra sterk gelast frame waardoor (grote) glasopeningen tot de mogelijkheden behoren.

Kenmerken

  • Extra dunne S70 beslaat minder ruimte en werkt vooral visueel;
  • S90/S110 bieden geluidsisolerende waarden tot 50 dB;
  • Met of zonder elektrische afdichtingen;
  • Aluminium frame voorkomt kromtrekken;
  • Altijd soepel lopend en licht bedienbaar.

Referentienummers


Samenstelling

Systeemopbouw

BREEDVELD Schuifwanden zijn leverbaar in meerdere uitvoeringen:

  • S70: slimline schuifwand, voor ruimtes waar de eisen aan geluidsisolatie en esthetische uitstraling minder hoog zijn;
  • S90: 90 mm dikke schuifwand met zichtbare kaderprofielen;
  • S110: zwaardere schuifwand met onzichtbare kaderprofielen;
  • S110g: schuifwand met mogelijkheid voor grote glasopeningen.
Elementopbouw, materiaal

BREEDVELD schuifwanden zijn opgebouwd uit de volgende onderdelen:

  • Panelen:
    De panelen zijn opgebouwd uit een robuuste zelfdragende aluminium constructie waarin eventueel het drukmechanisme is aangebracht. Aan weerszijden is het frame voorzien van afgewerkte spaanplaatpanelen. Voor extra geluidsisolatie kunnen de holle ruimten worden opgevuld met minerale wol en kan de beplating worden voorzien van hardboard. De afgewerkte spaanplaatpanelen zijn links en rechts opgesloten in sterke verticale aluminium profielen met diverse afdichtingsrubbers en magneetband. Voor de onder- en bovenafdichting kunnen optioneel akoestische sleepstroken of telescopische boven- en onder afdichtingen worden toegepast. Het houten kader wordt aan de kopse langs kanten opgesloten in verticale aluminium pasprofielen. Deze conische “messing en groef” profielen, voorzien van afdichtingsrubbers en magneetband (14,4 kg/m1), zorgen voor de optimale zij-afsluiting. Bij de S70 bestaat de verticale sluiting uit een aluminium sluitprofiel voorzien van magneetband.
  • Beplating:
    Spaanplaat kwaliteit  E1, persing ca. 680 kg/m³, dikte 12 mm (S70 en S90) of 18 mm (S110), voldoet aan normen EN 14322 en de EN 14323.
  • Afwerking:
    Melamine (kunststof), hardplastic, vinyl, textiel, fineer, lakdragende folie, naaldvilt, etc. Tevens is het mogelijk per paneel een ander oppervlaktemateriaal of kleur toe te passen.
  • Geleiding:
    De panelen schuiven lineair in een rail.
  • Bediening:
    Standaard handbediend met akoestische sleepstroken, optioneel ook met akoestische druklijsten welke handmatig of elektrisch kunnen worden aangedreven.
  • Loopwerk:
    BREEDVELD schuifwanden zijn uitgerust met hoogwaardige gelagerde wielstellen, die uiterst soepel in een aluminium railconstructie lopen. Géén ondergeleiding nodig, wel een (onzichtbare) geleider.
  • Kaderprofielen:
    • S70 en S90: standaard omliggend uitgevoerd, aluminium;
    • S110: standaard terugliggend uitgevoerd, aluminium.
Oppervlaktebehandeling

Melamine is standaard, tegen meerprijzen zijn hardplastic, fineer, naaldvilt, folie, kurk etc. te leveren. Het is tevens mogelijk per zijde een andere afwerking of kleur toe te passen.

Accessoires

Loopdeuren in de schuifwand zijn ook mogelijk.


Vorm en afmeting

Afmetingen

BREEDVELD schuifwanden met een maximale paneelbreedte tot ca. 5.000 mm, afhankelijk van type, hoogte en dB-waarde en een maximale wandhoogte van 6.500 mm, ook afhankelijk van type, hoogte en dB-waarde.

Type

Wanddikte
(mm)

Max. paneelbreedte
(mm)

Max. wandhoogte
(mm)

S70

70

3.500

3.050

S90

90

5.000

3.050

S110

105

5.000

6.500

S110gl

105

5.000

3.500

Gewicht

Beweegbare binnenwanden met een gewicht van ca. 30 - 50 kg/m² afhankelijk van dB-waarde.

Kleur

Kaderprofielen naturel geanodiseerd aluminium, rail in blank aluminium, beide optioneel gemoffeld in RAL kleur. Horizontale geluidsafdichtingen zwart.


Prestaties

Vuur, explosie
  • Brandbaarheid
    Niet onbrandbaar in standaarduitvoeringen. Brandvertragende spaanplaat optioneel.
Gassen, vloeistoffen, vaste stoffen
  • Bestandheid
    Vloeraansluiting watervast. Spaanplaat beplating niet bestand tegen langdurige inwerking van vocht. Optioneel kunnen de panelen worden uitgevoerd in vochtwerende beplating.
Akoestische eigenschappen
  • Luchtgeluidisolatie
    • S70: 16 t/m 41 dB Rw.
    • S90: 36 t/m 46 dB Rw.
    • S110: 38 t/m 53 dB Rw.
    • S110gl: 38 t/m 50 dB Rw.

Toepassing

Bruikbaarheid, functioneel

BREEDVELD schuifwanden zijn toe te passen tussen ruimten die soms als geheel en soms als aparte ruimte gebruikt moeten worden, bijvoorbeeld in kantoren, hotels en scholen. De BREEDVELD schuifwanden kunnen afhankelijk van de vereisten zo worden vervaardigd dat aan weerszijden een vergadering kan plaatsvinden zonder dat er aan de andere kant van de wand overlast van ondervonden wordt.

Ontwerpdetails

De dragende constructie dient voldoende sterk, stijf en waterpas te zijn, rekening houdend met het totale gewicht.

Bestektekst

Raadpleeg de online bestekservice van BREEDVELD.

Andere toepassingen

Breedveld heeft ook schuifwanden S70 (extra dun) en S110g (met extra zwaar stalen frame waardoor dit type geschikt is voor grote glasopeningen).


Verwerking en montage

Transport en montage door BREEDVELD, in overleg ook in het buitenland mogelijk. Neem contact op met BREEDVELD voor de mogelijkheden.


Onderhoud

Onderhoud

Optioneel onderhoudscontract is mogelijk. Neem hierover contact op met BREEDVELD.

Reparatie

Onderdelen en plaatmaterialen kunnen worden vervangen.


Kwaliteit en garantie

Volgens voorwaarden BREEDVELD, 2 jaar, 100% op onderdelen en arbeidsloon. Indien een onderhoudscontract bij BREEDVELD wordt afgesloten wordt de garantie verlengd naar 5 jaar.

Economische factoren

Prijzen

Volgens opgave BREEDVELD, voor een offerte-aanvraag contact opnemen met BREEDVELD.

Leveringsvoorwaarden

Raadpleeg de Algemene Voorwaarden van BREEDVELD.

Levering

Levering af magazijn, tenzij anders is overeengekomen.

Levertijd

In overleg.

Leveringsgebied

Gehele wereld.

Technische service

Neem contact op met BREEDVELD voor advies, ontwerp, productie, planning en montage.

Referenties

Referentieadressen

Referentieadressen op aanvraag bij BREEDVELD.
