Renson geluiddempende ventilatieroosters Multicoust en Variacoust

Thermisch geïsoleerde, zelfregelende ventilatieroosters

Meer weten over dit product?

Stel een vraag of vraag documentatie aan:
  • CAD-bestanden, BIM-objecten en bestekteksten
  • Brochures en uitvoeringsvoorschriften
  • Projectondersteuning waar nodig

Omschrijving

De geluiddempende ventilatieroosters zijn samengesteld uit geëxtrudeerde, aluminium basisprofielen, die onderling koppelbaar zijn, waardoor een grote variatie in afmetingen en inbouw mogelijk is met verschillende plaatsen voor de aan te brengen thermische onderbreking. De kasten zijn eenvoudig te reinigen dankzij de afneembare Airclip en uitneembare dempstof. VariaCoust suskasten geven vrijwel onbeperkte mogelijkheden om opgenomen te worden in het lijnenspel van de gevel, storende effecten zijn tot een minimum beperkt.

De MultiCoust EPC is een compact thermisch geïsoleerd, zelfregelend en geluiddempend ventilatierooster.

Referentienummers


Samenstelling

Systeemopbouw

VariaCoust suskasten met afneembaar geperforeerd binnenprofiel opgebouwd uit koppelbare basisprofielen in vijf inbouwdiepten en vier verschillende luchtdoorlaten:

TypeInbouw-Inbouw-Luchtdoorlaat
 hoogtediepte
   10152025
 mmmmmmmmmmmm
Variacoust 130105130  x
VariaCoust 170105170xxxx
VariaCoust 210105210xxxx
VariaCoust 250105250xxxx
VariaCoust 290105290xxxx
VariaCoust 330105330x
   Luchtdoorlaat
MultiCoust EPC 1151418 22


De thermische onderbreking kan op verschillende plaatsen worden aangebracht, zodat de kast zowel naar binnen als naar buiten kan worden uitgebouwd.

Elementopbouw

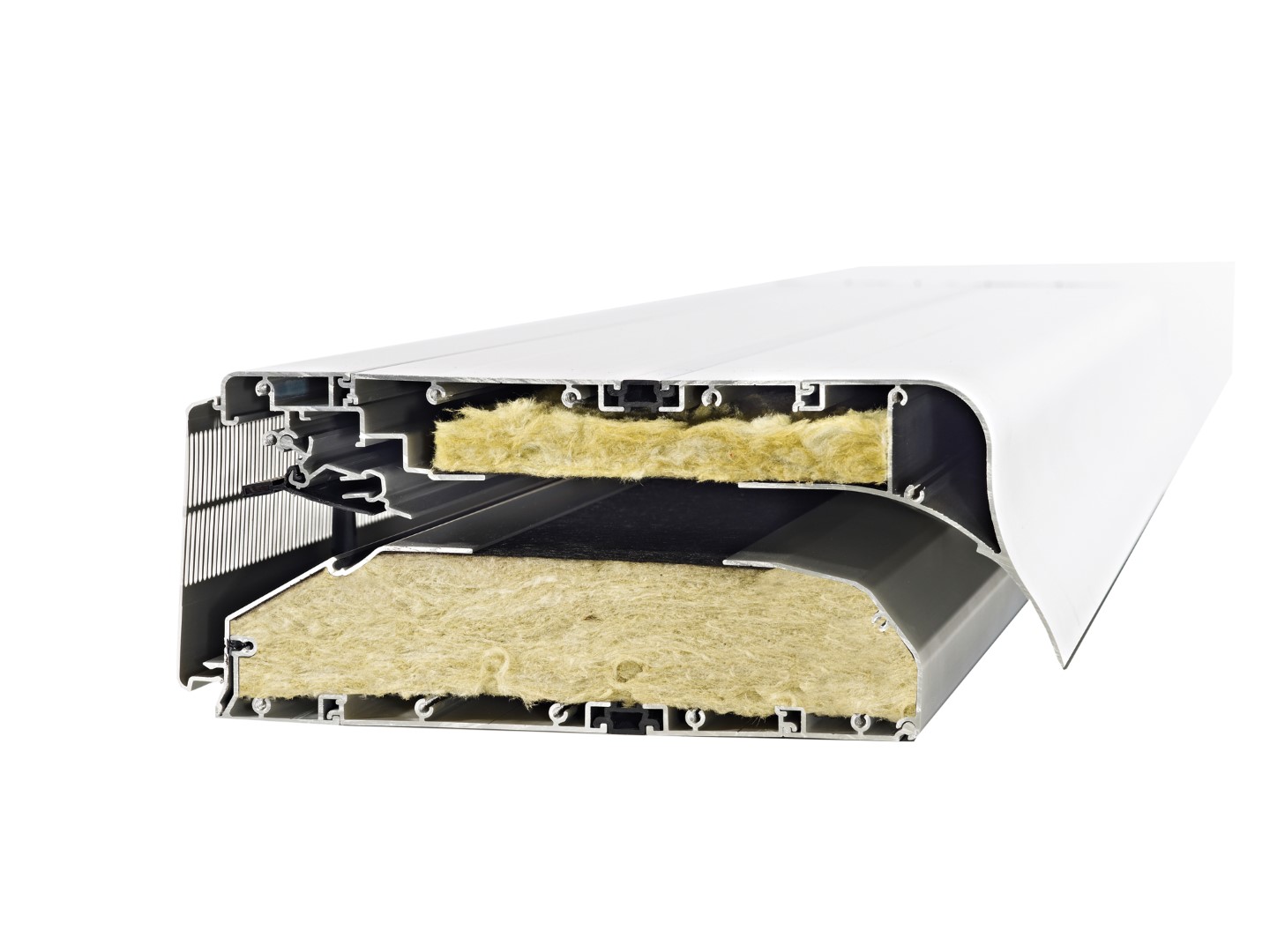

Suskasten samengesteld uit koppelbare aluminium profielen met plaatsingsmogelijkheid van de onderbreking op diverse plaatsen, afgesloten met kunststof einddeksels. Suskasten voorzien van een vulling bestaande uit steenwol platen overtrokken met een zwart mineraal vlies en voorzien van een regelklep. Deze aluminium afsluitklep sluit in gesloten stand aan tegen een neopreen afdichtingsrubber. Op de klep is een hendel gemonteerd voor handbediening, desgewenst kan koord- of stangbediening worden toegepast.

Materiaal

Basisprofielen: aluminium, kwaliteit legering AlMgSi 0,5 (50ST). Steenwol, volumieke massa: 45, 55 en 140 kg/m3. Kunststofonderdelen: POM, ASA en PA6.6/30GV (kleurvast en weersbestendig).

Fabricagemethode

Aluminium profielen: geëxtrudeerd. Kunststof onderdelen: gespoten in spuitgietmatrijzen.

Oppervlaktebehandeling

Geanodiseerd of gemoffeld volgens elektrostatisch poederspuitprocédé, laagdikte 60 µm.

Hulpstukken

Diverse aluminium hoeklijnen ten behoeve van een variabele plaatsing, gemonteerd of los geleverd.


Vorm en afmeting

VormAfgestemd op goede wind-, geluid- en waterdichtheid.
AfmetingenLevering op elke gewenste lengte mogelijk.
OppervlaktestructuurAluminium delen: glad en gesloten.
KleurGeanodiseerd: naturel (VB6/A20/VOM1). Gemoffeld: volgens RAL-kleuren­kaart. Kunststof onderdelen en einddeksels: zwart.

Prestaties

Luchtdoorlatendheid

Alle typen zijn door Adviesburo Sight getest op de luchtdoorlatendheid in gesloten stand (rapport aanwezig).

Waterdichtheid

Bij beproeving volgens NEN 3660/NEN 3661 hebben de kasten een goede waterdichtheid en luchtdoorlatendheid in gesloten stand en voldoen aan de hoogste klasse (K 100) (rapport aanwezig). De kasten voldoen aan de weerstandseis uit NPR 1088 (rapport aanwezig).

Bestandheid

Bestand tegen aantasting door vers cement en kalk (binnen de normale beperking geldend voor geanodiseerde en gemoffelde aluminium oppervlakken).

Geleiding

Warmtedoorgangscoëfficiënt: op aanvraag.

Kleurechtheid

Geanodiseerd aluminium: geen verkleuring. Gemoffeld aluminium: kleurecht (10 jaar Qualicoat-garantie op kleurvastheid en hechting volgens NBS).

Luchtgeluidsisolatie

Alle typen zijn getest door Adviesburo Sight op basis van een meetopstelling volgens NEN 20140 (ISO 140-1960) en zijn in overeenstemming met ontwerpnorm NEN 20140-3. De meetresultaten zijn gebaseerd op NEN 52210. Gemeten zijn het genormeerd niveauverschil voor buitengeluid, luchtverkeer en railverkeer (Dne,A) in dB(A) en de dempingswaarde van de kast Ra,netto in dB(A) en Rq,A in dB(A).


Toepassing

Bruikbaarheid, functioneel

Suskasten voor plaatsing rechtstreeks op het glas of op een tussenregel in alle raamsoorten, zowel binnen- als buitenbeglazing.

Ontwerpdetails

Geschikt voor standaard kozijndetails vlg. KVT 95 en NPR 3671.


Verwerking en montage

Transport

Volgens opgave van Renson en aangestelde dealers.

Opslag

Droog en beschermd.

Voorbereiding

Raamkozijn dan wel glas zo nodig pasmaken.

Verwerking

Door afnemer, vlg. voorschriften/aanwijzingen van de fabrikant.

Keuring

KOMO-attest beschikbaar eind 2005.


Kwaliteit en garantie

Fabrieksgarantie tien jaar.

Economische factoren

Prijzen

Volgens opgave van Renson en aangestelde dealers.

Leveringsvoorwaarden

Volgens opgave van Renson en aangestelde dealers.

Levering

Door Renson en aangestelde dealers.

Leveringsgebied

Europa.

Technische service

Advisering, (her)berekeningen, advies en begeleiding, ook door dealers.
Uitgebreide documentatie met schaaltekeningen, inbouwvoorbeelden, bestekteksten, softwareprogramma's en testrapporten.

Referenties

Referentie adressen

Volgens opgave Renson en aangestelde dealers.
