Renson thermisch geïsoleerde draaiventilatieroosters

Renson thermisch geïsoleerde draaiventilatieroosters zijn geschikt voor plaatsing in hout, kunststof en aluminium

Meer weten over dit product?

Stel een vraag of vraag documentatie aan:
  • CAD-bestanden, BIM-objecten en bestekteksten
  • Brochures en uitvoeringsvoorschriften
  • Projectondersteuning waar nodig

Omschrijving

Renson thermisch geïsoleerde draaiventilatieroosters zijn samengesteld uit aluminium extrusieprofielen. De draaiventilatieroosters zijn geschikt voor woning- en utiliteitsbouw, zowel nieuwbouw als renovatie, en voor plaatsing zowel in houten, kunststof als aluminium delen.

Referentienummers

  • Ventilatieroosters
  • MULTIAIR CLASSIC; MULTIAIR DESIGN; JUNIOR 150 DESIGN
  • (31) Wandopeningen, buiten
  • 30.36 roosters
  • Kozijn ventilatieroosters

Samenstelling

Systeemopbouw, elementopbouw

Thermisch geïsoleerde draaiventilatieroosters Easy-Clean:

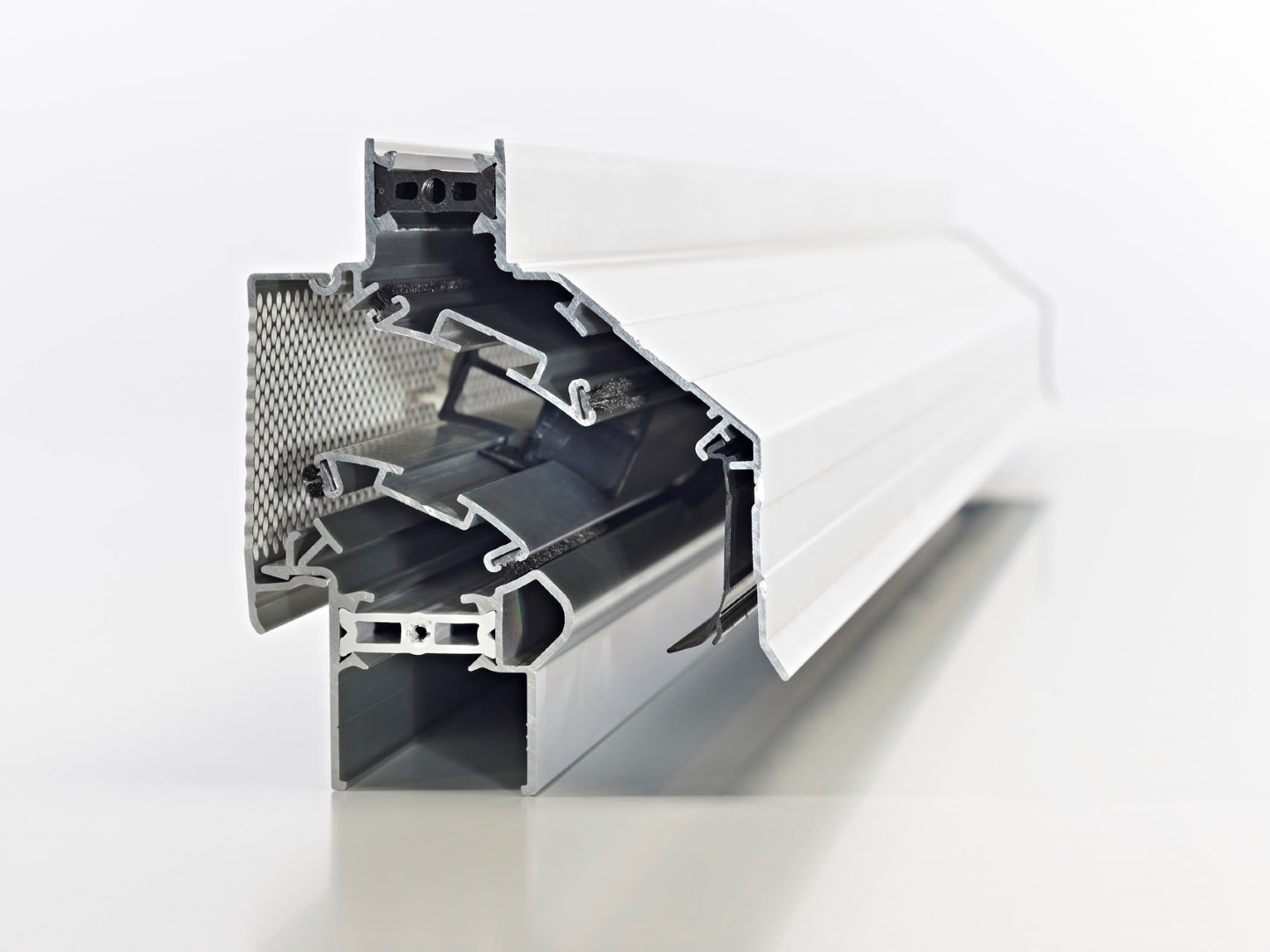

  • MultiAir Classic: draaiventilatierooster met gehoekte buitenkap en met drukcompenserende klep die, onafhankelijk van de windkracht, een constanter debiet geeft;
  • MultiAir Design: draaiventilatierooster met drukcompenserende klep en afgeronde buitenkap;
  • Junior 150 Design: draaiventilatierooster met afgeronde buitenkap voor plaatsing in kozijnen, ramen en deuren van aluminium, staal, hout of kunststof, rechtstreeks op glas of tussenregel met drukcompenserende klep, die onafhankelijk van de windkracht, een constanter debiet geeft.
Materiaal
  • Profielen en draaicilinder: hoogwaardige aluminiumlegering: AlMgSi 0,5 (50 ST).
  • Isolatie: kunststof strippen of tweecomponenten-giethars.
  • Afdichting: borstels met polypropyleeninlage.
  • Kunststofonderdelen: samenstelling van ABS, polycarbonaat en polyacetaat.
Fabricagemethode
  • Thermisch geïsoleerde draaiventilatieroosters zijn gefabriceerd uit:
    • Aluminium profielen: extrusieprocedé.
    • Kunststofonderdelen: gespoten in spuitgietmatrijzen.
Oppervlaktebehandeling
  • Geanodiseerd, laagdikte: 15-20 µm, volgens Qualanod-procedé.
  • Gemoffeld, laagdikte: 60-100 µm, volgens Qualicoat-procedé.
Hulpstukken

Bevestigingsmiddelen, glasprofielen en beglazingsrubbers.


Vorm en afmeting

Vorm

Zie illustraties.

Afmetingen, gewicht

Type Easy-Clean

hoogte, mm

glas-aftrek, mm

gewicht, N/m2

MultiAir Classic

107

92

22

MultiAir Design

107

92

22

Junior 150 Design

94

79

20

Oppervlaktestructuur

Aluminiumdelen: glad.

Kleur
  • Geanodiseerd: decoratieve naturelkleur (VB6/A20/VOM1) of een speciale kleuranodisatie.
  • Gemoffeld: volgens RAL-kleurenkaart, afhankelijk van type bicolor mogelijk.
Glans

Afhankelijk van de oppervlaktebehandeling.


Prestaties

Productsterkte

Sterkte en stijfheid: voldoet aan NEN 3661.

Brandbaarheid

Aluminium onbrandbaar volgens NEN 6064.

Gedrag bij brand

Aluminium vervormt bij een temperatuur van ca. 600°C.

Luchtdoorlatendheid, waterdichtheid

Voldoen aan NEN 3661.

Bestandheid

Bestand tegen klimaat- en weersinvloeden.

Geleiding
  • Temperatuurfactor F: zie onderstaande tabel.
  • Warmtedoorgangscoëfficiënt, U in W/(m2·K): zie onderstaande tabel.

Type Easy-Clean

nom. lucht-
doorlaat

Dne,A

Rq,A

temp.
factor

therm. isolatie



qv (dm3/s.m)

dB(A)

dB(A)

F

W/(m2·K)

MultiAir Classic

10,6; 13,8; 19,2; 20,6

26

-2; -2; -2; -1

0,47

3,9

MultiAir Design

11,1; 13,9; 18,8; 20,3

26

-2; -2; -2; -1

0,47

3,9

Junior 150 Design

12

26

-3,2

0,80

2,7

Kleurechtheid
  • Geanodiseerd aluminium: geen verkleuring, bestand tegen UV-straling.
  • Gemoffeld aluminium: 10 jaar garantie op kleurvastheid en hechting volgens NBS, bestand tegen UV-straling.
Luchtgeluidsisolatie

Volgens NEN 20140 (ISO 140): zie Tabel 1.

Capaciteit

Nominale luchtdoorlaat qv: zie Tabel 1.


Toepassing

Bruikbaarheid, functioneel

Draaiventilatieroosters geschikt voor plaatsing direct op glas in alle soorten schuifdelen, zowel binnen- als buitenbeglazing. Geschikt voor de woning- en utiliteitsbouw, zowel nieuwbouw als renovatie.

Bruikbaarheid, economisch

Door naar boven gerichte ventilatietoevoer over de gehele lengte vindt een meer gelijkmatige ventilatietoevoer plaats waardoor de behaaglijkheid in de ruimte wordt vergroot.

Bruikbaarheid, voorschriften
  • Geschikt voor standaard kozijndetails schuifdelen volgens KVT 95.
  • KOMO-attest nr. 40002/96 op basis van BRL 5701.

Verwerking en montage

Transport

Door of namens Renson.

Opslag

Droog en beschermd.

Voorbereiding

Kozijnen dan wel glaspanelen controleren op maatvoering en toleranties en zo nodig pasklaar maken.

Verwerking

Montage door aannemer of kozijnleverancier, volgens voorschriften en aanwijzingen van de fabrikant.


Kwaliteit en garantie

Fabrieksgarantie tien jaar.

Economische factoren

Prijzen

Volgens opgave van Renson.

Leveringsvoorwaarden

Volgens algemene leverings- en betalingsvoorwaarden gedeponeerd bij het Handelsregister te Kortrijk en vermeld in prijslijsten en offertes.

Levering

Door Renson en aangestelde dealers.

Levertijd

2-3 weken; uit voorraad via wederverkopers/dealers.

Leveringsgebied

Europa, USA en Japan.

Verpakking

In prijs begrepen, verpakking in folie en containers.

Technische service

Uitgebreide documentatie met schaaltekeningen, inbouwvoorbeelden, STABU-bestekteksten, softwareprogramma's en testrapporten.

Referenties

Referentie adressen

Volgens opgave Renson.
