TronicTop 50 elektronisch ventilatierooster

Referentienummers

• Ventilatieroosters
• TRONICTOP 50
• (31)G Lateien
• 30.36 roosters
• Elektrische ventilatieroosters, Woningventilatie, Ventilatiesysteem c, Ventilatieroosters, Kozijn ventilatieroosters

Samenstelling

Systeemopbouw

Het grote voordeel van de TronicTop 50 is dat dit elektronisch gestuurd ventilatierooster snel en eenvoudig achter het buitenspouwblad geplaatst kan worden, zodat het van buitenaf 'onzichtbaar' is. Discrete plaatsing op elk type kozijn met een vlak aluminium buitenprofiel is ook een mogelijkheid.

Elementopbouw

Ventilatierooster:

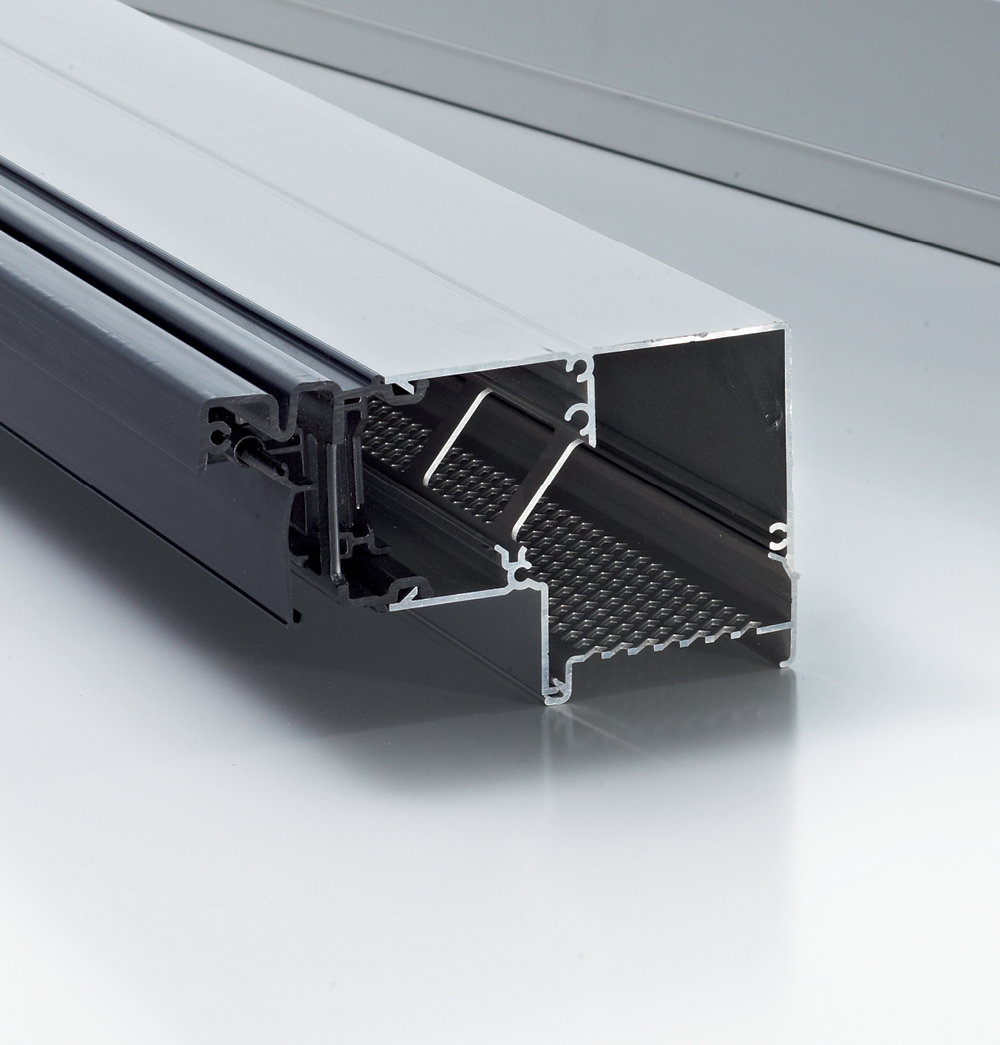

• Het ventilatiegedeelte omvat een ventilatierooster dat geheel bovenop het kozijn kan worden geplaatst, onzichtbaar in de spouw. De geperforeerde binnenkap fungeert als insectenwering;
• Het ventilatierooster is vervaardigd van geëxtrudeerd aluminium en kunststof componenten;
• De constructie bestaat uit een afneembaar binnendeel en een vast buitendeel, de verbinding is thermisch onderbroken zodat geen koudebrug wordt gevormd. Het buitendeel omvat een kunststof profiel waarop een optioneel vlak aluminium profiel (buitenkap) kan worden geklikt. Het aluminium binnendeel is van verticale perforatie voorzien die als insectenwering fungeert. De uiteinden vna de roosters zijn van kunststof kopschotten voorzien;
• Het ventilatierooster kan in 4 uitvoeringen worden geleverd:
  • TronicTop 50 Corto;
  • TronicTop 50 Medio;
  • TronicTop 50 Alto;
  • TronicTop 50 Largo.

Bediening:

• Ventilatierooster: elektronisch gestuurd, op het rooster of op afstand;

Materiaal

• Vrijwel alle componenten zijn vervaardigd uit aluminiumlegering EN AW 6063 T66;
• De kunststof onderdelen zijn van ABS (acrylonitrilbutadieensysteem); slagvast, kleurvast, weerbestendig.

Oppervlaktebehandeling, kleur

De aluminium componenten kunnen in een geanodiseerde uitvoering (laagdikte 15-20 µm) of in een gemoffelde uitvoering (polyester poedercoating, laagdikte 60-80 µm) geleverd worden. De gemoffelde uitvoeringen zijn ook als ‘Bi-color’ te leveren (binnen– en buitenzijde in een andere RAL-kleur), bij toepassing in combinatie met de optionele aluminium buitenkap. De kunststof eindstukken kunnen naar keuze in de kleuren zwart of wit worden geleverd.

Toebehoren

• Bekabeling t.b.v. RF - aansturing, door 230 VAC aansluiting waarbij kabel vaste kern naar het rooster voor voeding servomotor (3-aderig of 3 x 1,5 mm²);
• Bekabeling t.b.v. Wired - aansturing, door 24 VDC aansluiting waarbij kabel vaste kern naar het rooster voor voeding servomotor (2 x 0,8 mm²) en communicatie (3 x 0,8 mm²) of 5 - aderig (0,8 mm²).

Vorm en afmeting

Vorm

De TronicTop 50 ventilatieroosters zijn rechthoekig.

Afmetingen

De inbouwdiepte kan op de kozijnmaat worden aangepast (niet in- of uitschuifbaar per type); daarbij is een keuze uit 4 maattypen:

• TronicTop 50 Corto: van 35 tot 50 mm;
• TronicTop 50 Medio: van 50 tot 80 mm;
• TronicTop 50 Alto: van 80 tot 100 mm;
• TronicTop 50 Largo: van 100 tot 120 mm.

Prestaties

Mechanische eigenschappen

Productsterkte: het TronicTop 50 ventilatierooster is vormvast en voldoet aan relevante sterkte-eisen voor het toepassingsgebied overeenkomstig NEN 1087 en NPR 1088.

Vuur, explosie

Brandbaarheid: aluminium onderdelen zijn onbrandbaar volgens NEN 6064, bij ± 600°C gaan de profielen vervormen.

Gassen, vloeistoffen, vaste stoffen

• Ventilatiecapaciteit Qv bij 1 Pa (dm³/(s.m)): 14,8;
• Waterdichtheid: in gesloten stand voldoen de roosters aan klasse K 100 volgens NEN 3660 en 3661 (waterdicht tot 1.000 Pa en winddicht tot 650 Pa);
• Bestandheid: alle componenten zijn corrosievast en bestand tegen klimaat- en weersinvloeden. Sterke zuren en alkalische verontreinigingen (cementwater) kunnen op geanodiseerde oppervlakken plaatselijk verkleuring veroorzaken.

Thermische eigenschappen

Uitzetting: de lineaire uitzettingscoëfficiënt van aluminium bedraagt 23.10^-6K^-1 (bij een temperatuurtraject van 20°C tot 100°C).

Optische eigenschappen

Kleurechtheid: onder invloed van UV-stralen ondergaan de gemoffelde oppervlakken enige verkleuring; de geanodiseerde oppervlakken blijven kleurecht en vertonen geen verkleuring. Het zonweringdoek is kleurecht.

Akoestische eigenschappen

Geluidsniveauverschil volgens NEN EN ISO 717:

• Dne,W (C;Ctr) (dB) (open stand): 27 (0;-1);
• Dne,A (dB(A)) (open stand): 27;
• Dne,Atr (dB(A)) (open stand): 26;
• RqA,tr (dB(A)) (open stand): -2,3.

Elektriciteit, magnetisme, straling

Regeling: 24 VDC (Wired) of 230 VAC (RF).

Toepassing

Bruikbaarheid, functioneel

• TronicTop 50 is geschikt voor plaatsing op zowel houten, aluminium als kunststof kozijnen;
• TronicTop 50 ventilatieroosters zijn geschikt voor toepassing in particuliere woningbouw en utiliteitsbouw (kantoren, scholen, zorgstellingen,…);
• Geschikt voor nieuwbouw- en renovatieprojecten;
• De roosters worden op een kozijn gemonteerd, naar keuze in of uit het zicht (achter het buitenspouwblad);
• Als onderdeel binnen het DucoTronic (Plus) System.

Verwerking en montage

Opslag

In het werk dienen de componenten droog en beschermd tegen mechanische beschadigingen te worden opgeslagen.

Verwerking

De montage wordt, volgens de montagevoorschriften van de fabrikant, door de aannemer of kozijnleverancier verzorgd.

Onderhoud

Doordat het geponste binnenrooster eenvoudig af te nemen is, is het onderhoud gemakkelijk door de bewoner uit te voeren. De aluminium onderdelen kunnen met een vochtige doek en huishoudelijke niet-schurende reinigingsmiddelen worden schoongemaakt. Zie onderhoudsvoorschriften van de fabrikant.

Kwaliteit en garantie

TronicTop 50 ventilatieroosters voldoen aan de eisen van NEN 1087, NPR 1088 en KOMO. De roosters worden met een garantie van 10 jaar geleverd. Voor de elektrische componenten geldt een garantie van 2 jaar. Een volledige garantieverklaring kan bij Duco ‘Ventilation & Sun Control’ NV worden opgevraagd

Economische factoren

Prijzen

De meest recente prijzen zijn bij de leveranciers op te vragen.

Levering

De levering vindt plaats op basis van de Algemene leverings- en betalingsvoorwaarden van Duco ‘Ventilation & Sun Control’ NV.

Leveringsgebied

Het leveringsgebied omvat geheel Europa.

Technische service

Duco ‘Ventilation & Sun Control’ NV levert technische service in de vorm van toepassingsadvies, technische documentatie, tekeningen, berekeningen, bestekteksten en montage-instructies.

Milieu en gezondheid

Duco ‘Ventilation & Sun Control’ NV kiest resoluut voor natuurlijke ventilatie. Verse buitenlucht wordt via de toevoerroosters rechtstreeks in huis binnen gebracht. Er wordt dus niet gewerkt met complexe  en moeilijk te onderhouden kanalen. Op die manier staat Duco garant voor een gezond en comfortabel binnenklimaat. Bovendien wordt er slechts gebruik gemaakt van 1 gelijkstroommotor voor de afvoer van vervuilde lucht, de aanvoer gebeurt volledig natuurlijk.

De Vraaggestuurde Natuurlijke Ventilatiesystemen zorgen er bovendien voor dat er enkel waar en wanneer nodig geventileerd wordt. Dat levert een forse energiebesparing op.

Referenties

Op aanvraag wordt door Duco ‘Ventilation & Sun Control’ NV een referentielijst toegezonden waarin TronicTop 50 ventilatie- en buitenzonweringsystemen werden toegepast.
