TronicTop 60 elektronisch ventilatierooster

Referentienummers

• Ventilatieroosters
• TRONICTOP 60
• (57) Luchtbehandelingsvoorzieningen
• 30.36 roosters
• Woningventilatie, Ventilatiesysteem c, Kozijn ventilatieroosters, Elektrische ventilatieroosters

Samenstelling

Systeemopbouw

Optioneel beschikbaar met extra akoestische dempingsmousse (AK en AK+).

Elementopbouw

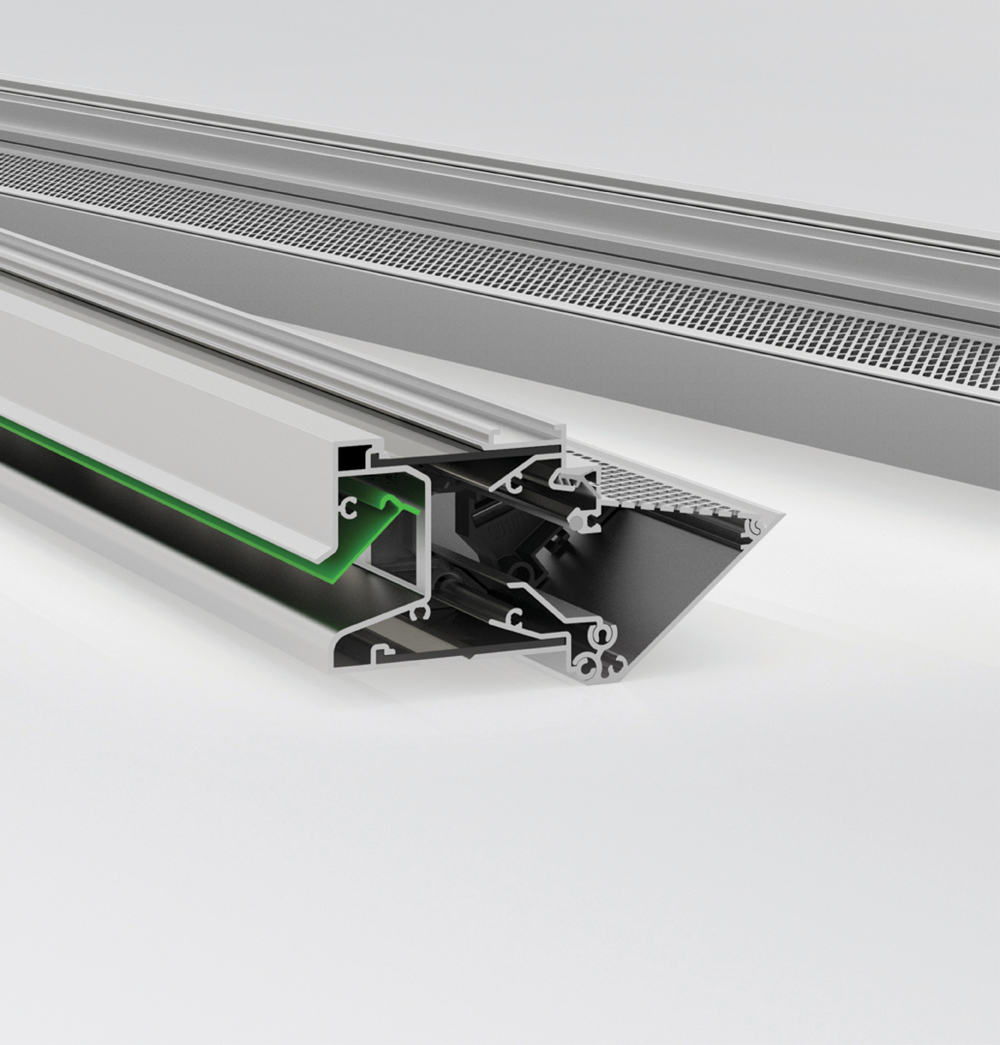

Ventilatierooster:

• Het ventilatiegedeelte omvat een ventilatierooster dat geheel bovenop het kozijn kan worden geplaatst. De geperforeerde binnenkap met onzichtbare ponsing fungeert als insectenwering;
• Het ventilatierooster is vervaardigd van geëxtrudeerd aluminium en kunststof componenten;
• De constructie bestaat uit een afneembaar binnendeel en een vast buitendeel, de verbinding is thermisch onderbroken zodat geen koudebrug wordt gevormd. Het aluminium binnendeel is van perforatie voorzien die als insectenwering fungeert. De uiteinden van de roosters zijn van kunststof kopschotten voorzien;
• Het ventilatierooster kan in 6 uitvoeringen worden geleverd:
  • TronicTop 60 Corto;
  • TronicTop 60 Basso;
  • TronicTop 60 Medio;
  • TronicTop 60 Alto;
  • TronicTop 60 Largo;
  • TronicTop 60 Grando.

Bediening:

• Ventilatierooster: elektronisch gestuurd, op het rooster of op afstand;

Materiaal

• Vrijwel alle componenten zijn vervaardigd uit aluminiumlegering EN AW 6063 T66;
• De kunststof onderdelen zijn van ABS (acrylonitrilbutadieensysteem); slagvast, kleurvast, weerbestendig.

Oppervlaktebehandeling, kleur

De aluminium componenten kunnen in een geanodiseerde uitvoering (laagdikte 15 - 20 µm) of in een gemoffelde uitvoering (polyester poedercoating, laagdikte 60 - 80 µm) geleverd worden. De gemoffelde uitvoeringen zijn ook als ‘Bi-color’ te leveren (binnen– en buitenzijde in een andere RAL-kleur). De kunststof eindstukken kunnen in alle Ral-kleuren gemoffeld worden.

Toebehoren

• Geponst, afneembaar, insectenwerend binnenrooster met geïntegreerde kunststofklep;
• Bekabeling t.b.v. RF - aansturing, door 230 VAC aansluiting waarbij kabel vaste kern naar het rooster voor voeding servomotor (3-aderig of 3 x 1,5 mm²);
• Bekabeling t.b.v. Wired - aansturing, door 24 VDC aansluiting waarbij kabel vaste kern naar het rooster voor voeding servomotor (2 x 0,8 mm²) en communicatie (3 x 0,8 mm²) of 5 - aderig (0,8 mm²).

Vorm en afmeting

Afmetingen

De inbouwdiepte kan op de kozijnmaat worden aangepast (niet in- of uitschuifbaar per type); daarbij is een keuze uit 6 maattypen:

• TronicTop 60 Corto, ondermaat roosterbreedte 68 mm;
• TronicTop 60 Basso, ondermaat roosterbreedte 88 mm;
• TronicTop 60 Medio, ondermaat roosterbreedte 108 mm;
• TronicTop 60 Alto, ondermaat roosterbreedte 128 mm;
• TronicTop 60 Largo, ondermaat roosterbreedte148 mm;
• TronicTop 60 Grando, ondermaat roosterbreedte 168 mm.

Prestaties

Mechanische eigenschappen

• Productsterkte: het TronicTop 60 ventilatierooster is vormvast en voldoet aan relevante sterkte-eisen voor het toepassingsgebied overeenkomstig NEN 1087 en NPR 1088.

Vuur, explosie

• Brandbaarheid: aluminium onderdelen zijn onbrandbaar volgens NEN 6064, bij ± 600°C gaan de profielen vervormen.

Gassen, vloeistoffen, vaste stoffen

• Waterdichtheid: in gesloten stand voldoen de roosters aan klasse K 100 volgens NEN 3660 en 3661 (waterdicht tot 650 Pa en winddicht tot 650 Pa);
• Bestandheid: alle componenten zijn corrosievast en bestand tegen klimaat- en weersinvloeden. Sterke zuren en alkalische verontreinigingen (cementwater) kunnen op geanodiseerde oppervlakken plaatselijk verkleuring veroorzaken;
• Luchtdoorlaat (Qv) en geluidsniveauverschil TronicTop 60 volgens NEN EN ISO 717:

Thermische eigenschappen

• Uitzetting: de lineaire uitzettingscoëfficiënt van aluminium bedraagt 23.10^-6K^-1 (bij een temperatuurtraject van 20°C tot 100°C).

Optische eigenschappen

• Kleurechtheid: onder invloed van UV-stralen ondergaan de gemoffelde oppervlakken enige verkleuring; de geanodiseerde oppervlakken blijven kleurecht en vertonen geen verkleuring.

Akoestische eigenschappen

• Geluidsniveauverschil volgens NEN EN ISO 717:

Elektriciteit, magnetisme, straling

• Regeling: 24 VDC (Wired) of 230 VAC (RF).

Toepassing

Bruikbaarheid, functioneel

• TronicTop 60 is geschikt voor plaatsing  op zowel houten, aluminium als kunststof kozijnen;
• TronicTop 60 ventilatieroosters zijn geschikt voor toepassing in particuliere woningbouw en utiliteitsbouw (kantoren, scholen, zorgstellingen,…);
• Geschikt voor nieuwbouw- en renovatieprojecten;
• Als onderdeel binnen het DucoTronic (Plus) System.

Verwerking en montage

Opslag

In het werk dienen de componenten droog en beschermd tegen mechanische beschadigingen te worden opgeslagen.

Verwerking

De montage wordt, volgens de montagevoorschriften van de fabrikant, door de aannemer of kozijnleverancier verzorgd.

Onderhoud

Doordat het geponste binnenrooster eenvoudig af te nemen is, is het onderhoud gemakkelijk door de bewoner uit te voeren. De aluminium onderdelen kunnen met een vochtige doek en huishoudelijke niet-schurende reinigingsmiddelen worden schoongemaakt. Zie onderhoudsvoorschriften van de fabrikant.

Kwaliteit en garantie

TronicTop 60 ventilatieroosters voldoen aan de eisen van NEN 1087, NPR 1088 en KOMO. De roosters worden met een garantie van 10 jaar geleverd.  Voor de elektrische componenten geldt een garantie van 2 jaar. Een volledige garantieverklaring kan bij Duco ‘Ventilation & Sun Control’ NV worden opgevraagd.

Economische factoren

Prijzen

De meest recente prijzen zijn bij de leveranciers op te vragen.

Levering

De levering vindt plaats op basis van de Algemene leverings- en betalingsvoorwaarden van Duco ‘Ventilation & Sun Control’ NV.

Leveringsgebied

Het leveringsgebied omvat geheel Europa.

Technische service

Duco ‘Ventilation & Sun Control’ NV levert technische service in de vorm van toepassingsadvies, technische documentatie, tekeningen, berekeningen, bestekteksten en montage-instructies.

Milieu en gezondheid

Duco ‘Ventilation & Sun Control’ NV kiest resoluut voor natuurlijke ventilatie. Verse buitenlucht wordt via de toevoerroosters rechtstreeks in huis binnen gebracht. Er wordt dus niet gewerkt met complexe  en moeilijk te onderhouden kanalen. Op die manier staat Duco garant voor een gezond en comfortabel binnenklimaat. Bovendien wordt er slechts gebruik gemaakt van 1 gelijkstroommotor voor de afvoer van vervuilde lucht, de aanvoer gebeurt volledig natuurlijk.

De Vraaggestuurde Natuurlijke Ventilatiesystemen zorgen er bovendien voor dat er enkel waar en wanneer nodig geventileerd wordt. Dat levert een forse energiebesparing op.

Referenties

Op aanvraag wordt door Duco ‘Ventilation & Sun Control’ NV een referentielijst toegezonden waarin TronicTop 60 ventilatieroosters werden toegepast.
