TronicMax HD suskast

TronicMax HD, elektronisch gestuurde suskast voor hellende daken speciaal ontwikkeld voor plaatsing in hellende daken

Meer weten over dit product?

Stel een vraag of vraag documentatie aan:
  • CAD-bestanden, BIM-objecten en bestekteksten
  • Brochures en uitvoeringsvoorschriften
  • Projectondersteuning waar nodig

Omschrijving

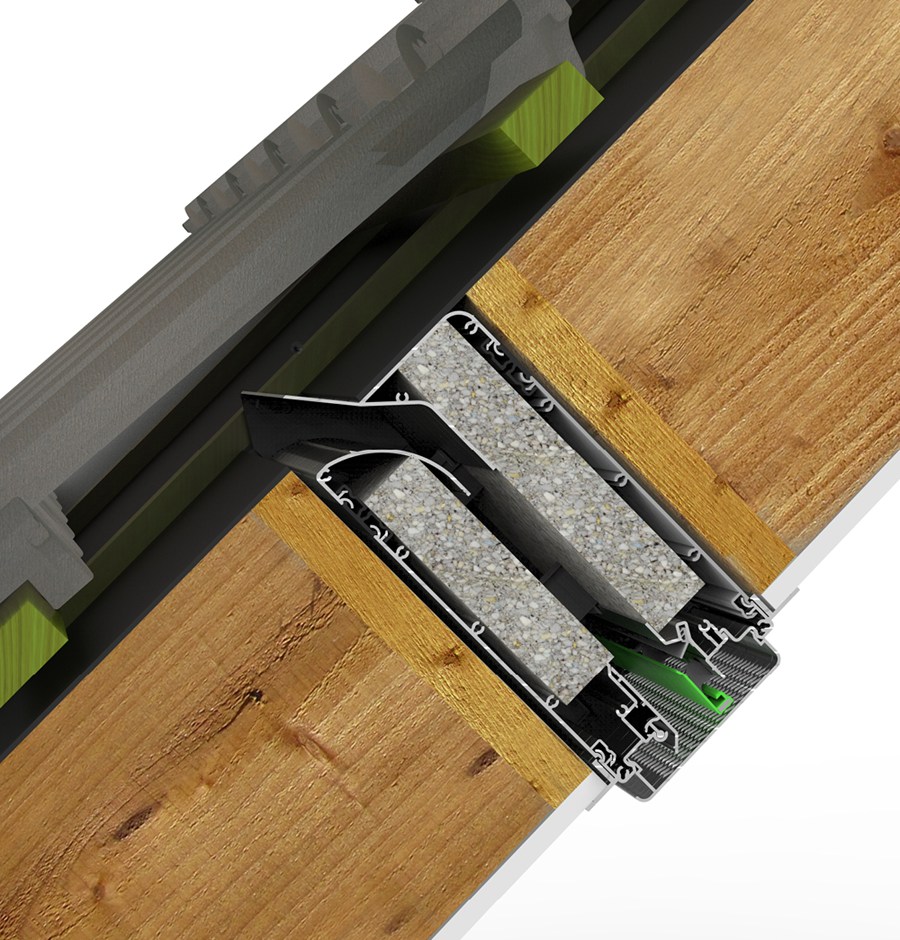

De TronicSkyMax HD, toepasbaar voor hellende daken vanaf 25 graden, wordt van buitenaf discreet weggewerkt achter een ventilatiedakpan en in compacte kalf geplaatst. Afhankelijk van de dikte van het dak, zijn er verschillende mogelijkheden.

Kenmerken

  • Onzichtbare plaatsing in het dakpakket achter de dakbedekking;
  • Te gebruiken binnen het DucoTronic (Plus) System.

Referentienummers


Samenstelling

Systeemopbouw

Afhankelijk van de dikte van het dak, zijn er verschillende mogelijkheden. Het typenummer geeft in mm de maat van de luchtspleet aan:

  • TronicMax Corto 10/15/20/25 HD (tot maximale dakdikte 150 mm);
  • TronicMax Medio 10/15/20/25 HD (tot maximale dakdikte 200 mm);
  • TronicMax Alto 10/15/20/25 HD (tot maximale dakdikte 250 mm);
  • TronicMax Largo 10/15/20/25 HD (tot maximale dakdikte 300 mm).
Elementopbouw
  • Ventilatierooster:
    • Het ventilatiegedeelte omvat een thermisch, geïsoleerd TronicMax HD ventilatierooster. Via een afneembare binnenkap, met geïntegreerde actieve ventilatieklep, zijn alle componenten van het ventilatierooster probleemloos bereikbaar. De geperforeerde binnenkap fungeert als insectenwering;
    • Het ventilatierooster is vervaardigd van geëxtrudeerd aluminium en kunststof componenten;
    • De constructie bestaat uit een afneembaar binnendeel en een vast buitendeel, de verbinding is thermisch onderbroken zodat geen koudebrug wordt gevormd. De uiteinden zijn van kunststof kopschotten voorzien.
  • Bediening:
    • Ventilatierooster: elektronisch gestuurd: op het rooster of op afstand.
Materiaal
  • Vrijwel alle componenten zijn vervaardigd uit aluminium legering EN AW - 6063 T66;
  • De kunststof onderdelen zijn van ABS (acrylonitrilbutadieensysteem), slagvast, kleurvast, weerbestendig;
  • Dempingstof: geperst vlokkenschuim 80, 100, 120, 160 en 200 kg/m³;
Oppervlaktebehandeling, kleur

De aluminium componenten kunnen in een geanodiseerde uitvoering (laagdikte 15-20 µm) of in een gemoffelde uitvoering (polyester poedercoating, laagdikte 60-80 µm) geleverd worden. De gemoffelde uitvoeringen zijn ook als ‘Bi-color’ te leveren (binnen– en buitenzijde in een andere RAL-kleur). De kunststof eindstukken zijn verkrijgbaar in het wit of het zwart.

Toebehoren
  • Afneembaar, geponst, insectenwerend binnenrooster;
  • Bekabeling t.b.v. RF – aansturing, door 230 VAC aansluiting waarbij kabel vaste kern naar het rooster voor voeding servomotor (3-aderig of 2 x 1,5 mm²);
  • Bekabeling t.b.v. Wired – aansturing, door 24 VDC aansluiting waarbij kabel vaste kern naar het rooster voor voeding servomotor (2 x 0,8 mm²) en communicatie (3 x 0,8 mm²) of 5 – aderig (0,8 mm²).

Vorm en afmeting

Afmetingen
  • Roosterhoogte: 105 mm;
  • Inbouwhoogte bij compacte kalf: 115 mm;
  • Roosterhoogte met compacte kalf: 145 mm;
  • Maximaal bedienbare kleplengte: 1.500 mm.

Prestaties

Mechanische eigenschappen

Productsterkte: de TronicMax HD suskast is vormvast en voldoet aan relevante sterkte-eisen voor het toepassingsgebied overeenkomstig NEN 1087 en NPR 1088.

Vuur, explosie

Brandbaarheid: aluminium onderdelen zijn onbrandbaar volgens NEN 6064, bij ± 600°C gaan de profielen vervormen.

Gassen, vloeistoffen, vaste stoffen
  • Waterdichtheid: in gesloten stand voldoen de roosters aan klasse K 100 volgens NEN 3660 en 3661 (waterdicht tot 1.050 Pa en winddicht tot 600 Pa);
  • Bestandheid: alle componenten zijn corrosievast en bestand tegen klimaat- en weersinvloeden. Sterke zuren en alkalische verontreinigingen (cementwater) kunnen op geanodiseerde oppervlakken plaatselijk verkleuring veroorzaken;
  • Luchtdoorlaat (Qv) en geluidsniveauverschil TronicMax HD volgens NEN EN ISO 717:



Type

Ventilatie-capaciteit bij 1 Pa per m (dm³/s)

Dn,e,W (C;Ctr) open stand (dB)

Dne,A open stand (dB(A))

Dne,Atr open stand (dB(A))

Rq,A,tr open stand

TronicMax Corto 10 HD

9,1

44 (-1;-3)

43

41

10,6

TronicMax Corto 15 HD

14,5

38 (0;-2)

38

36

7,6

TronicMax Corto 20 HD

17,5

37 (0;-2)

37

35

7,4

TronicMax Corto 25 HD

20,8

36 (-1;-2)

35

34

7,2

TronicMax Medio 10 HD

7,8

47 (0;-3)

47

44

12,9

TronicMax Medio 15 HD

12,4

45 (-1;-3)

44

42

12,9

TronicMax Medio 20 HD

17,2

40 (0;-3)

40

37

9,4

TronicMax Medio 25 HD

20,0

40 (-1;-3)

39

37

10,0

TronicMax Alto 10 HD

8,3

49 (-1;-4)

48

45

14,2

TronicMax Alto 15 HD

12,3

47 (-1;-4)

46

43

13,9

TronicMax Alto 20 HD

17,1

42 (-1;-3)

41

39

11,3

TronicMax Alto 25 HD

19,3

41 (-1;-3)

40

38

10,9

TronicMax Largo 10 HD

8,3

54 (-1;-4)

53

50

19,2

TronicMax Largo 15 HD

12,5

50 (-1;-3)

49

47

18,0

TronicMax Largo 20 HD

17,5

47 (-1;-4)

46

43

15,4

TronicMax Largo 25 HD

18,8

43 (-1;-4)

42

39

11,7

Thermische eigenschappen

Uitzetting: de lineaire uitzettingscoëfficiënt van aluminium bedraagt 23.10-6K-1 (bij een temperatuurtraject van 20°C tot 100°C).

Optische eigenschappen

Kleurechtheid: onder invloed van UV-stralen ondergaan de gemoffelde oppervlakken enige verkleuring; de geanodiseerde oppervlakken blijven kleurecht en vertonen geen verkleuring.

Akoestische eigenschappen

Type

Octaafband-waarde bij 125 Hz (dB)

Octaafband-waarde bij 250 Hz (dB)

Octaafband-waarde bij 500 Hz (dB)

Octaafband-waarde bij 1000 Hz (dB)

Octaafband-waarde bij 2000 Hz (dB)

TronicMax  Corto 10 HD

38,2

35,5

38,6

44

49,1

TronicMax  Corto 15 HD

36,6

32,2

33,6

35,8

45,8

TronicMax  Corto 20 HD

35,7

30,7

32,6

35

45,2

TronicMax Corto 25 HD

35

29,8

31

34,3

44,5

TronicMax Medio 10 HD

37,4

37,7

42

49,7

53

TronicMax Medio 15 HD

37,9

36,2

38,1

46,2

54,2

TronicMax Medio 20 HD

35,2

31,1

34,4

42,1

47,7

TronicMax  Medio 25 HD

34,6

30,3

34,7

40,5

50,8

TronicMax Alto 10 HD

36,3

39,4

44,3

51,7

52,2

TronicMax Alto 15 HD

37,6

36,8

41,4

48,1

56,5

TronicMax Alto 20 HD

34

32,2

36,7

43,1

48,3

TronicMax Alto 25 HD

34,8

30,7

35,3

41,9

49,5

TronicMax Largo 10 HD

40,9

43,5

48,6

55,4

58,3

TronicMax Largo 15 HD

38,9

40

45,8

50,9

59

TronicMax Largo 20 HD

35,4

35,6

41,9

48,5

57,6

TronicMax Largo 25 HD

33,4

32,3

39,3

43,9

50,1

Elektriciteit, magnetisme, straling

Regeling: 24 VDC (Wired) of 230 VAC (RF).


Toepassing

Bruikbaarheid, functioneel
  • TronicMax HD is geschikt voor plaatsing in hellende daken;
  • TronicMax HD suskasten zijn geschikt in particuliere woningbouw en utiliteitsbouw (kantoren, scholen, zorgstellingen,…);
  • Uitermate geschikt voor nieuwbouw- en renovatieprojecten;
  • Als onderdeel binnen het DucoTronic (Plus) System.

Verwerking en montage

Opslag

In het werk dienen de componenten droog en beschermd tegen mechanische beschadigingen te worden opgeslagen.

Verwerking

De montage wordt, volgens de montagevoorschriften van de fabrikant, door de aannemer of kozijnleverancier verzorgd.


Onderhoud

Doordat het geponste binnenrooster eenvoudig af te nemen is, is het onderhoud gemakkelijk door de bewoner uit te voeren. De aluminium onderdelen kunnen met een vochtige doek en huishoudelijke niet-schurende reinigingsmiddelen worden schoongemaakt. Gebruik geen agressieve schuurmiddelen. Zie onderhoudsvoorschriften van de fabrikant.


Kwaliteit en garantie

TronicMax HD suskasten voldoen aan de eisen van NEN 1087, NPR 1088 en KOMO. De roosters worden met een garantie van 10 jaar geleverd.  Voor de elektrische componenten geldt een garantie van 2 jaar. Een volledige garantieverklaring kan bij Duco ‘Ventilation & Sun Control’ NV worden opgevraagd.

Economische factoren

Prijzen

De meest recente prijzen zijn bij de leveranciers op te vragen.

Levering

De levering vindt plaats op basis van de Algemene leverings- en betalingsvoorwaarden van Duco ‘Ventilation & Sun Control’ NV.

Leveringsgebied

Het leveringsgebied omvat geheel Europa.

Technische service

Duco ‘Ventilation & Sun Control’ NV levert technische service in de vorm van toepassingsadvies, technische documentatie, tekeningen, berekeningen, bestekteksten en montage-instructies.

Milieu en gezondheid

Duco ‘Ventilation & Sun Control’ NV kiest resoluut voor natuurlijke ventilatie. Verse buitenlucht wordt via de toevoerroosters rechtstreeks in huis binnen gebracht. Er wordt dus niet gewerkt met complexe  en moeilijk te onderhouden kanalen. Op die manier staat Duco garant voor een gezond en comfortabel binnenklimaat. Bovendien wordt er slechts gebruik gemaakt van 1 gelijkstroommotor voor de afvoer van vervuilde lucht, de aanvoer gebeurt volledig natuurlijk.

De Vraaggestuurde Natuurlijke Ventilatiesystemen zorgen er bovendien voor dat er enkel waar en wanneer nodig geventileerd wordt. Dat levert een forse energiebesparing op.

Referenties

Op aanvraag wordt door Duco ‘Ventilation & Sun Control’ NV een referentielijst toegezonden waarin TronicMax HD suskasten werden toegepast.

Duco Ventilation & Sun Control

Handelsstraat 19
B-8630 Veurne
België

Tel: +32 (0)58 - 33 00 33
Fax: +32 (0)58 - 33 00 44

E-mail: info@duco.eu
Website : www.duco.eu
