1. Product

TronicSkyMax elektronische suskast

TronicSkyMax, elektronisch gestuurde suskast voor zware geluidsbelasting en hoogbouw

Meer weten over dit product?

Stel een vraag of vraag documentatie aan:
  • CAD-bestanden, BIM-objecten en bestekteksten
  • Brochures en uitvoeringsvoorschriften
  • Projectondersteuning waar nodig
Stel hier uw vraag

Omschrijving

De TronicSkyMax werd specifiek ontwikkeld voor hoogbouw en kan toegepast worden tot op 70 meter hoogte. TronicSkyMax is een elektrisch gestuurd, geluiddempend ventilatierooster (suskast), specifiek ontwikkeld voor situaties waar sprake is van zware geluidsbelasting. De verschillende types zijn fraai vormgegeven en hebben een uitstekende akoestische en luchttechnische werking. Het buitenprofiel is beschikbaar in drie verschillende uitvoeringen.

De TronicSkyMax is dé oplossing voor situaties waar sprake is van zware geluidsbelasting dankzij de uitstekende akoestische dempingswaarden. De TronicSkyMax werd aan een uitzonderlijk reeks tests onderworpen, op een hoogte van 50 meter. In het laboratorium werd de TronicSkyMax nog verder geperfectioneerd, waardoor dit ventilatierooster probleemloos toepasbaar is tot op een hoogte van 70 meter.

Kenmerken

  • Onzichtbare compacte kalfplaatsing achter het spouwblad op zowel houten, aluminium als kunststof kozijnen;
  • Uitermate geschikt voor toepassing in situaties waar sprake is van een zware geluidsbelasting;
  • De actief sluitende aluminium klep produceert geen fluittonen bij over- of onderdruk;
  • Probleemloos toepasbaar tot op 70 meter hoogte;
  • Uitstekende wind- en waterdichtheid;
  • Te gebruiken binnen het DucoTronic (Plus) System.

Referentienummers

Samenstelling

Systeemopbouw

De TronicSkyMax suskast wordt in 4 types aangeboden. Het typenummer geeft in millimeters de opening van de luchtspleet aan:

  • TronicSkyMax Corto 10/15/20/25;
  • TronicSkyMax Medio 10/15/20/25;
  • TronicSkyMax Alto 10/15/20/25;
  • TronicSkyMax Largo 10/15/20/25.
Elementopbouw
  • Ventilatierooster:

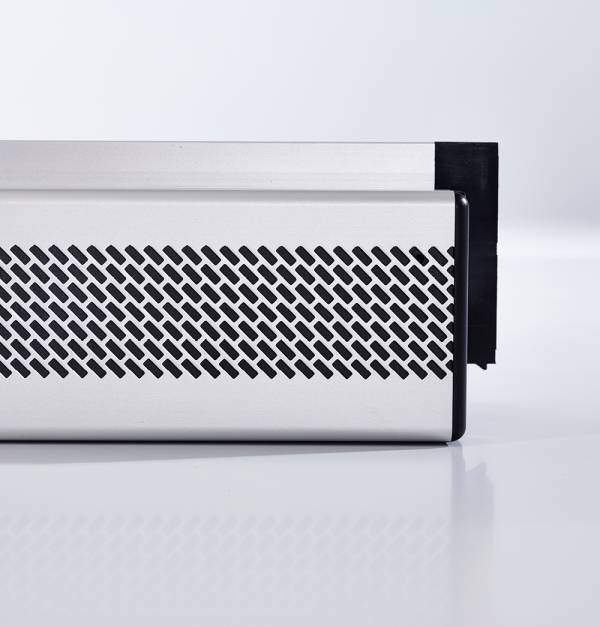

    • Het ventilatiegedeelte omvat een thermisch, geïsoleerd TronicSkyMax ventilatierooster. Via een afneembare binnenkap, met geïntegreerde actieve ventilatieklep, zijn alle componenten van het ventilatierooster probleemloos bereikbaar. De geperforeerde binnenkap fungeert als insectenwering;
    • Het ventilatierooster is vervaardigd van geëxtrudeerde aluminium en kunststof componenten;
    • De constructie bestaat uit een afneembar binnendeel en een vast buitendeel, de verbinding is thermisch onderbroken zodat geen koudebrug wordt gevormd. De uiteinden zijn van kunststof kopschotten voorzien.
  • Bediening:
    • Ventilatierooster: elektronisch gestuurd: op het rooster of op afstand.
Materiaal
  • Vrijwel alle componenten zijn vervaardigd uit aluminium legering EN AW - 6063 T66;
  • De kunststof onderdelen zijn van ABS (acrylonitrilbutadieensysteem), slagvast, kleurvast, weerbestendig;
  • Dempingstof: geperst vlokkenschuim 80, 100, 120, 160 en 200 kg/m³.
Oppervlaktebehandeling, kleur

De aluminium componenten kunnen in een geanodiseerde uitvoering (laagdikte 15-20 µm) of in een gemoffelde uitvoering (polyester poedercoating, laagdikte 60-80 µm) geleverd worden. De gemoffelde uitvoeringen zijn ook als ‘Bi-color’ te leveren (binnen– en buitenzijde in een andere RAL-kleur). De kunststof eindstukken zijn verkrijgbaar in het wit of het zwart.

Toebehoren
  • Afneembaar, geponst, insectenwerend binnenrooster;
  • Bekabeling t.b.v. RF-aansturing, door 230 VAC aansluiting waarbij kabel vaste kern naar het rooster voor voeding servomotor (3-aderig of 3 x 1,5 mm²);
  • Bekabeling t.b.v Wired-aansturing, door 24 VDC aansluiting waarbij kabel vaste kern naar het rooster voor voeding servomotor (2 x 0,8 mm²) en communicatie (3 x 0,8 mm²) of 5 – aderig (0,8 mm²).

Vorm en afmeting

Afmetingen

Naast de onderstaande vermelde standaard glasgoten, zijn er bij dit rooster nog diverse andere mogelijkheden.

  • Glasaftrek: 135 mm;
  • Roosterhoogte: 105 mm;
  • Inbouwhoogte bij compacte kalf: 115 mm;
  • Glasgoot: 26 mm, 30 mm, 34 mm, 38 mm, 42 mm, 46 mm, 50 mm of 54 mm;
  • Kalfprofiel: 20 mm, 21 mm of 24 mm;
  • Roosterhoogte met glasplaatsing: 150 mm;
  • Roosterhoogte met kalfprofiel 155 mm;
  • Roosterhoogte met compacte kalf: 145 mm;
  • Maximaal bedienbare kleplengte: 1.500 mm.

Prestaties

Mechanische eigenschappen

Productsterkte: de TronicSkyMax suskast is vormvast en voldoet aan relevante sterkte-eisen voor het toepassingsgebied overeenkomstig NEN 1087 en NPR 1088.

Vuur, explosie

Brandbaarheid: aluminium onderdelen zijn onbrandbaar volgens NEN 6064, bij ± 600°C gaan de profielen vervormen.

Gassen, vloeistoffen, vaste stoffen
  • Waterdichtheid: in gesloten stand voldoen de roosters aan klasse K 100 volgens NEN 3660 en 3661 (waterdicht tot 1.050 Pa en winddicht tot 600 Pa);
  • Bestandheid: alle componenten zijn corrosievast en bestand tegen klimaat- en weersinvloeden. Sterke zuren en alkalische verontreinigingen (cementwater) kunnen op geanodiseerde oppervlakken plaatselijk verkleuring veroorzaken;
  • Luchtdoorlaat (Qv) en geluidsniveauverschil TronicSkyMax volgens NEN EN ISO 717:



Type

Ventilatie-capaciteit bij 1 Pa per m (dm³/s)

Dn,e,W (C;Ctr) open stand (dB)

Dne,A open stand (dB(A))

Dne,Atr open stand (dB(A))

Rq,A,tr open stand

TronicSkyMax Corto 10

13,0

44 (-1;-3)

43

41

12,1

TronicSkyMax Corto 15

20,7

38 (0;-2)

38

36

9,2

TronicSkyMax Corto 20

26,9

37 (0;-2)

37

35

9,3

TronicSkyMax Corto 25

32,0

36 (-1;-2)

35

34

9,1

TronicSkyMax Medio 10

11,2

47 (0;-3)

47

44

14,5

TronicSkyMax Medio 15

17,7

45 (-1;-3)

44

42

14,5

TronicSkyMax Medio 20

25,6

40 (0;-3)

40

37

11,1

TronicSkyMax Medio 25

30,8

40 (-1;-3)

39

37

11,9

TronicSkyMax Alto 10

11,9

49 (-1;-4)

48

45

15,8

TronicSkyMax Alto 15

17,5

47 (-1;-4)

46

43

15,4

TronicSkyMax Alto 20

26,3

42 (-1;-3)

41

39

13,2

TronicSkyMax Alto 25

29,7

41 (-1;-3)

40

38

12,7

TronicSkyMax Largo 10

11,9

54 (-1;-4)

53

50

20,8

TronicSkyMax Largo 15

17,9

50 (-1;-3)

49

47

19,5

TronicSkyMax Largo 20

26,9

47 (-1;-4)

46

43

17,3

TronicSkyMax Largo 25

28,9

43 (-1;-4)

42

39

13,6

Thermische eigenschappen

Uitzetting: de lineaire uitzettingscoëfficiënt van aluminium bedraagt 23.10-6K-1 (bij een temperatuurtraject van 20°C tot 100°C).

Optische eigenschappen

Kleurechtheid: onder invloed van UV-stralen ondergaan de gemoffelde oppervlakken enige verkleuring; de geanodiseerde oppervlakken blijven kleurecht en vertonen geen verkleuring.

Akoestische eigenschappen

Type

Octaafband-waarde bij 125 Hz (dB)

Octaafband-waarde bij 250 Hz (dB)

Octaafband-waarde bij 500 Hz (dB)

Octaafband-waarde bij 1000 Hz (dB)

Octaafband-waarde bij 2000 Hz (dB)

TronicSkyMax Corto 10

38,2

35,5

38,6

44,0

49,1

TronicSkyMax Corto 15

36,6

32,2

33,6

35,8

45,8

TronicSkyMax Corto 20

35,7

30,7

32,6

35,0

45,2

TronicSkyMax Corto 25

35,0

29,8

31,0

34,3

44,5

TronicSkyMax Medio 10

37,4

37,7

42,0

49,7

53,0

TronicSkyMax Medio 15

37,9

36,2

38,1

46,2

54,2

TronicSkyMax Medio 20

35,2

31,1

34,4

42,1

47,7

TronicSkyMax Medio 25

34,6

30,3

34,7

40,5

50,8

TronicSkyMax Alto 10

36,6

39,4

44,3

51,7

52,5

TronicSkyMax Alto 15

37,6

36,8

41,4

48,1

56,5

TronicSkyMax Alto 20

34,0

32,2

36,7

43,1

48,3

TronicSkyMax Alto 25

34,8

30,7

35,5

41,9

49,5

TronicSkyMax Largo 10

40,9

43,5

48,6

55,4

58,3

TronicSkyMax Largo 15

38,9

40,0

45,8

50,9

59,0

TronicSkyMax Largo 20

35,4

35,6

41,9

48,5

57,6

TronicSkyMax Largo 25

33,4

32,3

39,3

43,9

50,1

Elektriciteit, magnetisme, straling

Regeling: 24 VDC (Wired) of 230 VAC (RF).

Toepassing

Bruikbaarheid, functioneel
  • TronicSkyMax is geschikt voor plaatsing op zowel houten, aluminium als kunststof kozijnen;
  • TronicSkyMax suskasten zijn uitermate geschikt voor hoogbouw, nieuwbouw of renovatie;
  • Als onderdeel van het binnen het DucoTronic (Plus) System.

Verwerking en montage

Opslag

In het werk dienen de componenten droog en beschermd tegen mechanische beschadigingen te worden opgeslagen.

Verwerking

De montage wordt, volgens de montagevoorschriften van de fabrikant, door de aannemer of kozijnleverancier verzorgd.

Onderhoud

Doordat het geponste binnenrooster eenvoudig af te nemen is, is het onderhoud gemakkelijk door de bewoner uit te voeren. De aluminium onderdelen kunnen met een vochtige doek en huishoudelijke niet-schurende reinigingsmiddelen worden schoongemaakt. Gebruik geen agressieve schuurmiddelen. Zie onderhoudsvoorschriften van de fabrikant.

Kwaliteit en garantie

TronicSkyMax ventilatieroosters voldoen aan de eisen van NEN 1087, NPR 1088 en KOMO. De roosters worden met een garantie van 10 jaar geleverd.  Voor de elektrische componenten geldt een garantie van 2 jaar. Een volledige garantieverklaring kan bij Duco ‘Ventilation & Sun Control’ NV worden opgevraagd.

Economische factoren

Prijzen

De meest recente prijzen zijn bij de leveranciers op te vragen.

Levering

De levering vindt plaats op basis van de Algemene leverings- en betalingsvoorwaarden van Duco ‘Ventilation & Sun Control’ NV.

Leveringsgebied

Het leveringsgebied omvat geheel Europa.

Technische service

Duco ‘Ventilation & Sun Control’ NV levert technische service in de vorm van toepassingsadvies, technische documentatie, tekeningen, berekeningen, bestekteksten en montage-instructies.

Milieu en gezondheid

Duco ‘Ventilation & Sun Control’ NV kiest resoluut voor natuurlijke ventilatie. Verse buitenlucht wordt via de toevoerroosters rechtstreeks in huis binnen gebracht. Er wordt dus niet gewerkt met complexe  en moeilijk te onderhouden kanalen. Op die manier staat Duco garant voor een gezond en comfortabel binnenklimaat. Bovendien wordt er slechts gebruik gemaakt van 1 gelijkstroommotor voor de afvoer van vervuilde lucht, de aanvoer gebeurt volledig natuurlijk.

De Vraaggestuurde Natuurlijke Ventilatiesystemen zorgen er bovendien voor dat er enkel waar en wanneer nodig geventileerd wordt. Dat levert een forse energiebesparing op.

Referenties

Op aanvraag wordt door Duco ‘Ventilation & Sun Control’ NV een referentielijst toegezonden waarin TronicSkyMax suskasten werden toegepast.
