Omschrijving
De iAV Regelklep kan als compacte oplossing naadloos worden toegepast in zowel hoogbouw als collectieve woningen, studentenwoningen, scholen of kantoren.
In combinatie met een (drukgestuurde) dakventilator garandeert deze intelligente regelklep een efficiënte luchtafvoer binnen het gehele gebouw. Dit maakt het gebruik van een zonaal geregelde mechanische afvoerventilator per wooneenheid evenwel overbodig. Tevens kunnen de bestaande ventilatiekanalen en (drukgestuurde) dakventilator behouden blijven.
Kenmerken
Intelligente regelklep voor collectieve woningen en utiliteit:
- Slimme zonale afvoer per ruimte;
- Natuurlijke toevoer via zelfregelend rooster;
- Gepatenteerd systeem van intelligente regelkleppen;
- Snelle en eenvoudige installatie en onderhoud;
- Modulaire toepassing in combinatie met ruimtesensoren;
- Meting ín de luchtstroom;
- Maximaal debiet tot 150 m3/u per klep;
- Compacte oplossing voor gestapelde bouw;
- 100% automatische werking via eigen communicatieprotocol;
- Sturing met drukgeregelde dakventilator of IQ-unit.
Referentienummers
- Meet- en regelapparatuur luchtbehandelingsinstallaties
- IAV; INTELLI AIR VALVE
- (57) Luchtbehandelingsvoorzieningen
- 61.83 regel- en schakelapparatuur (ventilatie- en luchtbehandelingsinstallaties)
- Mechanische ventilatie, Regelklep ventilatie, Vraaggestuurd ventileren, Ventilatiesysteem
Samenstelling
Systeemopbouw
Afhankelijk van uw wensen van het project biedt de iAV regelklep de keuze tussen een centraal of zonaal geregelde vraagsturing. Het volledige ventilatiesysteem, waar de iAV deel van uitmaakt, kan bovendien volledig naar wens worden opgebouwd. Zo functioneert de Intelli Air Valve volledig op zichzelf, maar kan deze desgewenst ook dankzij één of meerdere optionele Bedieningsschakelaars of Sensor(en) aangestuurd worden.
Elementopbouw
Schakelstanden (aantal): 100.
- Dicht (0%);
- Automatische stand (10 - 100%).
Materiaal
PP.
Vorm en afmeting

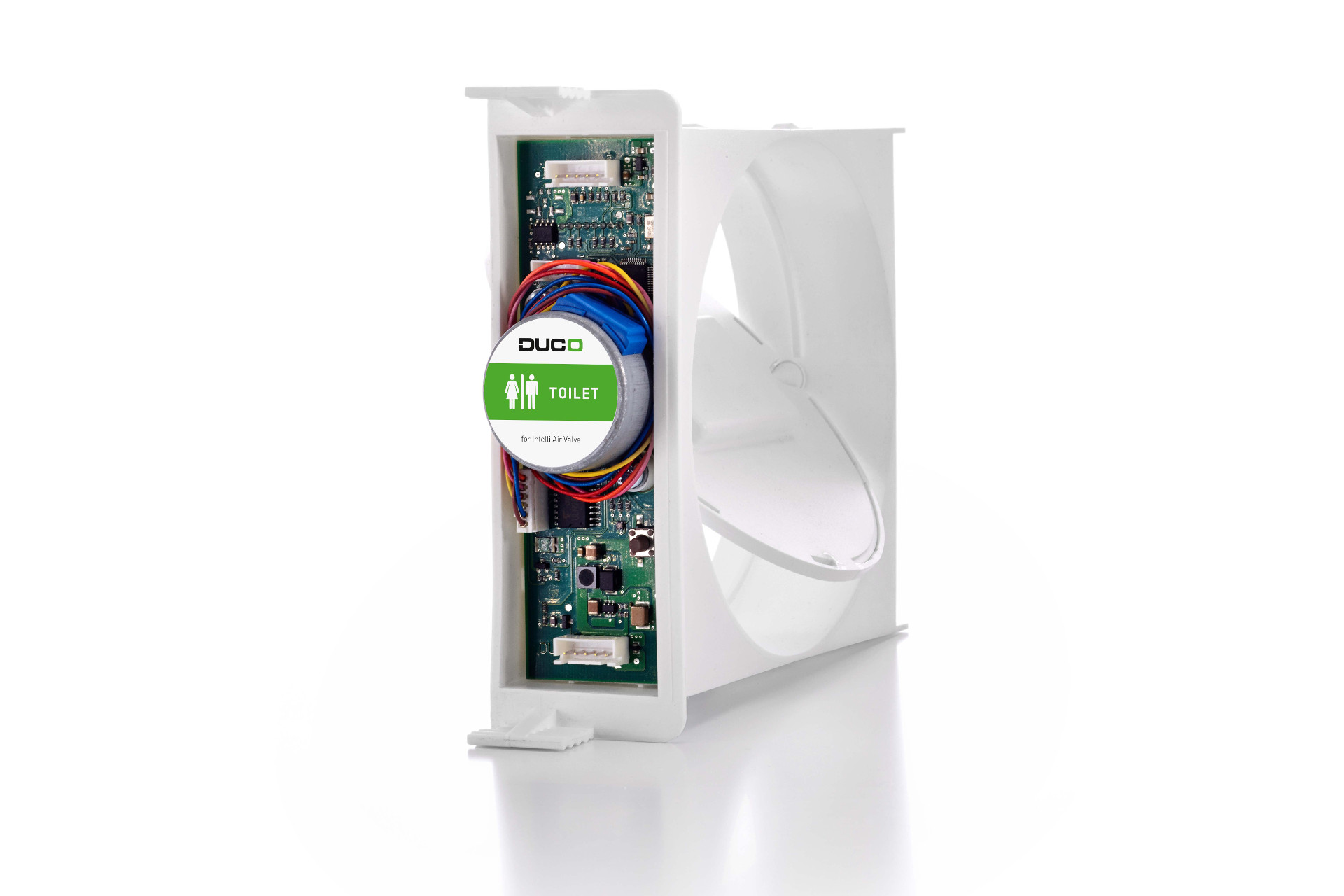

Vorm
Zie afbeelding.
Afmetingen
- Behuizing: 192 x 150 x 138 mm;
- iAV Regelklep: 141 x 167 x 46,5 mm;
- Kanaaldiameter: 125 mm.
Gewicht
- Behuizing: 268 g;
- iAV Regelklep: 220 g.
Uiterlijk
Kleur behuizing: groen + wit deksel.
Prestaties
Gassen, vloeistoffen, vaste stoffen
- Afvoercapaciteit bij 150 Pa: max 150 m3/h;
- Meetgebied: CO2 (in ppm: 400 – 2000) en temperatuur;
- CO2 nauwkeurigheid: 40 ppm + 5% of reading;
- Luka-klasse: Klasse C.
Elektriciteit, magnetisme, straling
- Voeding: 24 VDC;
- Vermogen:
- Standby: 0,24 W;
- Piek: 2,04 W.
- Communicatie:
- RF met onderliggende componenten;
- Wired-verbinding met eventuele IQ-unit.
Toepassing
Bruikbaarheid, functioneel
Standaard van toepassing in volgende Duco-ventilatiesystemen:
- Duco Comfort Plus System (regeling afvoer);
- DucoTronic System (regeling toe- en afvoer);
- DucoTronic Plus System (regeling toe- en afvoer).
Ontwerpdetails
Duco biedt een ontwerpdetail op pdf-formaat aan.
Bestektekst
Duco biedt een bestektekst op STABU-formaat en een bestekservice.
Andere toepassingen
De mogelijkheid om een draadloze communicatie op te zetten met de elektronisch gestuurde ventilatieroosters van Duco is een extra troef.
Verwerking en montage
Plaatsing
- Inbouw in de voorziene klephouder tussen twee kanalen (met kanaaldiameter ø 125 mm);
- Is toepasbaar in combinatie met een drukgestuurde of 0 - 10 V / PWM-gestuurde dakventilator in combinatie met IQ-unit.
Onderhoud
Dankzij het gepatenteerde regelkleppensysteem, waarbij de Regelklep eenvoudig uit de behuizing kan worden verwijderd, is de klep tevens gemakkelijk te onderhouden.
Kwaliteit en garantie
Duco biedt een garantie van 2 jaar op alle gebreken die zich kunnen voordoen bij normaal gebruik en onderhoud. Een volledige garantieverklaring kan bij Duco ‘Ventilation & Sun Control’ NV worden opgevraagd.
Economische factoren
Prijzen
De meest recente prijzen zijn bij de leveranciers op te vragen.
Levering
De levering vindt plaats op basis van de Algemene leverings- en betalingsvoorwaarden van Duco ‘Ventilation & Sun Control’ NV.
Leveringsgebied
Het leveringsgebied omvat geheel Europa.
Technische service
Duco ‘Ventilation & Sun Control’ NV levert technische service in de vorm van toepassingsadvies, technische documentatie, tekeningen, berekeningen, bestekteksten en montage-instructies.
Milieu en gezondheid
Duco ‘Ventilation & Sun Control’ NV kiest resoluut voor natuurlijke ventilatie. Verse buitenlucht wordt via de toevoerroosters rechtstreeks in huis binnen gebracht. Er wordt dus niet gewerkt met complexe en moeilijk te onderhouden kanalen. Op die manier staat Duco garant voor een gezond en comfortabel binnenklimaat. Bovendien wordt er slechts gebruik gemaakt van 1 gelijkstroommotor voor de afvoer van vervuilde lucht, de aanvoer gebeurt volledig natuurlijk.
De Vraaggestuurde Natuurlijke Ventilatiesystemen zorgen er bovendien voor dat er enkel waar en wanneer nodig geventileerd wordt. Dat levert een forse energiebesparing op.
Referenties
Op aanvraag wordt door Duco ‘Ventilation & Sun Control’ NV een referentielijst toegezonden waarin de iAV Regelkleppen Toilet werden toegepast.
