Omschrijving
Door middel van elektrische heat tracing worden leidingwerken of opslagtanks vorstvrij gehouden. Een andere toepassing is het verwarmen van leidingwerken zodat de inhoud hiervan niet gaat aangroeien of stollen. Bij elektrische heat tracing is het gebruikelijk om zelflimiterende verwarmingskabels toe te passen, deze kunnen hun vermogen aanpassen aan de pijptemperatuur.
Kenmerken
- Makkelijk te installeren (cut to length at site);
- Energiebesparende eigenschap;
- Brede toepassing;
- Te leveren met alle benodigde accessoires.
Referentienummers
- Elektrische verwarmingskabels
- HEATING GROUP INTERNATIONAL
- (51)X Verwarmingsinstallaties
- 70.83 verwarmingstoestellen en kabels
- Vorstbeveiliging, Verwarmingskabel, Heat tracing
Samenstelling
Systeemopbouw

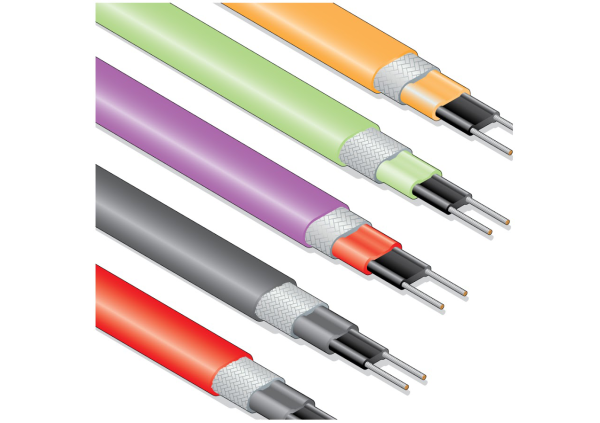

De zelflimiterende verwarmingskabel is opgebouwd uit twee parallel lopende koperdraden, een zelflimiterende binnenkern, een thermoplastische elektrische isolatie, een gevlochten metalen aardmantel en een thermoplastische of fluoropolymeer buitenmantel. De zelflimiterende binnenkern zorgt ervoor dat de kabel zijn vermogen bij een lage temperatuur opschroeft en bij een hogere temperatuur limiteert. De kabel schakelt zichzelf niet uit geheel uit waardoor het aan te raden is om de kabel altijd op een thermostaat aan te sluiten.
Toebehoren
- Temperatuurregeling (capillair of digitaal);
- Afwerkset;
- Bevestigingstape;
- Aluminium tape (voor montage op een kunststof leiding);
- Lasdozen;
- T-stukken;
- Waarschuwingssticker.
Vorm en afmeting
Afmetingen
- Lengte: Een zelflimiterende verwarmingskabel heeft een maximale lengte die op een groep geplaatst mag worden. De waarde hiervan hangt onder andere af van het type kabel en hoeveel stroom er op de kabel gezet wordt. De maximale lengte staat in de datasheets aangegeven.
- Breedte: De breedte van de kabel is per type verschillend maar ligt gemiddeld op 10,5 mm.
- Hoogte: De hoogte van de kabel is per type verschillend maar ligt gemiddeld op 5,9 mm.
Prestaties
Thermische eigenschappen
Temperatuur: 65 tot 250°C.
Elektriciteit, magnetisme, straling
- Vermogen: Van 11 tot en met 125 watt per meter.
- Spanning: Standaard geleverd op 230V, afwijkende spanningen op aanvraag.
Toepassing
Bruikbaarheid, functioneel
Elektrische heat tracing wordt gebruikt voor de vorstbeveiliging en het op temperatuur houden van leidingwerken en opslag tanks, hieronder enkele toepassingen:
- Waterleidingen in parkeergarages;
- Waterkranen;
- Brandbeveiliging leidingen en sprinklerinstallaties;
- Vetleidingen;
- Koelleidingen.
Bruikbaarheid voorschriften
De elektrische heat tracing voldoet aan de huidige CE normeringen. Daarnaast zijn de zelflimiterende kabels Atex gecertificeerd waardoor ze op locaties met explosiegevaar toegepast mogen worden.
Ontwerpdetails
Het benodigde vermogen wordt door Heating Group International door middel van een warmteverlies berekening bepaald.
- De tracing wordt op de leiding, onder de isolatie geplaatst.
- De kabel dient enkelvoudig onder op de leiding te worden aangebracht, tenzij in het ontwerp anders is aangegeven.
- Voor een optimale warmteverdeling dient bij kunststof leidingen over de gehele lengte aluminium tape onder de tracing geplaatst te worden.
Verwerking en montage
Montage
Heating Group International heeft monteurs in dienst die de elektrische heat tracing kunnen aanbrengen en aansluiten. Het systeem wordt compleet werkend opgeleverd.
Economische factoren
Prijs
Prijzen zijn op aanvraag beschikbaar.
Leveringsvoorwaarden
Heating Group International hanteert de FME-CWM leveringsvoorwaarden.
Levertijd
Normaalgesproken leverbaar uit voorraad. Bij grotere aantallen en tijdens pieken kan de levertijd afwijken. Gelieve hier vooraf naar te informeren.
