Basiskennis Installaties: Verwarming, algemeen

Basiskennis Installaties, hierin zetten we de alternatieven op het gebied van verwarming beknopt voor u op een rij

Omschrijving

Of het nu wel of niet een strenge winter is, verwarmen moeten we allemaal. Maar de manier waarop, daarin zijn veel mogelijkheden. Nieuwbouwwoningen die zijn uitgevoerd volgens de de laatste stand van zaken omtrent isolatie kunnen het in de winter vaak af met lage temperatuur vloerverwarming op bijvoorbeeld warmtepompen en zonnepanelen. Wellicht kiest men hier en daar voor bijverwarming met LT-radiatoren of infrarood verwarming. Woningen die al wat ouder zijn, en dat is nog altijd het grootste gedeelte van het woningbestand in Nederland, zijn vaak nog aangesloten op gas met een CV-ketel. Maar ook daarin kan men overstappen op energiezuinige verwarmingsketels en zelfs kiezen voor een warmtepomp. Renovatie op grotere schaal of in de industriebouw maakt aansluiting op warmte-koude opslag rendabel, waarop weer lage temperatuurverwarmingssystemen als klimaatplafonds of betonkernactivering op aangesloten kunnen worden.

Bij elk verwarmingstype vindt u relevante links naar uitgebreidere informatie, leveranciers en/of producten of inspiratieprojecten.

Kenmerken

  • Klimaatplafonds, Betonkernactivering;
  • Vloerverwarming, wandverwarming;
  • Infrarood verwarming;
  • Lage temperatuurverwarming;
  • Warmtepompen, warmte-koude opslag.

Referentienummers


Samenstelling

Centrale verwarmingssystemen

Betonkernactivering

Buizen van aanzienlijke afmetingen worden in de betonvloer opgenomen, waar water doorheen loopt als warmte- of koude drager. Hierdoor wordt de vloer voor zowel naar beneden als naar boven toe een verwarmend en koelend element. Betonkernactivering wordt gecombineerd met lage temperatuurverwarming een hoge temperatuurkoeling. Omdat het verwarmend of koelend oppervlak zo groot is, hoeft de vloer maar een paar graden warmer of koeler te worden om de ruimtetemperatuur te beïnvloeden. Vanwege dit efficiënt verbruik van energie is betonkernactivering geschikt voor aansluiting op warmte-koude opslag, warmtepompen en/of zonne-energie.

>> Lees hier meer over Betonkernactivering

Klimaatplafonds

De warmte, of koude, wordt met water gedistribueerd door leidingen die in plafondpanelen zijn geintegreerd. De panelen worden onderling gekoppeld. Perforaties in de plafondpanelen zorgen ervoor dat de lucht kan circuleren en de convectiewarmte de ruimte bereikt. Daarnaast staan de warme panelen stralingswarmte af. Doordat er een groot oppervlak werkzaam is als verwarmend of koelend element is de luchtverplaatsing gering en nauwelijks merkbaar, waardoor de opwarming of afkoeling van de lucht heel geleidelijk aan is.

>> Lees hier meer over Klimaatplafonds

Vloerverwarming

Warmwater-vloerverwarmingssystemen

Een warmwater-vloerverwarminginstallatie bestaat uit een leidingstelsel, regelmatig verdeeld aangebracht en geintegreed in de vloerconstructie. Door de leidingen stroomt warm water, waardoor de vloer in temperatuur wordt verhoogd tot maximaal 40 ºC. Het gehele vloeroppervlak geeft warmte af aan de lucht in de leefruimte. Een warmwater-vloerverwarmingsinstallatie is via een mengunit aangesloten op de CV-ketel, of direct verbonden aan een verwarmingstoestel met een lage temperatuur zoals een warmtepomp.

>> Leveranciers van warmwater-vloerverwarming op NBD-Online

Elektrische vloerverwarmingssystemen

Een elektrische vloerverwarmingsinstallatie bestaat uit een stelsel elektriciteitsdraden, regelmatig verdeeld aangebracht en geïntegreerd in de vloerconstructie, of uit een folie, gecacheerd met een geleidend materiaal. Door deze geleiders loopt een elektrische stroom, die door de inwendige weerstand wordt omgezet in warmte. De temperatuur van de geleider stijgt en de aanliggende vloer wordt warm. Het gehele vloeroppervlak bereikt een temperatuur van maximaal 40 ºC en geeft de warmte af aan de leefruimte.

Een elektrische vloerverwarmingsinstallatie is via een (elektronisch gestuurde) relaisschakelaar direct verbonden aan het elektriciteitsnet. De installaties zijn zo onder te verdelen, dat aansluiting op de beschikbare gangbare netspanning mogelijk is.

>> Lees hier meer over Elektrische vloerverwarming

Toepassing

Vloerverwarmingsinstallaties zijn toepasbaar in de woning- en utiliteitsbouw, als bijverwarming, als deelverwarming en als hoofdverwarming, in goed geïsoleerde gebouwen.

Wandverwarming

De genoemde systemen bij vloerverwarming zijn ook als wandverwarming toepasbaar.

>> Leveranciers van wandverwarming op NBD-Online

Decentrale verwarmingssystemen

(Open) haard

Naast openhaarden en houtkachels zijn er ook gashaarden en gaskachels op de markt. Ondanks dat er in gashaarden vaak realistisch aandoende houtblokken met echte vlammen zichtbaar zijn, stookt men daarmee niet op hout. Gaskachels doen met hun uiterlijk vaak aan een houtkachel denken, waardoor men in klassieke interieurs geruisloos kan overstappen naar een moderne gaskachel. Gashaarden zijn leverbaar als inbouw en als uitbouw. Uitbouw gashaarden zijn in 2-5-zijdige uitvoeringen leverbaar. Gashaarden kunnen met open systeem worden aangesloten, waarbij de benodigde zuurstof uit de ruimte wordt gehaald, of met een gesloten systeem (aansluiting op een rookgasafvoerkanaal).

>> Leveranciers van gashaarden op NBD-Online

Pelletkachel

Een pelletkachel verbrand samengeperste houtafval met de vorm van pellets. Pellets worden gecontroleerd vanuit een reservoir naar de vuurkorf getransporteerd, waar ze automatisch worden ontstoken door een gloeispiraal en gedoceerde luchttoevoer. CV-ketels die geschikt zijn voor pellets zijn aan een opmars bezig. Deze biomassaketels branden zuinig tot héél zuinig:

Geautomatiseerde gedoceerde toevoer van brandstof +

Gedoseerde luchttoevoer +

Bijvoorbeeld een dubbele branderhaard +

Branderbak van gietijzer = één keer bijvullen voldoende om 1-5 dagen te kunnen stoken.

>> Leveranciers van pelletkachels op NBD-Online

Infrarood verwarming

Infraroodpanelen verwarmen objecten in de ruimte, die op hun beurt de lucht geleidelijk opgewarmen. Hierin verschilt infrarood verwarming van radiatoren en vloerverwarming, die beide door een zo groot mogelijk oppervlak juist eerst de lucht verwarmen. Een ander groot verschil met radiatoren en vloerverwarming is, dat infrarood verwarmingspanelen erg licht van gewicht zijn. Dat betekent dat maar een fractie van de energie de massa van het paneel opwarmt en de rest als straling vrijkomt. Bij een infrarood verwarmingspaneel moet men dan ook rekening houden met oppervlaktetemperaturen die een stuk hoger liggen dan die van radiatoren.

>> Lees hier meer over Infrarood verwarming

Trombewand

Een trombewand is een toepassing van passieve verwarming. Een wand met een aanzienlijke massa en met een donkere kleur wordt achter een glazen pui geplaatst, die zoveel mogelijk op de zon is georiënteerd. De luchtlaag tussen de wand en de pui, die zelfs maat van een gang kan aannemen, wordt opgewarmd; de wand zelf houdt de warmte vast. De opgewarmde lucht stroomt via sleuven bovenin de wand de achterliggende ruimte in, door sleuven onderin stroomt de afgekoelde lucht. Dit natuurlijke circulatiesysteem wordt 's nachts ook op gang gehouden doordat de wand zijn warmte afgeeft aan de lucht, terwijl een isolerend paneel voor de glazen pui warmteverlies door de pui verhinderd.

>> Dat de trombewand niet alleen in de geschiedenisboeken voorkomt, bewijst het Natuur- en Milieu Educatiecentrum in Amsterdam.

Elementopbouw van verwarming





Geschikt voor aansluiting op (combinaties mogelijk)

 CV-ketelWarmtepompWarmte-koude opslagZonne-energie
Radiatorenxx x
Betonkernactivering xxx
Klimaatplafonds xxx
Vloerverwarmingxxxx
Wandverwarmingxxxx
Infrarood verwarming   x



CV-ketels

CV-ketels verbranden een gasvormige, vloeibare brandstof of vaste stof. De daarbij vrijkomende warmte dragen ze voor het grootste deel over op water dat wordt gebruikt voor ruimteverwarming en in woningbouw en in utiliteitsgebouwen.

Warmwater CV-ketels zijn onder te verdelen naar de brandstof waarvoor ze geschikt zijn gemaakt, naar het materiaal dat is toegepast voor de warmtewisselaar (ketelblok) en naar brandertype (wijze waarop brandstof en verbrandingslucht bij elkaar worden gebracht). Verder is er een onderscheid naar ketels voor vloer- en wandopstelling. De verdeling is in onderstaand overzicht aangegeven. In dit overzicht zijn de ketels de geschikt zijn gemaakt voor meer dan één brandstof niet meegenomen, bv. olie/gas of olie/vaste brandstof.

>> Lees hier meer over CV-ketels, verwarmingsketels

Warmtepompen

Warmtepompen zijn verwarmingsapparaten met een hoog rendement, die warmte uit de omgeving opnemen. De warmtepomp is een warmtecentrale zoals een CV-ketel. De warmte uit de omgeving wordt gebruikt voor ruimteverwarming door middel van water of lucht. De warmtepomp kan ook worden gebruikt voor het verwarmen van een boilerinhoud of het op temperatuur houden van zwembadwater.

De warmtepomp bestaat hoofdzakelijk uit warmtewisselaars (verdamper en condensor), compressor en smoorventiel, regel- en beveiligingsapparatuur gemonteerd in de mantel. Bij de elektrische warmtepomp wordt de compressor door elektrische energie aangedreven.

>> Lees hier meer over Warmtepompen

Warmte-koude opslag

Bij warmte-koude opslag, WKO, wordt gebruik gemaakt van de buffercapaciteit van de aarde. De temperatuur onder de grond blijft namelijk redelijk constant, ondanks de sterk wisselende buiten temperatuur in de zomer en winter. Bovendien is de grond in staat energie op te nemen of af te staan, zonder zelf veel in temperatuur te veranderen. Een grondwarmtewisselaar is een ondergronds gesloten buizenstelsel waar een vloeistof (meestal water met antivries) doorheen wordt gepompt. Door het rondpompen door de wisselaar krijgt de vloeistof dezelfde temperatuur als die van de grond eromheen. In de winter haalt de warmtepomp de warmte uit het water en geeft deze af aan de woning. Het afgekoelde water wordt weer door het ondergrondse systeem geleid waar het energie kan opnemen uit de grond.

>> Lees hier meer over Warmte-koude opslag, WKO

Zonnepanelen

Zonnepanelen kunnen op elke schaal worden ingezet om stroom op basis van zonne-energie te genereren, van een zonnepanelenpark op regionaal niveau tot zonnepanelen op een dak van een eengezinswoning, voor de elektriciteit die nodig is voor bijvoorbeeld de warmtepomp en de CV-ketel.

>> Lees hier meer over Zonnepanelen

Lage temperatuurverwarming

Bij gewone centrale verwarming loopt de watertemperatuur veel hoger op dan de aanvoertemperatuur van water in lage temperatuur-verwarming. Lage temperatuurradiatoren of lage temperatuurconvectoren (LT-radiator of LT-convector) zijn daardoor ook groter dan de conventionele radiatoren, zodat ze meer oppervlak hebben om de warmte af te geven.Vloerverwarming en wandverwarming laten zich ook goed combineren met lage temperatuurverwarmingssystemen.

>> Lees hier meer over Lage temperatuurverwarming




Aquathermie - thermische energie uit water

Oppervlaktewater, afvalwater en drinkwater zijn allemaal bronnen voor warmte.

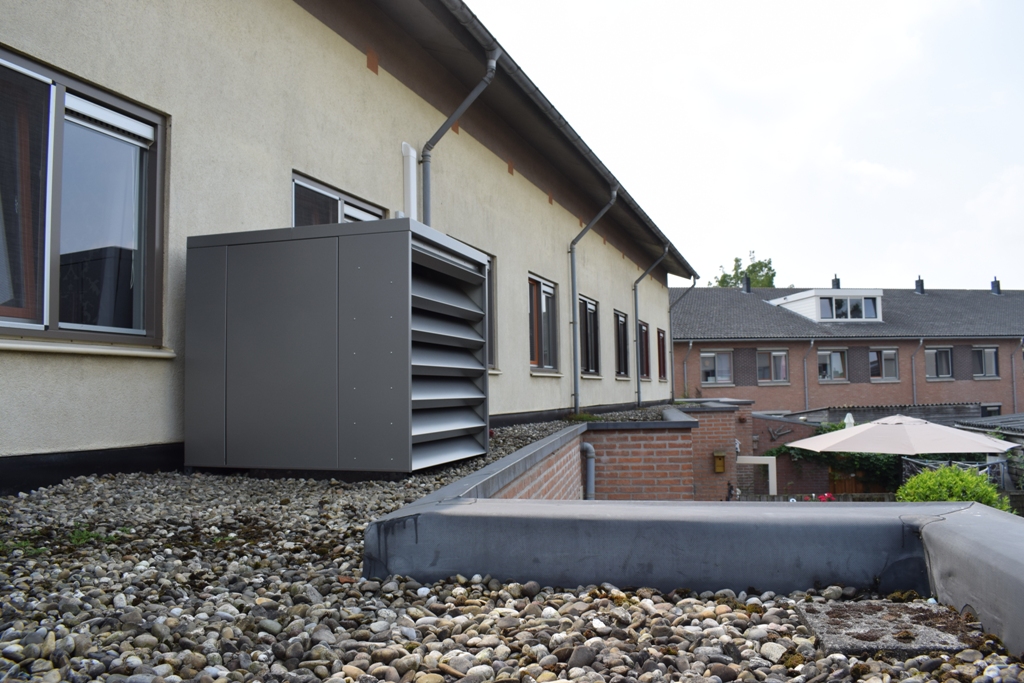

Geluidarme warmtepomp-oplossingen

Voor wie overweegt om een warmtepomp in een project te integreren, zijn er een aantal zeer interessante oplossingen op de markt , die ervoor zorgen dat we de warmtepomp tijdens het gebruik nauwelijks zullen horen.

Verwarming op waterstof

Er is het een en ander gaande over waterstof als brandstof voor het verwarming van onze huizen en gebouwen.
