Basiskennis Bouwkunde: Kanaalplaatvloeren

Referentienummers

• Plaatvloeren
• (23)X Vloeren, geprefabriceerd
• 21.00 betonwerk
• Kanaalplaatvloer, Plaatvloer

Samenstelling

Systeemopbouw van kanaalplaatvloeren

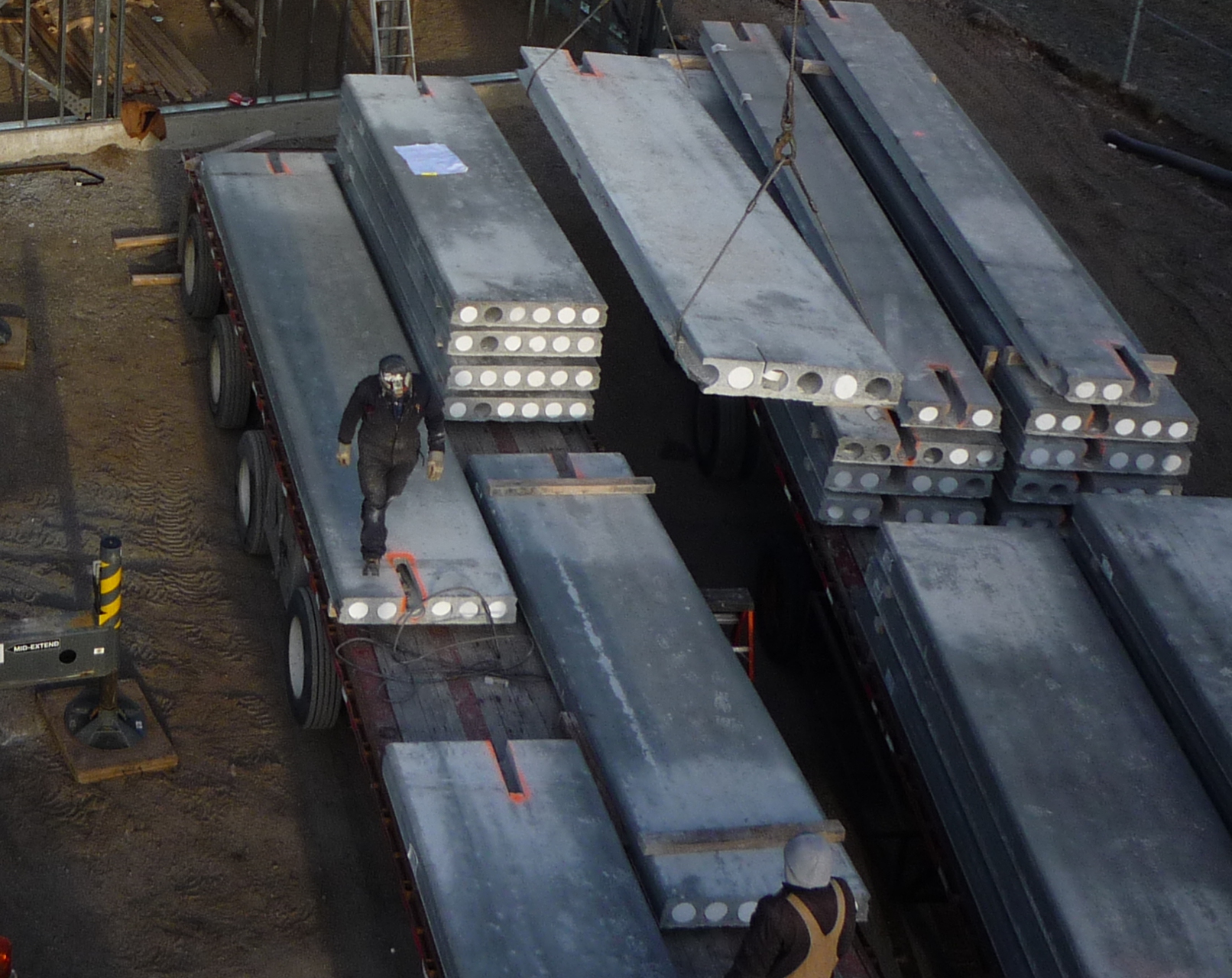

Kanaalplaatvloeren worden gevormd door geprefabriceerde betonnen platen met een standaardbreedte van 1.200 mm en een dikte tot 400 mm. Ter besparing van gewicht zijn in de lengte holle kanalen opgenomen. De platen worden in het werk tegen elkaar gelegd en de langsvoegen worden afgestort. Met de plaatdikte wordt direct de constructieve dikte bereikt.

Ongeïsoleerde kanaalplaatvloer

Een ongeïsoleerde kanaalplaatvloer van beton wordt als volgt opgebouwd:

• Voegmortel;
• Geprefabriceerde betonplaten;

• Druklaag en eventuele vloerafwerking.

Geïsoleerde kanaalplaatvloer

Een geïsoleerde kanaalplaatvloer van beton wordt als volgt opgebouwd:

• Voegmortel;
• Geprefabriceerde betonplaten voorzien van isolatieschuim;
• Druklaag en eventuele vloerafwerking.

Kanaalplaatvloeren van cellenbeton

Bij kanaalplaatvloeren van cellenbeton worden de platen naast elkaar gelegd. De voegen kunnen met  voegvulling gevuld worden. Deze lichtgewicht platen zijn bij uitstek geschikt voor dakvloeren.

De principe-opbouw van een kanaalplaatvloer van cellenbeton:

• Eventuele voegvulling;
• Geprefabriceerde betonplaat van cellenbeton;
• Eventuele druklaag of vloerafwerking.

Het gootmodel

Om in te spelen op toekomstige ontwikkelingen en veranderende eisen worden er in woningbouw zg. flexibele vloersytemen toegepast. Woningen aantrekkelijker maken door een flexibele indeelbaarheid aan te bieden, past ook meer bij de huidige tijdsgeest.

Voor het gootmodel is een kanaalplaatvloer doorontwikkeld met extra sleuven of leidingzones die plaats bieden aan leidingen. Deze sleuven worden later gevuld en afgedekt met een demontabele beplating of een traditionele dekvloer. De gebruikersmogelijkheden van deze vloeren worden bepaald door het aantal en de plaats van de sleuven. Leidingen met grote diameters kunnen elkaar niet kruisen.

Vorm en afmeting

Afmetingen van kanaalplaatvloeren

• Lengte: 3 - 22 meter (de langste overspanning is met voorgespannen elementen mogelijk)
• Breedte:
  • Standaard: 1.200 mm;
  • Passtukken: 300, 600 of 900 mm.
• Dikte: 120 - 400 mm.

Prestaties

Toepassing

Functionele bruikbaarheid van kanaalplaatvloeren

Kanaalplaatvloeren worden in de woningbouw en in de utiliteitsbouw toegepast als begane grondvloer en als verdiepingsvloer. Ze kunnen eventueel ook worden toegepast als hulpvloeren en bordessen.

Economische bruikbaarheid van kanaalplaatvloeren

Naast functionele overwegingen kunnen economische overwegingen bij de keuze voor een vloer worden betrokken. De volgende economische voordelen kunnen bij de keuze van belang zijn:

• Korte bouwtijden: door het gebruik van kant en klare vloertypen zonder afwerking;
• Het achterwege laten van een plafondafwerking: door het gebruik van vloeren met een vlakke onderzijde en het opbrengen van een pleisterlaag hierop.

In de woningbouw worden daarom voor verdiepingsvloeren bijna uitsluitend construcievloeren met een vlakke onderzijde gekozen, zoals een kanaalplaatvloer.

Voorschriften voor kanaalplaatvloeren

Het kwaliteitssysteem van de producenten van betonvloeren wordt regelmatig aan de hand van de geldende beoordelingsrichtlijn (NEN-EN-ISO 9001) gecontroleerd. Op grond hiervan worden dan door KOMO-attesten-met-productcertificaten afgegeven.

Geprefabriceerde betonvloeren moeten met een KOMO-attest-met-productcertificaat worden geleverd. De attesten hebben een beperkte geldigheidsduur. Bij het door de fabrikant te overleggen KOMO-attest-met-productcertificaat wordt daarom geadviseerd bij KIWA te informeren of het overgelegde document nog geldig is.

Voor het voldoen aan de eisen van het Bouwbesluit moeten onderzoeksrapporten kunnen worden overgelegd. Een leverancier kan zelf kiezen met welk document hij de prestaties van zijn product aantoont. Een certificatie door een onafhankelijke derde is niet verplicht. Een product moet tenminste voldoen aan het Bouwbesluit om te mogen worden toegepast. Een product mag worden beoordeeld met een bepalingsmethode die afwijkt van het Bouwbesluit maar dan moet wel worden aangetoond dat deze methode even "streng" is.

Ontwerpdetails voor kanaalplaatvloeren

Voor het voldoen van een systeemvloer aan de eisen van het Bouwbesluit, ook langdurig, zijn vooral de aansluitdetails en opleggingen van groot belang. Bij vloerleveranciers zijn rapporten met aansluitdetails volgens het Bouwbesluit beschikbaar. De standaardaansluitdetails die aan het Bouwbesluit voldoen zijn in de relevante KOMO-attest-met-productcertificaat vastgesteld.

Bij de opleggingen is de overdracht van de oplegkracht van invloed op de dragende constructie (wanden of balken). Bij kanaalplaatvloeren met een lijnoplegging is de oplegdruk meestal gering. Voor een dragende gemetselde muur kunnen dan minder harde steensoorten worden gebruikt.

In het Bouwbesluit worden zo weinig mogelijk eisen met betrekking tot de woningindeling gesteld. De scheidingswanden kunnen min of meer vrij geplaatst worden. Systeem- of cascobouw kan dan zonder problemen toegepast worden. Om deze vrije indeelbaarheid te kunnen bewerkstelligen, moeten de constructievloeren in staat zijn op willekeurige plaatsen de belasting uit scheidingswanden op te nemen en andere rustende belastingen te dragen. De diverse constructievloeren zijn onderling sterk verschillend wat de mogelijkheden van het willekeurig plaatsen van scheidingswanden betreft.

Onder hulpvloeren en bordessen worden hier onder andere verstaan de tussenvloeren in magazijnen, bordessen in productiehallen, bedieningsvloeren bij machines, industriële installaties e.d. geprefabriceerde elementen van beton, cellenbeton of keramisch materiaal worden de sparingen (volgens opgave) fabrieksmatig aangebracht.

Verwerking en montage

Referenties

Geraadpleegde literatuur

• Genoemde en onderstaande normen en voorschriften;
• DuBo - SBRCURnet;
• Bouwwereld, tijdschrift, diverse edities;
• Infoblad Vrije indeelbaarheid Bouwbesluit 2012 - Ministerie van Binnenlandse Zaken en Koninkrijksrelaties,;
• Jellema Hogere Bouwkunde, Deel 3 Draagstructuur  - ThiemeMeulenhoff;
• Basisboek Bouwkunde - ThiemeMeulenhoff;
• Vloersystemen ten behoeve van flexibiliteit binnen woningbouw - TU Delft;
• Documentatie diverse fabrikanten.

Wet- en regelgeving

Bouwbesluit 2012

Modelbouwverordening

Normen en praktijkrichtlijnen

Europese normen van het Comité Européen de Normalisation (CEN) en de International Organization for Standardization (ISO):

Normen van NEN:

Beoordelingsrichtlijnen en specificaties

NPR 5070          Geluidswering in woongebouwen - Voorbeelden van wanden en vloeren in steenachtige draagconstructies
