Omschrijving

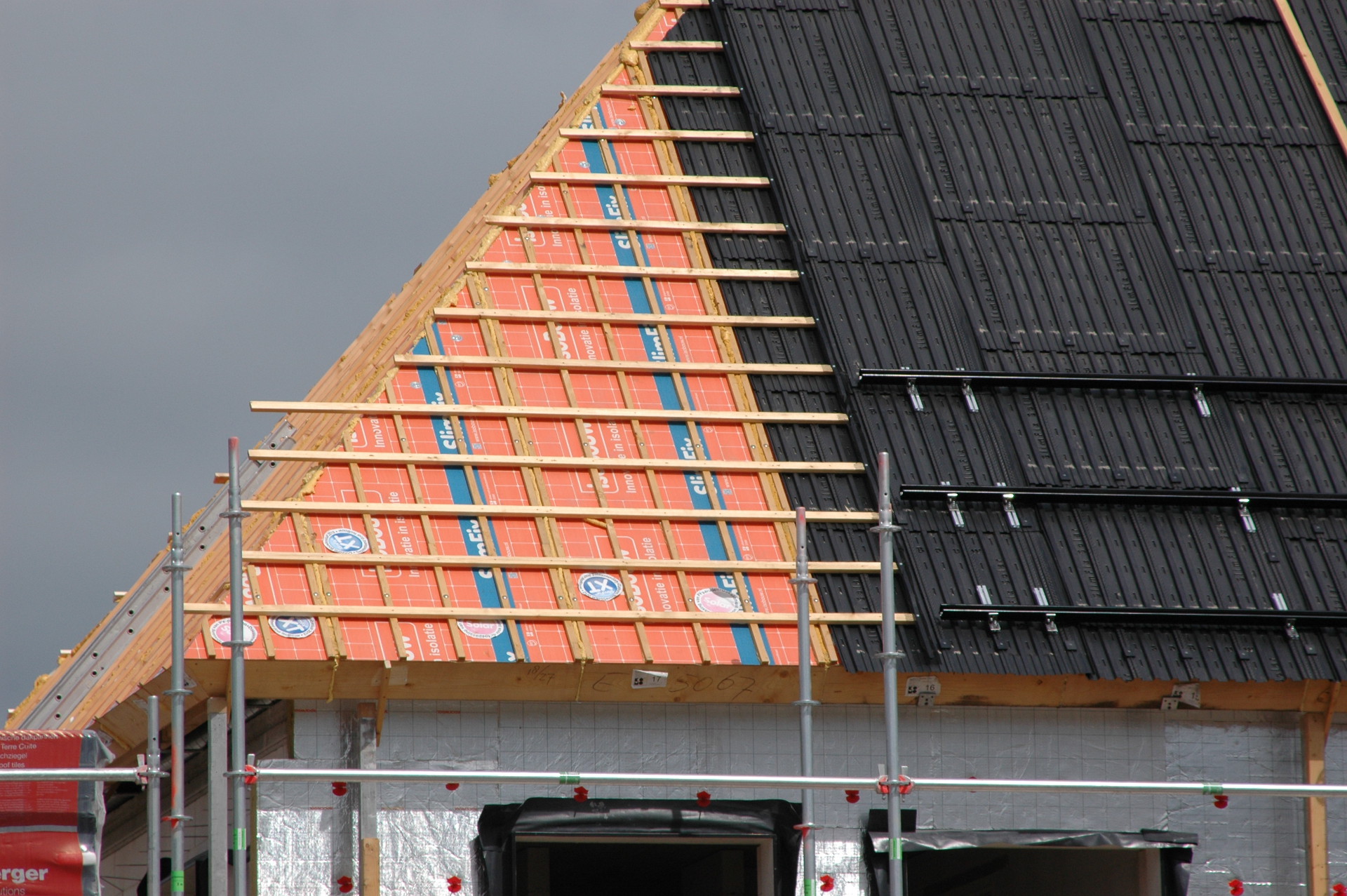

SlimFixXT® Solar is een waterkerend “zonnepaneel-platform” waarop direct alle gangbare zonnepanelen en montagesystemen kunnen worden bevestigd. Het systeem bestaat uit speciale SlimFixXT® dakelementen gecombineerd met een gepatenteerde waterkerende onderlaag waarmee de dakconstructie volkomen waterdicht wordt. De speciale profiellering zorgt voor een gegarandeerde ventilatie van de onderconstructie en een optimale ventilatie en koeling van de zonnepanelen. Dit verlengt de levensduur van de dakconstructie en verhoogt het rendement van de zonnepanelen.
Kenmerken
- Geschikt voor alle gangbare zonnepaneelsystemen
- Perfecte ventilatie en koeling van het zonnepaneel = hoog rendement
- Snel en voordelig een waterdicht dak t.b.v. indak-systemen (BiPV).
- Gegarandeerde ventilatie van de onderconstructie = langere levensduur.
- Handhaving van een dampopen dakconstructie.
- Geschikt voor nieuwbouw en renovatie.
Referentienummers
- Dakelementen
- SLIMFIX-XT® SOLAR
- (27) Daken, afdaken en luifels
- 23.43 dakelementen (prefab steenachtige elementen)
- Dakelement zonnepanelen, Sandwichelement zonnepanelen, Duurzaam bouwen, Dakelementen, Daksysteem, Zonnepanelen, Pv-paneel, PV panelen
Samenstelling
Systeemopbouw
De volgende types zijn leverbaar:
SlimFixXT® Solar 6.3 8/8R
SlimFixXT® Solar 6.3 8/8L
SlimFixXT® Solar 7.0 8/8R
SlimFixXT® Solar 7.0 8/8L
Elementopbouw, materiaal
- Bovenplaat: Vochtbestendige houtspaanplaat, klasse P5 volgens NEN EN 120 en E1 volgens NEN EN 312, 8 mm dik, oranje cachering met handige referentiestrepen en voorzien van 5 tengellatten, afm. 20 x 30 mm.
- Isolatiemateriaal: isolatiekern EPSHR-SE met verhoogd isolerend vermogen.
- Onderplaat: Als bovenplaat, echter voorzien van witte zichtzijde en een met glasvezel versterkt onbrandbaaar Xire® schild (Xire® Technology).
- Langslatten, gootregel en tengellatten: Europees vurenhout.

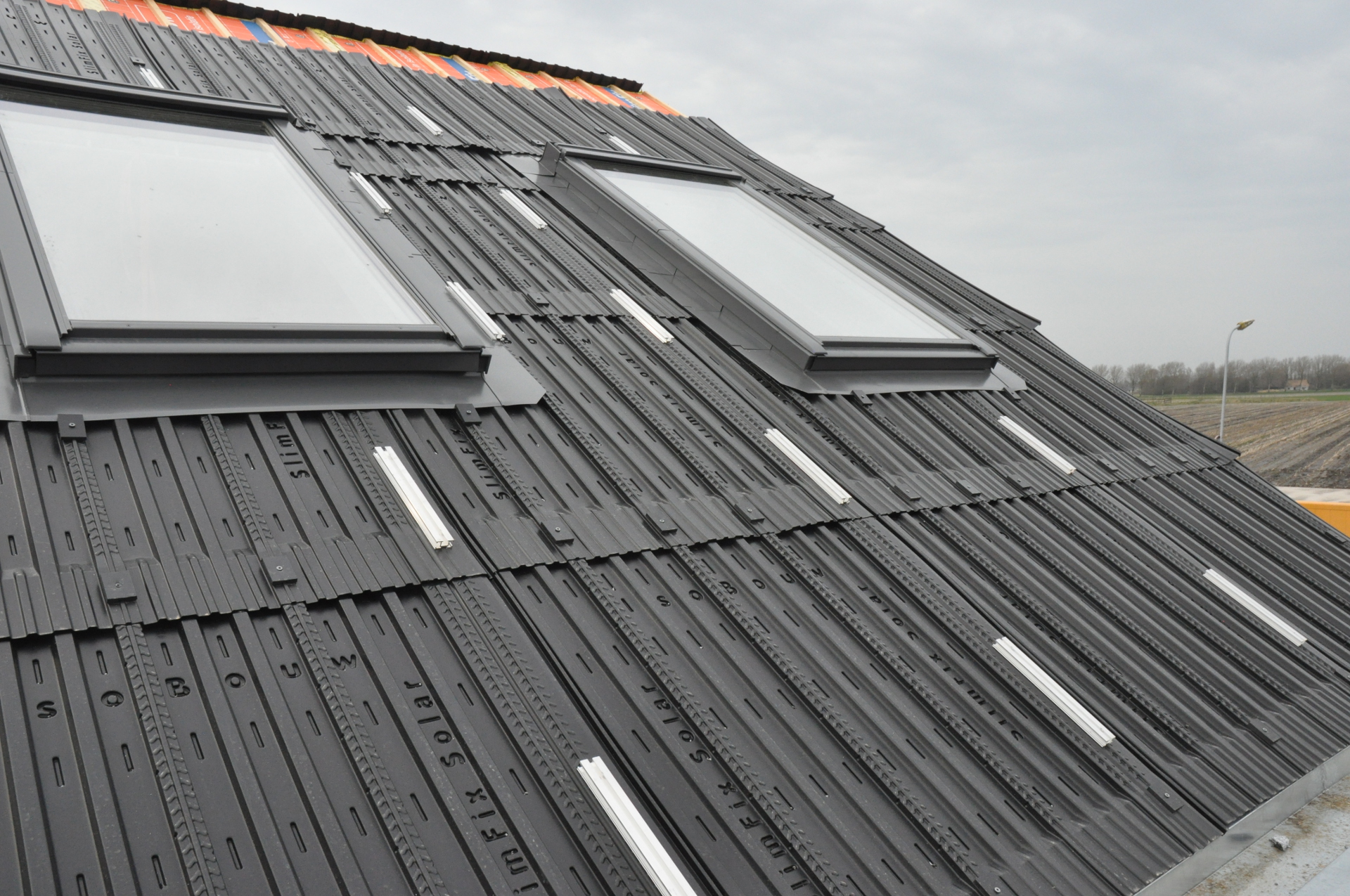

- Waterkerende laag: Los plaatsbare waterkerende kunststof SlimFix-XT Solar modules met bevestigings- en hulpmaterialen.
Hulpstukken
* Deze hulpmaterialen worden alleeen i.c.m. SlimFixXT® Solar dakelementen geleverd.
- SlimFix Solar Module 1,00 hoogte x 1,02 breed (werkende maat)
- Montageplaatjes incl. RVS A2 schroeven torx25 5X40, incl. bitje

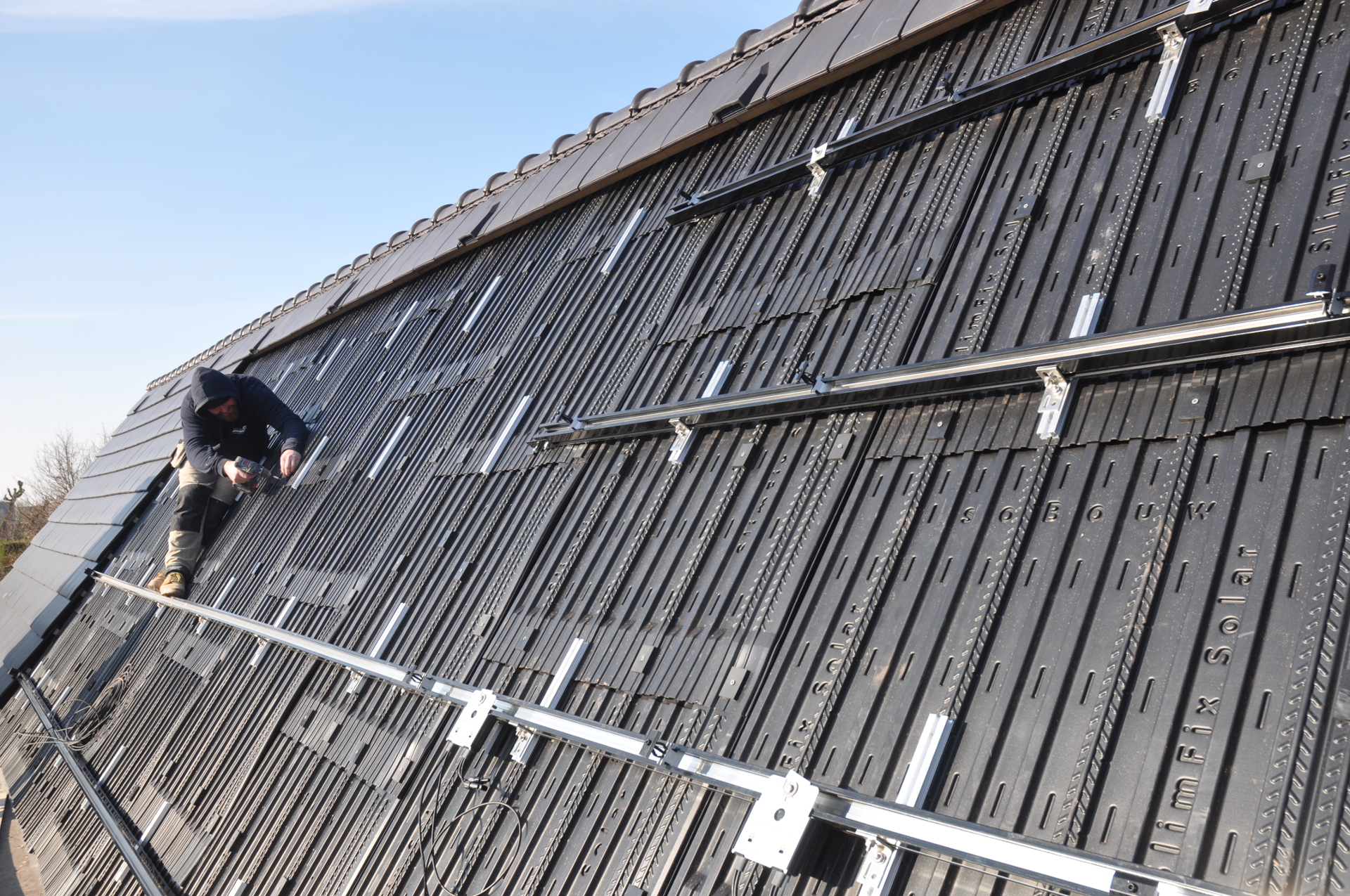

- SlimFix alu tengelprofiel, lengte 1010 mm
- RVS A2 schroeven torx25 5X60, incl. bitje
- Alu M8 adapterprofiel, lengte 340 mm
- EPDM randafdichting
- Solar dakvoetprofiel, lengte 900 mm
Vorm en afmeting
Afmetingen, gewicht
Type | Rc-waarde in m2 K/W | Dikte mm* | Gewicht (ca.), kg/m2 |
SlimFixXT® Solar 6.3 8/8R | 6,51 | 211 | 18,7 |
SlimFixXT® Solar 6.3 8/8L | 6,43 | 233 | 22,8 |
SlimFixXT® Solar 7.0 8/8R | 7,28 | 234 | 18,8 |
SlimFixXT® Solar 7.0 8/8L | 7,15 | 255 | 23,6 |
* is exclusief tengellat van 20 mm
Prestaties
Mechanische eigenschappen
Met SlimFixXT® Solar dakelementen zijn grote overspanningen mogelijk. Elk type dakelement heeft zijn specifieke overspanningsmogelijkheden die afhankelijk zijn van de locatie van het project (windgebieden), de dakhellingshoek en het aantal overspanningsvelden. Met behulp van onze overspanningstabellen kun je eenvoudig bepalen welk type dakelement qua overspanning bij jouw project past.
Brandveiligheid
De vliegvuurbestendigheid van het systeem, inclusief alle aansluitingen tussen de dakpannen en de PV-panelen, is geaccordeerd volgens NEN 7250, NEN-EN 1187.
Toepassing
Bruikbaarheid, functioneel

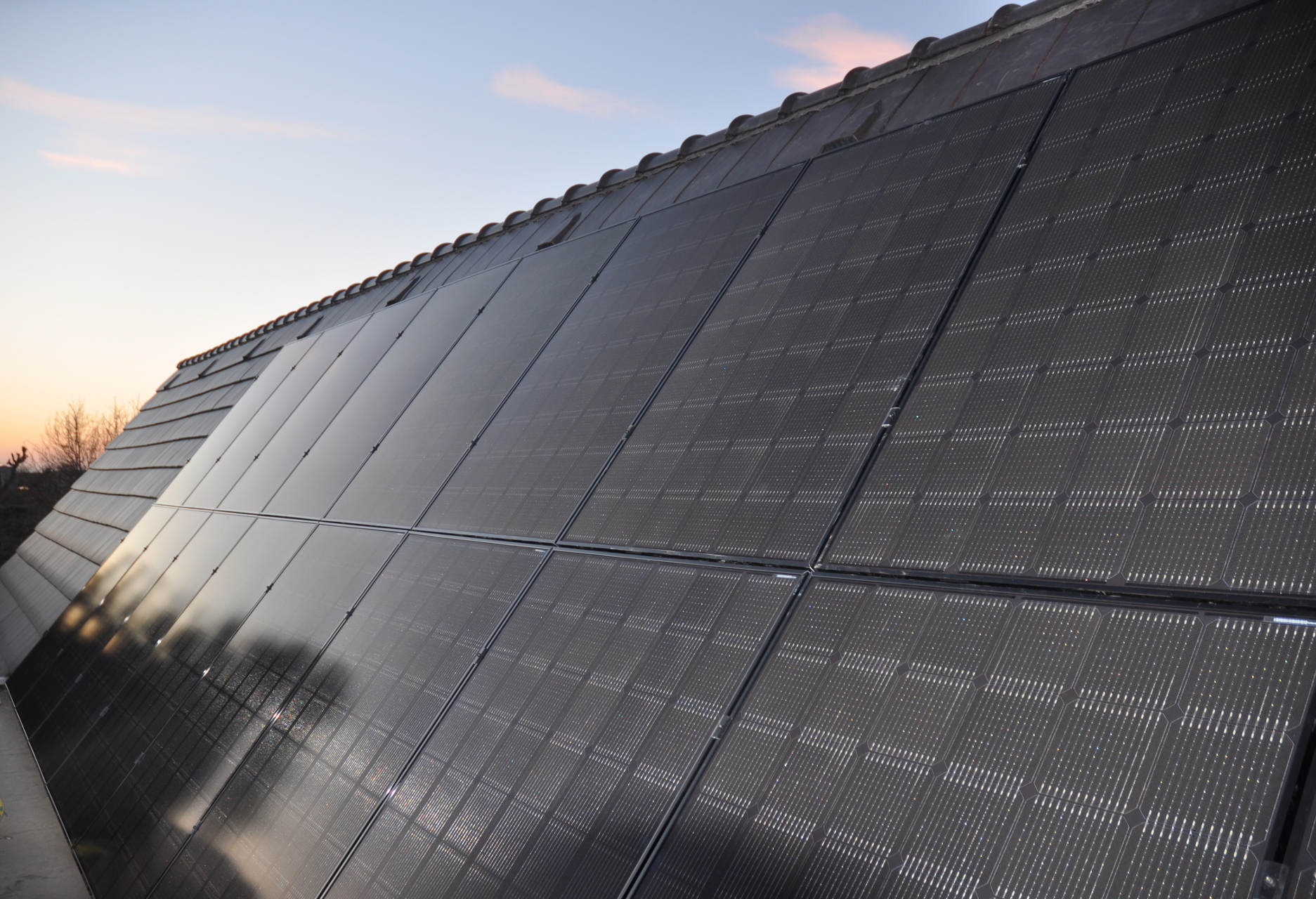

De SlimFixXT® Solar dakplaten zijn toepasbaar bij renovatieprojecten en nieuwbouw. De dakelementen zijn speciaal ontwikkeld voor hellende daken (vanaf 30º) van woningen en utiliteitsgebouwen t/m binnenklimaatklasse 3 die worden bedekt met PV-panelen (als indak-systeem) of een combinatie van PV-panelen en pannen.
Ontwerpdetails
Ter ondersteuning heeft IsoBouw voor veel van haar producten aansluitdetails uitgewerkt. Deze detailleringsoplossingen helpen je de juiste detailleringen te hanteren bij bijvoorbeeld goot-, raam- en/of nokaansluitingen, inclusief advies over de luchtdichte afdichting van bouwdelen onderling. De detailleringsoplossingen zijn te downloaden in PDF, DGN, DWG of DXF bestanden.
Bestektekst
IsoBouw beschikt over een bestekservice.

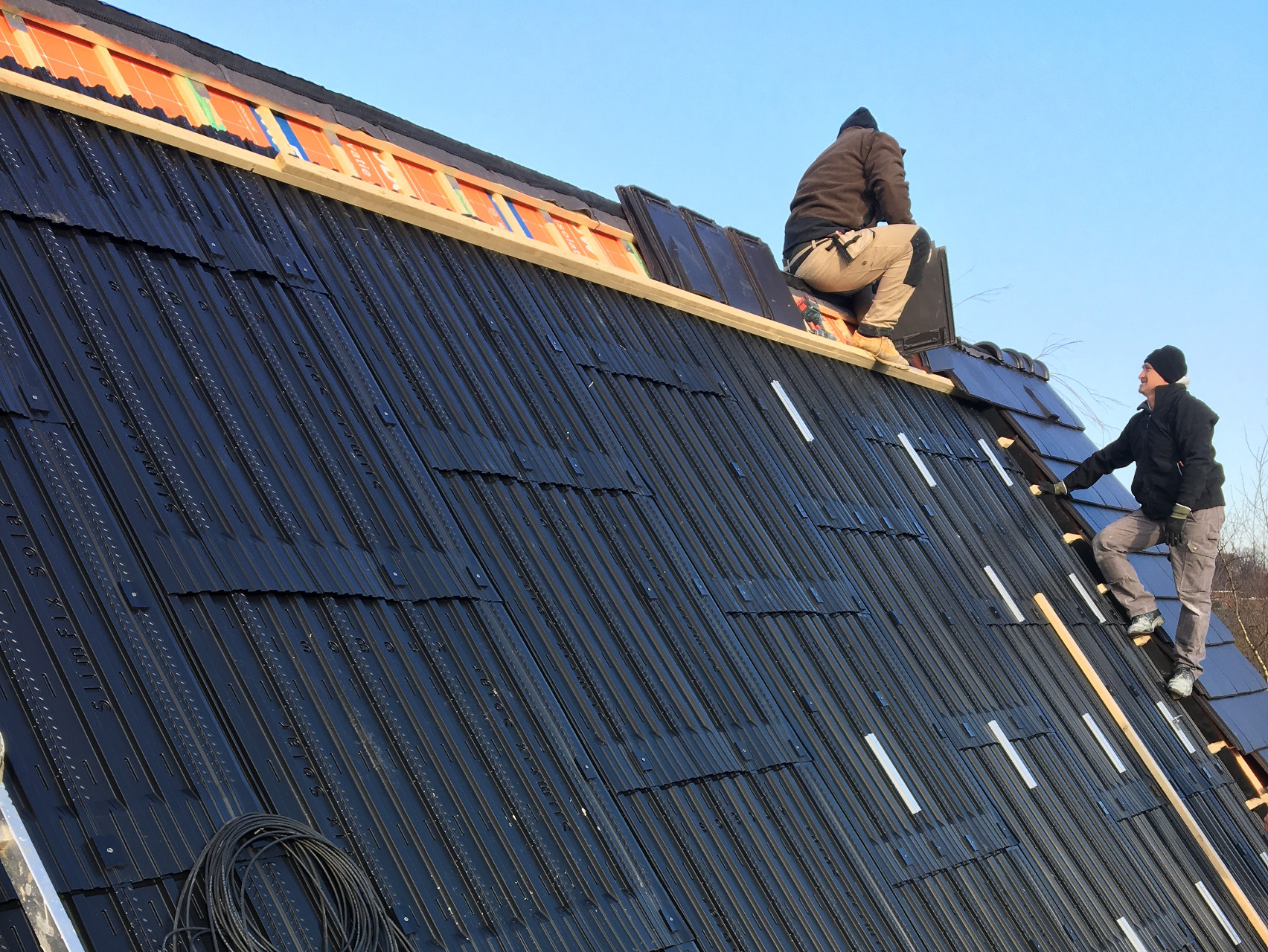

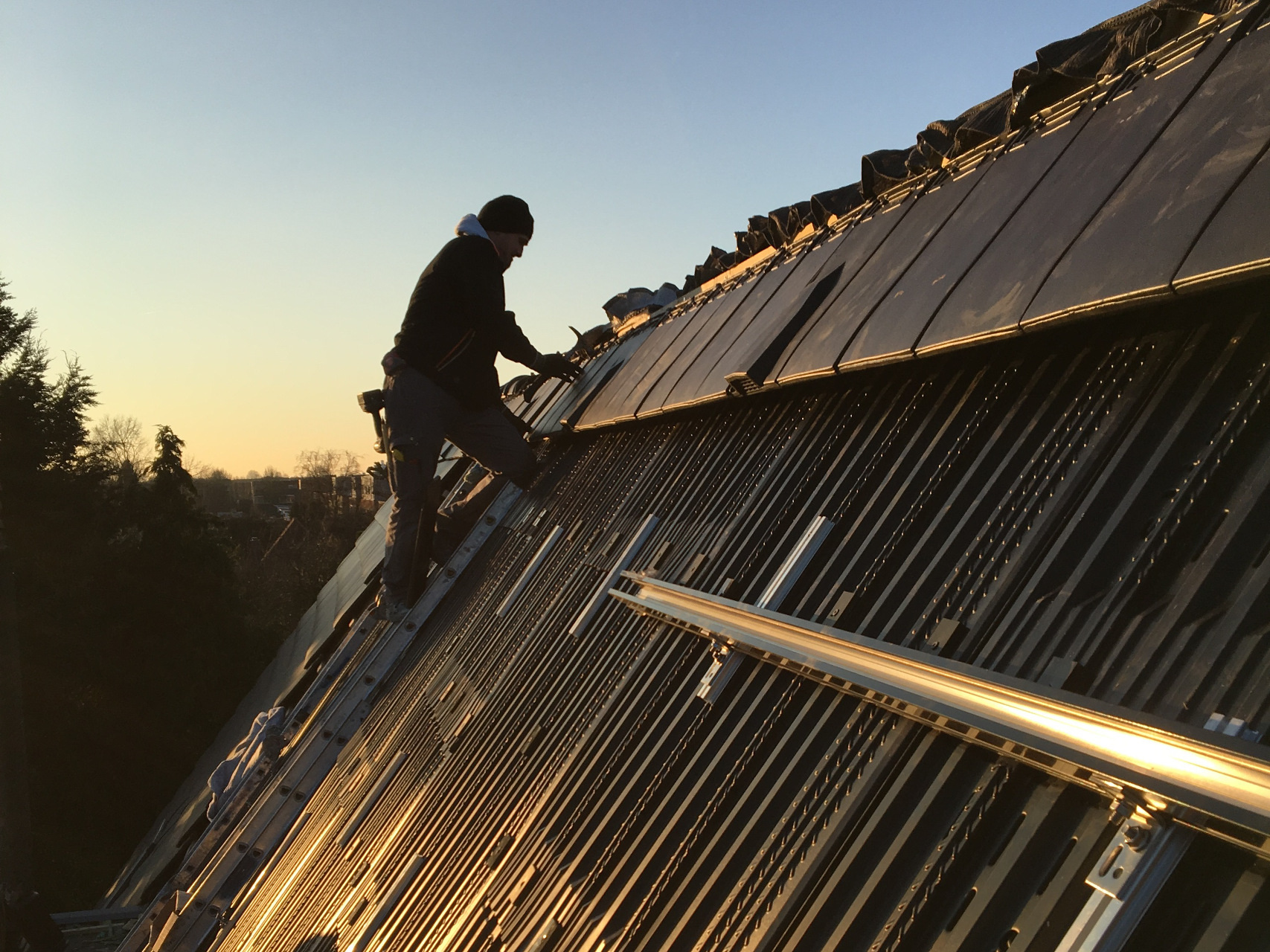

Verwerking en montage
Door de aannemer, volgens verwerkingsvoorschriften van IsoBouw Systems B.V.
Tips voor verwerking
- Zorg bij opslag dat de SlimFixXT® dakplaten vrij van de grond liggen.
- Bij handtransport de dakplaat omhoog schuiven met de witte zijde naar boven.
- Gebruik voor een gemakkelijke bevestiging de voorgeschreven bevestigingsmaterialen.
- Werk de zichtzijde van de dakelementen af met afdekprofielen.
- Nok en naden goed afdichten met bijvoorbeeld PUR-schuim.
- Direct onder het dak gelegen ruimtes goed ventileren.
Economische factoren
Prijs
Bekijk de prijslijst voor de actuele bruto-prijzen.
Leveringsvoorwaarden
Voor alle transacties, werkzaamheden, adviezen, ontwerpen e.d., gelden onze bij de Arrondissementsrechtbank te Breda op 12 december 2011 onder nummer 38/2011 gedeponeerde Algemene Verkoopvoorwaarden.
Levering
Via de hout- en bouwmaterialenhandel.
Leveringsgebied
Benelux.
Technische service
Productdocumentatie, technische details, projectgerichte ondersteuning, bestekservice en verwerkingsvoorschriften.
Milieu en gezondheid
IsoBouw-producten zijn duurzaam, recyclebaar en (H)CFK-vrij. Toepassing vermindert het energieverbruik en de CO2-uitstoot aanzienlijk. Bovendien zijn de producten vriendelijk voor de gezondheid, zowel bij de productie (geen schadelijke stoffen), verwerking (geen stofontwikkeling of irriterende vezels) als in de gebruiksfase (gezond binnenmilieu).
EPS isolatie is in zeer beperkte mate milieubelastend. Onafhankelijk wetenschappelijk onderzoek van NIBE heeft aangetoond dat EPS isolatiesystemen tot de beste presterende isolatiematerialen behoort op milieugebied. Kies daarom bewust.
Materiaalverbruik
IsoBouw heeft de recycle-service Use4ReUse waarbij materiaalrestanten retour genomen worden. De reststukken kunnen weer perfect gebruikt worden voor de productie van nieuwe producten. Voor het inzamelen van de materiaalrestanten zijn inzamelzakken en bigbags beschikbaar. Hiervoor kun je contact opnemen met onze verkoopafdeling.
