Mobiele paneelwanden BREEDVELD P110

P110 mobiele paneelwanden, beweegbare binnenwanden met verdekte kaderprofilering voor visuele en technische perfectie

Meer weten over dit product?

Stel een vraag of vraag documentatie aan:
  • CAD-bestanden, BIM-objecten en bestekteksten
  • Brochures en uitvoeringsvoorschriften
  • Projectondersteuning waar nodig

Omschrijving

Mobiele paneelwanden BREEDVELD P110 zijn eenvoudig te verplaatsen mobiele wanden met een dikte van circa 110 mm, voorzien van verdekte / onzichtbare kaderprofielen en 18 mm dikke beplating. De ogenschijnlijk vaste wand kan dankzij een modulaire opbouw flexibel worden ingezet. Daardoor kun u gemakkelijk één of meer ruimtes creëren. Iedere mobiele paneelwand kunt u aan de hand van bouwstenen geheel naar wens samenstellen. De losse panelen van de mobiele paneelwanden zijn op verschillende manieren te parkeren of op te bergen.

De P110 mobiele wandpanelen bieden vele mogelijkheden in maatvoering, geluidsreductie en afwerkingen, zodat er altijd een passende oplossing te vinden is.

Kenmerken

  • Opgebouwd uit een uiterst duurzame constructie;
  • Klantgericht en snelle levering;
  • Zeer sterke bedieningsmechanieken;
  • Maatvoering 100% passend;
  • Degelijk maatwerk door vakbekwaam personeel.

Referentienummers


Samenstelling

Systeemopbouw

De BREEDVELD P110 zijn vlakke geluidsisolerende mobiele paneelwanden, bestaande uit afzonderlijk bedienbare panelen, afgehangen aan één gelagerd wielstel (1-puntsophanging) of twee gelagerde wielstellen (2-puntsophanging). Uitvoering mogelijk met loopdeuren, hoekopstellingen en glasopeningen.

Elementopbouw

BREEDVELD paneelwanden P110 zijn opgebouwd uit de volgende onderdelen:

  • Panelen:
    De panelen zijn opgebouwd uit een robuuste zelfdragende aluminium constructie waarin het drukmechanisme is aangebracht. Aan weerszijden is het frame voorzien van afgewerkte spaanplaatpanelen. Voor extra geluidsisolatie kunnen de holle ruimten worden opgevuld met mineraalwol en de beplating worden voorzien van hardboard of bitumen. De afgewerkte spaanplaatpanelen zijn links en rechts opgesloten in sterke verticale conische aluminium “mes en groef” profielen met diverse afdichtingsrubbers en magneetband (14,4 kg/m1). Voor de onder- en bovenafdichting maken we gebruik van verende watervaste druklijsten die onder een constante kracht (> 750 N) bij een variabele slag worden bediend door het drukmechanisme. Het drukmechanisme is standaard handmatig uitgevoerd, maar kan optioneel ook elektrisch worden aangedreven.
    Panelen geleverd als/met (afwijkende panelen mogelijk):
    • Standaard paneel;
    • Telescooppaneel;
    • Paneel met loopdeur;
    • Dubbele loopdeur in 2 panelen;
    • Paneel als loopdeur vast aan muurstijl;
    • Paneel met hoekaansluiting;
    • Paneel met glasopening(en).
  • Beplating:
    Spaanplaat kwaliteit  E1, persing ca. 680 kg/m³, dikte 18 mm (P110), voldoet aan normen EN 14322 en de EN 14323.
  • Afwerking:

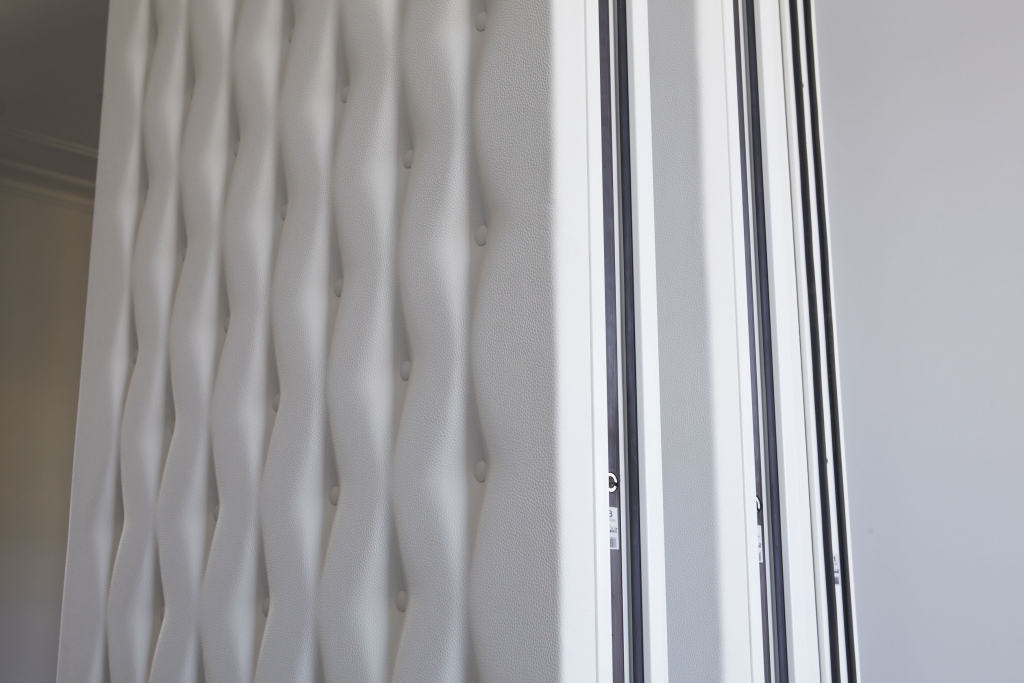

    Melamine is standaard, tegen meerprijzen zijn hardplastic, fineer, naaldvilt, folie, kurk etc. te leveren. Het is tevens mogelijk per zijde een andere afwerking of kleur toe te passen.
  • Geleiding:
    Panelen afgehangen met kogellagerwielstellen in C-vormige rail aan:
    • 1-puntsophanging: panelen centrisch geparkeerd (CP);
    • 2-puntsophanging met gedwongen parkering (PP): panelen excentrisch geparkeerd, wissel dwingt één zijde van paneel automatisch naar zij-rail;
    • 2-puntsophanging met vrije parkering (FP): panelen geparkeerd buiten hoofdrail, panelen met hoeken en wissels naar parkeerplaatsen en/of andere railsecties gerangeerd. Railontmoetingen: 90-180° mogelijk.
  • Bediening:
    Standaard handbediend, optioneel ook met semiautomatische drukbediening.
  • Loopwerk:
    BREEDVELD schuifwanden zijn uitgerust met onderhoudsvrije gelagerde wielstellen, die uiterst soepel in een hoogwaardige aluminium railconstructie lopen. Géén ondergeleiding nodig.
  • Kaderprofielen P110: standaard verdekt uitgevoerd, aluminium.
Materiaal
  • Spaanplaat: kwaliteit E1, persing ca. 680 kg/m³;
  • Profielen: geanodiseerd aluminium, optioneel in RAL;
  • Magneetband: 32 mm breed, 14,4 kg/m1 aantrekkracht in de kleur donker bruin;
  • Telescopische onder- en bovenafdichting: aluminium zwart geanodiseerd;
  • Afdichtingsrubbers: zwart in streepvrije uitvoering;
  • Rail: blank aluminium gemoffeld in RAL;
  • Kogellagerwielstellen: verzinkt staal, al dan niet voorzien van kunststof loopvlak.
Oppervlaktebehandeling

Melamine is standaard, tegen meerprijzen zijn hardplastic, fineer, naaldvilt, folie, kurk, leer, etc. te leveren. Het is tevens mogelijk per paneel een andere afwerking of kleur toe te passen.

Toebehoren

Bevestigingsmiddelen voor rail en muurstijlen, hang- en sluitwerk e.a.


Vorm en afmeting

Vorm

Het schuifwandsysteem bestaat uit vlakke rechthoekige panelen, zie ook illustraties en referenties.

Afmetingen, gewicht
  • Paneelbreedte: max. 1.240 mm, afgestemd op beschikbare dagmaat en bepaald door uitvoering;
  • Paneelhoogte: max. 6.500 mm, hoogte bepaald door uitvoering, zie ook ontwerpdetails;
    Paneeldikte 110 mm;
  • Gewicht: ca. 30-70 kg/m², afhankelijk van geluidsisolatiewaarde en afwerking.
Oppervlaktestructuur

Bepaald door oppervlaktemateriaal.

Kleur

Bepaald door afwerking(materiaal).

Neveneffecten

Spaanplaat klasse E1 met betrekking tot formaldehyde-uitstoot.


Prestaties

Mechanische eigenschappen
  • Productsterkte
    Zelfdragende constructies.
  • Materiaalsterkte
    Buigsterkte spaanplaat 20 N/mm².
Vuur, explosie
  • Brandbaarheid
    Standaardpanelen: niet-onbrandbaar (NEN 6064).
  • Brandvoortplanting
    Optioneel: brandvertragende spaanplaat, klasse B1 of A2 (DIN 4102).
  • Brandwerendheid
    P110: optioneel 30 minuten brandwerend (NEN 6069)
Gassen, vloeistoffen, vaste stoffen
  • Bestandheid
    Vloeraansluiting watervast, spaanplaatbeplating niet bestand tegen langdurige vochtinwerking. Optioneel uitvoering in watervast verlijmd multiplex.
Akoestische eigenschappen
  • Luchtgeluidsisolatie
    38 t/m 58 dB Rw. De praktijkresultaten zijn mede afhankelijk van de bouw.

Toepassing

Bruikbaarheid, functioneel

Paneelwanden voor toepassing in interieurbouw, in utiliteitsbouw, nieuwbouw en renovatieprojecten, waar geluidsisolatie en vrijheid in wandsamenstelling, raillay-out en parkeerposities zijn vereist.

Toepassingsgebied o.a: openbare- en multifunctionele gebouwen, scholen, kantoren, congres- en culturele centra, hotels en restaurants, kerken, vergaderruimten.

Bruikbaarheid, economisch

Met mobiele paneelwanden kunt u flexibel en efficiënt gebruik maken van uw ruimte(n).

Ontwerpdetails
  • Rail: direct tegen bovenliggende draagconstructie of verlaagd via koofconstructie;
  • Dragende constructie: voldoende sterk, stijf en waterpas;
  • Pakketbreedte: paneelbreedte + ca. 35 mm;
  • Pakketdikte: aantal panelen x 110 mm;
  • Zie BIM library en CAD details.
Bestektekst

Zie online bestekservice.




Verwerking en montage

Transport

Transport en montage door BREEDVELD, in overleg ook in het buitenland mogelijk. Neem contact op met BREEDVELD voor de mogelijkheden.

Voorbereiding

Bovenconstructies aanbrengen tijdens ruwbouw conform voorschriften BREEDVELD; meeste bouwkundige voorzieningen door BREEDVELD met eigen timmer- en laspersoneel mogelijk.

Verwerking

Door eigen montageafdeling van BREEDVELD.


Onderhoud

Onderhoud

Optioneel onderhoudscontract is mogelijk. Neem hierover contact op met BREEDVELD.

Reparatie

Onderdelen en plaatmaterialen kunnen worden vervangen.


Kwaliteit en garantie

2 jaar garantie volgens garantievoorwaarden BREEDVELD, 100% op onderdelen en arbeidsloon. Indien een onderhoudscontract bij BREEDVELD wordt afgesloten, wordt de garantie verlengd tot 5 jaar.

10 jaar garantie op het door BREEDVELD ontwikkelde handbediende schaarmechaniek.

Economische factoren

Prijzen

Volgens opgave BREEDVELD, voor een offerte-aanvraag contact opnemen met BREEDVELD.

Leveringsvoorwaarden

Raadpleeg de Algemene Voorwaarden van BREEDVELD.

Levering

Levering af magazijn, tenzij anders is overeengekomen.

Levertijd

In overleg.

Leveringsgebied

Gehele wereld.

Technische service

Neem contact op met BREEDVELD voor advies, ontwerp, productie, planning en montage.
