BIS Yeti® 130 Montagesysteem voor lichte dakinstallaties

Lichte dakinstallaties snel en veilig geïnstalleerd met het unieke klikmechanisme van BIS Yeti® Montagesysteem

Meer weten over dit product?

Stel een vraag of vraag documentatie aan:
  • CAD-bestanden, BIM-objecten en bestekteksten
  • Brochures en uitvoeringsvoorschriften
  • Projectondersteuning waar nodig

Omschrijving

Montagesysteem BIS Yeti® 130 is een flexibele en betrouwbare ondersteuning voor lichte strut installaties op daken. BIS Yeti® 130 is geschikt voor zowel horizontale als verticale toepassingen en beschikt over een anti-slip trillingdempermat. Tevens heeft de BIS Yeti® 130 een uniek klikmechanisme voor een snelle en veilige installatie. De gietvormen zijn gemaakt van WPC, een mix van gerecycled kunststof en houtvezels en de kunststof onderdelen zijn gemaakt van 100% gerecycled materiaal. Daarnaast is het modulair systeem bestand tegen UV en chemicaliën.

Het montagesysteem biedt een flexibele en kosteneffectieve oplossing voor leidingen, kabelgoten, luchtkanalen, roostervloeren en andere toepassingen.

Kenmerken

  • Voor horizontale (met Strut 41 x 21 x 2,0 en 41 x 21 x 2,5) en verticale toepassingen;
  • Met anti-slip trillingdempermat;
  • Met uniek klikmechanisme voor een snelle en veilige installatie;
  • Flexibel te gebruiken in veel situaties;
  • Kosteneffectief en kwalitatief hoogwaardig.

Referentienummers

  • Overige bevestigingsmiddelen
  • BIS YETI
  • t Bevestigingsmiddelen, voegmaterialen
  • 61.32 metalen kanalen (ventilatie- en luchtbehandelingsinstallaties), 61.33 kunststof kanalen (ventilatie- en luchtbehandelingsinstallaties), 62.31 metalen buisleidingen (koelinstallaties), 62.32 kunststof buisleidingen (koelinstallaties), 70.41 kanalisatie (elektrotechnische installaties), 70.42 buisleidingen en slangen (elektrotechnische installaties)
  • Montagesysteem, Leidingen, Kabelgoten, luchtkanalen

Samenstelling

Systeemopbouw

BIS Yeti® 130 montagevoet voor horizontaal toegepaste strut rails (41 x 21 x 2,5 of 41 x 41 x 2,5) met standaard gatenpatroon of verticaal toegepaste strut rail (41 x 21 x 2,5). Voor verticale toepassing is het inzetstuk (klikmechanisme) niet nodig.

Elementopbouw, materiaal
  • Voet: Gietvormen gemaakt van WPC, een mix van gerecycled kunststof en houtvezels;
  • Klikmechanisme: Kunststof onderdelen gemaakt van 100% gerecycled materiaal.

Vorm en afmeting

Vorm

Vierkante voet, zie afbeeldingen.

Afmetingen

Afmeting voet 130 x 130 mm.

Kleur

Voet: groen;

Klikmechanisme: geel.


Prestaties

Mechanische eigenschappen

Bij horizontale toepassing is Fa,z: 2.500 N.

De maximale toelaatbare belasting is afhankelijk van de constructie van het dak en de dakisolatie.


Toepassing

Bruikbaarheid, functioneel

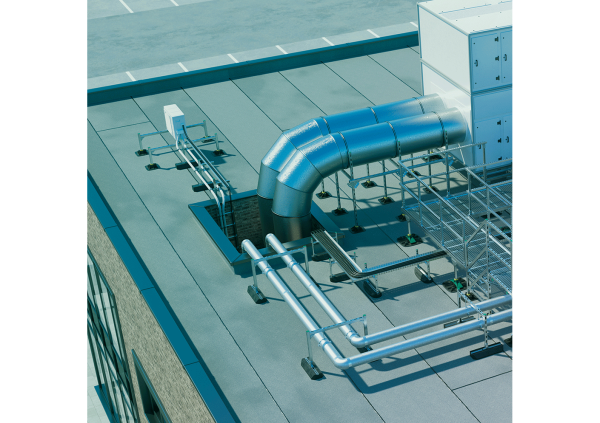

BIS Yeti® 130 is in combinatie met horizontale en/of verticale strut rails toepasbaar o.a.:

  • Als H-set ter ondersteuning van ventilatiekanalen;
  • Ter ondersteuning van buizen;
  • Als voet met kabelgoot;
  • Ter ondersteuning van roostervloeren.
Bruikbaarheid, economisch

Bij horizontale toepassing sluit het inzetstuk automatisch wanneer de rail erin wordt gedrukt, voor sneller werken.

Bruikbaarheid, voorschriften

Voor toepassingen op een dak, is de installateur verplicht om de draagcapaciteit van het dak te raadplegen voor installatie.


Kwaliteit en garantie

Kwaliteit en garantie

Voorzien van een CE-markering.

Economische factoren

Prijzen

Prijzen op aanvraag bij Walraven B.V.

Technische service

Neem voor een gedetailleerde berekening en support contact op met Walraven Project Engineering via +31 (0)297 23 30 00 of www.walraven.com.

Rondom deze producten bied Walraven Project Engineering technische ondersteuning op het gebied van onder andere:

  • Bevestigingen voor leidingen, luchtkanalen of kabelgoten;
  • Constructies voor technische installaties op daken zoals zonnepanelen of klimaatinstallaties;
  • Hulpconstructies (frames);
  • Brandveilige buis- en/of kabeldoorvoeringen.

Tevens kan Walraven u van dienst zijn met:

  • Het maken van een beugelplan;
  • Het aanleveren van installatie-instructies;
  • Het aanleveren van voorgefabriceerde producten (Prefab);
  • Het bieden van hulp op locatie.

In de vorm van 3D constructie berekeningen, BIM en prefab mogelijkheden maakt Project Engineering zijn expertise beschikbaar voor u. Van engineering tot montage-instructies; alles is mogelijk.

Referenties

Referentieadressen

In de volgende Nederlandse projecten zijn producten van Walraven toegepast:

  • Solcon Datacenter, Apeldoorn;
  • Verspak, Haarlem;
  • Van Riet, Houten;
  • Royal Lemkes Group, Bleiswijk;
  • Pfixx Enschede, Enschede;
  • Bedrijfshal Transportbedrijf, Nieuw-Vennep;
  • Nuon Zuidas Koudegebouw, Amsterdam;
  • Mariastichting, Haarlem;
  • KPN Cybercentre, Amsterdam.


Nieuw: BIS Yeti® 130 Montagesysteem

Op zoek naar een modulair systeem speciaal voor ondersteuning van lichte dakinstallaties? Maak kennis met de BIS Yeti® 130! Dit montagesysteem biedt een flexibele en kosteneffectieve oplossing voor leidingen, kabelgoten, luchtkanalen en andere toepassingen.
