Soundblox Akoestische beton (bouw) blokken voor een optimale ruimteakoestiek



Meer weten over dit product?

Stel een vraag of vraag documentatie aan:
  • CAD-bestanden, BIM-objecten en bestekteksten
  • Brochures en uitvoeringsvoorschriften
  • Projectondersteuning waar nodig

Omschrijving

Soundblox akoestische betonblokken vormen een ideale oplossing voor optimalisering van de ruimteakoestiek, de absorptie van overtollig geluid, reductie van nagalm en flutterecho’s en de verbetering van de spraakverstaanbaarheid. Met Soundblox akoestische betonblokken kan de oplossing voor de akoestiek in een ruimte (geluidsabsorptie én geluidisolatie) alsmede de brandwerendheid worden geïntegreerd in een stabiele wandconstructie, overal waar stabiliteit net zo belangrijk is als de ruimteakoestiek! Eentje die robuust is en een balletje kan hebben! Drie oplossingen verenigd in één wand. Soundblox zijn gemaakt van beton, dat een hoge druksterkte heeft waardoor het een stabiele wandconstructie mogelijk maakt.

Omschrijving Soundblox

Geluidsabsorberende materialen zijn meestal zacht en kwetsbaar. Met Soundblox akoestische bouwblokken kan de oplossing voor de ruimteakoestiek (Geluidsabsorptie, geluidisolatie en brandwerendheid) Soundblox zijn hoogwaardige akoestische, zelfdragende betonblokken/bouwblokken, die vermetseld worden als reguliere betonblokken en zorgen voor een prettig akoestisch klimaat in elke ruimte, zowel in binnen als buitentoepassingen.

Soundblox akoestische betonblokken zijn uitgerust met conische openingen t.z. trechtervormige sleuven en daarachterliggende Helmholtz resonatoren waarin het geluid wordt opgenomen en in verminderde mate weer afgegeven wordt aan de ruimte.

De Geluidsabsorptie wordt gerealiseerd door de opname van het geluid in de Helmholtz resonatoren van de Soundblox waar de harde tonen, overtollig geluid en flutterecho’s eruit gefilterd worden en nagalm gereduceerd wordt. Hierdoor wordt de ruimtebeleving en de geluidbeleving geoptimaliseerd en spraakverstaanbaarheid verbeterd. Aangezien deze blokken gemaakt worden beton, hebben deze ook een gedegen geluidsisolerende werking.

Soundblox kunnen worden geleverd in zowel 19 cm breedte/diepte als 14 en 9 cm. Van alle Soundblox zijn akoestische rapporten beschikbaar. Door Soundblox te voorzien van inzetplaatjes van organisch, circulair vulmateriaal worden Soundblox nog duurzamer.

Soundblox zijn leverbaar met duurzame vullingplaatjes van minerale wol in diverse dikte en densiteit alsmede circulaire, duurzame cellulose of katoen

Soundblox wanden zijn afwerkingsvrij. Desgewenst kan een wand, uitgevoerd met Soundblox worden overgespoten in elke RAL kleur met een goede kwaliteit verf die de poriën openlaat geen latex) om de gewenste uitstraling te realiseren.

Soundless Acoustics biedt de mogelijkheid om een wand, uitgevoerd met Soundblox (deels) te decoreren met 100% natuurlijke, onderhoudsvrije mosbedekking die de wand een natuurlijke en zeer exclusieve uitstraling geeft en de geluidsabsorberende werking nog verhoogt. Akoestische rapporten zijn verkrijgbaar op aanvraag. Voor meer informatie over de mosbedekking verwijzen wij naar onze productomschrijving (Soundless Green Wall)).

Soundblox kunnen in een project worden aangevuld/gecombineerd met reguliere zichtblokken in dezelfde kleur en structuur en voor de meeste typen in dezelfde afmeting. Soundblox akoestische bouwblokken en Zichtblokken worden in dezelfde productie meegenomen om kleur en structuurverschillen te voorkomen.

Zoektermen: Akoestiek, akoestische binnenwanden, akoestische wanden, akoestische wandoplossing, Geluidsabsorptie, Geluidisolatie, Brandwerend, binnentoepassing, stootvast, buitentoepassing, constructieve wanden, robuust, stabiliteit, Ruimte--akoestiek, Nagalmreductie, geluidwerend, geluiddempend., duurzaam, constructief, duurzame bouwstoffen, bouwstoffen, bouwproducten, bouwblokken, wandblokken, geluidsabsorberende oplossing, akoestische oplossing, geluidisolatie.

Kenmerken

  • Wandblokken/Bouwblokken
  • Betonblokken
  • Geluidsabsorberend
  • Geluidsisolerend
  • Brandwerend
  • Robuuste oplossing/Stootvast
  • Stabiliteit: Zeer hoge druksterkte
  • Optimalisering van de ruimte-akoestiek voor reductie van  reduceren van overtollig geluid, nagalm en flutterecho’s.
  • Verbetering van de spraakverstaanbaarheid in de ruimte.
  • Optimalisering ruimtebeleving en geluidsbeleving
  • Effectieve akoestische geluiddemping door Helmholtz resonatoren, eventueel i.c.m. vullingplaatjes van minerale wol.
  • Hoge druksterkte en stabiliteit.
  • Leverbaar met vullingplaatjes van minerale wol voor verhoogde geluidabsorberende prestatie.
  • Tevens leverbaar met vullingplaatjes van duurzaam materiaal, katoen of cellulose.
  • Veelzijdig toepasbaar:  Zowel in binnen – als buitentoepassing
  • Geschikt voor vochtige ruimte en ruimte met extreme condities.

Referentienummers


Samenstelling

Soundblox Akoestische betonblokken zijn gemaakt van zand, grind met toevoeging van cement.

Soundblox zijn nu tevens leverbaar in een cement--vrije variant, met identieke vorm, geproduceerd met staalslakken uit de staalindustrie waarbij CO2 aan de lucht wordt onttrokken en ingezet bij de productie. Zie hiervoor onze productomschrijving: Soundblox Carbstone.

Systeemopbouw, Toebehoren/Accessoires

Soundblox zijn hoogwaardige akoestische, zelfdragende betonblokken/bouwblokken.

Deze akoestische betonblokken zijn uitgerust met conische openingen t.z. trechtervormige sleuven en Helmholtz resonatoren met geluidsabsorptieverhogende vulling van minerale wol met zwart glasvlies. of duurzame vullingplaatjes van cradle to cradle/circulaire cellulose of katoen, die vermetseld worden als reguliere betonblokken en zorgen voor een prettig akoestisch klimaat.


Vorm en afmeting

Rechthoekige betonblokken met conische openingen, zie afbeeldingen.Soundblox akoestische betonblokken (tweekamerblokken en een driekamerblok). Soundblox zijn beschikbaar in de volgende afmetingen:

Type A: (lxbxh) 495 x 190 x 190 mm.
Type N: (lxbxh) 320 x 190 x 190 mm.
Type W: (lxbxh) 390 x 140 x 190 mm.
Type G: (lxbxh) 390 x 190 x 190 mm.

Uiterlijk/Afwerking

Zichtwerk. Afwerking niet nodig. Standaardkleur: (Beton)grijs. Oppervlaktestructuur: Lichtkorrelig.

Soundblox wanden zijn afwerkingsvrij. Desgewenst kan een wand, uitgevoerd met Soundblox worden overgespoten in elke RAL--kleur met een goede kwaliteit verf die de poriën openlaat geen latex) om de gewenste uitstraling te realiseren.

Soundblox kunnen in een project worden aangevuld/gecombineerd met reguliere zichtblokken van hetzelfde materiaal. Soundblox akoestische bouwblokken en Zichtblokken worden in dezelfde productie meegenomen om kleur en structuurverschillen te voorkomen.

Standaardkleur: (Beton)grijs. Tevens leverbaar in de massa gekleurd voor een meerprijs. Tevens mogelijkheid om Soundblox over te spuiten in het project in elke gewenste kleur. Hiervoor raden wij een verf aan van uitstekende kwaliteit met een open structuur waardoor de structuur niet wordt dichtgesmeerd.

Ook levert Soundless Acoustics Soundblox met 100% natuurlijke mosbedekking in diverse uitvoeringen. Zie hiervoor ook onze productomschrijving: Soundless Green Wall met 100% natuurlijke mos. Het is mogelijk Soundblox deels of geheel uit te voeren met mosbedekking voor een zeer exclusieve en natuurlijke uitstraling. Deze mosbedekking is volledig onderhoudsvrij. De natuurlijke uitstraling van de mos samen met de robuustheid en geluidsabsorberend eigenschappen van de Soundblox vormen een bijzondere synergie alsmede een nog hogere geluidsabsorberende werking.. Akoestische rapporten op aanvraag beschikbaar.


Prestaties

Mechanische eigenschappen

Afschuifsterkte: 0,15 N/mm2; Deze kan worden verhoogd tegen een meerprijs op aanvraag.
Genormaliseerde gemiddelde druksterkte: : 12,0 N/mm2.
Brandreactie: Klasse A1;
Brandwerendheid: NBN EN 1996--1--2-- ANB (2019) Bijlage B (minuten )-- REI.: 185 minuten
Vochtgedrag (krimp en opzwelling): ≤ 0,45 mm/m;
Vorst/dooibestandheid (duurzaamheid): Voldoet volgens NBN B15--231
Prestaties/Akoestische eigenschappen

Geluidabsorptie/Geluiddemping

Soundblox is een hoogwaardig geluidsabsorberend bouwblok, ontworpen speciaal voor optimalisering van de ruimteakoestiek, het absorberen van overtollig geluid, reduceren va nagalm waardoor de spraakverstaanbaarheid en ruimte/geluidbeleving in de ruimte sterk wordt verbeterd. Waar geluidsabsorberende oplossingen normaalgesproken zacht en kwetsbaar zijn en dus niet zeer geschikt voor wandtoepassing, betreft het hier een robuuste geluidsabsorberende oplossing. Soundblox zijn effectief en hebben een goede geluidabsorptie met name in de lage frequenties die moeilijker te absorberen zijn.

De Geluidsabsorberende werking wordt enerzijds gerealiseerd door de opname van het geluid in de Helmholtz resonatoren van de Soundblox waar de harde tonen, overtollig geluid en flutterecho’s eruit gefilterd worden en nagalm gereduceerd wordt. Anderzijds wordt het geluid extra geabsorbeerd door de toevoeging van geluidsabsorberende van minerale wol in diverse dikte/densiteit voor verhoogde akoestische prestatie. Tevens leverbaar met duurzame, cradle to cradle, circulaire organische vullingplaatjes van cellulose of katoenvezelmateriaal. Van elke variant zijn akoestische rapporten beschikbaar.

Geluidsisolatie

Aangezien deze blokken gemaakt zijn van beton, hebben deze ook een gedegen geluidsisolerende werking. Van enkele typen Soundblox hebben wij ook geluidsisolatierapporten of indicaties beschikbaar op aanvraag.


Toepassing

Bruikbaarheid, functioneel, veelzijdig toepasbaar

Toepasbaar zowel in de binnenruimte als in de buitenruimte. Soundblox zijn zowel functioneel als decoratief en passen in elk gewenst design met vele mogelijkheden qua vormgeving, kleuren en/of folie. Deze veelzijdige oplossing laat zien dat een effectieve oplossing voor geluidsreductie de esthetische vormgeving niet in de weg hoeft te staan.

Soundblox akoestische bouwblokken zijn zeer geschikt als binnenwanden, voorzetwanden en tussenwanden in veel toepassingen zowel in binnen als buitenruimte:

Zware industrie: Fabrieken, industriële hallen, machineruimten, transformatie--ruimten, industriële buitenruimte, met name door de uitstekende geluidsabsorberende prestaties in de lage frequenties.

Andere industriële toepassingen: Parkeergarages (binnen en buiten), laadruimtes, hangars, magazijnen

Buitentoepassingen: langs spoorwegen en autosnelwegen, toegang parkeergarage

Binnentoepassing: Utiliteitsbouw, Sporthallen, Schoolgebouwen, gezondheidsinstellingen, kerken, gebedshuizen, theaters, dierenasielen, kinderdagverblijven, conservatoria,

schoolgebouwen, aula's, kantoren, grote receptieruimten, toegangs/gemeenschapsruimten appartementencomplex

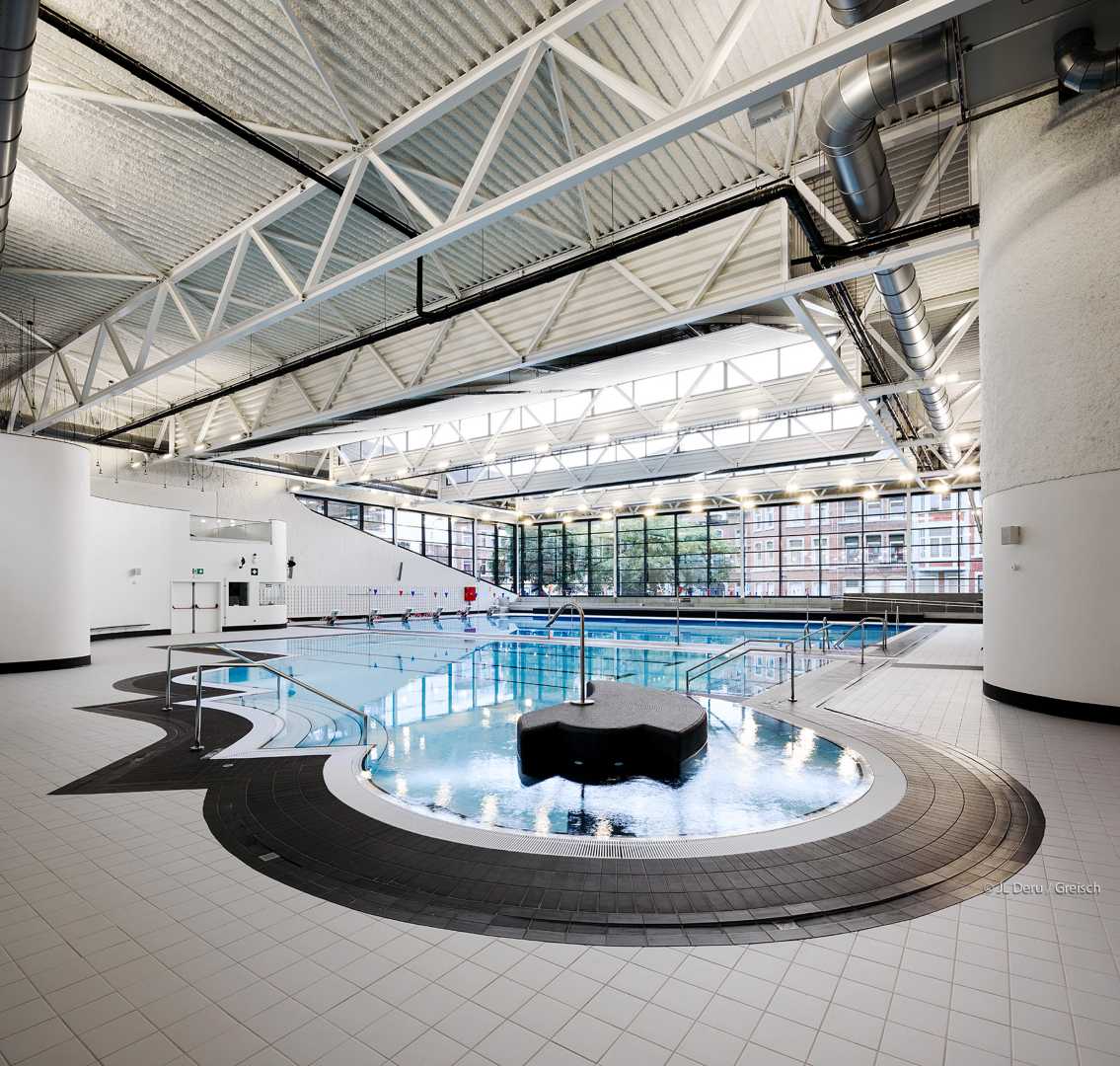

Speciale condities: Zwembaden (binnen en buiten), Vochtige ruimtes, Extreme condities en temperaturen.

Bruikbaarheid, economisch

Soundblox is een zeer betaalbare oplossing om geluidsabsorptie, geluidisolatie en brandwerendheid te integreren in één wand. Meerdere oplossingen in één wand. Geproduceerd op rijafstand.

Bruikbaarheid, voorschriften/ Materiaalverbruik

Soundblox worden vermetseld in een wand voldoen aan de stabiliteitseisen qua druksterkte en brandwerendheidseisen voor een zelfdragende wand. Soundblox akoestische bouwblokken worden vermetseld in tegelverband of halfsteensverband. Soundblox zijn zodanig geconstrueerd dat bij verwerking in halfsteensverband de sleuven netjes loodrecht onder elkaar komen bij het aanhouden van een voegbreedte van 10 mm. Zie ook onze verwerkingsvoorschriften. Voor het driekamerblok (type A) geldt dat ze verwerkt kunnen worden in tegelverband of 1/3 en 2/3 verband. Uiteraard kunnen ze ook in halfsteensverband worden verwerkt maar dan komen de sleuven niet onder elkaar.

Soundblox worden vermetseld in een muur voldoen aan de stabiliteitseisen qua druksterkte en brandwerendheidseisen voor een zelfdragende wand. Belangrijk is om Soundblox netjes te verwerken en aan de verwerkingsvoorschriften dient te worden voldaan om alle voordelen tot zijn recht te laten komen en aan de (stabiliteits)eisen van een project te voldoen. Raadpleeg de verwerkingsvoorschriften.

Ontwerpdetails

Detailtekeningen zijn beschikbaar.

Bestektekst

Zie tabblad Documentatie.

Andere toepassingen

Soundblox akoestische bouwblokken zijn geschikt voor (zelfdragende) binnenwanden, scheidingswanden en buitenmuren.


Verwerking en montage

Raadpleeg de verwerkingshandleiding. Zie tabblad documentatie.


Onderhoud

Deze wanden behoeven in principe geen onderhoud.


Kwaliteit en garantie

Certificering

Productie van de betonmetselstenen is overeenkomstig met NBN EN 771-3 en PTV 21-001.

Economische factoren

Prijzen

Prijzen op aanvraag

Levering

Ex works. Eventueel inclusief transport.

Levertijd

3-6 weken.

Leveringsgebied

Wereldwijd. Vooral Benelux, Frankrijk en Duitsland

Verpakking

Op pallets en onder folie. Aantal is per type verschillend.

Technische service

Nvt

Milieu en gezondheid

Gezondheid

Soundblox zijn s betonblokken en leveren een zeer hoogwaardige akoestische oplossing in de strijd tegen lawaaivervuiling. Deze gepatenteerde oplossing is speciaal ontwikkeld voor het optimaliseren van gezondheid en welzijn van mens en dier. Soundblox zijn ontworpen voor het optimaliseren de ruimteakoestiek waarbij hinderlijke nagalm wordt gereduceerd. Hierdoor wordt een goede verstaanbaarheid en een prettige geluidbeleving gerealiseerd.

Milieu en duurzaamheid

Bij het milieuaspect wordt nog te vaak gedacht in schadelijke emissies terwijl het effect van “lawaai” vervuiling minstens zo schadelijk is voor mens en dier.

Beton staat meer dan 30 jaar en kan worden gerecycled. Door de fabrieken worden bovendien veel maatregelen genomen om duurzaam te produceren, zoals: een windmolen voor eigen energievoorziening Zo wordt cement zoveel mogelijk gereduceerd en bij de productie wordt bovendien gebruik gemaakt van beschikbare zonne--energie om de ecologische foodprint van het productieproces nog verder te verlagen.

Eventuele toevoeging van circulaire vullingplaatjes maken het duurzame plaatje helemaal af. De vulling van circulaire cellulose en circulaire katoen is verkregen uit recycling en kan na gebruik ook weer gerecycled worden: volledig cradle--to--cradle/circulair.

Neveneffecten

Soundblox akoestische bouwblokken hebben een enorme impact op zowel gezondheid als milieu en zijn speciaal uitgerust om de nagalm in de ruimte aanmerkelijk te verminderen en het akoestisch klimaat te verbeteren.

Referenties

Referentieprojecten zijn o.a. Erasmusuniversiteit te Rotterdam, Kunsthumaniora te Hasselt (België), Conservatorium te Luxemburg, (Luxemburg), Résidence Courchirard te Lausanne (Zwitserland), Waterkrachtcentrale Polna Odra (Polen), Grand Théatre te Casa Blanca (Marokko), Machinekamer bij Tata Steel, Ijmuiden. Meer informatie en voorbeelden van projectfoto’s zijn te zien op: www.soundlessacoustics.com.
