Omschrijving
In noodsituaties zoals een brand, is het cruciaal dat gebouwen voldoende vluchtwegen hebben om de veiligheid van mensen te waarborgen. Met het in werking treden van het aangepaste Bouwbesluit is het nog urgenter om in scholen, flats, ziekenhuizen, bejaardentehuizen en zorgcentra bestaande deursituaties rookwerend en brandvertragend te maken. Voor deursituaties met 6mm afhangspeling kan dit nu nog makkelijker door te kiezen voor Ellen brandvertragende en rookwerende inbouwprofielen.
Kenmerken

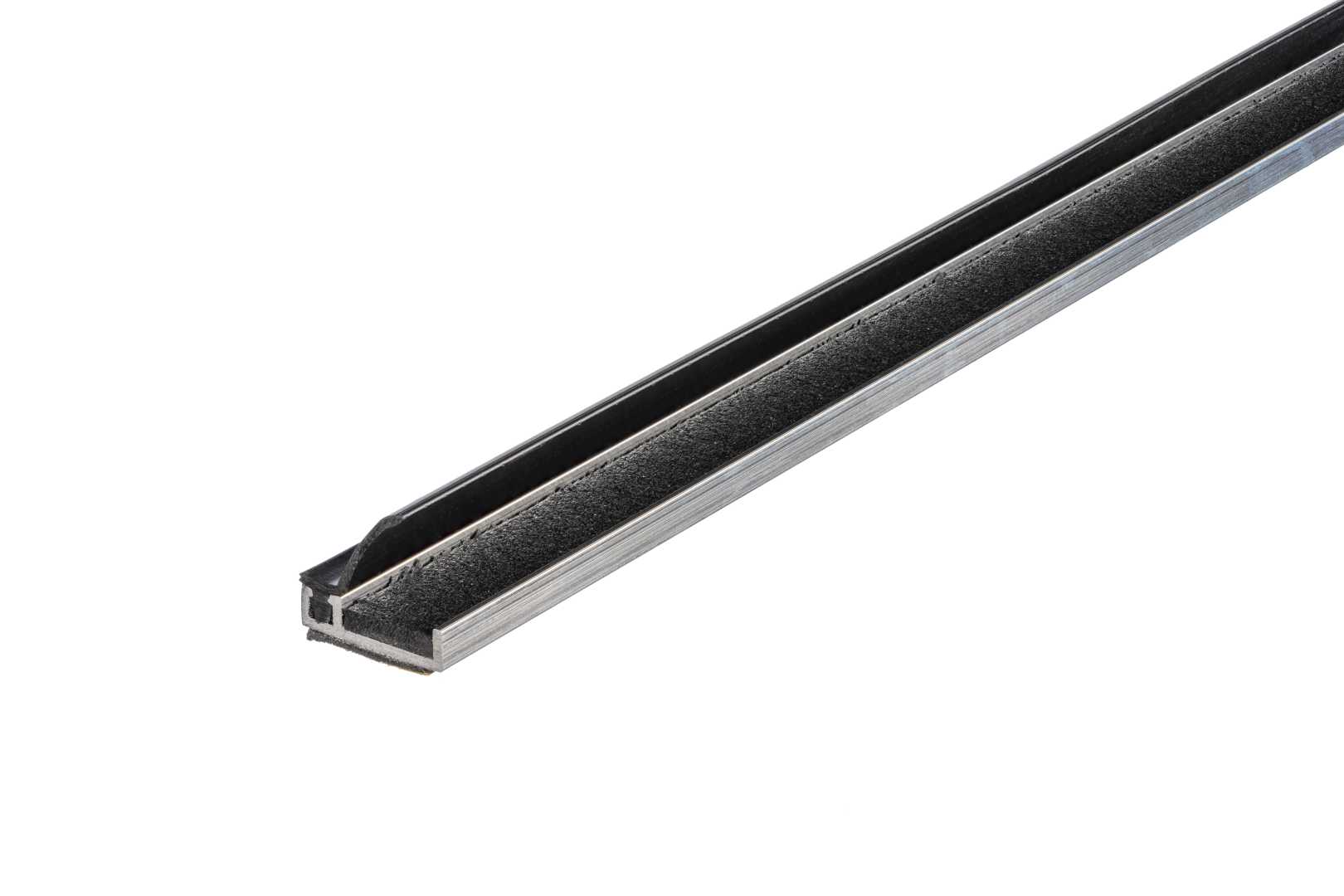

- Zelfklevend inbouwprofiel voorzien van een grafietstrip
- Grafiet zwelt op bij 200ºC
- Grafiet bouwt geen druk op
- Flexibele, vlamdovende siliconen afdichting met lage sluitweerstand
- Eenvoudig op maat te maken
Referentienummers
- Profielen
- Ellen
- Profiel, Profielen, Inbouwprofiel, Brandvertragend, Compartimentering, Veiligheid, Renoveren, Rookwerend, Zelfklevend
Samenstelling
Systeemopbouw
De AIB 3N XL ZK FIRE is geschikt voor sponningen met 6mm afhangspeling en een diepte van 16mm. Voor sponningen met een diepte van 25mm is er de AIB 3N 25 ZK FIRE.
Materiaal
Aluminium, siliconen, grafiet
Fabricagemethode
Zelfklevend
Oppervlaktebehandeling
Brute
Vorm en afmeting
Vorm
Rechthoekig
Afmetingen
Lengte: 3000 mm
Breedte: 16 mm
Hoogte: 6 mm
Gewicht
320 gram
Uiterlijk
Aluminium met zwarte siliconen afdichting en zwarte grafietstrip
Prestaties
Vuur, explosie
Brandvertragende afdichting van siliconen. Opschuimend grafiet.
Thermische eigenschappen
Dichtheid grafiet: ongeveer 1.25 g/cm3 TO 1.3 g/cm3
Expansietemperatuur: vanaf 200°C
Expansiefactor: tot 15 maal de originele dikte
Expansiedruk: ongeveer 0.5 N/mm2
Akoestische eigenschappen
Kierdichtend en daarmee geluiddempen
Toepassing
Bruikbaarheid, functioneel
Inbouwprofiel voor sponningen met 6mm afhangspeling en een diepte van 16mm.
Bruikbaarheid, economisch
Met het profiel kunnen bestaande deur- en kozijnsituaties gerenoveerd worden/een upgrade krijgen naar een brandvertragende constructie zonder vervanging van compleet deur- en kozijn.
Bruikbaarheid, voorschriften
Realiseren van een vluchtweg bij brand, door het realiseren van compartimentering van de brandhaard.
Ontwerpdetails
Ontwerpdetails zijn beschikbaar op onze website.
Verwerking en montage
De montage-instructie is beschikbaar op onze website.
Economische factoren
Prijzen
Zie bruto prijslijst op www.ellen-profielen.nl
Levering
Via de ijzerwaren(groot)handel of bouwmaterialengroothandel leverbaar.
Levertijd
1 dag
Leveringsgebied
Nederland
Verpakking
25 lengtes in een koker
Technische service
E: info@ellen-profielen.nl
T: +31 (0) 50 502 11 99
Milieu en gezondheid
Materiaalverbruik
Product kan gerecycled worden.
Duurzaamheid
Lange levensduur: tot wel 25 jaar
