Omschrijving
Onze aandrijvingen voor rook- en brandbescherming werken met techniek van topniveau. Voor een
veilig gevoel is het belangrijk én noodzakelijk om te voldoen aan normen en classificaties.
Bij brand moet een rookluik of brandscherm gecontroleerd worden uitgeschakeld en automatisch in de
werkingspositie komen te staan. Deze zelfsluitende eigenschap en de geïntegreerde
sluitsnelheidsregelaar maken oplossingen voor brandbescherming nog veiliger. Of u de aandrijvingen
nu gebruikt voor rookschermen, brandschermen of brandafsluitingen, ze zijn beproefd en
gecertificeerd.
Onze zelfsluitende aandrijvingen – ook wel bekend als fail-safe-buismotoren – kunnen het
brandscherm in de werkingspositie zetten zonder hulpenergie en zijn verkrijgbaar in diverse
uitvoeringen en formaten.
Aandrijvingen voor brandbescherming – van Becker.
Onze buisaandrijvingen hebben altijd een vergrendelingsmechanisme dat past bij uw toepassing:
- Rookluiken
- Brandafsluitingen
- Brandschermen
- Rookschermen
Kenmerken
Uw veiligheid is onze drijfveer
- Een combinatie van technologieën
De zelfsluitende eigenschap en onze beproefde sluitsnelheids- regelaars maken onze fail-safe-aandrijvingen uniek. - Vergrendelings-mechanisme
Het vergrendelings- mechanisme in de meeste aandrijvingen is goedgekeurd door het DIBt en wordt extern gemonitord. Zo maken we brandbescherming samen nog veiliger. - C2-classificatie
Onze aandrijvingen hebben een levensverwachting van minimaal 10.000 cycli en vormen daarmee de basis voor uw C2-classificatie. - Normen
Onze buisaandrijvingen voldoen aan de eisen in de normen die relevant zijn voor uw systeem, zoals EN 16034 of EN 12101-1.
Referentienummers
- Rookinstallaties en dampinstallaties
- Bescherming, Rook- en Afvoersysteem, Brandveiligheid
Samenstelling

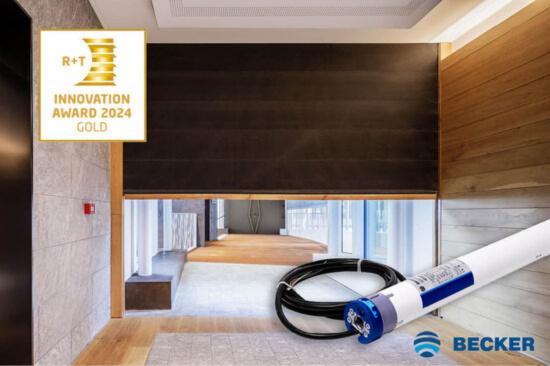

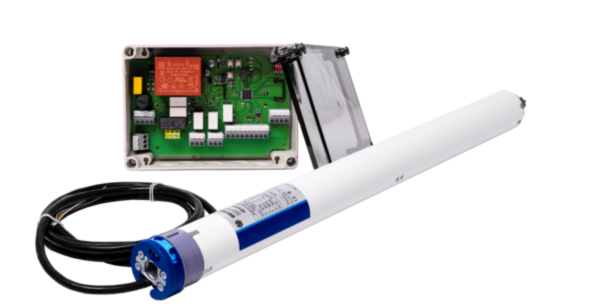

Buisaandrijving met absolute encoder
Bekroond met de R+T Innovation Award Gold 2024
Becker-Antriebe presenteert de nieuwste generatie buisaandrijvingen met absoluut encoders voor rook- en brandbeveiligingstoepassingen. Deze combineert innovatie en bewezen technologie voor een nieuw veiligheidsniveau. Deze is klaar voor de structurele en normatieve eisen van morgen.
De voordelen in een oogopslag
- De doeltreffendheid van het productieproces verhogen
- Permanente functionele bewaking van het systeem
- Eender welke positionering van het rolgordijn
- Geïntegreerde veiligheidseindschakelaars (PL d)
- Handmatig afstellen aan de motorkop is niet nodig
- Geen toegang tot de aandrijving nodig
Prestaties
Bijzondere technische kenmerken en voordelen
De eindposities kunnen worden geprogrammeerd via de besturingseenheid, aangezien de absolute positiegegevens kunnen worden doorgegeven via de RS485 interface die in de aandrijving is geïntegreerd.
De absolute encoder is ontworpen als multiturn met een loopweg tot 40 omwentelingen en is actief bij gevaar, wat betekent dat het mogelijk is om zonder referentieloop in een exacte tussenpositie te stoppen of na spanningsherstel naar de eindposities te bewegen. Bovendien kan de functie van de in de aandrijving geïntegreerde toerentalregelaar worden bewaakt, omdat het toerental van de wikkelas voor het eerst kan worden bepaald. Afhankelijk van het besturingssysteem kan een tijdens de eerste inbedrijfstelling gekalibreerde snelheid dus worden geëvalueerd tijdens de maandelijkse en/of jaarlijkse inspectie/onderhoud of kan een defect/slijtage van de snelheidsregelaar in een vroeg stadium worden herkend en gemeld.
De geavanceerde buisaandrijving met geïntegreerde vergrendeling (werkstroomrem) en de sluitingssnelheidsregelaar (centrifugaalrem) is uitgebreid met een elektronische positiedetectie in de vorm van een absolute encoder. De loopring van de aandrijving, die gekoppeld is aan de wikkelas, is verbonden met een spindel die gekoppeld is aan twee tandwielen. De tandwielen dragen een positief verbonden magneet in de kern. De draaihoek van de magneten wordt bepaald door twee onderliggende Hall-sensoren. Het verschil in aantal tanden resulteert in unieke posities tot een maximaal mogelijke beweging van 40 omwentelingen totdat de tandwielen elkaar overlappen. De elektronica verwerkt de draaihoek tot absolute positiegegevens en verzendt deze via de RS485 interface met behulp van een speciaal protocol naar de buitenwereld. Het staat de fabrikant van rook- en brandwerende afsluitingen of rookbarrières vrij om dit protocol in zijn eigen besturingssysteem te implementeren.
Hoogtepunten en voordelen
Elektronische eindschakelingDe eindposities kunnen eenvoudig via de besturing worden geprogrammeerd.
Dit maakt onder andere het volgende mogelijk:
- Zeer nauwkeurige positionering
- Verplaatsingsbereik tot 40 omwentelingen
- Geen referentiebeweging nodig
Tussenstand
- Nauwkeurige uitschakeling in een vrij te kiezen positie tussen de eindstanden in geval van gevaar
- Instelbare wachttijd tot het opnieuw starten
Functiebewaking
- Controle van de vergrendeling
- Controle van de regelaar voor de sluitsnelheid
- Alarmmelding bij storing
Configureerbare in- en uitgangen
- Statusrelais voor onderhoud/eindposities/tussenpositie
- Ingangen: zelfhoudend/doodman/tussenpositie
- Fail-safe NC-contact
Noodstop
- Aansluiting voor elektrische schakelstrip mogelijk
- Noodstop ook mogelijk bij activering in geval van gevaar
Configuratie en onderhoud via een softwaretool op de pc
- Instelling van eindposities en tussenposities
- Softwarebeveiliging via licentiedongle
- Onderhoudsinterval instelbaar
- Afdrukken van onderhoudsrapport
- Ingebouwde USB-C-poort
- Toegangsbeperking configureerbaar
Referenties
Fabriek nr. 09 - Modern kantoorconcept in de voormalige fabriek
