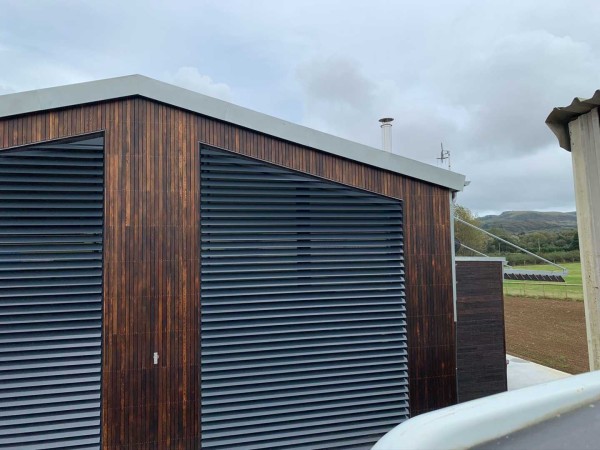

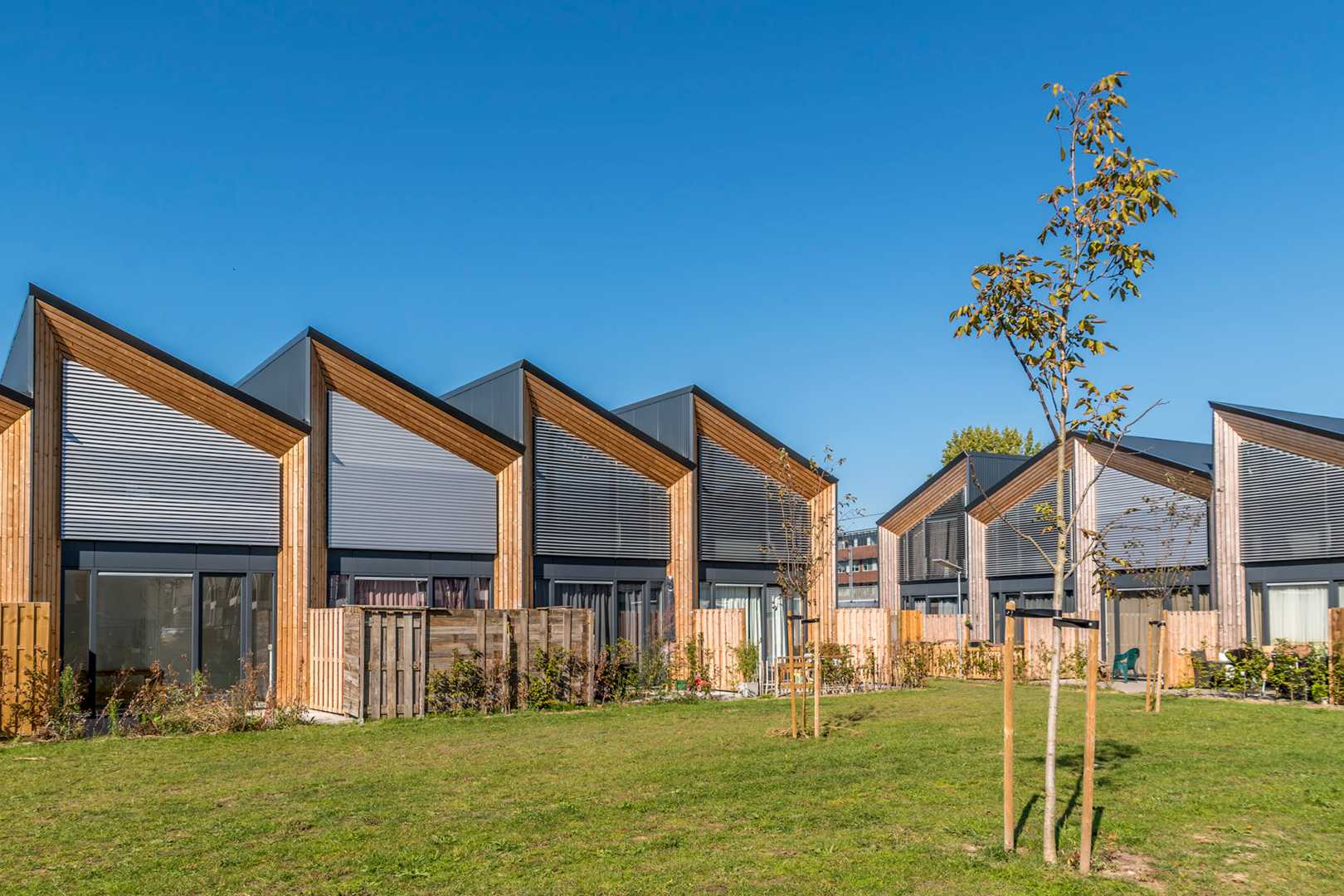

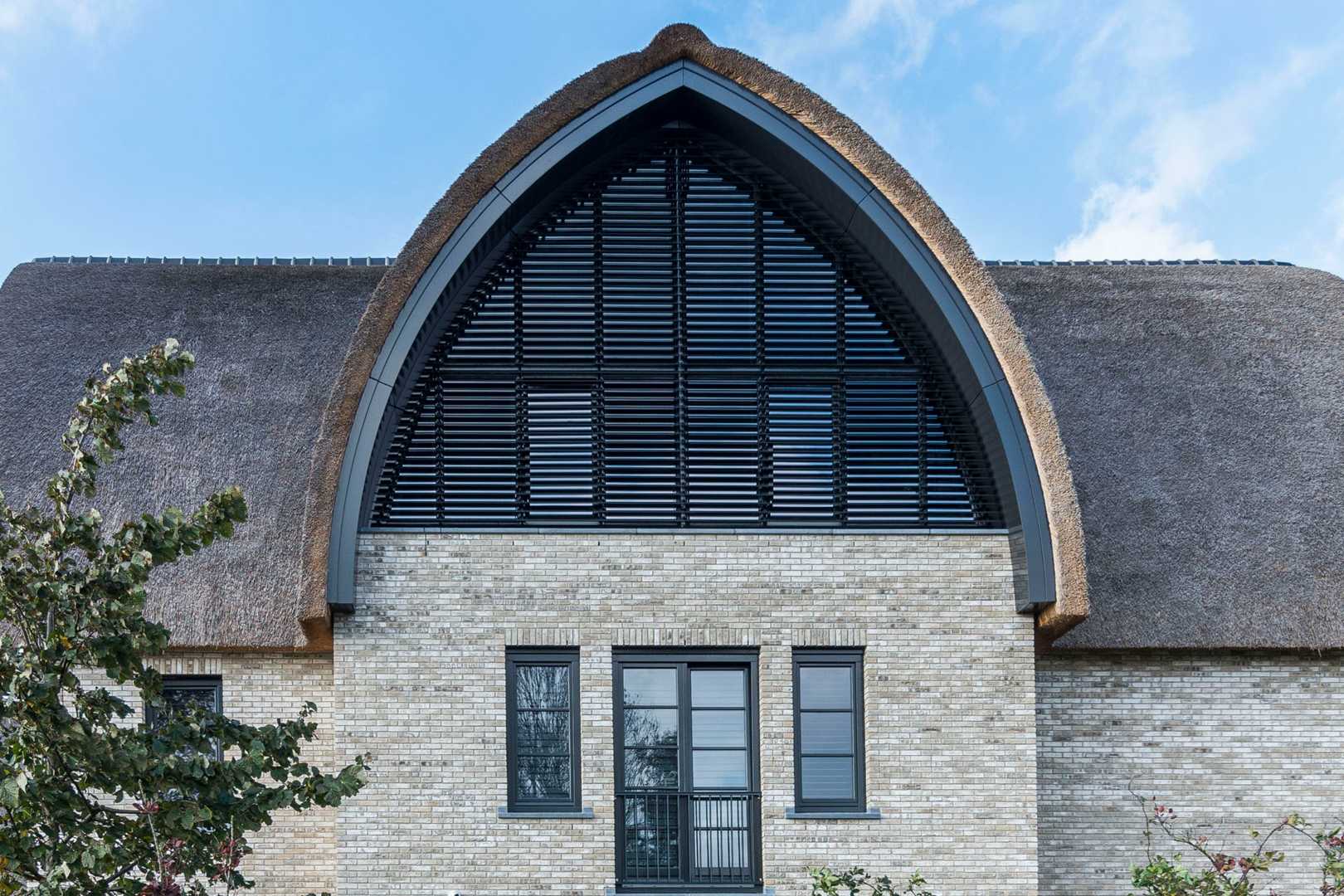

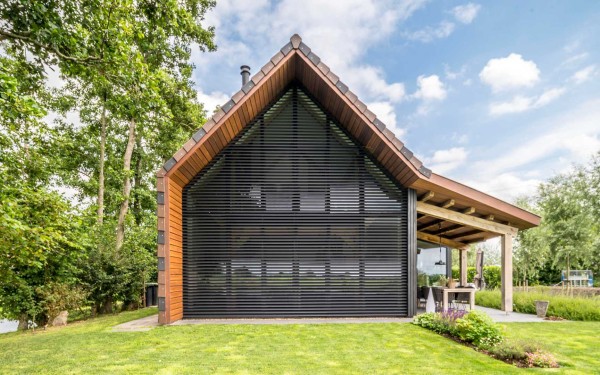

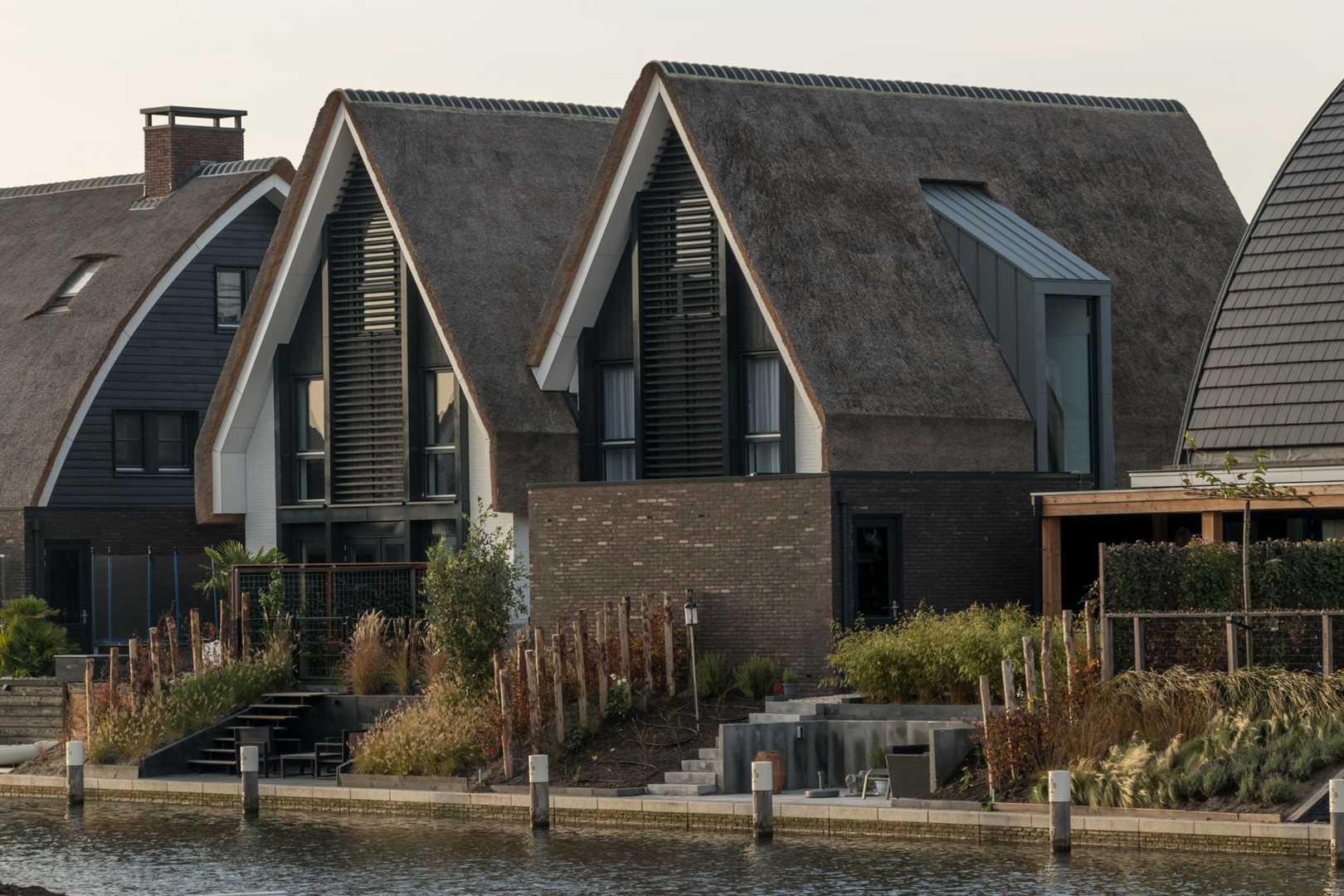

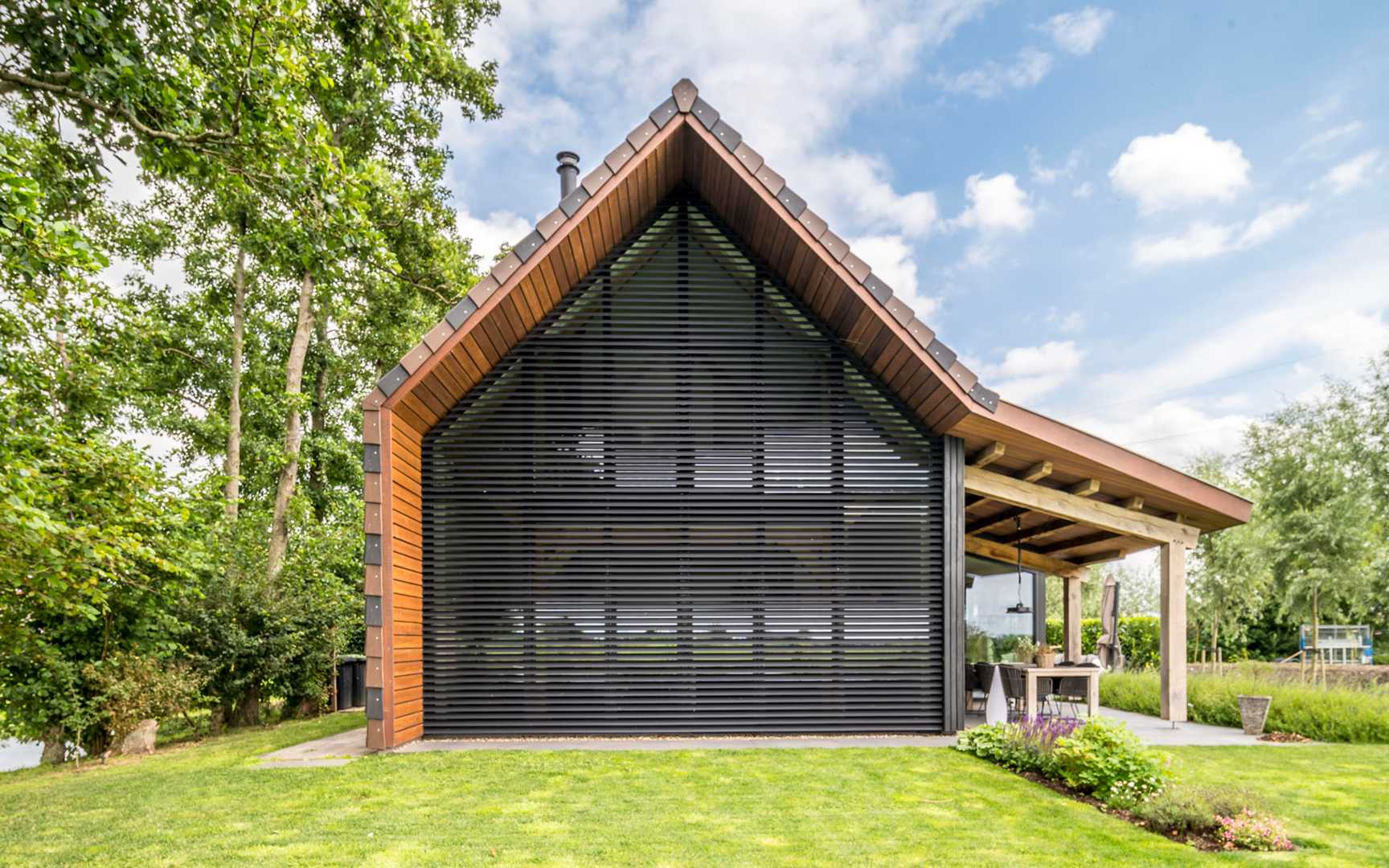

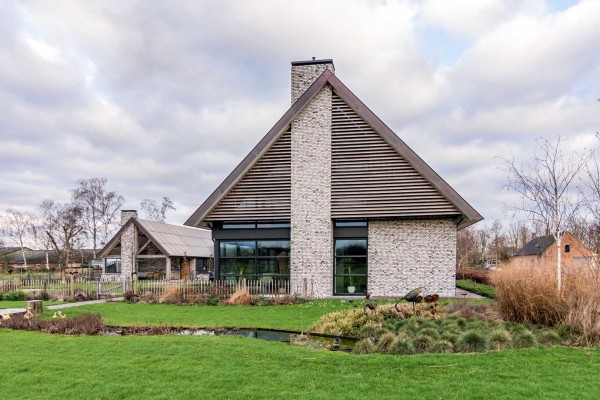

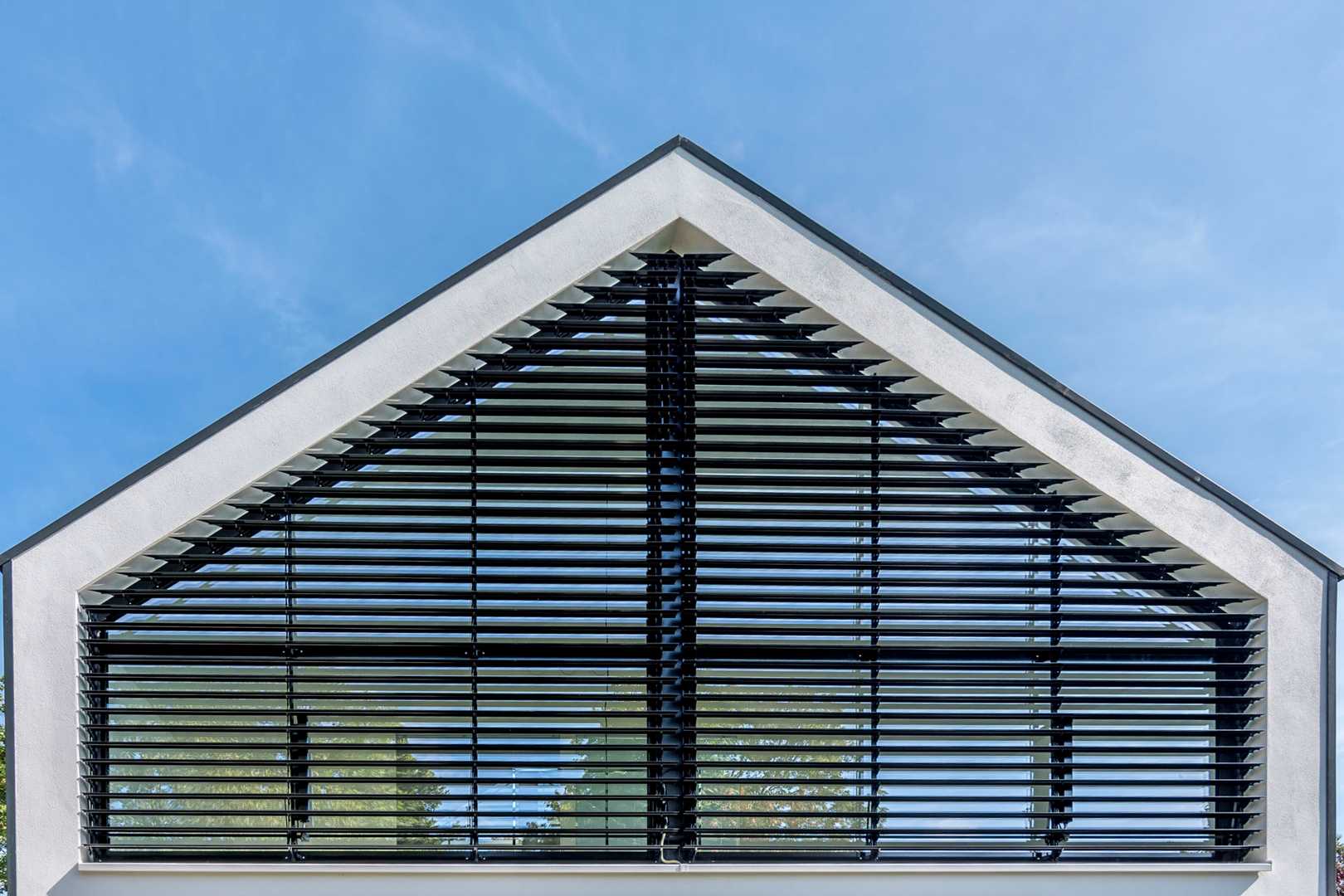

Buitenlamellen, kantelbaar of vast in elke vorm

Buitenlamellen aan de gevel bieden controle over inkomend zonlicht en invloed op de opwarming door de zon.

Meer weten over dit product?

Stel een vraag of vraag documentatie aan:
  • CAD-bestanden, BIM-objecten en bestekteksten
  • Brochures en uitvoeringsvoorschriften
  • Projectondersteuning waar nodig

Omschrijving

Kantelbare of vaste façade lamellen bieden controle over inkomend daglicht en invloed op de opwarming door de zon. Daarbij bieden louvers volop mogelijkheden tot verfraaiing van het pand.

Kenmerken

  •  Altijd maatwerk
  •  Beweegbare lamellen in elke gewenste vorm
  •  Professioneel advies
  •  Duurzame oplossingen
  •  Esthetisch en effectief

Referentienummers


Samenstelling

Systemen bestaan uit dragers, clips en lamellen. Er bestaan verschillende soorten dragers afhankelijk van de vereiste overspanning. Bij speciale vormen (alles behalve rechthoeken) worden er ondersteunende dragers gebruikt voor de stabilisatie van de lamellen. De clips worden aan de dragers bevestigd en houden op hun beurt de lamellen vast.

Elementenopbouw

Lamellen, clips, dragers, bevestigingssteunen, motoren (indien kantelbaar), aandrijfas, linkarmen en operatingstrips.

Materiaal

Voornamelijk aluminium, lamellen ook van hout, de clips zijn van polyamide (nylon).

Fabricagemethode

Aluminium profielen worden per project op maat gezaagd, gecoat of geanodiseerd, daarna geassembleerd en tenslotte transportklaar gemaakt.

Oppervlaktebehandeling

Poedercoating in elke gewenste kleur, inclusief houtlook en Qualicoat 1 of 2 en seaside kwaliteit. Anodiseren kan zowel blank als in kleur. Poedercoaten kan met glansgraden van 70% (hoogglans), 30% (mat) en eventueel in combinatie met fijnstructuur (10% glans). Bij de keuze voor anodiseren zijn borstelen of polijsten optionele voorbehandelingen.

Toebehoren

Voor de bediening van kantelbare lamellen is er een keuze uit wandschakelaars, afstandsbedieningen, smartphone apps, domotica en aansturing vanuit gebouwbeheersystemen.

Afmeting

Varieert per project, de standaardprofiellengtes zijn 6 meter en worden op maat gezaagd. Profielen kunnen bij wijze van spreken oneindig naast en op elkaar worden geplaatst en gekoppeld worden.

Gewicht

Varieert per project, elk project is namelijk maatwerk. Het gewicht per m2 varieert van 5 tot 15 kg, afhankelijk van systeem en lameltype.

Uiterlijk

In geval van poedercoating is er een keuze uit glansgraden van 10% (met fijnstructuur), 30% (mat) of 70% (hoogglans). Bij anodiseren heeft men nog de keuze uit polijsten (vergroot de natuurlijke glans) of borstelen (vermindert de natuurlijke glans).


Prestaties

Systemen kennen een langIn geval van poedercoating is er een keuze uit glansgraden van 10% (met fijnstructuur), 30% (mat) of 70% (hoogglans). Bij anodiseren heeft men nog de keuze uit polijsten (vergroot de natuurlijke glans) of borstelen vermindert de natuurlijke glans).e levensduur en zijn bestand tegen hoge windsnelheden, afhankelijk van project, systeem en type lamel. Er zijn oplossingen beschikbaar voor de allerhoogste windklassen.

Mechanische eigenschappen

Voor de profielen worden de aluminiumlegeringen 6060 t6 en 6060.22 t6 (80% gerecycled) gebruikt.


Toepassing

Toepasbaar bij nieuwbouw, verbouw en renovatie van woning- en utiliteitsbouw.

Bruikbaarheid - economisch

Louversystemen hebben een lange levensduur, kunnen het energieverbruik en daarmee samenhangende kosten verlagen. Daarbij versterken louvers het karakter van een pand en dus de economische waarde.

Bruikbaarheid - voorschriften

Louversystemen van Sunshield worden vaak door de architect voorgeschreven in het bestek, installatie dient conform projectspecifieke installatietekening te geschieden.

Ontwerpdetails

Elk project is maatwerk, daarom wordt op basis van de inmeetgegevens voor elk project eerst een constructietekening gemaakt. Deze tekening wordt voor goedkeuring aan de opdrachtgever beschikbaar gesteld in PDF, DWG of IFC formaat. Voorbeelden van tekeningen zijn als PDF beschikbaar op de webpagina's van de verschillende louver types.

Andere toepassing

Buitenlamellen aan de gevel worden meestal verticaal geplaatst. Voor de systemen van Sunshield maakt het echter niet uit of je ze verticaal, horizontaal, schuin of op hun kop plaatst. Het verschil zit dan vooral in de bevestigingssteunen. Verder is er een variatie in louver typen in aluminium en hout van 68 mm tot 155 mm.


Verwerking en montage

Projecten van Sunshield zijn altijd maatwerk. De productietekening is tevens een handleiding voor de installatie. De montage bestaat in principe uit drie stappen:

1. plaats de bevestigingssteunen
2. monteer de (in de fabriek geassembleerde) dragers aan de bevestigingssteunen
3. bevestig de lamellen aan de clips in de dragers


Onderhoud

Voor de besturing van de louver systemen zijn motoren van verschillende merken beschikbaar. Het meest toegepast zijn motoren van Somfy. De bediening kan met een schakelaar aan de muur, een afstandsbediening, een app op de telefoon, via domotica of gebouwbeheersystemen.

https://admin.sunshieldglobal.com/uploads/pdfs/Somfy_Installatiegids.pdf
https://admin.sunshieldglobal.com/uploads/pdfs/EU-EG-Conformiteitsverklaring.pdf


Economische factoren

Projecten zijn altijd maatwerk en prijsopgaven daardoor ook. Voor een vrijblijvende prijsindicatie zijn afmetingen nodig. Bij voorkeur middels een bouwtekening met daarin de maatvoering van de kozijnen.

Prijsopgaven

Projecten zijn altijd maatwerk en prijsopgaven daardoor ook. Voor een vrijblijvende prijsindicatie zijn afmetingen nodig. Bij voorkeur middels een bouwtekening met daarin de maatvoering van de kozijnen.

Leveringsvoorwaarden

Algemene voorwaarden van de Koninklijke Metaalunie, gedeponeerd bij de rechtbank Rotterdam op 1 januari 2019.

Levering

Voor een vrijblijvende prijsindicatie zijn afmetingen nodig. Bij voorkeur middels een bouwtekening met daarin de maatvoering van de kozijnen.

Levertijd

Projecten van Sunshield zijn altijd maatwerk. Na goedkeuring van de tekeningen door de opdrachtgever wordt een project vrijgegeven voor productie. De levertijd is daarom altijd in overleg.

Leveringsgebied

Wereldwijd. In Nederland en Vlaanderen installeert Sunshield zelf, in andere landen wordt de levering en installatie verzorgd door locale partners.

Verpakking

In overleg, mede afhankelijk van de afmetingen en het gewicht van het project en de eindbestemming; kartons, kratten, kisten.

Technische service

In Nederland en Vlaanderen via +31 (0)162 – 571 493 of service@sunshield.nl. In andere landen via locale partners.

Milieu en gezondheid

Materiaalverbruik

Sunshield gebruikt vooral aluminium. Het aandeel gerecycled materiaal kan oplopen tot 80%. Uitval ontstaan tijdens het productieproces wordt zoveel mogelijk hergebruikt. Afval wordt weer opgehaald voor recycling. Aluminium is recyclebaar zonder kwaliteitsverlies, daardoor is van alle aluminium ooit gewonnen 75% nog steeds in gebruik.

Duurzaamheid

Sunshield gebruikt vooral aluminium. Het aandeel geregycled materiaal kan oplopen tot 80%. Uitval ontstaan tijdens het productieproces word zoveel mogelijk hergebruikt. Afval wordt weer opgehaald voor recycling. Aluminium is recyclebaar zonder kwaliteitsverlies, daardoor is van alle aluminium ooit gewonnen 75% nog steeds in gebruik.

Referenties

https://www.sunshieldglobal.com/nl/projecten#facade-vertical-exterior

Attesten en certificaten
