DNS en DNS Large, ophoog- en nivelleringselementen voor groot formaat tegels

Met DNS® en DNS®Large ophoog- en nivelleringselementen kan dakbestrating nagenoeg waterpas gelegd worden

Meer weten over dit product?

Stel een vraag of vraag documentatie aan:
  • CAD-bestanden, BIM-objecten en bestekteksten
  • Brochures en uitvoeringsvoorschriften
  • Projectondersteuning waar nodig

Omschrijving

Platte daken worden gemaakt met een afschot voor optimale afwatering en met waterkerende opstanden van tenminste 12 cm hoog. Voor dakterrassen, leefdaken of dakpromenades is een horizontaal oppervlak juist gewenst. Met DNS® en DNS®Large ophoogelementen en nivelleringselementen van Zoontjes kunnen dakbestratingssystemen nagenoeg waterpas gelegd worden en met een maximale opstap van 2 cm van de bovenzijde van de opkomstdorpels. De naadloze aansluiting van tegels met de opleg- en ophoogelementen zorgt voor een stabiel, aaneengesloten tegelveld. De stabiliteit wordt gewaarborgd doordat het systeem onder het eigen gewicht opgesloten ligt.

Kenmerken

  • Ophoging tot maximaal 400 mm (DNS®) of 1.000 mm (DNS®Large);
  • Naadloze aansluiting van tegels met opleg- en ophoogelementen;
  • Loopvlakken blijven droog en slipvast doordat water tussen de tegels verdwijnt;
  • Scheidt het loopvlak van de dakbedekking waardoor deze is beschermd tegen weer en beschadigingen;
  • Dakbedekking blijft eenvoudig bereikbaar.

Referentienummers


Samenstelling

Systeemopbouw

Zoontjens DNS® systeem is leverbaar in 2 varianten:

  • DNS® geschikt voor:
    • Dreen® Elegance;
    • Dreen® Grandstone;
    • Dreen® Ceramica;
    • Dreentegel®;
    • Drenoliet®.
  • DNS®Large geschikt voor:
    • Dreen® Magna;
    • Dreen® Robusto.

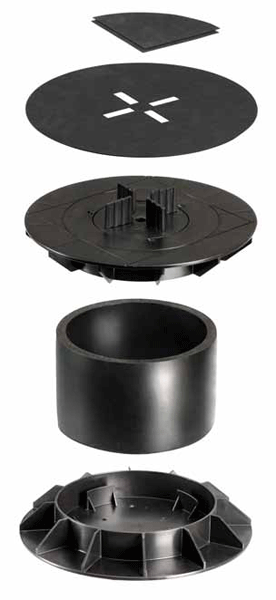

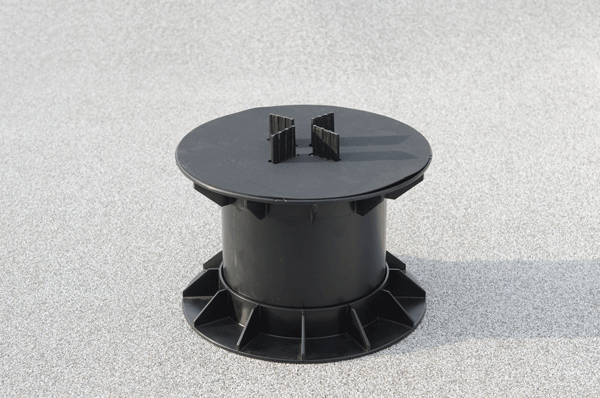

Elementopbouw

Zoontjens DNS systeem voor ophogen en nivelleren van dakterrassen, leefdaken en dakpromenades is opgebouwd uit de volgende elementen:

  • DNS®:
    • Drukverdeelvoet;
    • DNS® buis;
    • Fixplate voor Dreen® Elegance, Dreen® Grandstone, Dreen®Ceramica;

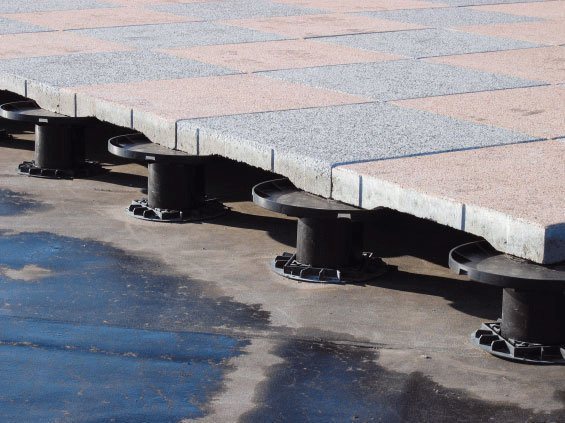

    • Comfix voor Dreentegel®;
    • Lockplate voor Drenoliet®;
    • DNS® randzone voet;
    • DNS® randzone schijf;
    • Verstelbare randzonestrip;
    • Randzone clip.
  • DNS®Large:
    • DNS®Large voet;
    • DNS®Large buis;
    • DNS®Large oplegschijf;
    • Afstandhouder;
    • Uitvulschijf;
    • ¼ Uitvulschijf.
Materiaal

Polyethyleen.


Vorm en afmeting

Vorm

Zie afbeeldingen.

Afmetingen
  • DNS®:
    • Drukverdeelvoet Ø 200 mm;
    • DNS® buis: Ø 110 mm;
    • Maximale systeemhoogte 400 mm;
    • Maximale tegelgrootte tot 600 x 600 mm.
  • DNS®Large:
    • DNS®Large voet: Ø 245 mm;
    • DNS®Large buis: Ø 160 mm;
    • Standaard voegbreedte 4 mm (optioneel leverbaar afstandhouders voor 3, 5 en 6 mm);
    • Maximale systeemhoogte 1.000 mm;
    • Maximale tegelgrootte tot 1.200 x 1.200 mm.
Uiterlijk
  • Oppervlaktestructuur: glad;
  • Kleur: zwart.

Prestaties

Mechanische eigenschappen
  • Dynamische eigenschappen
    Maximale belasting op het systeem (er moet apart gecontroleerd worden of de tegels deze belasting aan kunnen):
    • DNS®: 15 kN;
    • DNS®Large: 25 kN.
    • Voor nog zwaarder belaste oppervlakken adviseert Zoontjens DNS®Heavy. Dit systeem is speciaal ontworpen voor zwaar gewicht tegels en zeer hoge belasting.

Toepassing

Bruikbaarheid, functioneel

DNS® en DNS®Large ophoogsystemen, geschikt voor het ophogen en nivelleren van dakterrassen, leefdaken en dakpromenades, in woningbouw en utiliteitsbouw, bij nieuwbouw en renovatie.

Met het DNS® ophoogsysteem zijn de dakbestratingssystemen van Zoontjens snel en eenvoudig op de gewenste hoogte te brengen. DNS® kan worden toegepast bij elke dakafwerking met Dreentegels®, Drenoliet®, Dreen®Elegance en Dreen®Grandstone.

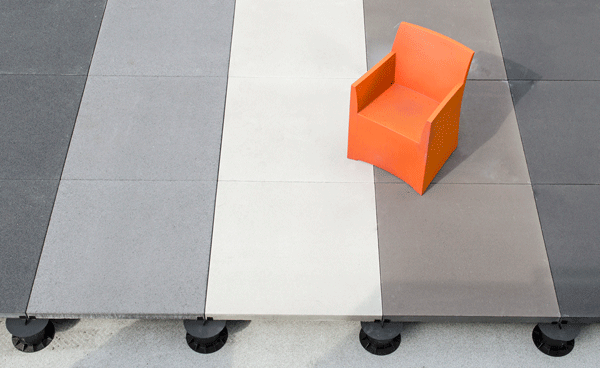

DNS®Large is bedoeld voor toepassing bij tegels groter dan 60 x 60 cm of bij een ophoging van meer dan 40 cm. DNS®Large kan tot één meter hoogte ophogen en nivelleren.

Raadpleeg de infographic voor een toelichting waarom Dreentegels beter zijn voor toepassing op dakterrassen dan ballasttegels.

Bruikbaarheid, economisch

Minder slijtage van dakbedekking, doordat deze tegen weersinvloeden en mechanische beschadigingen wordt beschermd.

Bruikbaarheid, voorschriften

Met DNS® en DNS®Large ophoogsystemen kunnen dakterrassen, leefdaken en dakpromenades eenvoudig voldoen aan de 2 cm-eis van het Bouwbesluit.

Ontwerpdetails

Voor een zo regelmatig mogelijke tegelbestrating tekent Zoontjens bij elk DNS®-project vooraf een legplan. Daarmee zorgen zij ervoor dat passtukken optimaal aansluiten bij randen, hoeken en beëindigingen. Arbeidsintensief zaagwerk wordt tot een minimum beperkt.

Bestektekst

Zie de bestektekst bij Bestek.

Zoontjens biedt een Bestektekst generator aan.


Verwerking en montage

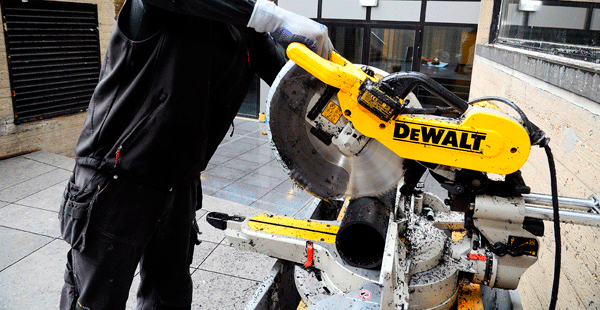

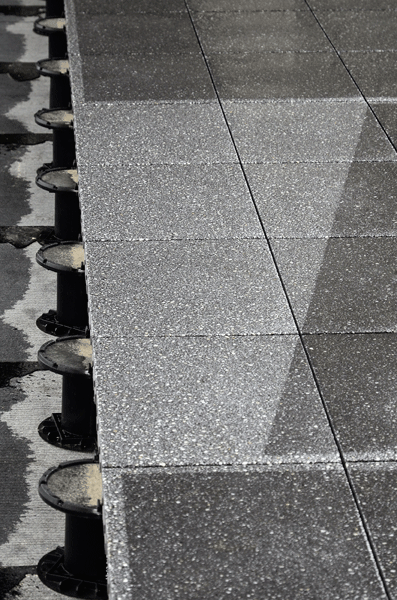

De DNS® of DNS®Large buis van polyethyleen wordt op de juiste maat gezaagd en in een geprofileerde voet geplaatst. Hierbij wordt met een bouwlaser de exacte hoogte bepaald van elk ophoogelement waardoor een genivelleerd loopoppervlak ontstaat.

Voor stabiliteit bij muren of ander opgaand werk ondersteunt het speciale randzone systeem de tegels. De DNS® randzone voet heeft een platte zijde om dichter tegen de rand te zetten. De DNS® randzone schijf wordt voorzien van een verstelbare randzone strip. Deze strip is te gebruiken in twee hoogtes, afhankelijk van de dikte van de tegel. Openingen die ontstaan bij onderbrekingen in de dakbestrating (bij plantenbakken of groenstroken) zijn dicht te zetten met kunststof stroken die worden vastgeklemd met een randzone clip.

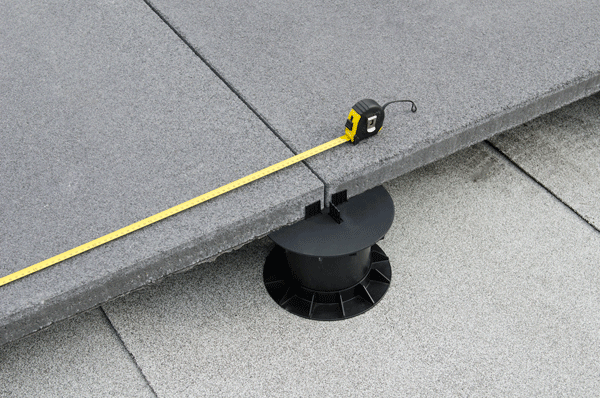

De tegels worden los op het DNS®-systeem gelegd.  Bij DNS®Large wordt met een speciale antislipmat gewerkt, die exact op de oplegschijf past, om er voor te zorgen dat de tegels niet gaan schuiven en stabiel blijven liggen. Mocht het nodig zijn om in één hoek onder een tegel een minieme correctie in de ophoging toe te passen, kan hier een extra deel van de anti-slip mat worden ingezet. Zo ontstaat een gegarandeerd vlak dakoppervlak.


Economische factoren

Technische service

Zoontjens zorgt bij elk project voor begeleiding, installatie en onderhoud. Met dit full service aanbod is Zoontjens in Europa de expert voor grote en kleine dakprojecten.

Milieu en gezondheid

Duurzaamheid

Duurzaamheid is voor Zoontjens een belangrijk speerpunt. Daarom wordt continu gewerkt aan duurzamere processen en systemen.

Referenties

Referentieadressen

Bekijk de projecten met DNS® dakbestrating.



Spectaculaire skybar op The Student Hotel Maastricht

Het historische Eiffelgebouw in het Sphinxkwartier van Maastricht heeft een volledige renovatie ondergaan.

Zoontjens zorgt voor stabiliteit op dakterrassen

Schuivende tegels op dakterrassen kunnen leiden tot schade, lekkages of valpartijen.

Zoontjens introduceert nieuwe groot formaat daktegels op Renovatie 2014

Tijdens de Renovatiebeurs op 9 tot en met 11 april 2014 introduceren wij onder andere onze nieuwe groot formaat daktegels Dreen® Magna en Dreen® Robusto en het bijbehorende systeem DNS®Large.
