Lamellenwanden van Storax

Referentienummers

• Lamellenwanden
• STORAX
• (31) Wandopeningen, buiten
• 38.40 vaste schermen en roosters, buiten
• Roostergevel, Lamellenwand

Samenstelling

Systeemopbouw

Het lamellenwandsysteem wordt opgebouwd uit lameldragers en roosterlamellen. De lameldragers worden op een dragende achterconstructie bevestigd. De horizontale roosterlamellen worden in de lameldragers geklikt. Wanneer de lamellen worden geplaatst op een gevel langer dan 6 meter dan worden de lamellen opgedeeld ter plaatse van een draagprofiel waardoor een smalle dilatatienaad ontstaat.

Ten aanzien van de lamellen is er keuze uit de volgende typen:

• Lamellensysteem ST-033-01: geëxtrudeerd aluminium Z-profiel met een steek van 33 mm;
• Lamellensysteem ST-033-CLOSE/PERFO: dichte schijnroosterwand van geëxtrudeerde Z-vormige lamellen met een steek van 33 mm;
• Lamellensysteem ST-033-HF: geëxtrudeerd aluminium Z-profiel met een steek van 33 mm;
• Lamellensysteem ST-033-08: geëxtrudeerd aluminium insteekveilig Z-profiel met een steek van 33 mm. Voor “risicotoepassingen” zoals hoogspanningscabines, als insteekveiligheid, visuele afscherming of hoge weersbestendigheid vereist is;
• Lamellensysteem ST-033-V: geëxtrudeerd V-vormig aluminium profiel met een steek van 33 mm. Voor “risicotoepassingen” zoals hoogspanningscabines, als insteek- veiligheid, visuele afscherming of hoge weersbestendigheid vereist is;
• Lamellensysteem ST-050-00: geëxtrudeerd aluminium Z-profiel voor zware belasting met een steek van 50 mm;
• Lamellensysteem ST-050-CLOSE/PERFO: Dichte schijnroosterwand van geëxtrudeerde Z-vormige lamellen met een steek van 50 mm. Goed te combineren met ST-050;
• Lamellensysteem ST-050-W: gepatenteerd waterwerend systeem dat getest is door HEVAC (klasse A2 tot 3,0 m/s);
• Lamellensysteem ST-050-WS: geëxtrudeerd aluminium profiel voor zware belasting, steek 50 mm. Kan goed gecombineerd worden met de ST-050-W op plaatsen in de gevel waar de waterwerendheid in mindere mate vereist is;
• Lamellensysteem ST-050-HF: geëxtrudeerd aluminium Z-profiel voor zware belasting met een steek van 50 mm;
• Lamellensysteem ST-060-AC: geëxtrudeerd aluminium profiel met een steek van 60 mm. Het systeem heeft uitstekende geluiddempende kwaliteiten doordat de lamellen zijn gevuld met anorganische minerale wol;
• Lamellensysteem ST-060-HF: geëxtrudeerd aluminium Z-profiel met een fysische vrije doorlaat van 76% met een steek van 60 mm;
• Lamellensysteem ST-066-01: geëxtrudeerd aluminium Z-profiel voor zware belasting met een steek van 66 mm;
• Lamellensysteem ST-066-CLOSE/PERFO: dichte schijnroosterwand van geëxtrudeerde Z-vormige lamellen met een steek van 66 mm;
• Lamellensysteem ST-066-06: geëxtrudeerd aluminium Z-profiel voor zware belasting met een steek van 66 mm;
• Lamellensysteem ST-066-V: geëxtrudeerd aluminium V-profiel voor zware belasting met een steek van 66 mm. Deze lamel kan ook verticaal worden toegepast met een hoge waterdichtheid;
• Lamellensysteem ST-066-PLANO: geëxtrudeerd aluminium rechthoekig profiel met een steek van 66 mm;
• Lamellensysteem ST-075-01/ST-075-S: geëxtrudeerd aluminium Z-profiel voor extra zware belasting met een steek van 75 mm;
• Lamellensysteem ST-095-01: geëxtrudeerd aluminium Z-profiel voor extra zware belasting met een steek van 95 mm;
• Lamellensysteem ST-096: geëxtrudeerd aluminium zonweringsprofiel met een variabele steek van minimaal 100 mm;
• Lamellensysteem ST-120: geëxtrudeerd aluminium Z-profiel voor zware belasting met een steek van 120 mm;
• Lamellensysteem ST-130: geëxtrudeerd aluminium zonweringsprofiel met een variabele steek van minimaal 100 mm;
• Lamellensysteem ST-150-DAC/ST-170-DAC: geëxtrudeerd aluminium profiel met een steek van 150 of 170 mm. Dit systeem heeft geen goede akoestische eigenschappen en kan goed gecombineerd worden met de ST-150-ACS/ST-150-ACL;
• Lamellensysteem ST-150-ACS/ST-150-ACL: geëxtrudeerd aluminium akoestische lamellen.

Ieder lamel heeft zijn specifieke lamellenhouder. Lamellenhouders worden mechanisch bevestigd aan de dragers en zorgen voor een perfecte tussenafstand van de lamellen.

Afhankelijk van de verticale overspanning zijn er de volgende draagprofielen:

• Draagprofiel ST-0065: geëxtrudeerd aluminium profiel voor lichte belasting, rechtstreeks te monteren op een bouwkundige constructie bestaande uit stalen of houten dragers of een vlakke wand;
• Draagprofiel ST-0195: geëxtrudeerd aluminium profiel t.b.v. een verticale overspanning tot ca. 600 mm;
• Draagprofiel ST-0440: geëxtrudeerd aluminium profiel t.b.v. een verticale overspanning tot ca. 1.500 mm;
• Draagprofiel ST-0460: geëxtrudeerd aluminium profiel t.b.v. een verticale overspanning tot ca. 1.500 mm;
• Draagprofiel ST-0995: geëxtrudeerd aluminium profiel t.b.v. een verticale overspanning tot ca. 2.800 mm;
• Draagprofiel ST-1250: geëxtrudeerd aluminium profiel t.b.v. een verticale overspanning tot ca. 3.600 mm.

De draagstructuur wordt bevestigd aan een bestaande constructie door middel van vaste bevestigingselementen. Deze elementen worden gebruikt om de dragers onder een boven te fixeren. Glijdende elementen zijn nodig om bij grote overspanning de structuur te verstevigen. De bevestigingselementen schuiven in de geëxtrudeerde dragers.

• ST-4203: hoekvormig bevestigingselement;
• ST-4211: vast klemstuk;
• ST-4206: bevestigingselement waarmee thermische uitzetting mogelijk blijft.

Indien nodig kan er voor een project speciale bevestigingselementen ontworpen worden door STORAX.

Materiaal

Lamellen en lamellendragers: aluminium extrusie volgens N573-3, legering EN AW-6063.

Oppervlaktebehandeling

• Geanodiseerd (20 micron) F1;
• Gepoedercoat in RAL kleuren (60-80 micron).

Toebehoren

Het lamellenwandsysteem kan uitgerust worden met:

• Deurconstructies;
• Trafodeuren;
• Hoekoplossingen;
• Cassettesysteem
• Gaas voor het weren van insecten, ongedierte, vogels, etc.;
• Dorpels of omrandingen voor afwerking.

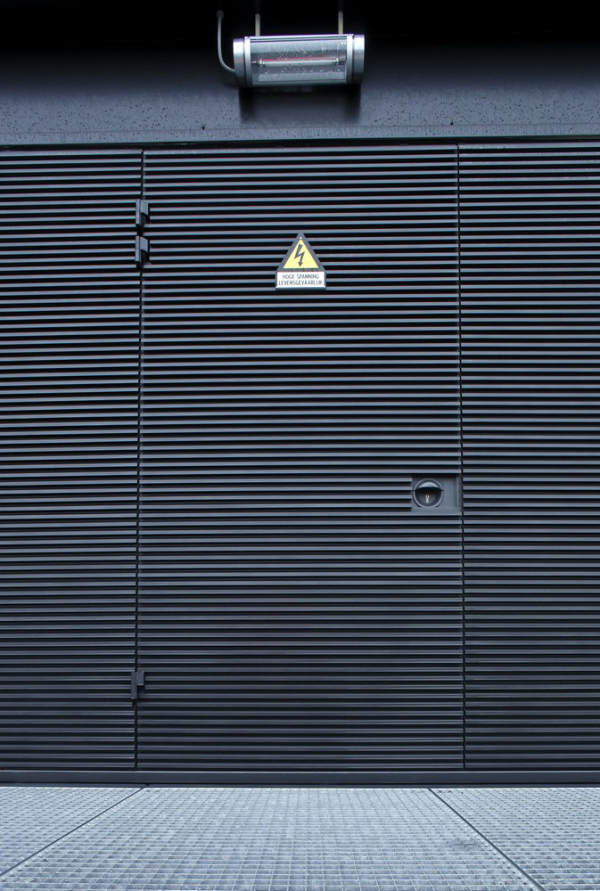

STORAX biedt op maat gefabriceerde enkele of dubbele deuren. Naar binnen of naar buiten opendraaiend. De deuren worden volgens opgave uitgerust met sloten, taatsscharnieren, deurkrukken en veiligheidskettingen.

Vorm en afmeting

Vorm

Voor de vorm zie afbeeldingen of vraag extra informatie via de button ‘Meer informatie’.

Afmetingen

Totale diepte van een lamellenwandsysteem in mm:


Prestaties

Luchtdoorlaat

• Visuele vrije doorlaat: verhouding van de visuele afstand tussen twee lamellen en de steek van de lamel;
• Fysische vrije doorlaat: verhouding van de smalste opening tussen de lamellen en de steek van de lamel.

Waterdichtheid

De RENSON  lamellenwanden werden aan de HEVAC-testen onderworpen in Groot-Brittanië  door een organisatie die wereldwijd wordt erkend. Een wand van 1 m , eventueel voorzien van rvs 304 gaas, werd getest bij een slagregen met een capaciteit van 75 liter/uur met een windsnelheid van 13 m/s. In functie van  de verkregen resultaten, d.w.z. de hoeveelheid water die binnenkomt via de lamellenwand, werd de HEVAC-klassetabel opgesteld.

Toepassing

Bruikbaarheid, functioneel

Het Storax lamellenwandsysteem kan als volgt worden toegepast;

• Complete roostergevel zonder omrandingen of zichtbare tussenstijlen;
• Esthetisch fraaie afwerking van wanden met meerdere ventilatieopeningen;
• Bekleding dakopbouw/technische ruimte;
• Roosterwand met geïntegreerde deuren;
• Ventilatierooster voor parkeergarages.

Bestektekst

Zie STABU-bestekspecificaties onder tabblad ‘Bestek’.

Verwerking en montage

Verwerking

Volgens montagevoorschriften van de fabrikant.

Economische factoren

Prijzen

Volgens opgave leverancier.

Leveringsvoorwaarden

Volgens de algemene leverings- en betalingsvoorwaarden, gedeponeerd bij de Arrondissementsrechtbank te Dordrecht.

Levering

Door Storax b.v.

Leveringsgebied

Nederland.

Technische service

Technische documentatie, schaaltekeningen, toepassingsadvies, testrapporten e.d. door Storax b.v.

Referenties

Referentie adressen

Volledige referentielijst opvraagbaar via Storax b.v.

• Aalsmeer: Studio Van de Ende
• Amersfoort: Telefoongebouw KPN Vinkenhoef
• Apeldoorn: Orpheus Theater
• Breda: Vroom & Dreesman
• Delft: T.U. (werktuigbouw)
• Den Haag: Kantoren Prinsenhof
• Eindhoven: Albert Heijn XL
• Hoofddorp: Kantoor Nortel
• Nijmegen: Gymnasion (universiteit)
• Rijswijk: Pensioenfonds TNO
• Spijkenisse: Waterzuivering Berenplaat
• Tilburg: Kantoor Interpolis
• IJmuiden: Corus
• Zwolle: Bedrijfshal Stork Wärtsila Diesel
