Sandwichpanelen voor gevels en wanden

SAB-profiel levert isolerende sandwichpanelen voor gevels in een groot aantal hoogwaardige coatingsystemen en vele kleuren

Meer weten over dit product?

Stel een vraag of vraag documentatie aan:
  • CAD-bestanden, BIM-objecten en bestekteksten
  • Brochures en uitvoeringsvoorschriften
  • Projectondersteuning waar nodig

Omschrijving

De PIR-panelen van SAB-profiel zijn verkrijgbaar met blinde of zichtbare bevestiging, tevens als dragend paneel (SAB-Carrier) en in een brandwerende uitvoering. Perfect te gebruiken als prefab-bouwelementen.

Kenmerken

  • Uitstekende isolatiewaarden door het ontbreken van koudebruggen;
  • Prefab-bouwelementen: snelle en probleemloze montage met minimale risico’s op de bouwplaats;
  • Circulair bouwen door demontabele bevestigingen;
  • In één bouwgang wind- en waterdicht, met zowel binnen- als buitenafwerking;
  • Optimale luchtdichting door een hoogwaardig afdichtingsband in de voeg;
  • Lichtgewicht: 10 tot 16 kg/m2 (afhankelijk van dikte en uitvoering). Constructie en fundering kunnen daardoor licht blijven;
  • Geluidsisolatiewaarde van 26 dB;
  • Vlak uiterlijk, leverbaar in tal van coatings en kleuren;
  • Alle panelen van SAB zijn vezel- en HCFk-vrij;
  • Uitgebreide garanties op draagvermogen en levensduur;
  • Brandveilig door gebruik van de nieuwste PIR technologie, klasse B-s2,d0 volgens NEN-EN 13501-1.

Referentienummers


Samenstelling

Systeemopbouw

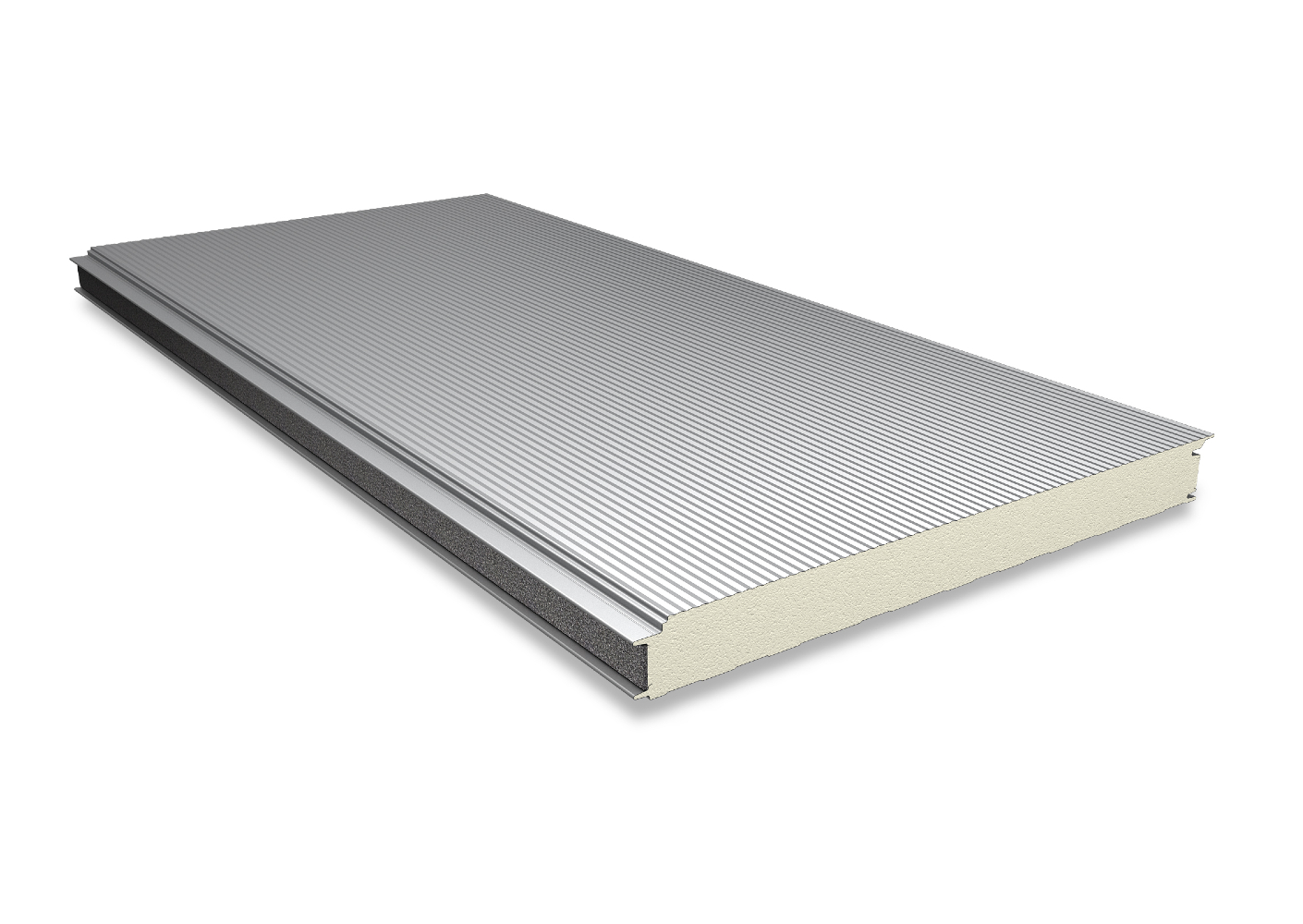

Sandwichpanelen - PIR - Gevel - Blind

  • Blinde sandwichpanelen kunnen verticaal en horizontaal worden toegepast;
  • Door de blinde (onzichtbare) bevestiging zijn er bij dit type panelen geen schroeven zichtbaar in beeld. Hierdoor creëert u een strakke, rustig ogende gevel;
  • De WB 60-140 serie heeft een werkbreedte van 1.000 mm;
  • De SAB WB 100.1000, SAB WB 120.1000 en SAB WB 140.1000 zijn ook in de speciale EW30 uitvoering te krijgen, met een brandwerendheid van 30 minuten; zowel horizontaal als verticaal te monteren
  • De blinde sandwichpanelen zijn verkrijgbaar in 3 verschillende liniëringen: M16, M8 en LL.

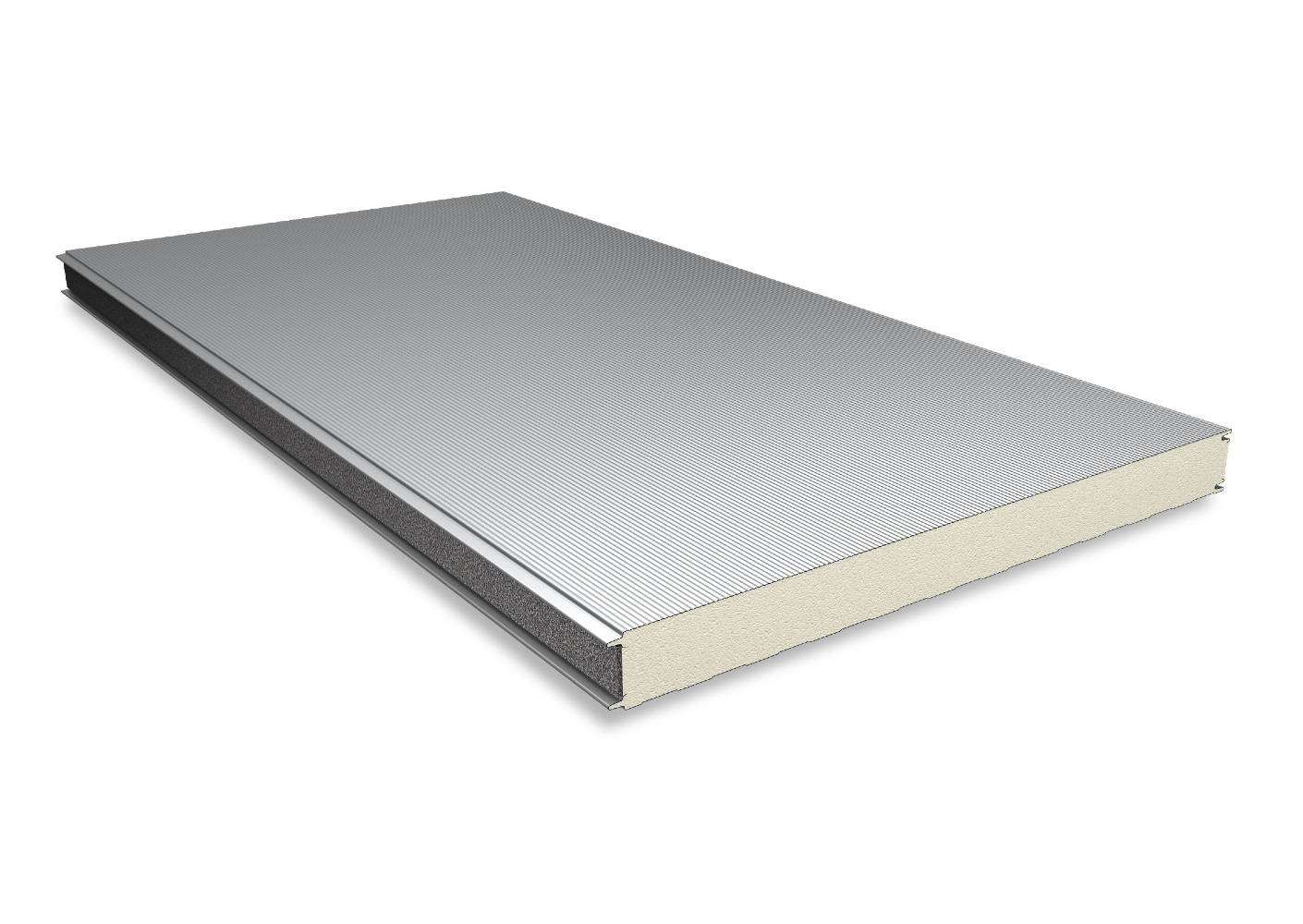

Sandwichpanelen - PIR - Gevel - Zichtbaar en special

  • De zichtbare sandwichpanelen zijn in veel verschillende diktes verkrijgbaar;
  • In de meeste gevallen zijn de schroeven zichtbaar in beeld. Zichtbare sandwichpanelen kunnen verticaal en horizontaal worden toegepast en zijn verkrijgbaar in verschillende liniëringen;
  • De W 40-150 serie heeft een werkbreedte van 1100 mm;
  • De W 120-150 zijn geschikt voor toepassing in koelcellen en de geconditioneerde voedingsmiddelenindustrie;
  • Het dichtband in de voeg is eenvoudig te comprimeren en biedt bij een minimale compressie een uitstekende luchtdichtheid;
  • De speciale TL en SL sandwichpanelen hebben een werkbreedte van 1000 mm, met een trapezium- en golfprofiel zijn ze ideaal voor de combinatie met de overeenkomstige profielplaten van dit type;
  • De SAB sandwichpanelen met EW30 hebben een brandwerendheid van 30 minuten, waarmee een WBDBO van 60 minuten kan worden behaald;
  • Om een brandwerendheid van 30 minuten van binnen naar buiten en van buiten naar binnen te halen, kunt u gebruik maken van een sandwichpaneel SAB W 120 of 150. Dit geldt dan ook voor toepassing als binnenwand.

Sandwichpanelen - PIR - Gevel - Brandwerend

  • Brandwerende sandwichpanelen zijn met name geschikt voor nieuwbouw- en renovatietoepassing waar een WBDBO-eis geldt. Dat is bijvoorbeeld het geval wanneer gevels op korte afstand van een erfgrens staan;
  • Alle panelen zijn in het brandlaboratorium van Efectis getest volgens de geldende Europese normen. Het brandgedrag voldoet met een B-s2,d0 classificatie ruimschoots aan de eisen uit het Nederlandse bouwbesluit (minimaal D-s2,d0);
  • Raadpleeg de download met algemene uitleg over brandklassen, WBDBO, etc.

Sandwichpanelen - PIR - Gevel - Dragend

  • SAB-Carrier panelen zijn als dragende sandwichpanelen de ideale constructie voor bouwgemak en esthetische variatie;
  • De panelen dienen als draagconstructie van een extra schil van bijvoorbeeld SAB (esthetische) profielplaten of plankprofielen. Andere producten en systemen zijn mogelijk in overleg met SAB;
  • De SAB-Carrier panelen worden geproduceerd met een verhoogde schuimhechting en een dikkere stalen buitenplaat van 0,63 mm;
  • Een goede bevestiging van de het SAB railsysteem op de sandwichpanelen is uiteraard belangrijk;
  • De SAB-Carrier panelen zijn deels ook verkrijgbaar in de speciale EW30 en EI30, die een brandwerendheid hebben van 30 minuten en een WBDBO van 60 minuten op basis van spiegelsymmetrie.
Elementopbouw, materiaal

Sandwichpaneel is als volgt opgebouwd:

  • Buitenplaat: gecoat staal, met PIR-schuim  standaard 0,50 mm dik;
  • Kern: H-CFK-vrij polyurethaanschuim in diverse diktematen, volumieke massa min. 40 kg/m3
  • Binnenplaat: gecoat staal, dik: met PIR -schuim 0,50 mm dik, de binnenplaat is altijd voorzien van een L-liniëring.

Verzinkt staal
De basis van elk voorgelakt staal is het staal zelf. Als basismateriaal gebruikt SAB-profiel continu verzinkt staal, MagiZinc®, Aluzink en Zink-Aluminium (Galvalloy®). Deze staalsoorten kunnen geleverd worden in de kwaliteiten S280GD en S320GD. Afhankelijk van de gekozen kwaliteit varieert de zinklaagdikte tussen de 70 en 275 gr/m². SAB-profiel levert deze materialen volgens de NEN-EN normen 10143 en 10346.

Oppervlaktebehandeling

Keuze uit verschillende coatings:

  • Colorcoat® Interieurcoating (15 µm) heeft een polyester basis en is geschikt voor de meeste binnentoepassingen.
  • Dunne-laag systemen (25 µm):
    • Colorcoat® polyester: voor buitentoepassing in niet-agressieve omgeving.
  • Medium-build en high-build systemen:
    • Colorcoat® SDP 50 (50 µm): een organische coating met een laagdikte van 50 µm. Colorcoat SDP 50 is een duurzame coating met esthetische prestaties en een duurzaam en goed alternatief voor PVDF. Garanties tot 25 jaar.
    • Colorcoat Prisma®: een 3-laags coating systeem van 40 of 65 µm die naast een hoge duurzaamheid en krasvastheid ook een uitstekende kleurvastheid biedt. Beschikbaar in tien mooie metallic-kleuren en vele uni kleuren. Confidex® garanties tot 40 jaar.
  • Dikke laag systemen (200 µm):
    • Colorcoat HPS200 Ultra® (200 µm) is een gemodificeerde PVC coating en ontwikkeld met het oog op duurzaamheid en maximaal behoud van kleur en glans. HPS200 Ultra®is uitermate geschikt voor buitentoepassing in maritieme en industriële omgevingen. Confidex® Garanties tot 40 jaar.
  • Overig:
    • Foodsafe (150 µm): zeer geschikt voor de voedingsmiddelenindustrie; bijv. veel toegepast in productieruimten voor levensmiddelen, verwerkingsruimten voor vlees en vis en in koelopslag voor groente en fruit. Niet geschikt voor buitentoepassing.
    • Colorfarm®: is aan één zijde voorzien van de 35 μm dikke coating en aan de andere zijde van de backing coat die ook wordt toegepast bij Colorcoat HPS200 Ultra en Prisma. Er is een prestatie garantie van 20 jaar op aanvraag verkrijgbaar.

Overige informatie coatings, zie de tabel bij Prestaties.

Accessoires

SAB-profiel geeft informatie over lichtdoorlatende platen en panelen, dakdoorvoerplaten, canalurevullers, profielvullers en levert zetwerk zoals: dak- en raamlijsten, hoekstukken en lekdorpels.


Vorm en afmeting

Vorm

Zie illustraties en het SAB leveringsoverzicht. Voor de leverbare liniëring, zie de tabel bij Thermische eigenschappen, onder Prestaties.

Afmetingen, gewicht

Zie de tabel bij Thermische eigenschappen, onder Prestaties.

Oppervlaktestructuur

Glad of voorzien van kleine structuur.

Kleur

Leverbaar is een zeer uitgebreid aantal kleuren in verschillende coatingsystemen o.a. Colorcoat Prisma® en Colorcoat HPS200 Ultra®; specifieke huisstijlen op klantspecificatie mogelijk. Kleurkaarten en kleurstalen op aanvraag.


Prestaties

Productsterkte

Volgens opgave fabrikant.

Oppervlakte

Coatingsystemen, zie tabel.



Colorcoat HPS200 Ultra®

Colorcoat Prisma®

Colorcoat® SDP 50

Colorcoat® PE 25 / Polyester

Colorcoat® PE 15 / Interieur-coating

Nominale laagdikte van de laklaag in μm

200

65 5, 6
40 7

50

25

15

Glans (60°)

20 - 40%
< 10% 5

25 - 35% 6
30 - 40% 7
< 10% 5

20 - 40%

30 - 40%

30 - 50%

Flexibiliteit T-buigtest zonder scheuren (16°C)

0T

0,5T

1T

3T

5T

Corrosie-weerstand1

RC5+

RC5+

RC5+

RC3

CPI 2

Max. continu-bedrijfstemp. 24/7

60°C

90°C

90°C

90°C

90°C

Krasbesten-digheid 1

4

3

3

2

1

UV besten-digheid 1

Ruv4

Ruv5

Ruv4

Ruv3

Ruv1

Bestendig tegen chemicaliën 1
organisch/ anorganisch 2

3/4

4/4

3/3

2/3

2/2

Maximale garantietermijn wand (jaren) 3

40

40 4

25

10

-

Maximale garantietermijn dak (jaren) 3

40 4

35 4

25

-

1 4 = zeer goed, 3 = goed, 2 = voldoende, 1 = redelijk
2 Kan sterk afwijken voor specifieke chemicaliën
3 Maximale garantietermijn geldt voor binnenland. Kustgebied op aanvraag.
4 Maximale garantietermijn is afhankelijk van kleurgroep
5 Matt kleuren
6 Uni en Metallic kleuren
7 Elements kleuren

Brandbaarheid

Staal: onbrandbaar. Coatings: onbrandbaar, klasse A2, volgens DIN 4102, deel 1, 10 en 11.

Thermische eigenschappen

Sandwichpanelen - PIR - Gevel - Blind

Type

Liniëring

Dikte

Gewicht

Rc (conform NTA 8800)

U

Max. lengte

SAB WB

LL

M8L

M16L

mm

kg/m²

m²K/W

W/m²K

m

60

o

o

o

60

10,5

2,74

0,36

16,0

80

o

o

o

80

11,3

3,74

0,27

16,0

100

o

o

o

100

12,1

4,71

0,21

16,0

120

o

o

o

120

12,9

5,64

0,18

16,0

140

o

o

o

140

13,7

6,60

0,15

16,0





Sandwichpanelen - PIR - Gevel - Zichtbaar en special

Type

Liniëring

Dikte

Gewicht

Rc

U

Max. lengte

SAB W

LL

M8L

M16L

TL

SL

mm

kg/m²

m²K/W

W/m²K

m

40

o

o

o





40

9,1

1,94

0,52

16,0

60

o

o

o





60

9,9

2,90

0,34

16,0

80

o

o

o





80

10,7

3,84

0,26

16,0

100

o

o

o





100

11,5

4,78

0,21

16,0

120

o

o

o





120

12,3

5,72

0,17

16,0

150

o

o

o





150

13,5

7,13

0,14

16,0

95 TL







o



65/95

11,4

3,83

0,26

16,0

135 TL







o



105/135

13,0

5,72

0,17

16,0

100 SL









o

78/98

14,1

3,98

0,25

16,0

120 SL









o

98/118

14.9

4,76

0,21

16,0







Sandwichpanelen - PIR - Gevel - Brandwerend

Type

Liniëring

Dikte

Gewicht

Rc

U

Max. lengte

SAB

LL

M8L

M16L

TL

mm

kg/m²

m²K/W

W/m²K

m

WB 100 EW30 ••

o

o

o



100

12,1

4,71

0,21

16,0

WB 120 EW30 ••

o

o

o



120

12,9

5,50

0,18

16,0

WB 140 EW30 ••ooo 14013,76,600,1516,0

W 120 EI30 ••

o

o

o



120

12,3

5,72

0,17

16,0

W 150 EI30 ••

o

o

o



150

13,5

7,13

0,14

16,0

W 95 EI15







o

95

11,4

3,83

0,27

16,0

W 135 EI15







o

135

13,0

5,72

0,18

16,0







Sandwichpanelen - PIR - Gevel - Dragend

Type

Liniëring

Dikte

Gewicht

Rc

U

Max. lengte

SAB-Carrier

M8L

TL

mm

kg/m²

m²K/W

W/m²K

m

WB 80

o



80

12,5

3,74

0,27

16,0

WB 100

o



100

13,3

4,71

0,21

16,0

WB 120

o



120

14,1

5,64

0,18

16,0

WB 140o 14014,96,600,1516,0

W 80

o



80

11,8

3,84

0,26

16,0

W 100

o



100

12,6

4,78

0,21

16,0

W 120

o



120

13,4

5,72

0,17

16,0

W 150

o



150

14,6

7,13

0,14

16,0

W 95



o

95

11,4

3,48

0,26

16,0

W 135



o

120

13,0

5,72

0,18

16,0

•) Gewicht stalen buiten- en binnenplaat van respectievelijk 0,50/0,40 mm, Carrier 0,63/0,40 mm. Andere diktes zijn ook mogelijk.
••) EW Naadverbinding schroeven h.o.h. 100 mm, EI Naadverbinding schroeven h.o.h. 500 mm




Toepassing

Bruikbaarheid, functioneel

SAB Sandwichpanelen voor gevels en wanden zijn geschikt voor geveltoepassingen en als (brand)afscheidingen voor interieurs. Meest toegepast voor de bouw van moderne en hoogwaardige industriële gebouwen, kantoren, woningen, agrarische gebouwen en speciaal voor koelhuizen en vriescellen.

Ontwerpdetails

Via de eigen website geeft SAB toegang tot uitgewerkte ontwerpdetails en producttekeningen van hun producten.

Bestektekst

Zie STABU-bestekspecificaties onder het tabblad Bestekken, of de online STABU Bestekservice van SAB.


Verwerking en montage

Transport

Per vrachtwagen. Af fabriek of franco bouw (ongelost/gelost).

Opslag

Droog, beschermd tegen hitte, liggend ondersteund.

Voorbereiding

Onderconstructie: hout, lichtmetaal of staal; regel- en/of gordingafstanden overeenkomstig tabellen van SAB-profiel.

Verwerking

Montage: door gespecialiseerd montagebedrijf, volgens montage voorschriften SAB-profiel.

Bewerkbaarheid

Met eenvoudig (elektrisch) handgereedschap.


Economische factoren

Prijzen

Volgens opgave SAB-profiel.

Leveringsvoorwaarden

Leveringsvoorwaarden en Algemene condities SAB-profiel; betalingen in overleg.

Levering

In overleg.

Levertijd

1-4 Weken, indien basismateriaal op voorraad.

Leveringsgebied

Wereldwijd, concentratie West-Europa.

Technische service

SAB-profiel heeft een speciale afdeling Product Services die professionele toepassingsadviezen geeft en op klantspecificatie berekeningen maakt.
