Trapeziumplaten, golfplaten en binnendozen voor gevels

SAB-profiel levert golfplaten, trapeziumplaten en binnendozen van staal en RVS voor gevels

Meer weten over dit product?

Stel een vraag of vraag documentatie aan:
  • CAD-bestanden, BIM-objecten en bestekteksten
  • Brochures en uitvoeringsvoorschriften
  • Projectondersteuning waar nodig

Omschrijving

SAB-profiel levert golfplaten, trapeziumplaten en binnendozen van staal en RVS voor gevels. De profielplaten kunnen extra worden bewerkt door perforeren, knikken, togen of anti-condensfolie. Profielplaten zijn leverbaar in een groot aantal hoogwaardige coatingsystemen en vele kleuren. De profielplaten worden op klantspecificatie en dus ook op lengte geproduceerd.

Kenmerken

  • Profielplaten en binnendozen voor esthetische geveltoepassingen;
  • Trapeziumplaten of profielplaten met golfprofiel;
  • Geschikt voor nieuwbouw en renovatie;
  • Voor zowel horizontale als verticale montage;
  • Van staal: vlak, geperforeerd of geëmbosseerd.

Referentienummers


Samenstelling

Systeemopbouw

Geprofileerde staalplaten voor de gevel in de volgende uitvoeringen:

Golfplaten

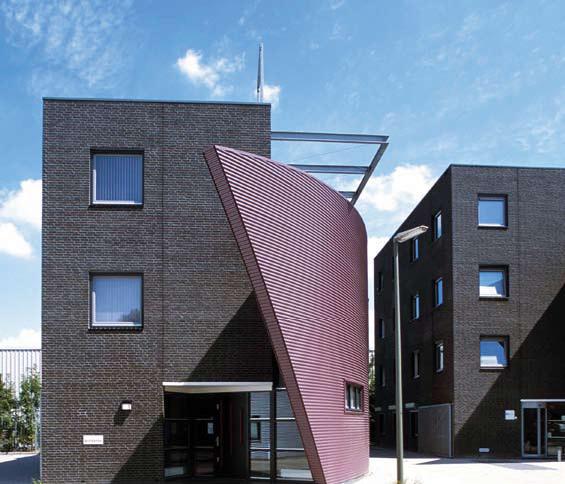

De verkrijgbaarheid in drie uitvoeringen in hoogtes van 18, 27 en 42 mm en de grote variatie in kleuren en coatings maakt het golf profiel tot een populaire keuze voor industriële bouw, kantoren en woningen. Het wordt vaak horizontaal toegepast, maar verticaal is natuurlijk ook mogelijk.

Trapeziumplaten
SAB-profiel levert diverse soorten trapeziumprofiel. Van zuiver traditioneel, zoals het 35-profiel, tot meer moderne varianten als het 19 of 45 profiel. Het aantal mogelijkheden is zelfs nog groter indien u kiest voor de B-zijde als kleurzijde.

Binnendozen
Werken met binnendozen heeft veel voordelen van de constructie van een gebouw. Ze bieden u een grote vrijheid bij het kiezen en monteren van de buitenbeplating en zijn bij het gebruik van glaswol- dan wel steenwolisolatiemateriaal in hoge mate brandwerend. Binnendozen leveren ook een uitstekende bijdrage aan de geluidsisolatie, waarbij de mogelijkheid van perforatie de akoestische eigenschappen zelfs nog verder verbeterd.
Binnendozen worden standaard geleverd in sendzimir verzinkt of met een interieurcoating 15 μm (PE 15) in de kleur RAL 9002 (grijswit). Kleur RAL 9010 (wit) is mogelijk tegen meerprijs. Ook andere kleuren en/of coatings zijn mogelijk op aanvraag.

Binnendozen kunnen direct vanaf de fabriek voorzien worden van dichtband. Dit voorkomt het onhandige plakken op de bouwplaats. De dichtband geeft een zeer goede luchtafdichting, waardoor u de isolatiewaarde verhoogd. Het comfort gaat omhoog en de energierekening omlaag. Door binnendozen inclusief interieurcoating te bestellen, heeft u door de lichte kleur minder verlichting nodig en bespaart u nog meer op de energierekening.

Wanneer aanvullende eisen worden gesteld aan de akoestiek van een gebouw, kunnen geprofileerde binnendozen of profielplaten worden voorzien van een perforatiepatroon. Perforatie kan ook worden toegepast als het vooral om esthetische eigenschappen gaat.

Elementopbouw, materiaal

Verzinkt staal
De basis van elk voorgelakt staal is het staal zelf. Als basismateriaal gebruikt SAB-profiel continu verzinkt staal, MagiZinc®. Deze staalsoorten kunnen geleverd worden in de kwaliteiten S280GD en S320GD. Afhankelijk van de gekozen kwaliteit varieert de zinklaagdikte tussen de 70 en 275 gr/m². SAB-profiel levert deze materialen volgens de NEN-EN normen 10143 en 10346.

Roestvast staal
SAB-profiel levert roestvast staal in de diktes 0,70 en 0,80 mm in de kwaliteit 14301. Deze kwaliteit is uitsluitend leverbaar in 2B-finish en is voorzien van beschermfolie aan beide zijden. Hieruit worden een beperkt aantal producten gemaakt (zie het RVS icoon bij deze producten). Het roestvast staal voldoet aan de NEN-EN 10088-2. Andere diktes en legeringen zijn in overleg mogelijk.

Oppervlaktebehandeling

Keuze uit verschillende coatings:

  • Colorcoat® Interieurcoating (15 µm) heeft een polyester basis en is geschikt voor de meeste binnentoepassingen.
  • Dunne-laag systemen (25 µm):
    • Colorcoat® polyester: voor buitentoepassing in niet-agressieve omgeving.
  • Medium-build en high-build systemen:
    • Colorcoat® SDP 50 (50 µm): een organische coating met een laagdikte van 50 µm. Colorcoat SDP 50 is een duurzame coating met esthetische prestaties en een duurzaam en goed alternatief voor PVDF. Garanties tot 25 jaar
    • Colorcoat Prisma®: een 3-laags coating systeem van 40 of 65 µm die naast een hoge duurzaamheid en krasvastheid ook een uitstekende kleurvastheid biedt. Beschikbaar in tien mooie metallic-kleuren en vele uni kleuren. Confidex® garanties tot 40 jaar.
  • Dikke laag systemen (200 µm):
    • Colorcoat HPS200 Ultra® (200 µm) is een gemodificeerde PVC coating en ontwikkeld met het oog op duurzaamheid en maximaal behoud van kleur en glans. HPS200 Ultra® is uitermate geschikt voor buitentoepassing in maritieme en industriële omgevingen. Confidex® Garanties tot 40 jaar.
  • Overig:
    • Foodsafe (150 µm): zeer geschikt voor de voedingsmiddelenindustrie; bijv. veel toegepast in productieruimten voor levensmiddelen, verwerkingsruimten voor vlees en vis en in koelopslag voor groente en fruit. Niet geschikt voor buitentoepassing.
    • Colorfarm®: is aan één zijde voorzien van de 35 μm dikke coating en aan de andere zijde van de backing coat die ook wordt toegepast bij Colorcoat HPS200 Ultra en Prisma. Er is een prestatie garantie van 20 jaar op aanvraag verkrijgbaar.

Overige informatie coatings, zie de tabel bij Prestaties.

Accessoires

SAB-profiel geeft informatie over lichtdoorlatende platen en panelen, dakdoorvoerplaten, canalurevullers, profielvullers en levert zetwerk zoals: dak- en raamlijsten, hoekstukken, lekdorpels, (rand)gordingen en Z-profielen.


Vorm en afmeting

Vorm

Zie illustraties en het SAB leveringsprogramma.

Afmetingen, gewicht

Zie leveringsprogramma.

Oppervlaktestructuur

Glad of voorzien van kleine structuur.

Kleur

Interieurcoating: RAL 9002. Overige Colorcoat® producten in een zeer uitgebreid aantal kleuren leverbaar; specifieke huisstijlen op klantspecificatie mogelijk. Kleurkaarten op aanvraag.


Prestaties

Productsterkte

Volgens opgave fabrikant.

Oppervlakte

Coatingsystemen, zie tabel.



Colorcoat HPS200 Ultra®

Colorcoat Prisma®

Colorcoat® SDP 50

Colorcoat® PE 25 / Polyester

Colorcoat® PE 15 / Interieur-coating

Nominale laagdikte van de laklaag in μm

200

65 5, 6
40 7

50

25

15

Glans (60°)

20 - 40%
< 10% 5

25 - 35% 6
30 - 40% 7
< 10% 5

20 - 40%

30 - 40%

30 - 50%

Flexibiliteit T-buigtest zonder scheuren (16°C)

0T

0,5T

1T

3T

5T

Corrosie-weerstand1

RC5+

RC5+

RC5+

RC3

CPI 2

Max. continu-bedrijfstemp. 24/7

60°C

90°C

90°C

90°C

90°C

Krasbesten-digheid 1

4

3

3

2

1

UV besten-digheid 1

Ruv4

Ruv5

Ruv4

Ruv3

Ruv1

Bestendig tegen chemicaliën 1

organisch/ anorganisch 2

3/4

4/4

3/3

2/3

2/2

Maximale garantietermijn wand (jaren) 3

40

40 4

25

10

-

Maximale garantietermijn dak (jaren) 3

40 4

35 4

25

-

1 4 = zeer goed, 3 = goed, 2 = voldoende, 1 = redelijk
2 Kan sterk afwijken voor specifieke chemicaliën
3 Maximale garantietermijn geldt voor binnenland. Kustgebied op aanvraag.
4 Maximale garantietermijn is afhankelijk van kleurgroep
5 Matt kleuren
6 Uni en Metallic kleuren
7 Elements kleuren

Brandbaarheid
  • Staal: onbrandbaar;
  • Coatings: onbrandbaar, klasse A2, volgens DIN 4102, deel 1, 10 en 11.
Uitzetting

Lineaire uitzetting:

  • Staal: 12·10-6K-1
Geleiding

Warmtegeleidingscoëfficiënt (λ) staal: 58,1 W/(m·K).


Toepassing

Bruikbaarheid, functioneel

SAB profielplaten zijn geschikt voor dak- en geveltoepassingen, ook zijn ze geperforeerd toepasbaar als ruimteafscheidingen voor interieurs. Meest toegepast voor de bouw van moderne en hoogwaardige industriële gebouwen, kantoren, woningen en agrarische gebouwen.

Bruikbaarheid, economisch

Snelle montage en vervanging.

Ontwerpdetails

Via de eigen website geeft SAB toegang tot uitgewerkte ontwerpdetails en producttekeningen van hun producten.

Bestektekst

Zie STABU-bestekspecificaties onder het tabblad Bestekken, of de online STABU Bestekservice van SAB.


Verwerking en montage

Transport

Per vrachtwagen. Af fabriek of franco bouw (ongelost/gelost).

Opslag

Droog, beschermd tegen hitte, liggend ondersteund.

Voorbereiding

Onderconstructie: hout, lichtmetaal of staal; regel- en/of gordingafstanden overeenkomstig tabellen van SAB-profiel. Waar nodig dampdoorlatende folie en/of waterkerende, dampdoorlatende folie aanbrengen.

Verwerking
  • Montage: door gespecialiseerd montagebedrijf, volgens montage voorschriften SAB-profiel.
  • Transparante beschermfolie tijdens montage laten zitten; direct erna verwijderen. Zwarte beschermfolie direct na openen van pakketten verwijderen.
  • Eventueel boorsel d.m.v. afblazen verwijderen.
  • Vuil, vooral teer en bitumen, direct verwijderen.
Bewerkbaarheid

Met eenvoudig (elektrisch) handgereedschap.


Economische factoren

Prijzen

Volgens opgave SAB-profiel.

Leveringsvoorwaarden

Leveringsvoorwaarden en Algemene condities SAB-profiel; betalingen in overleg.

Levering

In overleg.

Levertijd

1-4 Weken, indien basis-materiaal op voorraad.

Leveringsgebied

Wereldwijd, concentratie West-Europa.

Technische service

SAB-profiel heeft een speciale afdeling Product Services die professionele toepassingsadviezen geeft en op klantspecificatie berekeningen maakt.
