Rockfon Boxer - stootbestendig akoestische plafonds

Rockfon Boxer akoestisch en brandveilig plafondpaneel raakt niet beschadigd als er een schooltas tegenaan vliegt
Alle foto's (6)
1/6
showshow

Rockfon Boxer - akoestische plafondsRockfon Boxer - akoestische plafondsRockfon Boxer - akoestische plafondsRockfon Boxer - akoestische plafondsRockfon Boxer - akoestische plafonds als sportplafond met impactklasseRockfon Boxer


Meer weten over dit product?

Stel een vraag of vraag documentatie aan:
  • CAD-bestanden, BIM-objecten en bestekteksten
  • Brochures en uitvoeringsvoorschriften
  • Projectondersteuning waar nodig

Omschrijving

In openbare ruimtes is de kans op beschadiging aan het plafond groot. Boxer is een plafondpaneel dat niet beschadigt als er een schooltas tegenaan vliegt en bovendien garant staat voor een zeer hoge geluidsabsorptie en brandveiligheid.

Dankzij het speciale versterkte en flexibele mineraalvlies aan de zichtzijde is Boxer zeer stootbestendig. Uit testen is gebleken dat een Boxer plafondpaneel een zeven keer hogere impactbestendigheid heeft dan een traditioneel mineraal plafondpaneel, zonder daarbij visueel beschadigd te worden. Als gebouweigenaar bent u dus verzekerd van een blijvend mooi aanzicht, een lange levensduur en daardoor lage vervangingskosten. Onmisbare eigenschappen in onder andere scholen, kantines, kleedruimtes van sporthallen, zwembaden en gangen van stadions.

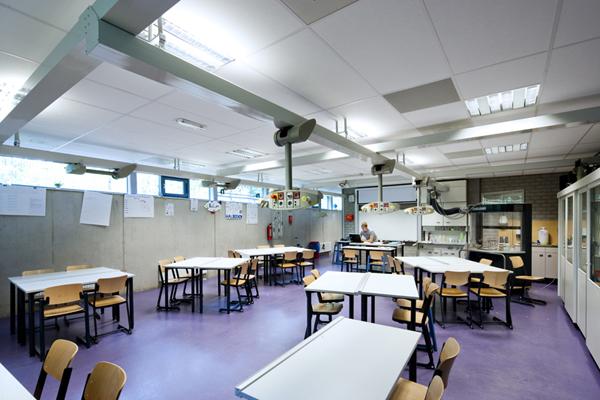

Door naast het plafondpaneel ook aandacht te besteden aan de manier van bevestigen, kan voldaan worden aan de impactklasses 2A en 3A volgens de Europese norm EN13964 annex D. Boxer als onderdeel van het daarvoor speciaal (met Chicago Metallic) ontwikkelde OlympiaPlus montagesysteem, voldoet zelfs aan de hoogste klasse 1A. OlympiaPlus is perfect demonteerbaar en door de 1.200 x 1.200 mm moduulmaat esthetisch en akoestisch de perfecte oplossing voor iedere sporthal.

Referentienummers


Samenstelling

Systeemopbouw

Rockfon®-plafonds Boxer voor zichtbare ophangsystemen:

  • Paneeltype: Boxer;
  • Kantafwerking: vlak inleg A24 of AEX;
  • Oppervlakteafwerking: wit/stootvast paneel;

Rockfon levert ook de productlijnen Rockfon Specialties, Industrieel en Baffles

Elementopbouw

Installatiesysteem

Kantafwerking

ROCKFON System Impact 2A/3A

A24

Chicago Metallic T24 Hook 850

A24

ROCKFON System Olympia Plus A Impact 1A

AEX

Materiaal

Boxer plafondpanelen zijn samengesteld op basis van onbrandbare en kiemvrije steenwol. De zelfdragende plafondpanelen zijn aan de zichtzijde afgewerkt met een stootbestendig mineraalvlies voorzien van een akoestisch-open spuitstucstructuur en aan de rugzijde van een naturel mineraalvlies.

Oppervlaktebehandeling

Met een akoestisch-open coating (wit, gekleurd of decoratief).

Toebehoren
  • Ophangsysteem: gegalvaniseerd staal.
  • Hoofd-, tussen- en randprofielen, in hoogte verstelbare snelhangers met kantlatten en klemveer. De zichtzijde van het draagsysteem is gemoffeld.
  • Soundstop Barièrreschot.
  • Soundstop Suskap.

Vorm en afmeting

Vorm

Rechthoekige of vierkante panelen. De paneelranden kunnen worden voorzien van diverse kantafwerkingen, afhankelijk van het paneeltype.

Afmetingen

Standaard moduulafmetingen:

Installatiesysteem

Afmetingen, mm

kg/m²

ROCKFON System Impact 2A/3A

600 x 600 x 25

2.7

Chicago Metallic T24 Hook 850

600 x 600 x 25

1200 x 1200 x 25

1500 x 600 x 25

1800 x 600 x 25

2100 x 600 x 25

2400 x 600 x 25

2.7



1200 x 600 x 40

4.1

ROCKFON System Impact 2A/3A

1200 x 600 x 40

4.1

ROCKFON System Olympia Plus A Impact 1A

1166 x 1166 x 40

4.1

Naast de standaardafmetingen zijn in overleg afwijkende maten mogelijk.

Gewicht

Rockfon-plafondpanelen zijn licht in gewicht en daardoor snel en makkelijk te (de)monteren.

Oppervlaktestructuur

Ongeperforeerd.

Afhankelijk van het Rockfon-paneeltype:

  • Mineraalvlies met akoestisch-open coating in spuitstuctextuur, graniettextuur, kwartstextuur of egale textuur;
  • Kunststoffolie.
Kleur

Standaard assortiment omvat vele kleuren. Speciale kleuren zijn op aanvraag.


Prestaties

Materiaalsterkte

Stootvastheid:

Klasse

Dikte (mm)

Installatiesysteem

1A

40

ROCKFON OlympiaPlus System Impact 1A

2A

40

ROCKFON System T24 A Impact 2A/3A

3A

20

ROCKFON System T24 A Impact 2A/3A

Vuur, explosie
  • Brandvoortplanting: CE-brandklasse: A1 (EN 13501-1).
  • Brandwerendheid, NEN 6068: 30 min. tot 60 min. (afhankelijk van de dikte en het paneeltype). Rapporten zijn aanwezig.
Gassen, vloeistoffen, vaste stoffen
  • Vochtopname: geen. Bouwvocht heeft geen invloed op de panelen (RH-DS-100).
  • Bestandheid: plafondpanelen zijn blijvend vormvast bij een relatieve luchtvochtigheid van > 95%. Getest volgens EN 13964 en voldoen aan klasse 1/C/0N. Panelen breder dan 700 mm voldoen aan klasse 2/C/0N (rapport aanwezig).
Optische eigenschappen

Reflectievermogen Y = 85%.

Akoestische eigenschappen

Kantafwerking

Dikte (mm)

Afhanghoogte (mm)

αw

NRC

Klasse

A24

25

210

1,00

1,05

A

A24

40

40

0,95

0,95

A

A24

40

225

1,00

0,95

A

AEX

40

40

0,95

0,95

A

AEX

40

225

1,00

0,95

A

Thermische eigenschappen

Plafondpanelen 40 mm dikte:

  • Thermische geleidingscoëfficiënt: λD = 37 mW/mK;
  • Warmteweerstand: R = 1,05 m²K/W.

Toepassing

Bruikbaarheid, functioneel

Goede visuele en decoratieve afscherming van bovenliggende installaties. Zeer eenvoudige toegang tot het plenum. Verlaagde akoestische plafonds, voor toepassingen in utiliteits- en woningbouw, zowel nieuwbouw als renovatie, en voor binnen- en buitentoepassingen.

Rockfon Boxer is geschikt voor ruimtes waar naast een goede geluidabsorptie een esthetische uitstraling gewenst is.

Bestektekst

Op Bestekservices kunt u de bestekservice van Rockfon gebruiken.


Verwerking en montage

Transport

Door Rockwool B.V. in kartonnen dozen en krimpfolie.

Opslag

Droog en beschermd opslaan, horizontaal op vlakke ondergrond

Verwerking

Installatie door erkend plafondmontagebedrijf, adressen op aanvraag.

Bewerkbaarheid

Plafondpanelen kunnen met een mes worden pasgemaakt.


Kwaliteit en garantie

Rockfon biedt een productgarantie van 15 jaar op haar plafondpanelen, die bestand zijn tegen periodieke reiniging en vocht. Ze zijn vormvast en zullen niet gaan doorhangen in vochtige omstandigheden. Hierdoor stijgt hun rendement op de lange termijn.

Economische factoren

Prijzen

Volgens opgave fabrikant.

Levering

Door leverancier.

Levertijd

In overleg.

Leveringsgebied

Nederland, België en Luxemburg.

Technische service

Technische rapporten, documentatiemap, bestekteksten, monsters en foto's worden op aanvraag toegezonden. Advies en toepassingmogelijkheden door Rockwool B.V.

Referenties

Referentie adressen

Volgens opgave Rockwool B.V.
Op de website vind u ook referentieprojecten.
