RHEINZINK zinken daken

Referentienummers

• Vlakke platen
• RHEINZINK
• (47)M Dakafwerkingen, platen, metaal
• 33.42 metalen dakpanplaten, 33.73 metalen-plaatbekledingen
• Zink dak, Zink dakbedekking, Zink, Fels, Felsdak, Felsdaken, Losanges, Losanges zink, Daken

Samenstelling

RHEINZINK dakbedekkingssystemen kunnen worden bevestigd op een geventileerde of ongeventileerde (warm dak) onderconstructie. Afhankelijk van het systeem is het toepasbaar vanaf 3° dakhelling.

Types RHEINZINK dakbedekkingsystemen:

• RHEINZINK felsdak: voorgeprofileerde banen met een staande naad van 25 mm hoog
• RHEINZINK Klik-roevensysteem: gezette banen, afgedekt met roefkappen
• RHEINZINK Losanges: vierkante, ruitvormige en groot-formaat losanges

De daksystemen zijn hol of bol toe te passen.

Elementopbouw

De baanbreedte van het toe te passen dakbedekkingssysteem hangt af van:

• de hoogte van het gebouw
• de ligging van het gebouw
• het type dakvorm

Informatie is verkrijgbaar op aanvraag.

De standaard materiaaldikte van 0,80 mm kan variëren per profiel en systeem. Raadpleeg onze technische handleiding, beschikbaar in het downloadcenter, voor de exacte specificaties.

Materiaal

RHEINZINK-legering op basis van elektrolytisch zuiver zink van 99,995% (NEN-EN 1179) en legeringselementen van koper titaan en aluminium. Kwaliteit van het materiaal conform NEN-EN 988 en QUALITY ZINC eisen.

Fabricagemethode

Het bandzink zelf wordt seriematig geproduceerd in een continu-breedband-gietwalsstraat. Het bandzink wordt in diverse dikten geproduceerd en wordt vervolgens gesneden worden tot smalle coils of geknipt tot bladzink.

Oppervlaktebehandeling

RHEINZINK is verkrijgbaar in de productlijnen CLASSIC, prePATINA ECO ZINC, GRANUM EXTRA, PRISMO en PRISMO brushed white+.

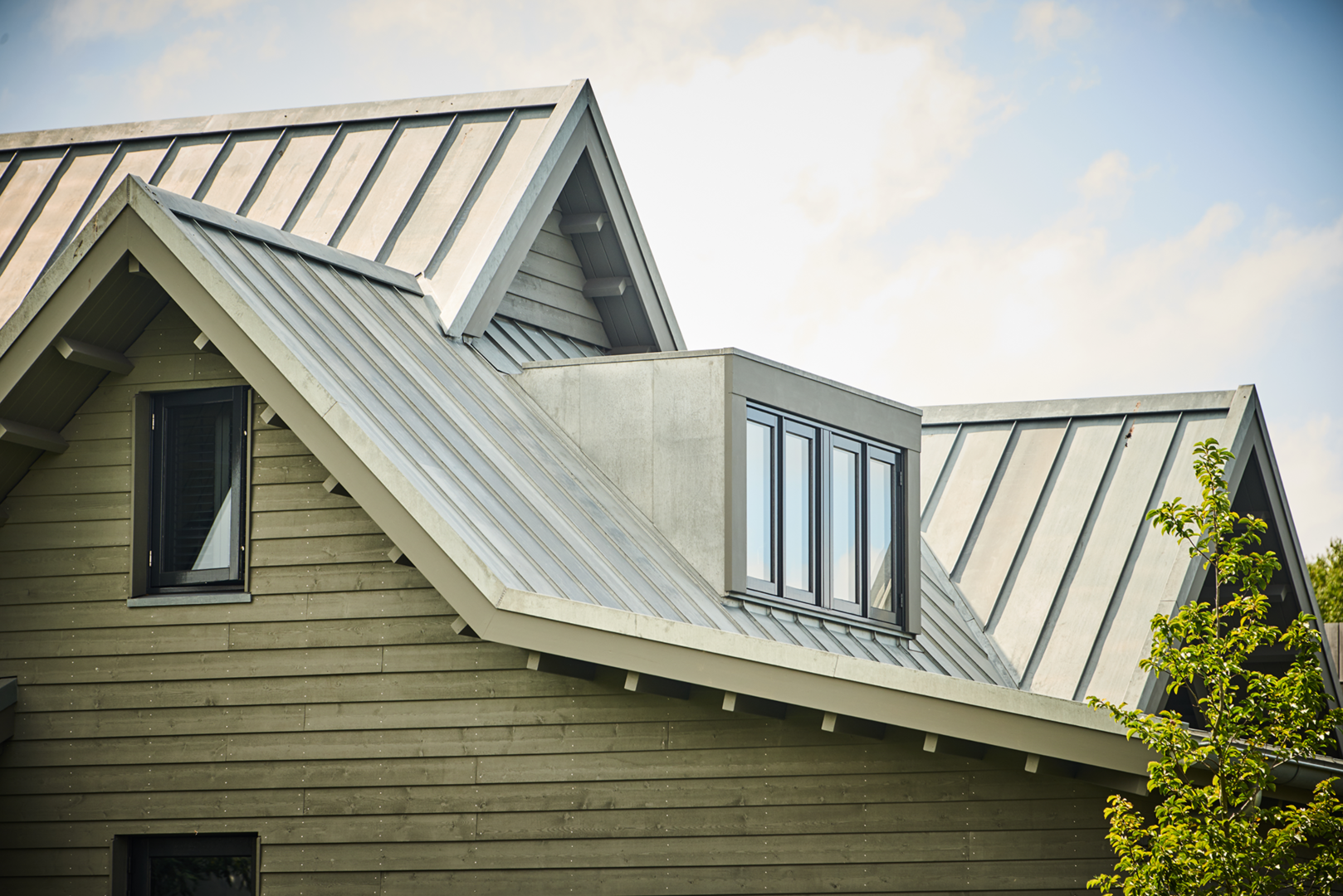

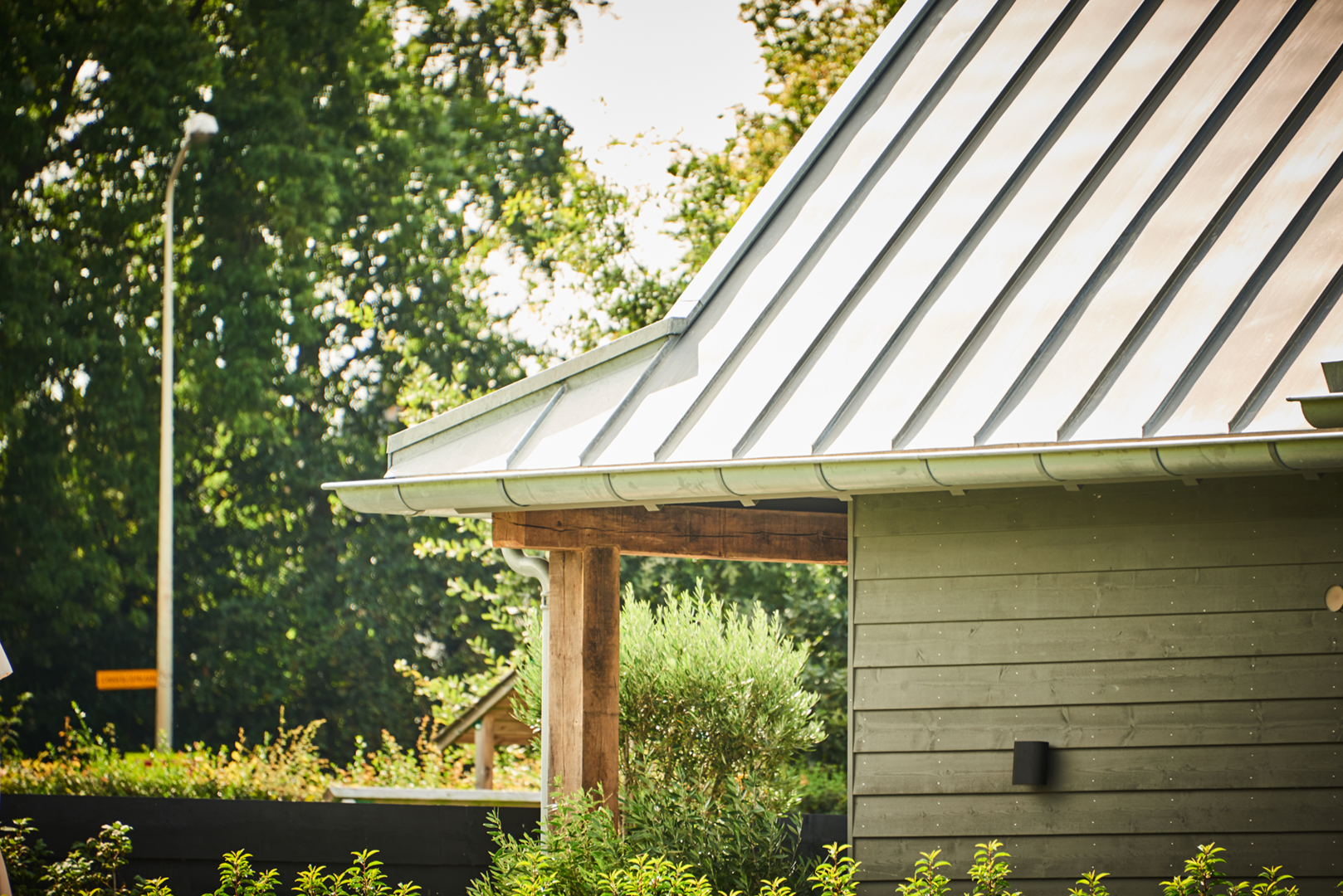

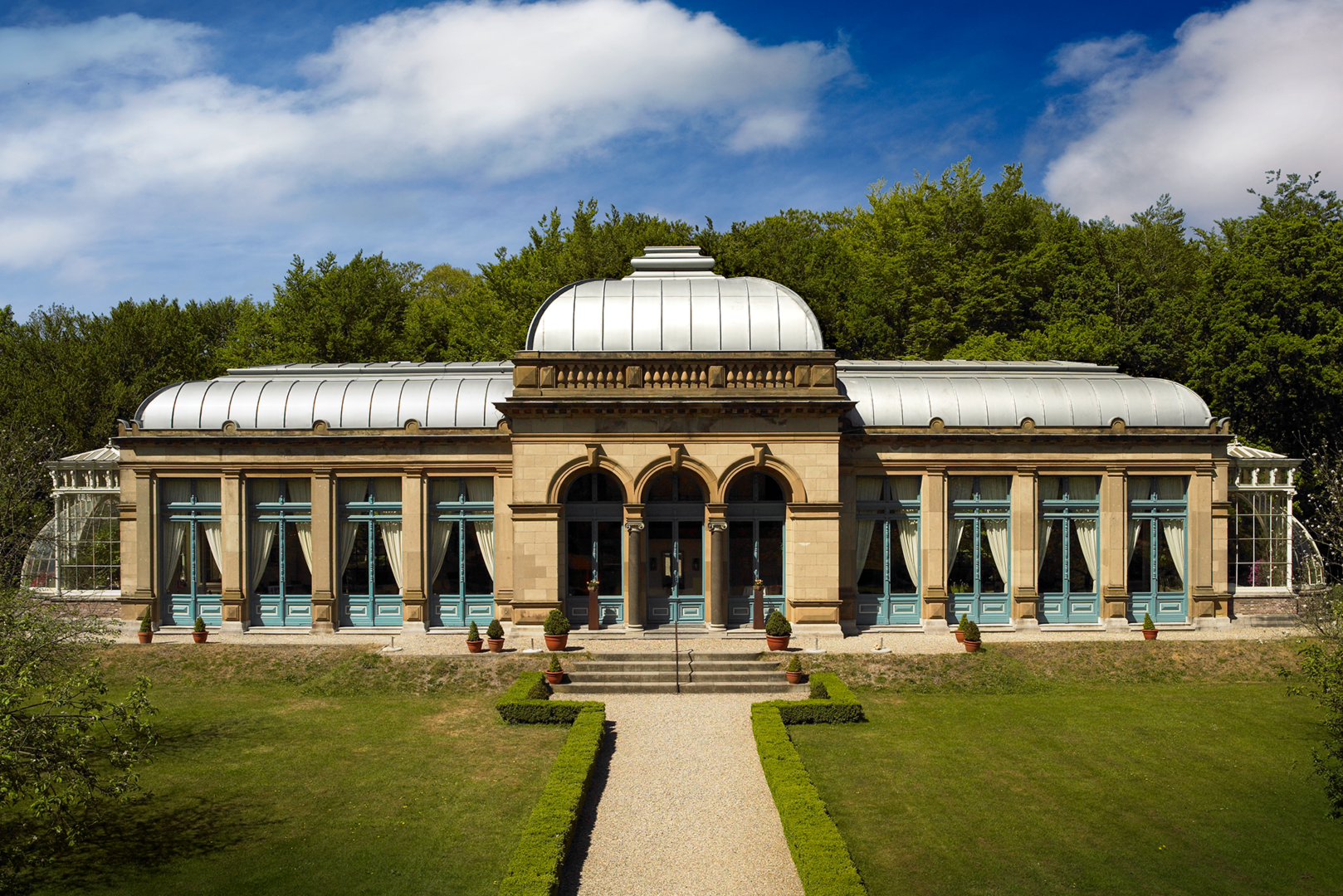

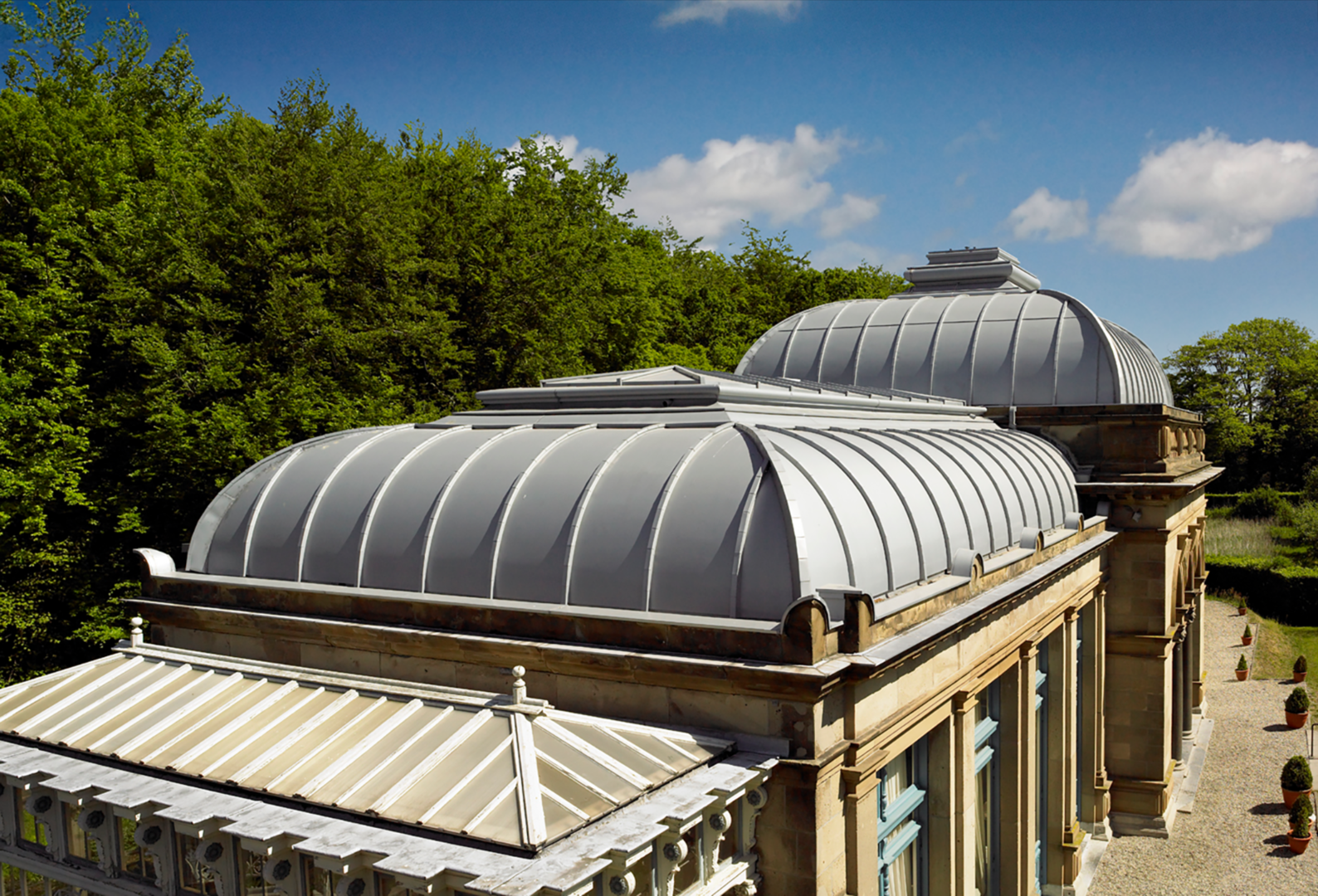

RHEINZINK-CLASSIC is natuurlijk walsblank zink dat in de loop der tijd een patinalaag vormt. Het aanvankelijk glanzende oppervlak verduurzaamt onder invloed van de atmosfeer tot een blauwgrijze, gesloten laag die de karakteristieke uitstraling én lange levensduur van zink bepaalt.

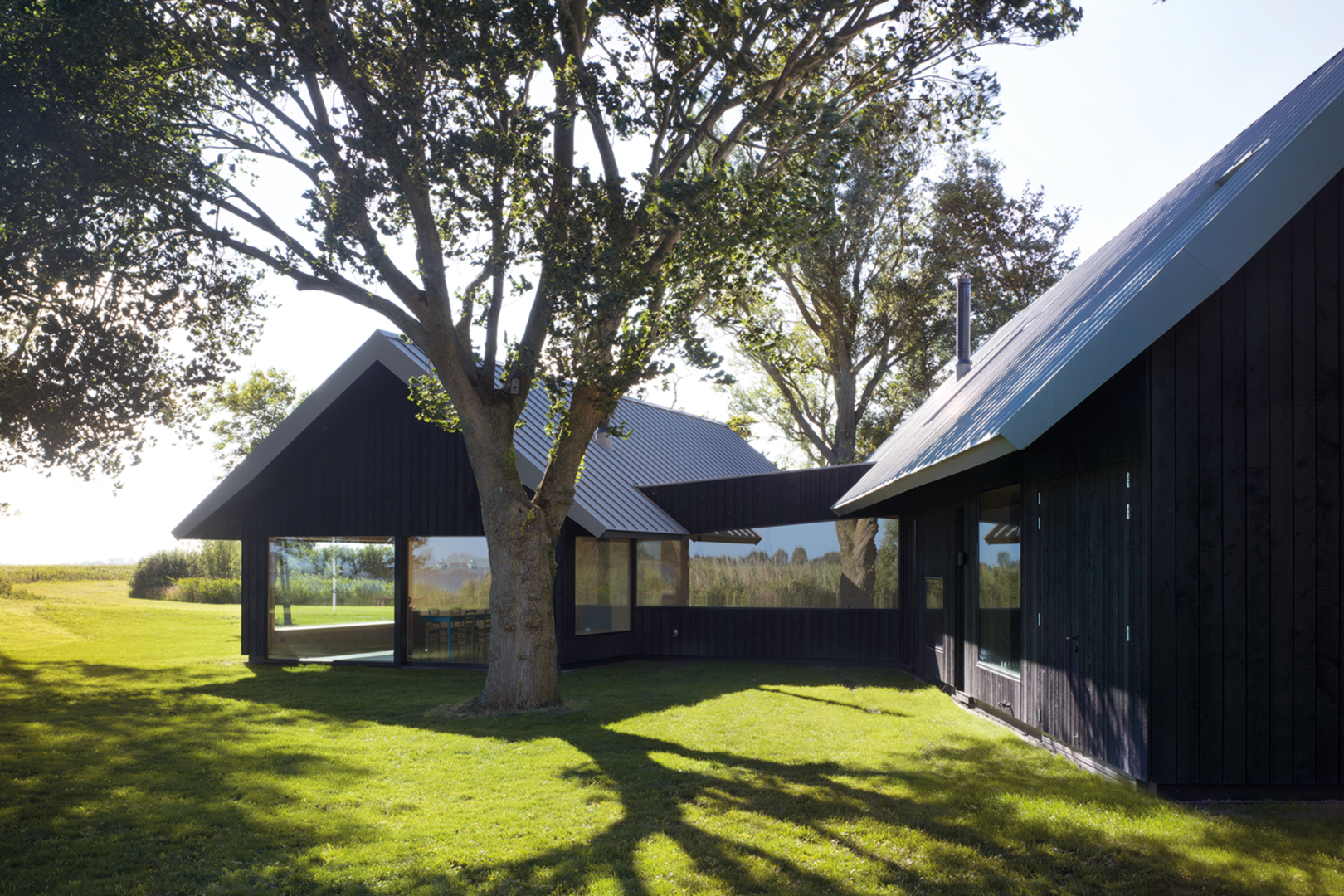

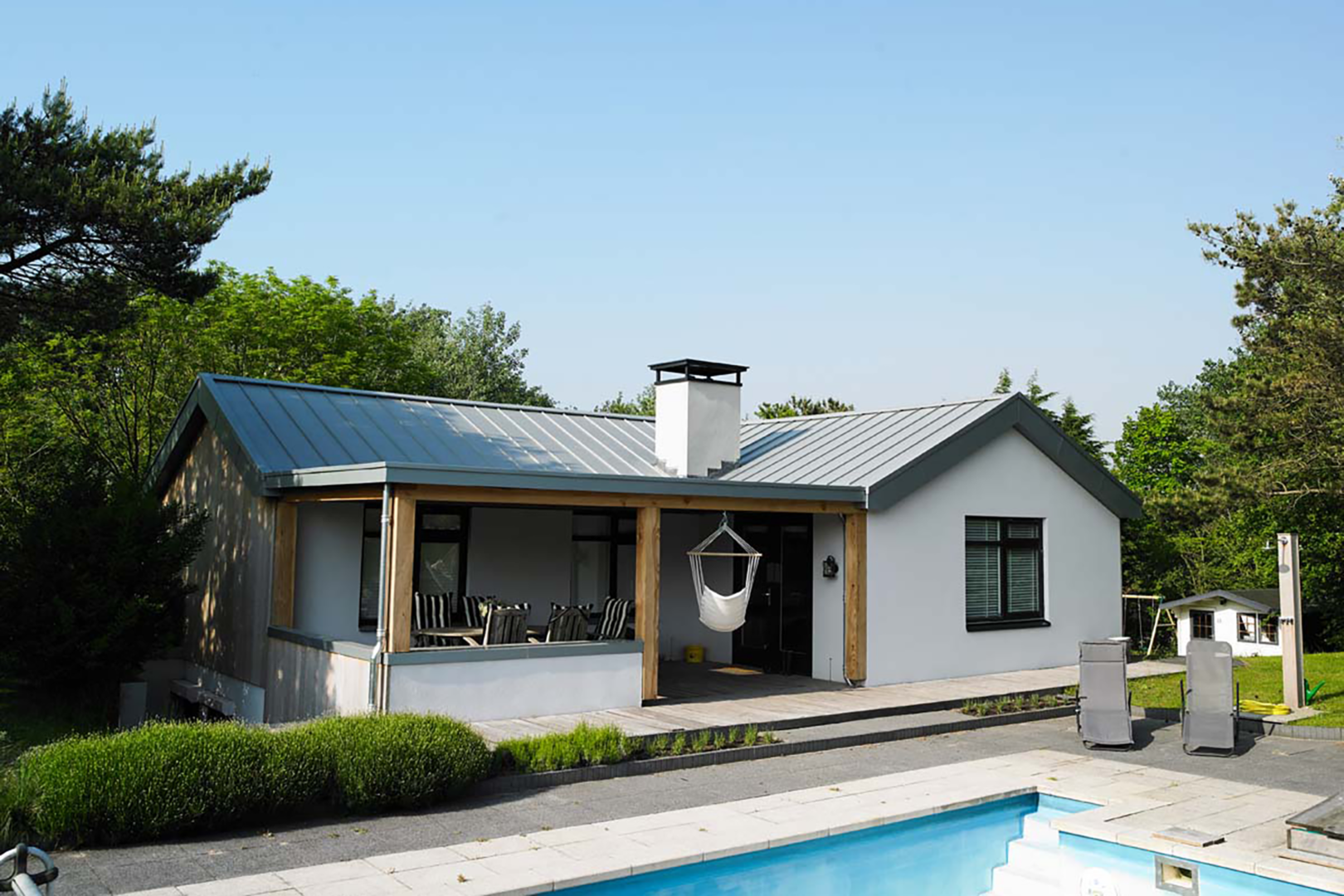

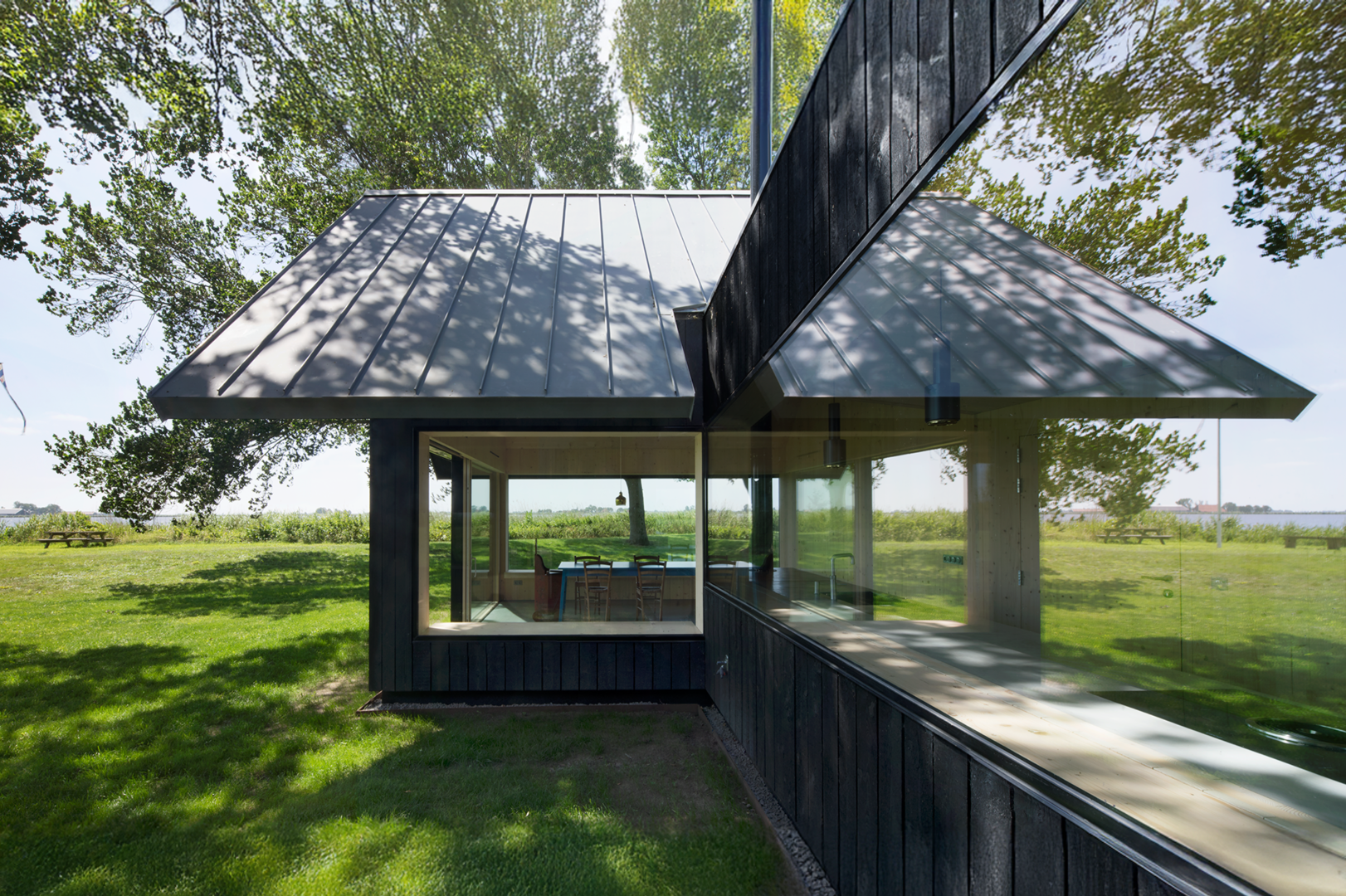

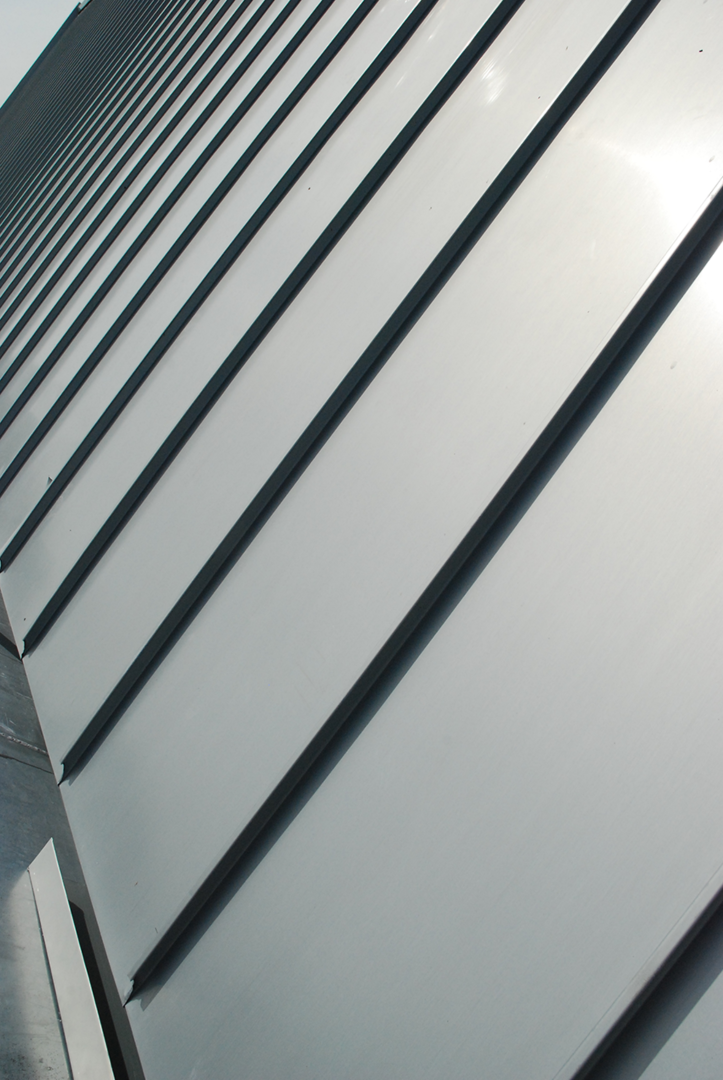

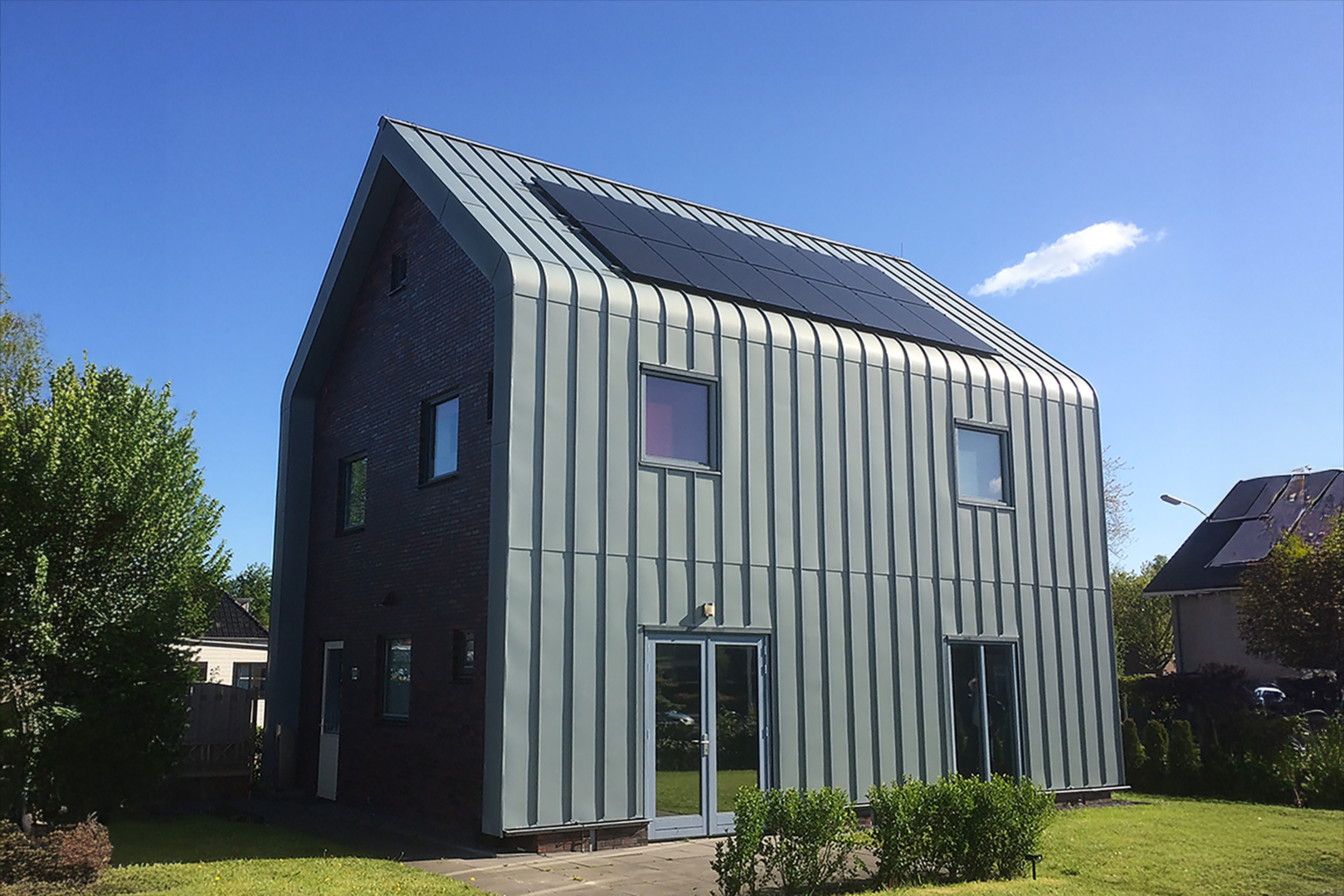

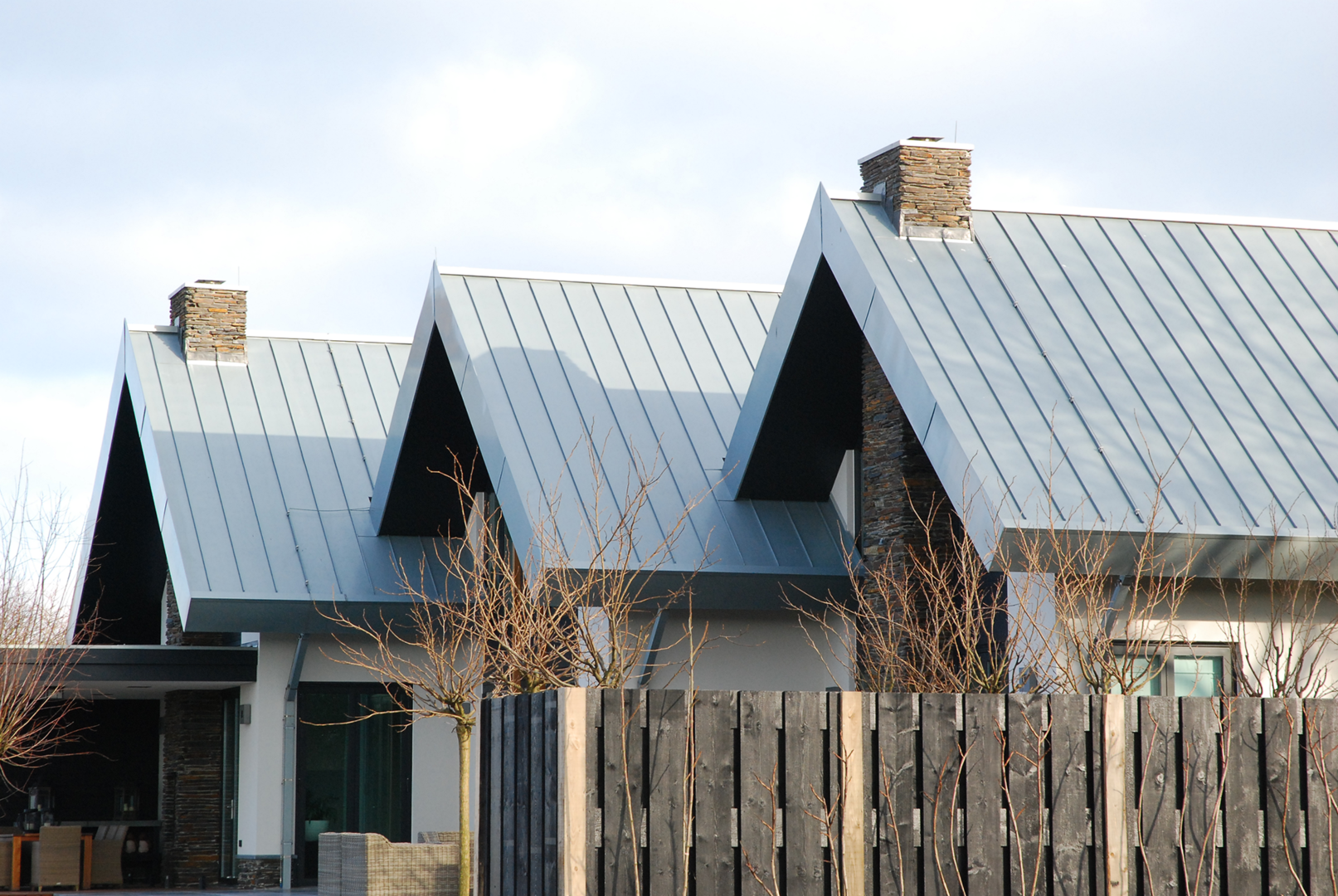

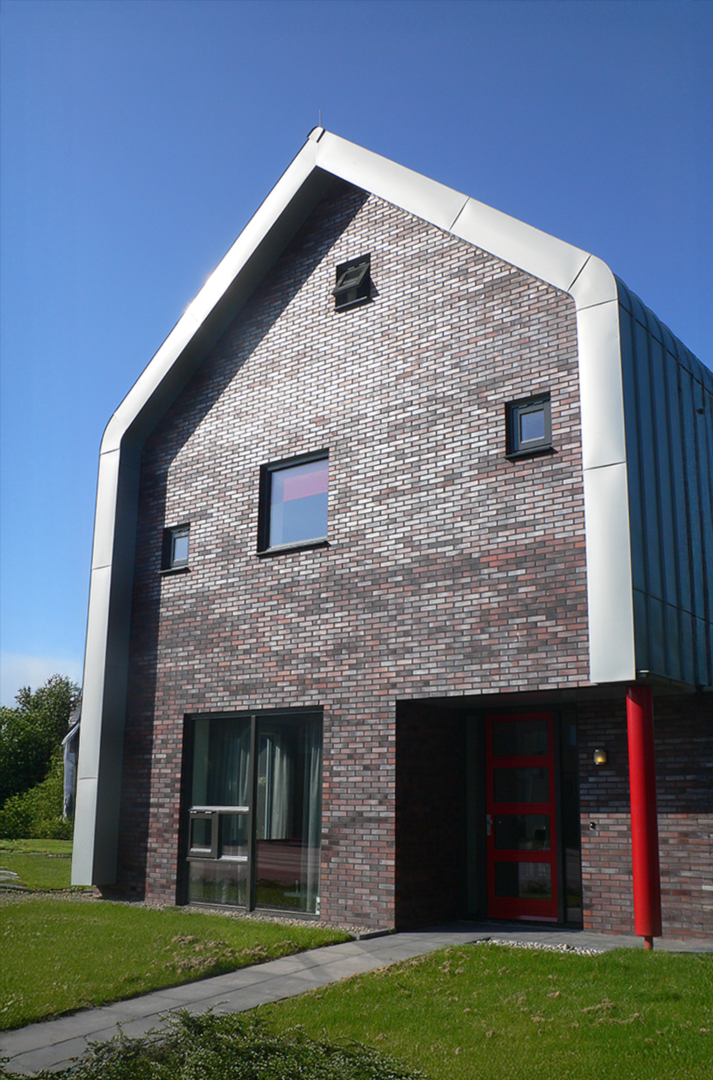

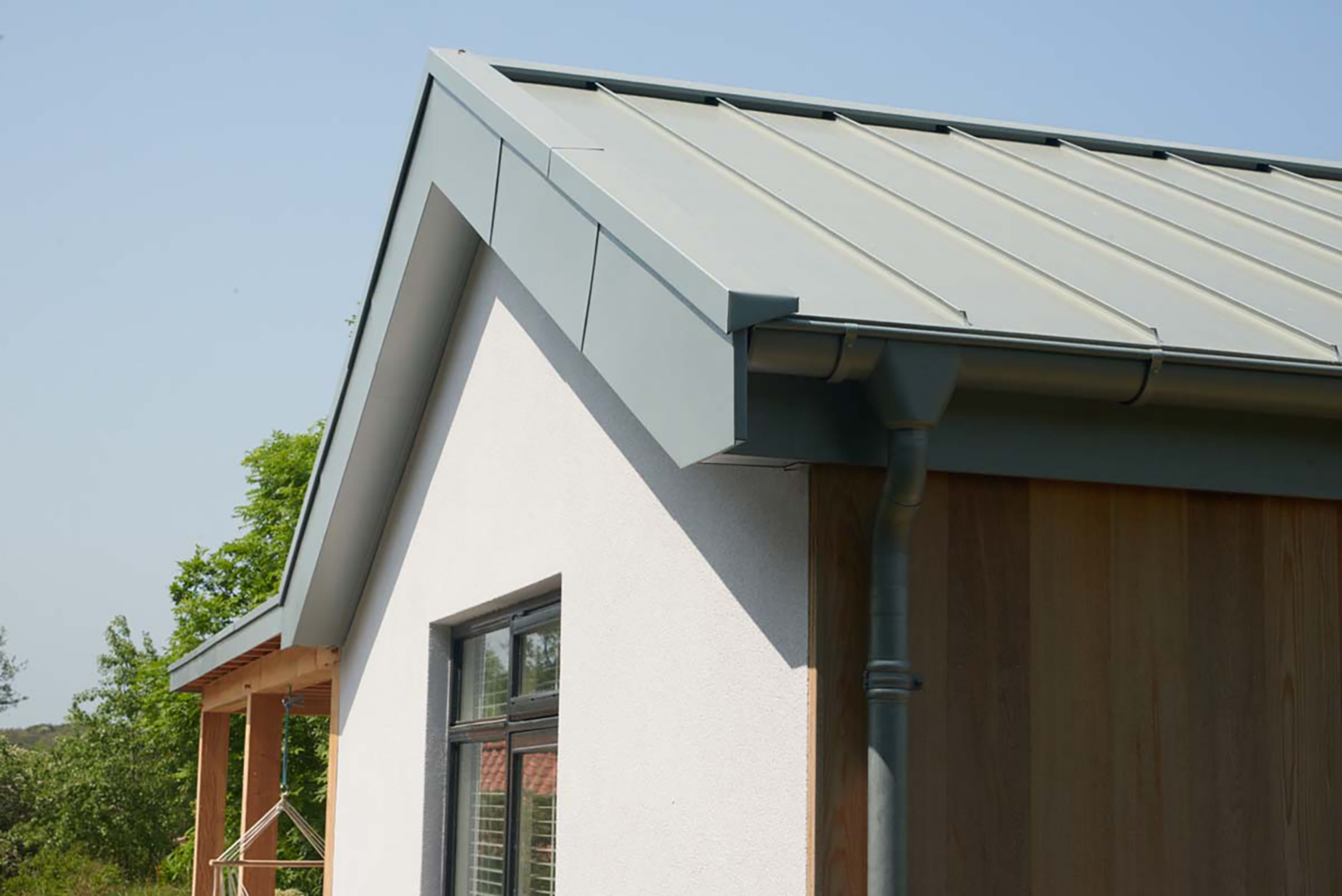

RHEINZINK-prePATINA ECO ZINC is een productlijn met twee kleurvarianten: het lichte blue-grey en het donkere graphite-grey. Deze kleuren ontstaan door een speciaal patineerproces op walsblank RHEINZINK. Vervolgens blijft prePATINA ECO ZINC op natuurlijke wijze verder patineren.

Dit maakt het materiaal uniek: de natuurlijke eigenschappen van het zink blijven behouden, ook na het patineerproces, en het oppervlak blijft uitstekend soldeerbaar.

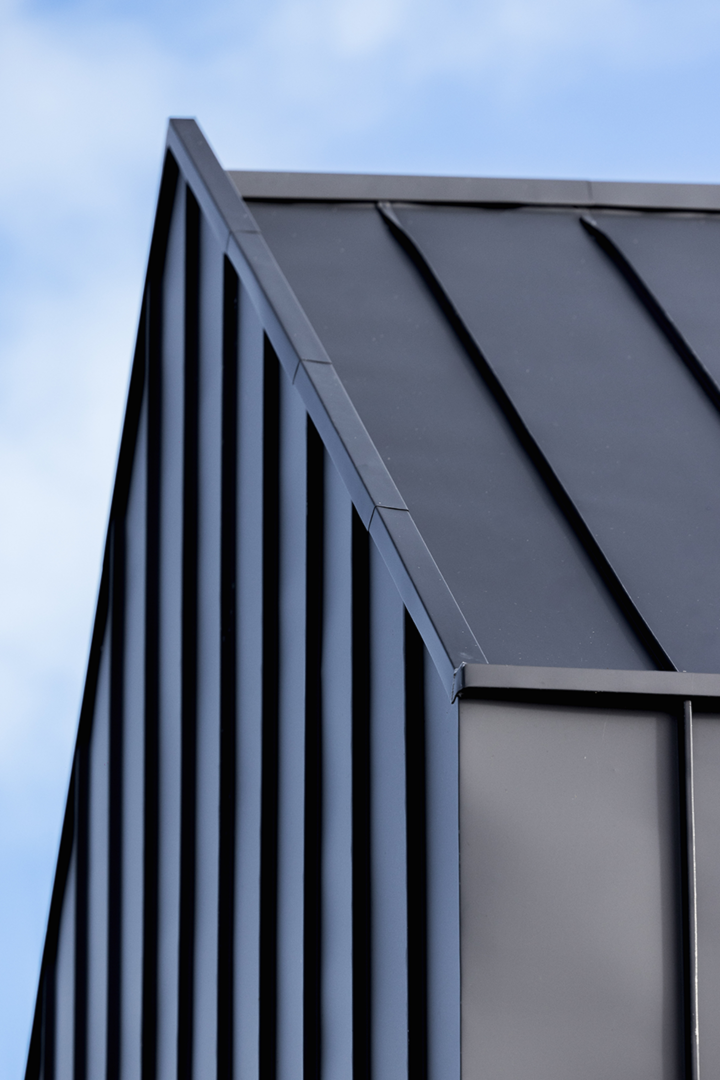

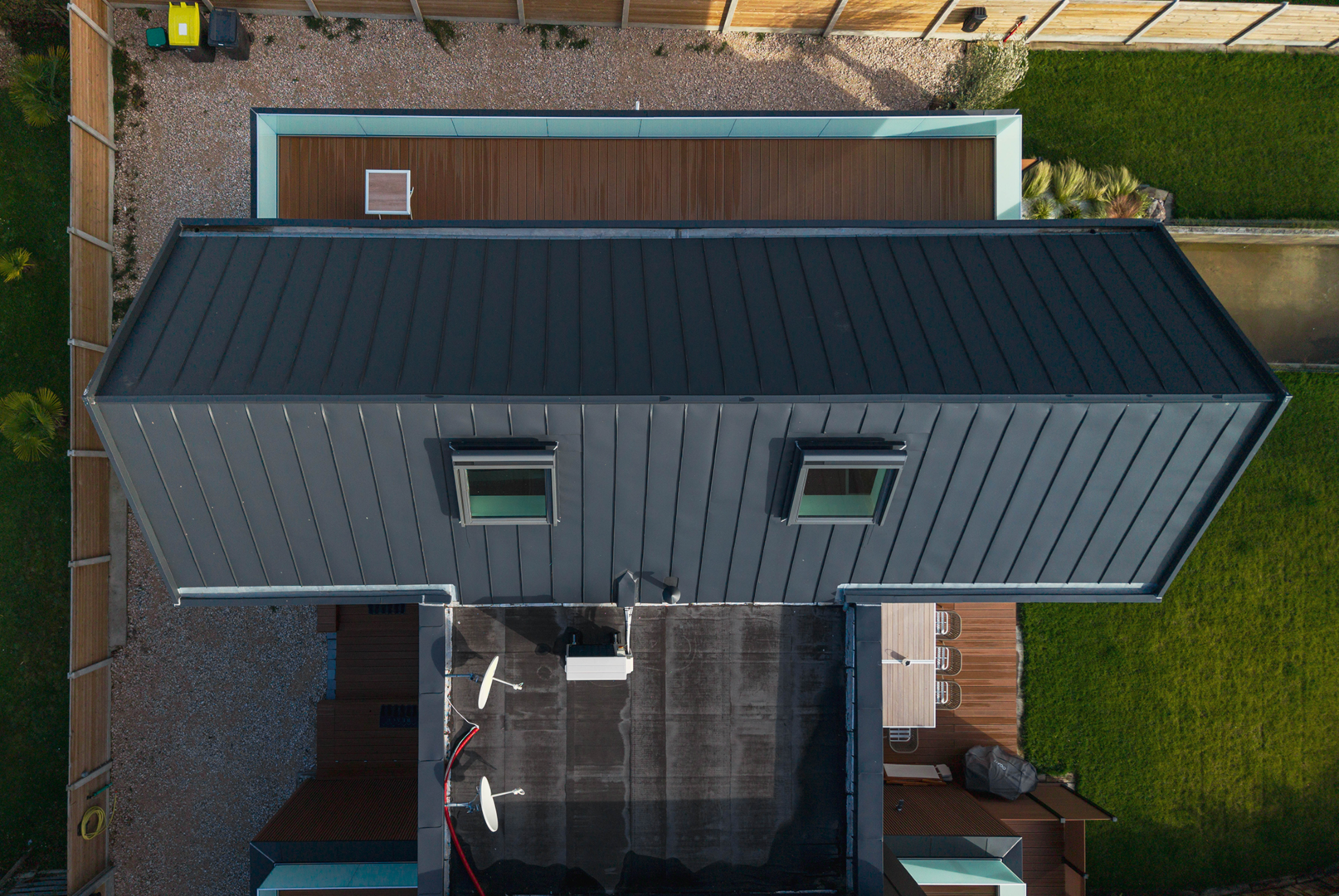

RHEINZINK-GRANUM EXTRA beschikt over een hoogwaardig oppervlak dat uitblinkt in prestaties en tegelijkertijd de karakteristieke zinklook behoudt. De productlijn omvat twee varianten: het lichte granite en het bijna zwarte basalte.

De basis van de RHEINZINK PRISMO-lijn is een helder gefosfateerd oppervlak dat is voorzien van een halftransparante PU-lak. De gekleurde effecten die hierdoor ontstaan laten subtiel de onderliggende zinkstructuur doorschijnen. Hierdoor wordt een gekleurd effect bereikt dat tegelijkertijd de onderliggende zinkstructuur laat zien. Met zes standaardkleuren biedt PRISMO vele ontwerp-opties. PRISMO green, red en brown zijn leverbaar in kleinere hoeveelheden. PRISMO blue, black en gold zijn leverbaar vanaf 750 m2.

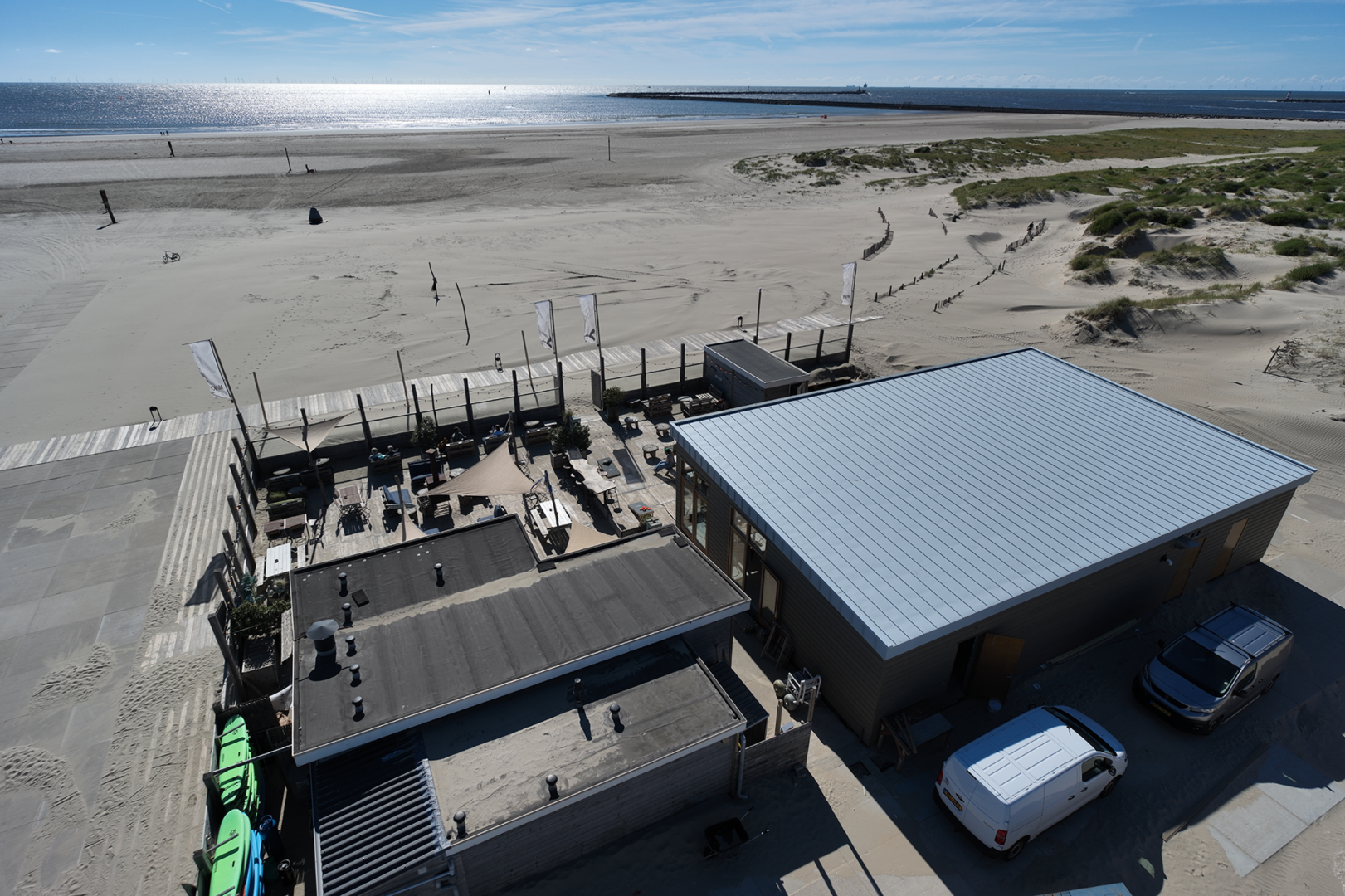

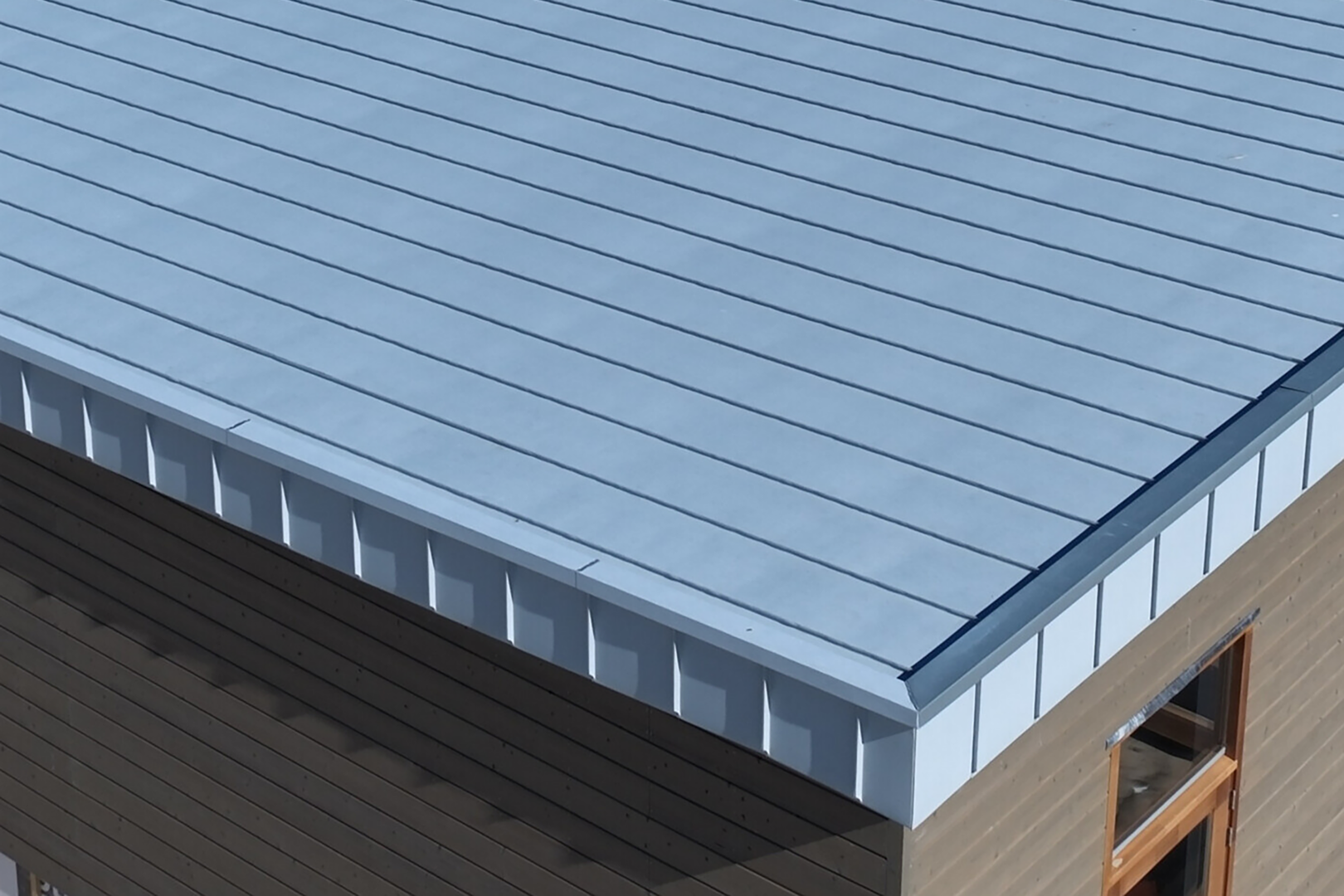

RHEINZINK-PRISMO brushed white+ is een innovatief materiaaloppervlak dat zich onderscheidt door zijn elegante afwerking en tegelijkertijd de natuurlijke uitstraling heeft die kenmerkend is voor RHEINZINK. Het oppervlak heeft een wit, licht geborsteld uiterlijk. Door de walsblanke accenten krijgt het materiaal een grijs-zilveren uitstraling die het een verassend uiterlijk geeft.

Toebehoren

RHEINZINK biedt een breed assortiment van toebehoren:

• Zinken klangen
• Druiprand-, hoek-, waterslag-, dagkant-, dakrandprofielen van zink
• RHEINZINK-blad- en bandzink
• Dakgoten, hemelwaterafvoerbuizen en overige hulpstukken

 Bezoek onze website voor meer informatie en voorbeelden.

Accessoires

Zonnepanelen:

RHEINZINK-PV zonnepanelen, zijn heel vlakke zonnepanelen die naadloos aansluiten op de breedte van de felsbaan. Met speciaal ontwikkelde montageklemmen worden de panelen eenvoudig op de felsnaad bevestigd.
De frameloze, strak vormgegeven panelen bieden een optimale en esthetisch hoogwaardige integratie in het felsdak. Bezoek onze website voor meer informatie.

Vorm en afmeting

Afmetingen

De baanbreedte van het toe te passen systeem hangt af van:

De hoogte van het gebouw, de ligging van het gebouw, het type dakbedekking, de montagerichting en de materiaaldikte (standaard 0,80 mm of 1,00 mm wat afhankelijk is van het profiel of systeem).
Raadpleeg hiervoor “RHEINZINK dak- en gevelsystemen technische handleiding” die verkrijgbaar is in onze download-center.

Gewicht

Vanaf ca. 70 N/m²

Uiterlijk

CLASSIC
kleur: walsblank onbehandeld zink
oppervlaktestructuur:  glad
glans: patineert van hoogglanzend naar mat

prePATINA ECO ZINC
kleur: blue-grey en graphite-grey
oppervlaktestructuur: glad
glans: halfmat tot mat

GRANUM-EXTRA
kleur: granite (lichtgrijs)  en basalte (zeer donkergrijs), structuur:
oppervlaktestructuur: glad
glans: mat

PRISMO
kleur: rood, groen, bruin, zwart, blauw en goud
oppervlaktestructuur: glad
glans: halfmat

PRISMO brushed white+
kleur: wit met walsblanke accenten
oppervlaktestructuur: glad
glans: mat met glanzende accenten

Bezoek www.rheinzink.nl voor meer informatie.

Prestaties

Mechanische eigenschappen

• Productsterkte: indien volgens de voorschriften gemonteerd, voldoen de producten aan de sterkte-eisen die voor het gebruik van toepassing zijn.
• Materiaalsterkte: RHEINZINK-titaanzink: volgens opgave fabrikant

Vuur, explosie

• Brandbaarheid: Niet-brandbaar klasse A1 volgens DIN 4102
• Gedrag bij brand, gesoldeerde zinkconstructies: verbindingen laten los bij ca. 180°C; vervorming en versmelting treedt op bij 420°C

Gassen, vloeistoffen, vaste stoffen

• Waterdichtheid: volgens voorschrift gesoldeerde naden: waterdicht. Gefelste verbindingen: regendicht
• Diffusie: dampdicht
• Vochtopname: waterafstotend oppervlak
• Oplosbaarheid: oplosbaar in sterke zuren, zoals HCl en H2SO4
• Bestandheid: goed bestand tegen atmosferische invloeden. Onder invloed van de atmosfeer wordt op zink een oxidelaag gevormd. Deze "patina"-laag geeft afhankelijk van de lucht- en regenwaterverontreiniging een goede tot zeer goede bescherming tegen atmosferische corrosie
• Vocht- en vorstbestendig. UV-bestendig en niet-rottend.

Thermische eigenschappen

• Uitzetting, lineaire uitzettingscoëfficiënt: α = 22·10-6K-1
• Geleiding, warmtegeleidingscoëfficiënt: λ = 109 W/(m·K)
• Bestandheid, smeltpunt RHEINZINK-titaanzink: 420°C

Optische eigenschappen

Kleurechtheid:

• CLASSIC: patineert van een glanzend oppervlak naar een blauwgrijze, gesloten laag
• prePATINA ECO ZINC: verandert in de loop der tijd door een natuurlijk patineerproces
• GRANUM EXTRA: verandert niet of nauwelijks

Elektriciteit, magnetisme, straling

• Geleidbaarheid: 17 m/O·mm2
• Magnetisme, RHEINZINK-legering: niet-magnetisch

Toepassing

Bruikbaarheid, functioneel

RHEINZINK dakbedekking is toepasbaar in de nieuwbouw-, renovatie- en restauratiesector, zowel in de woning- als utiliteitsbouw, voor hellende en vrijwel platte daken (vanaf 3°).
Ronde daken zijn ook mogelijk. Zeer geschikt voor toepassing in combinatie met een zinken gevelbekleding en zinken dakafwatering.

Bruikbaarheid, economisch

RHEINZINK heeft veel economische voordelen:

• Lange levensduur
  Zink gaat 60 tot 100 jaar mee, waardoor vervanging of groot onderhoud pas op zeer lange termijn nodig is. De totale levenscycluskosten zijn daardoor laag.
• Weinig onderhoud
  Door de natuurlijke patinalaag is zink zelfbeschermend en onderhoudsarm. Er is geen schilder- of laklaag die periodiek vernieuwd moet worden.
• Recycling en restwaarde
  Zink is volledig recyclebaar zonder kwaliteitsverlies. De hoge restwaarde van oud zink maakt hergebruik economisch aantrekkelijk.
• Eenvoudige verwerking
  Het materiaal is goed vervormbaar, licht en gemakkelijk te verwerken, wat de montagetijd verkort en de arbeidskosten verlaagt.
• Weerstand tegen veroudering
  Dankzij de patina blijft het oppervlak duurzaam mooi. Er is geen verkleuring of corrosie die kostbare renovatie vereist.
• Duurzame investering
  De combinatie van lage onderhoudskosten, lange levensduur en recycleerbaarheid maakt zink tot een rendabele keuze over de volledige gebruiksduur.

Bruikbaarheid, voorschriften

RHEINZINK wordt gelegeerd en geproduceerd conform NEN-EN 988, BRL 2034, QUALITY ZINC en KOMO-certificaat K 7055.

De toepassing en verwerkingsvoorschriften van RHEINZINK voor het ontwerpen en uitvoeren van zinkwerkzaamheden zijn beschikbaar in “RHEINZINK dak- en gevelsystemen technische handleiding”.
Deze handleiding is samen met detailoplossingen en verwerkingsvoorschriften te vinden in onze download-center.

Ontwerpdetails

Voor de verschillende dakbedekkingssystemen zijn een groot aantal standaarddetails ontwikkeld. Deze kunt u bekijken onder de tab BIM & CAD. In het RHEINZINK download-center vindt u aanvullende ontwerpdetails.

Bestektekst

Zie FPS en STABU-bestekspecificaties bij het tabblad Bestekteksten.

Verwerking en montage

Volgens voorschriften RHEINZINK Nederland.
Tijdens de voorbereiding de juiste maten uitzetten en vastleggen op de onderconstructie. Montage instructies zijn te vinden op onze website.
Zoveel mogelijk prefabriceren.

Bewerkbaarheid

Boven +10°C: met normaal loodgietersgereedschap.

Onderhoud

Geen

Kwaliteit en garantie

RHEINZINK biedt een 40-jarige garantie op het NEN-EN 988 productie proces.

Economische factoren

Prijzen

Volgens opgave fabrikant

Leveringsvoorwaarden

Door Rheinzink Nederland

Levering

In overleg

Levertijd

In overleg

Leveringsgebied

Nederland

Technische service

Advies in ontwerpfase, begeleiding bij uitvoering, ontwerpvoorstel m.b.t details, berekening e.d. door RHEINZINK Nederland

Opslag

Droog, beschermd en geventileerd opslaan. Voorkom condensvorming

Milieu en gezondheid

Duurzaamheid

• Praktische levensduur RHEINZINK, afhankelijk van de situatie 75-100 jaar
• RHEINZINK pre-PATINA ECO ZINC heeft aangetoond uitstekend binnen duurzaam bouwen te passen. Bezoek de website van RHEINZINK Nederland voor meer informatie over RHEINZINK en duurzaam bouwen.
• RHEINZINK is 100% recyclebaar. In de praktijk wordt meer dan 96% van het bladzink gerecycled. Hiervoor is maar 5% nodig van de oorspronkelijke energie die nodig is om titaanzink te maken. Titaanzink bestaat tegenwoordig uit meer dan 30% gerecycled materiaal. Bezoek deze pagina voor meer informatie over recycling.

De praktische levensduur RHEINZINK, afhankelijk van de situatie 75-100 jaar. Wat bijdraagt aan een lagere belasting van het milieu. RHEINZINK is ook 100% recyclebaar. productlijnen van RHEINZINK tonen op de RHEINZINK website aan uitstekend binnen het duurzaam bouwen te passen.

In water, lucht en bodem komt van nature zink voor. Zink is een essentieel metaal: mensen, planten en dieren kunnen niet zonder. Volgens de geldende bouwvoorschriften is afwatering van regenwater over een zinken dakvlak toegestaan, mits het dak is ontworpen en uitgevoerd volgens de geldende richtlijnen.

Referenties

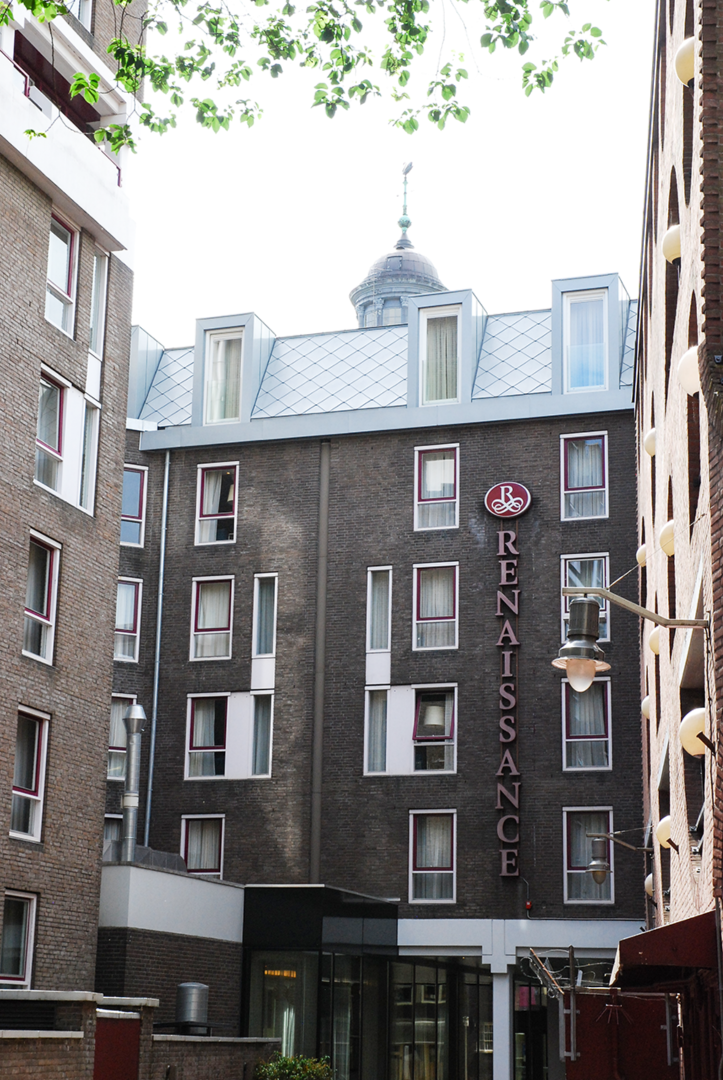

Referentieadressen

Het RHEINZINK Technisch Handboek voor daken en gevels, met ontwerpdetails en verwerkingsvoorschriften voor zinkwerkzaamheden, kunt u via deze link downloaden. Afbeeldingen van referentieprojecten vindt u op RHEINZINK.nl via deze link.
