RHEINZINK Hemelwaterafvoer­systeem en goten

Referentienummers

• Hemelwaterafvoeren
• RHEINZINK
• (52) Afvoervoorzieningen
• 50.31 dakgoten, 50.41 metalen buisleidingen (dakgoten en hemelwaterafvoeren), 50.48 verbindingen (dakgoten en hemelwaterafvoeren)
• Dakgoot, Hemelwaterafvoer zink, Dakgoot zink, Dakgoten, Goten, Zink, Duurzaam, Regenwaterafvoer zink, Regengoot

Samenstelling

Systeemopbouw

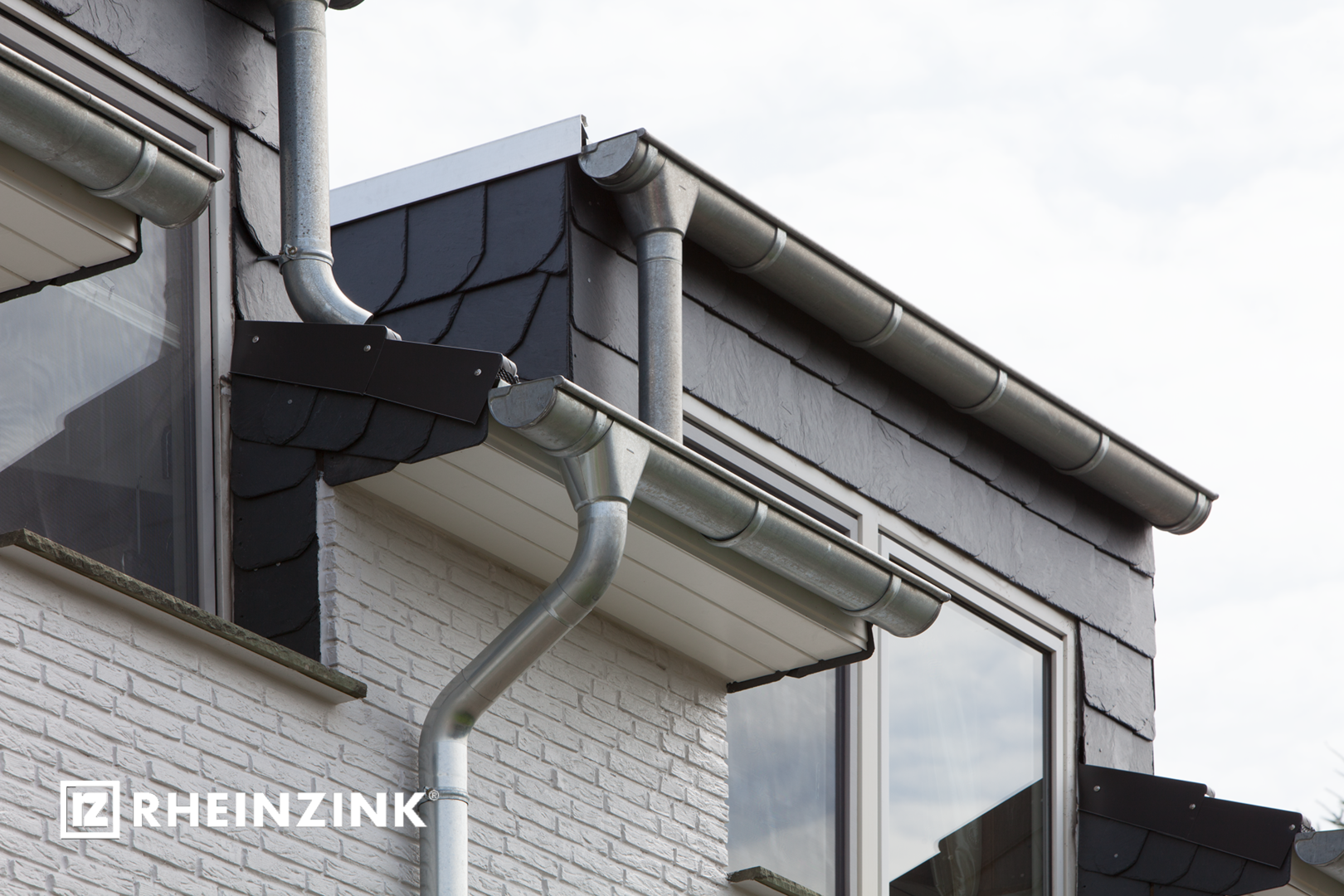

Het RHEINZINK hemelwaterafvoersysteem bestaat uit de volgende onderdelen:

De dakgoot vangt het regenwater van het dak op en voert dit gecontroleerd af. Er zijn verschillende typen goten beschikbaar: de kilgoot, de verholen goot, de mastgoot en de bakgoot. Deze goten worden aan de constructie bevestigd met klangen of beugels, afhankelijk van het type goot en de situatie.

Dakgoten worden standaard onderling gekoppeld door middel van solderen, maar er is ook een type goot beschikbaar waarbij dit niet nodig is: de lijmgoot.

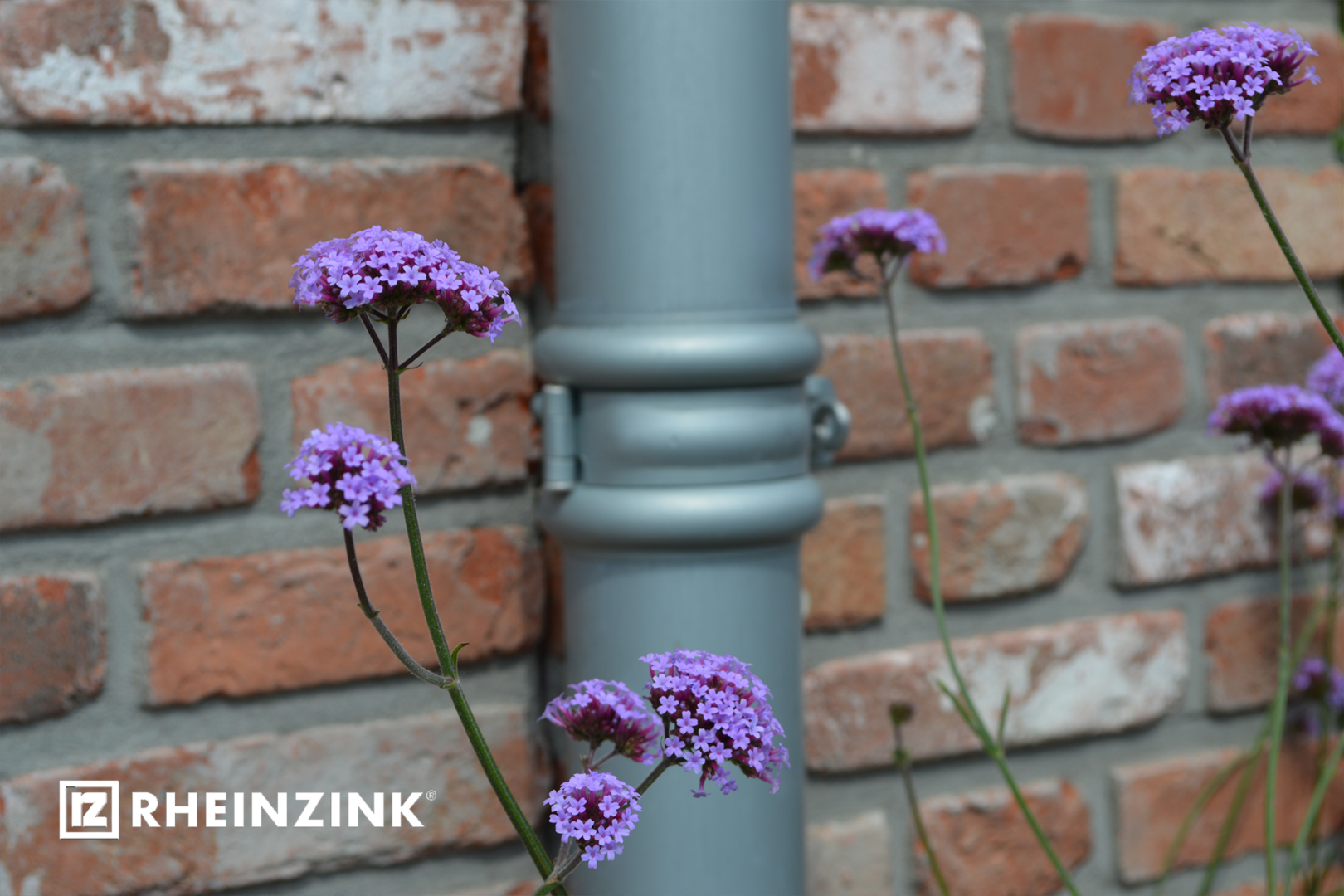

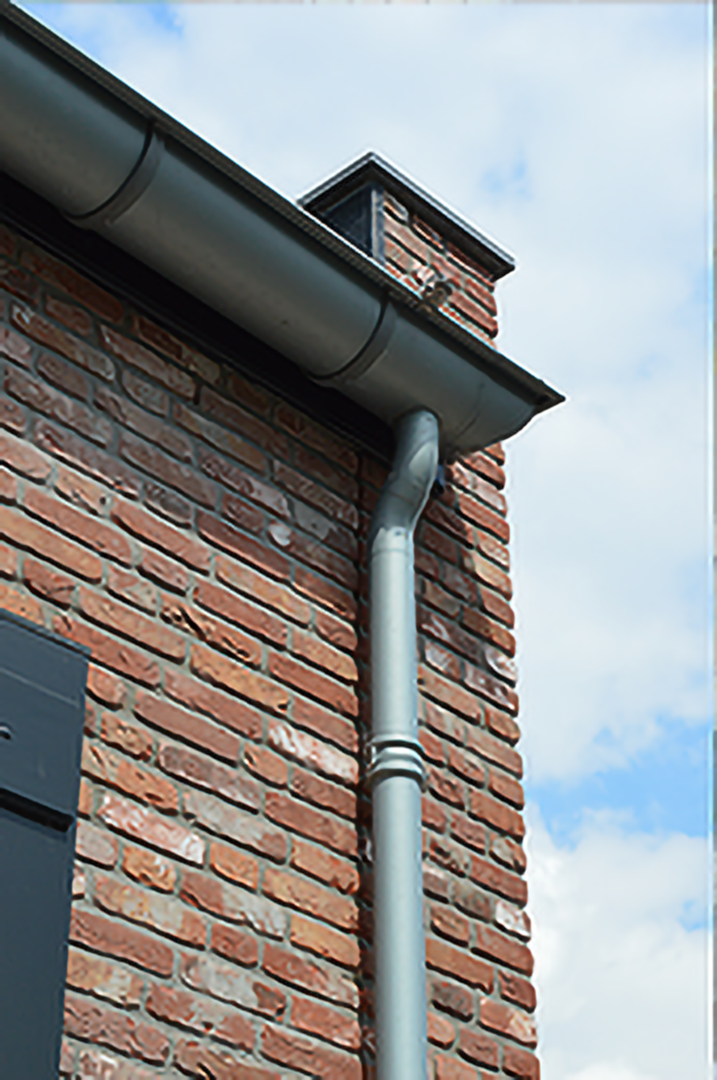

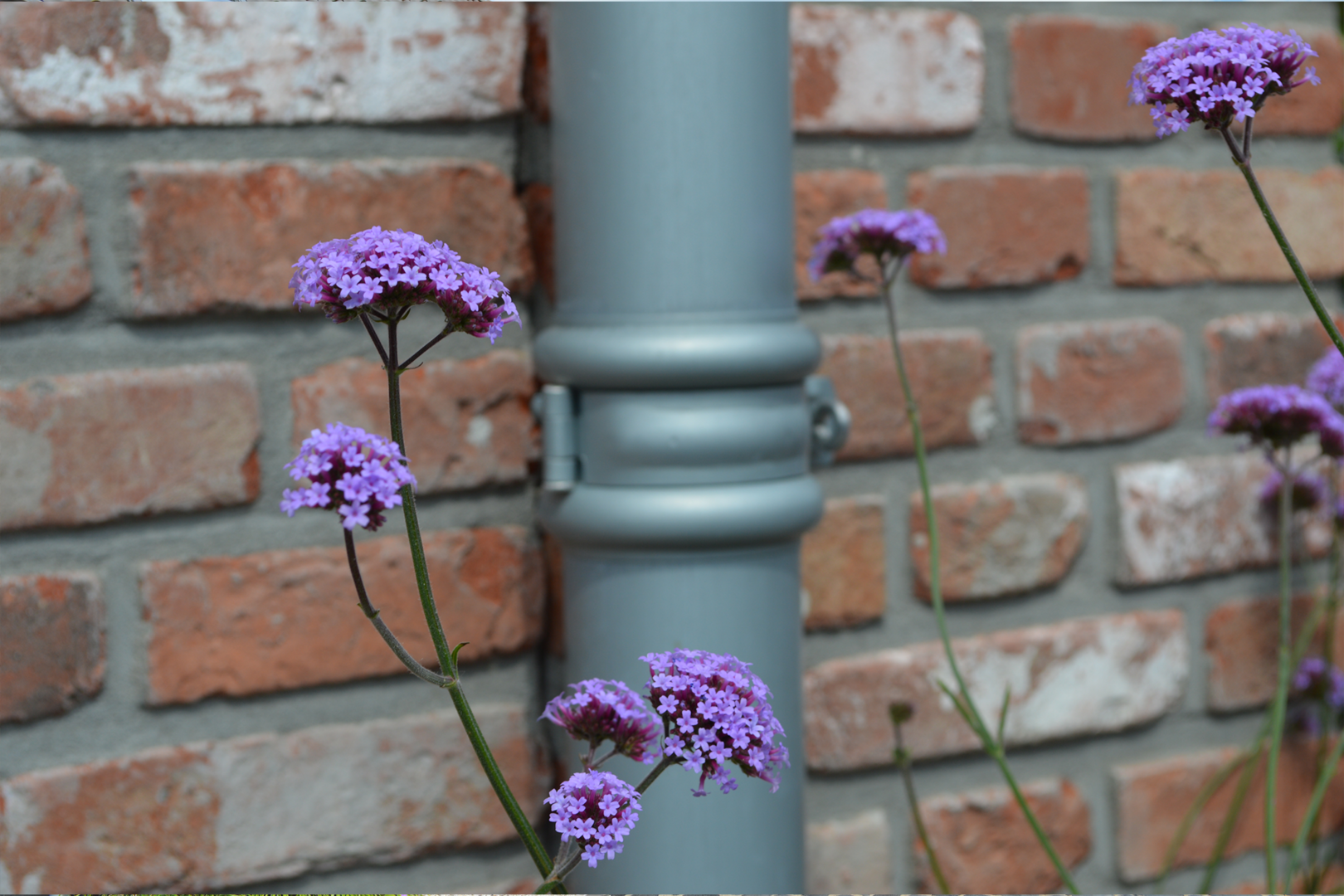

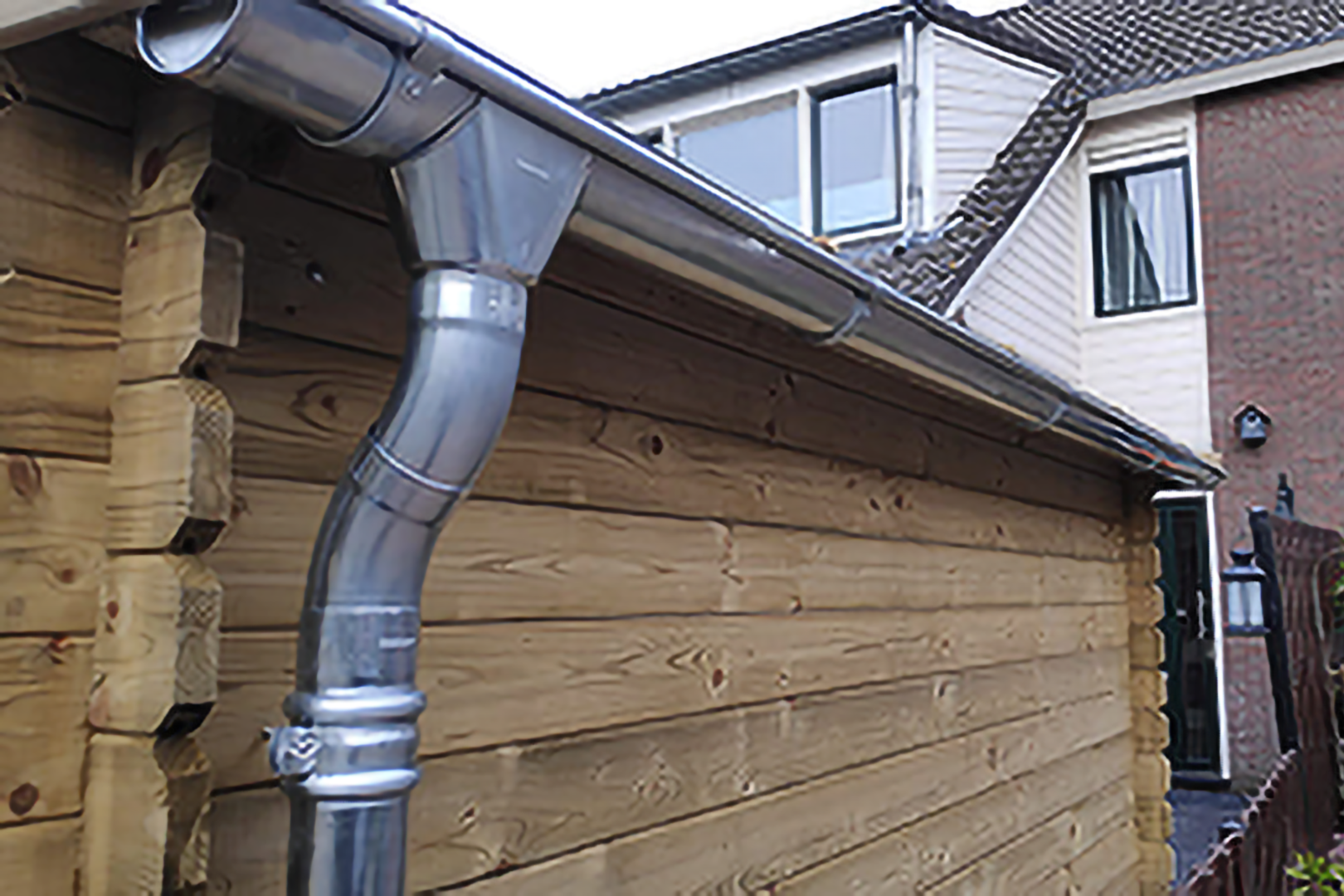

Hemelwaterafvoerbuizen worden met beugels aan de achterconstructie bevestigd en vervolgens op de dakgoot aangesloten, zodat het regenwater efficiënt wordt afgevoerd.

Het tapeind vormt de verbinding tussen de dakgoot en de hemelwaterafvoerbuis. Bochten en sprongstukken worden gebruikt om de hemelwaterafvoer aan te passen aan verschillende situaties. Het montagestuk zorgt voor een nette aansluiting op de grondafvoer.

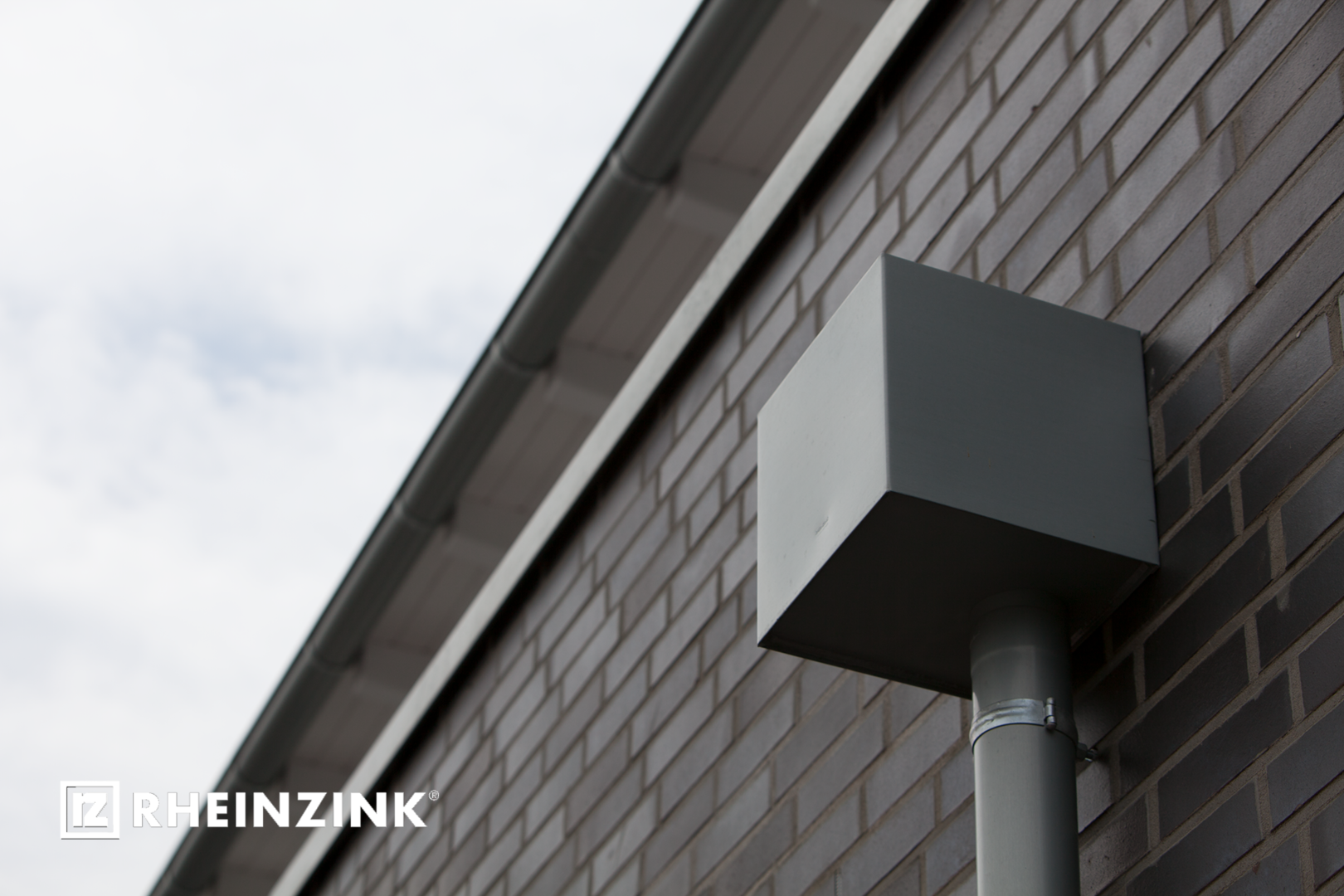

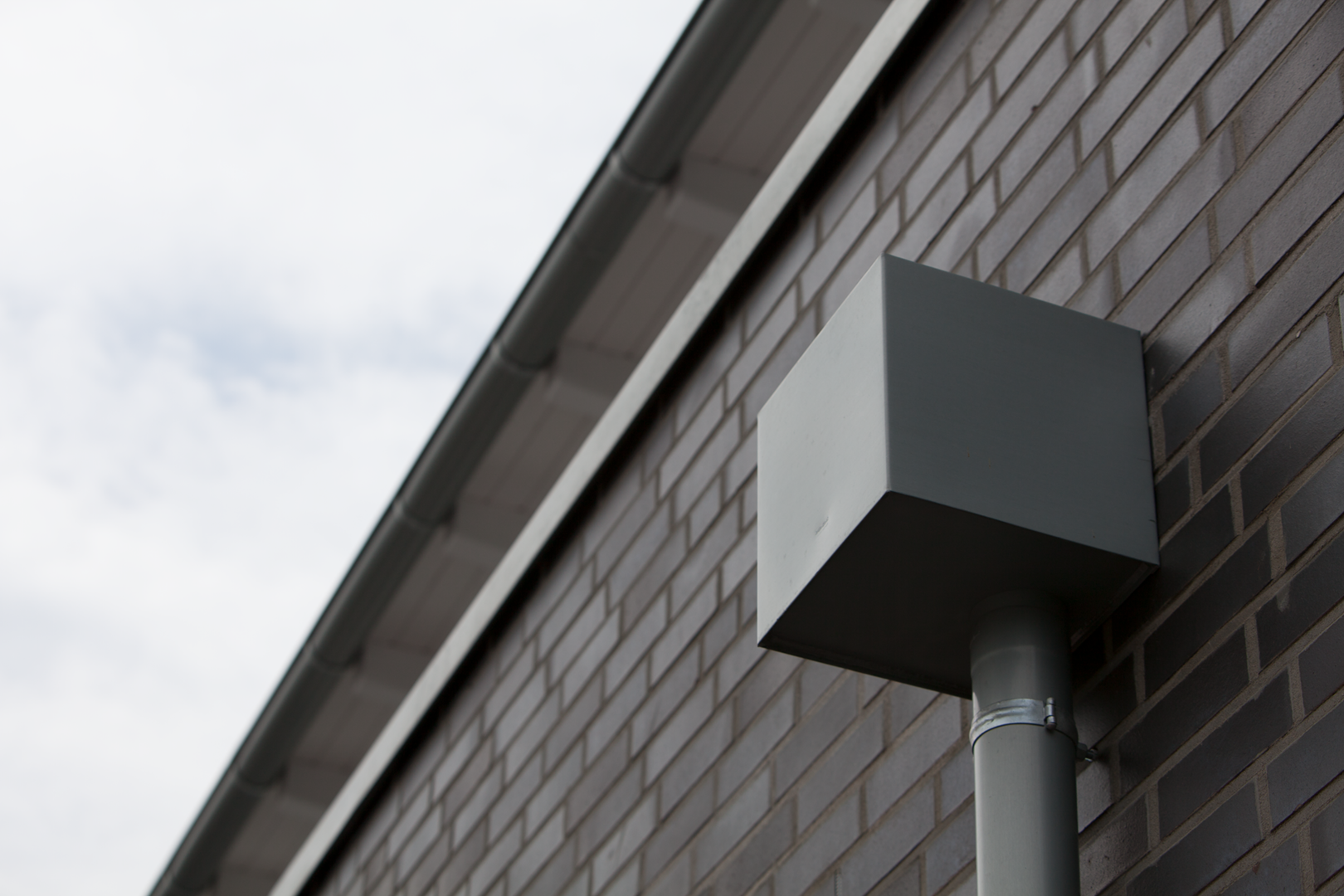

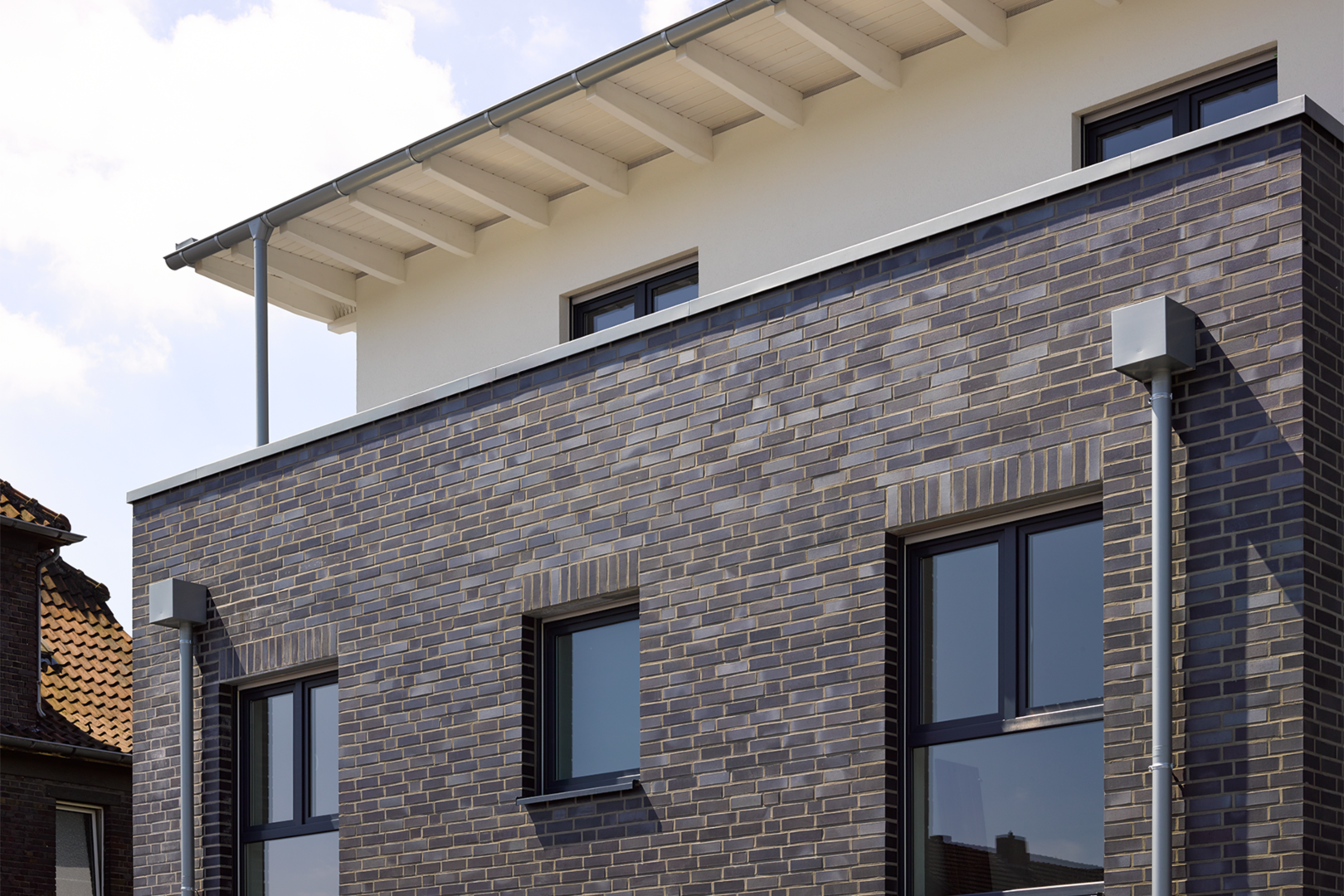

Daarnaast zijn er verschillende accessoires verkrijgbaar zoals de vergaarbak. Naast een decoratieve functie heeft deze ook praktische voordelen:

• Het opvangen en gecontroleerd afvoeren van regenwater
• Het samenvoegen van meerdere waterstromen
• Het helpen voorkomen van lekkages en wateroverlast bij hevige regen
• Het geven van een waarschuwing bij verstopping

Bekijk ons leveringsprogramma voor meer informatie en accessoires.

Materiaal

RHEINZINK-legering op basis van elektrolytisch zuiver zink van 99,995% (NEN-EN 1179) en legeringselementen van koper titaan en aluminium. Kwaliteit van het materiaal conform NEN-EN 988 en QUALITY ZINC eisen.

Fabricagemethode

Hemelwaterafvoerbuizen worden naadloos gelast.

Het bandzink zelf wordt seriematig geproduceerd in een continu-breedband-gietwalsstraat. Het bandzink wordt in diverse dikten geproduceerd en wordt vervolgens gesneden tot smalle coils of geknipt tot bladzink.

Oppervlaktebehandeling

Het hemelwaterafvoersysteem van RHEINZINK is verkrijgbaar in verschillende productlijnen:

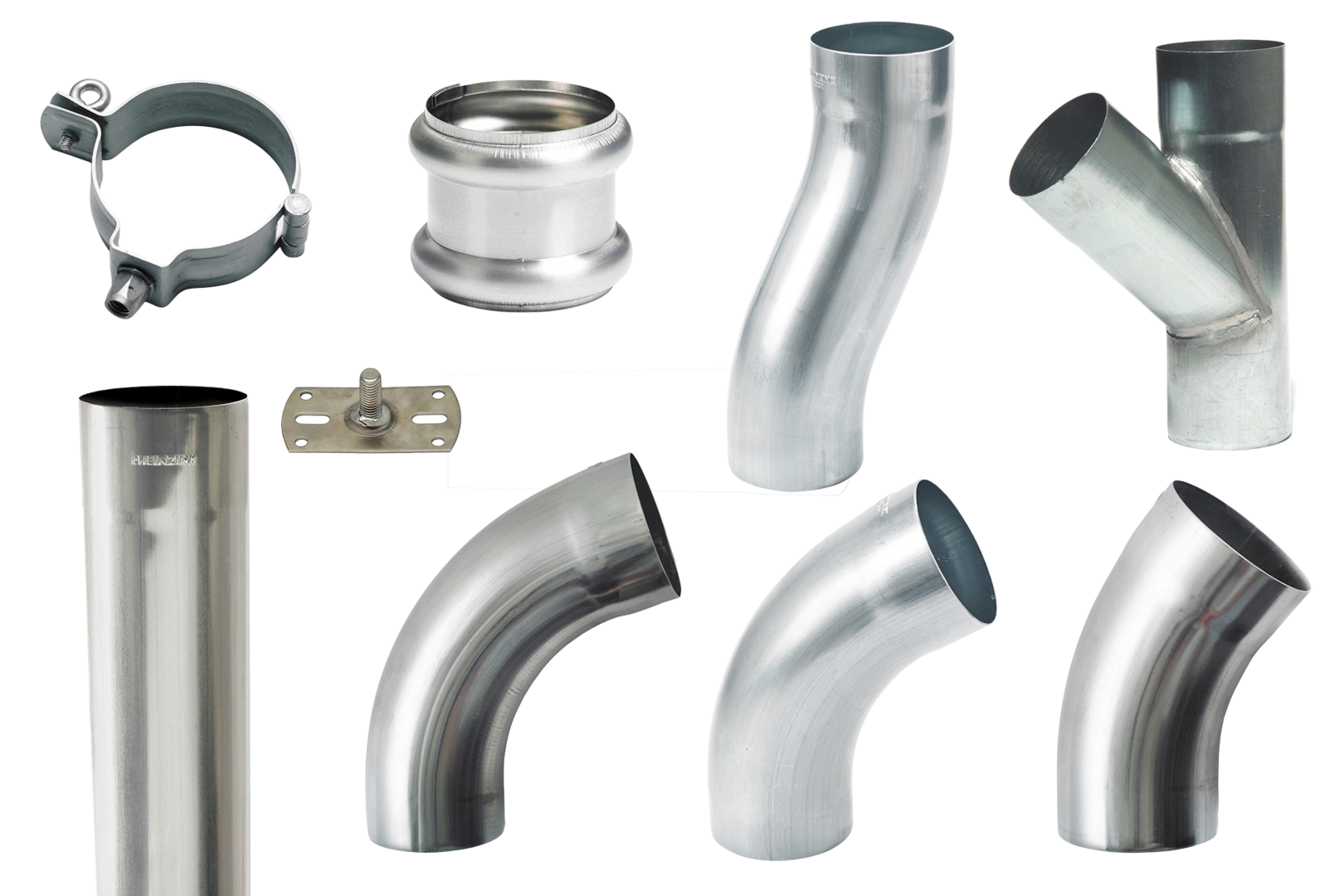

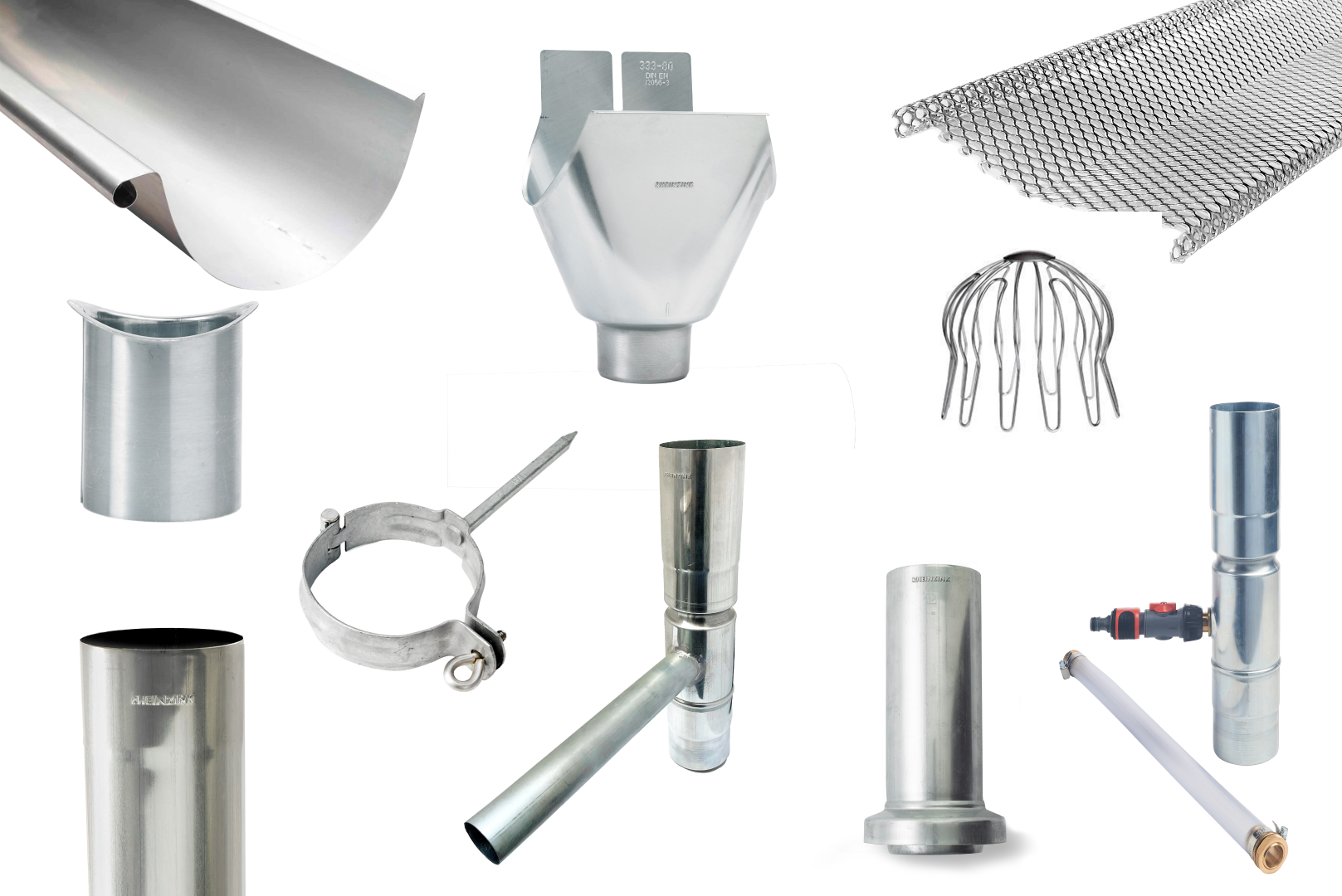

RHEINZINK CLASSIC is walsblank zink zonder nabehandeling.

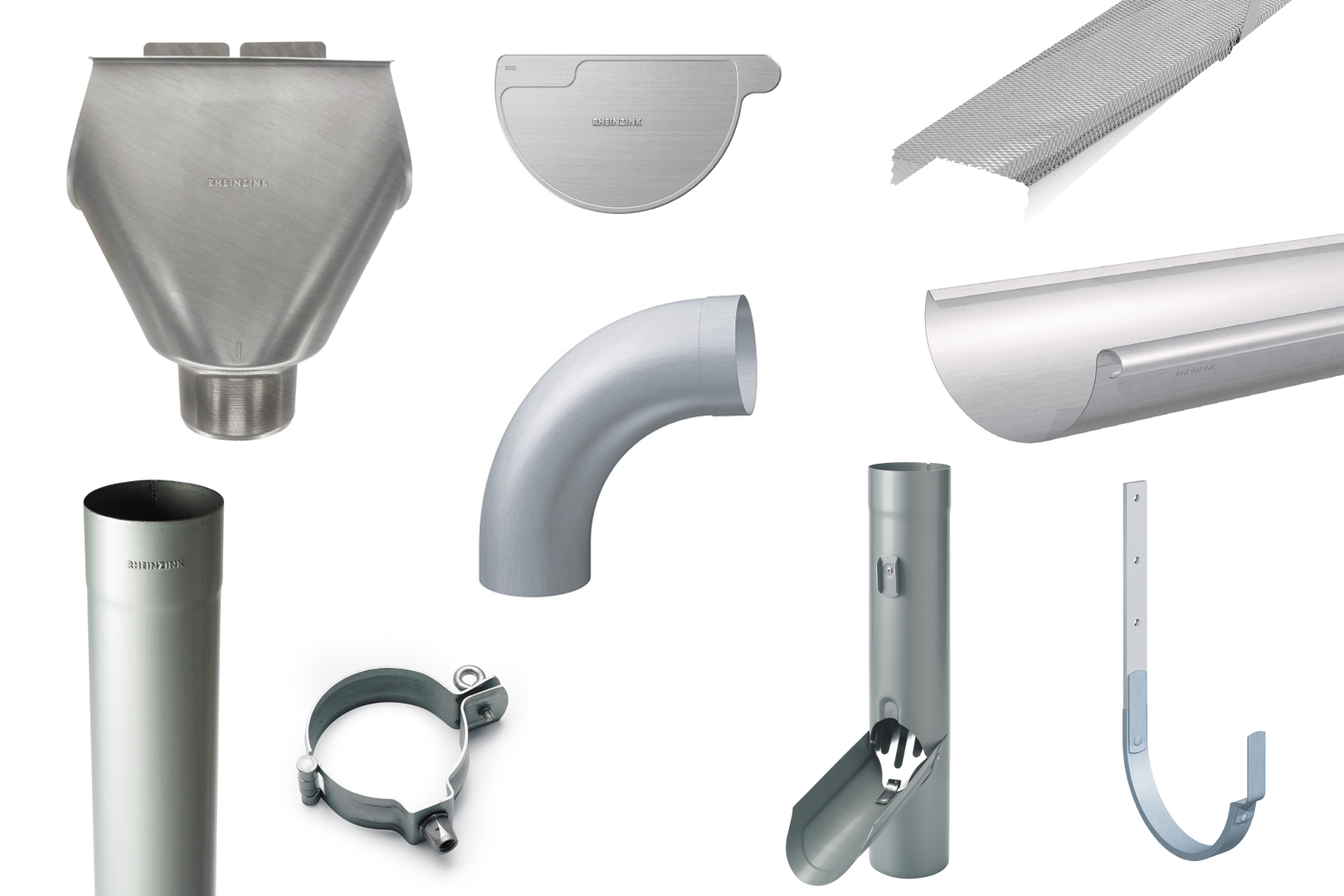

RHEINZINK prePATINA ECO ZINC is een zeer duurzame productlijn van voorgepatineerd zink, verkrijgbaar in twee grijstinten: het lichtere blue-grey en het donkerdere graphite-grey.

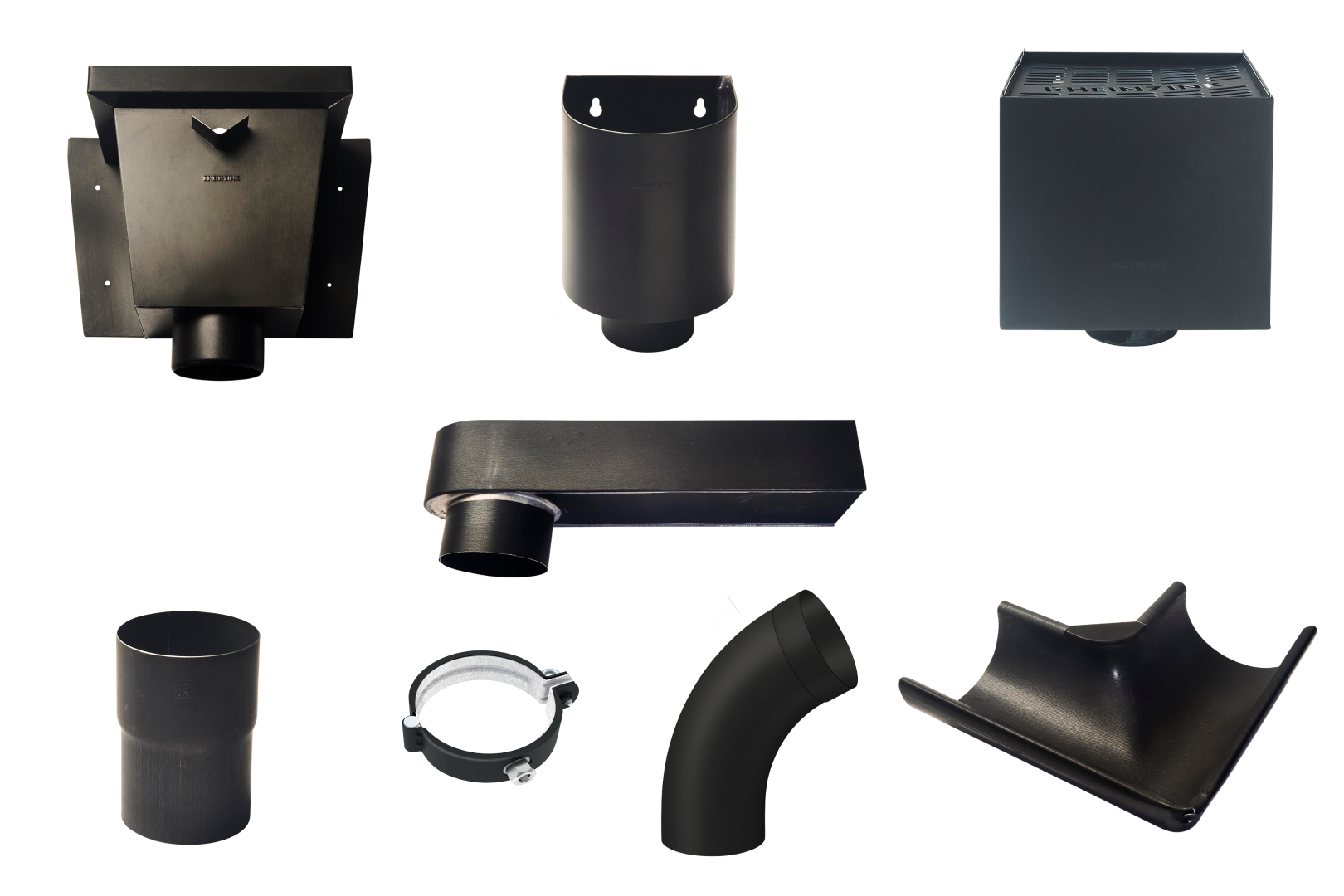

RHEINZINK GRANUM EXTRA heeft een hoogwaardig mat oppervlak met een licht textuur dat uitblinkt in prestaties en tegelijkertijd de karakteristieke zinklook behoudt. Deze productlijn is beschikbaar in twee varianten: het lichtgrijze granite en het bijna zwarte basalte.

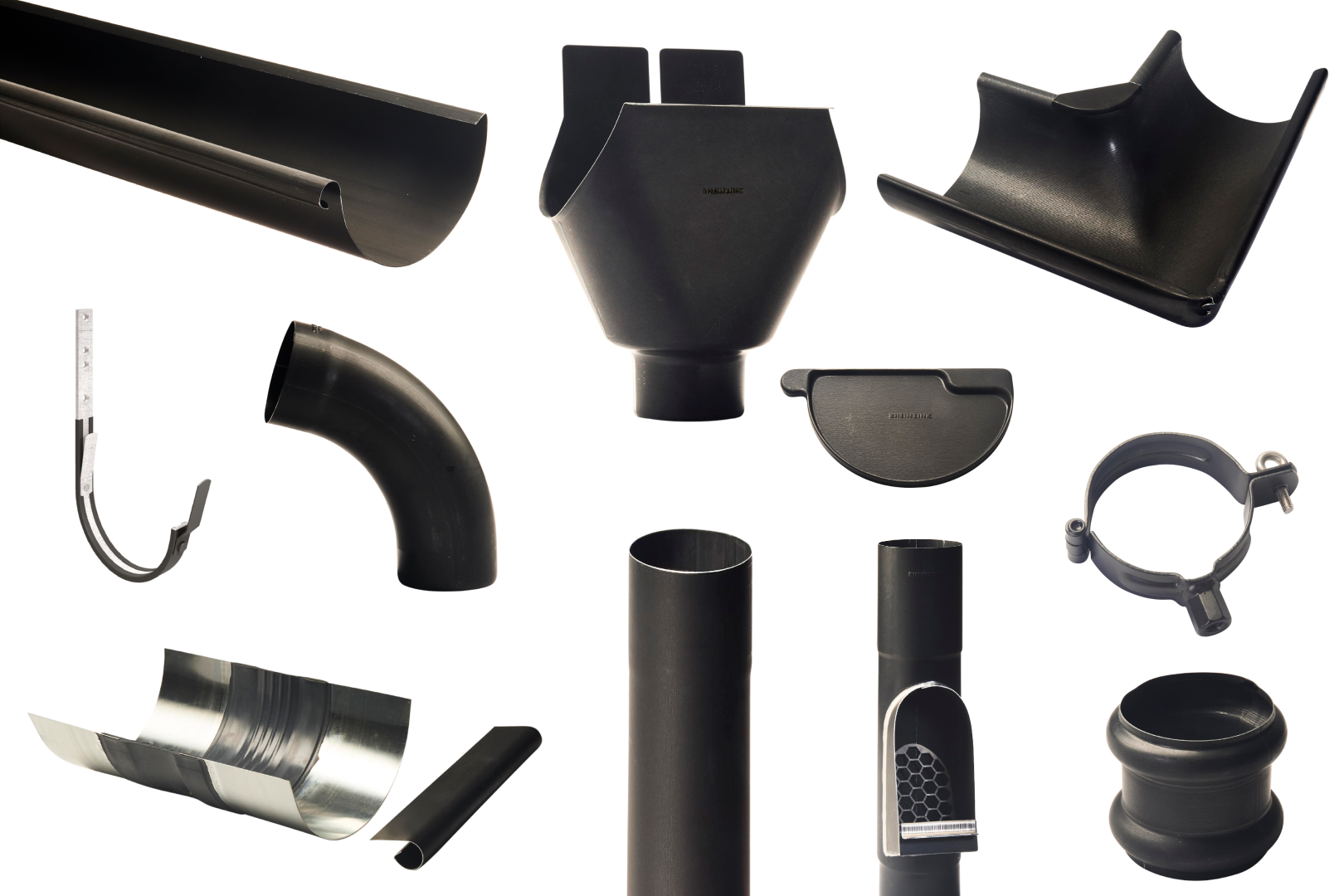

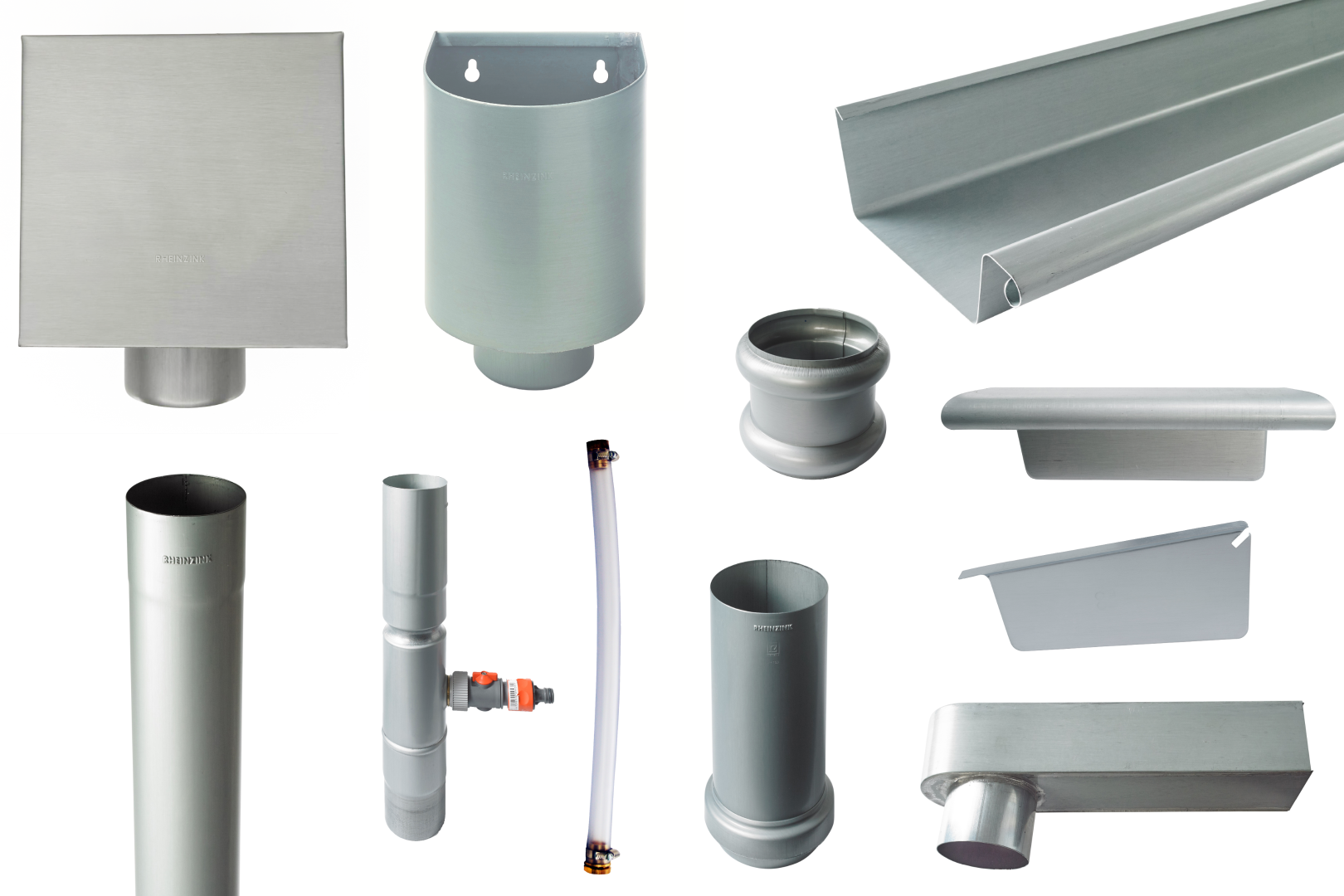

Toebehoren

• Kopschotten
• Separatieschotten
• Gootbeugels
• Gootbladvangers
• Boldraadrooster
• Binnen- en buitenhoekstukken
• Expansie elementen
• Tapeinden
• Stadsuitloop, vergaarbakken
• Ronde en vierkante HWA-buis
• Bochten
• T-stukken
• Sprongstukken
• Scharnierpijpbeugels
• Overschuifwrongen
• Universele HWA-pijpbeugel
• Montage schuifstuk

Accessoires

Het RHEINZINK HWA-systeem kan met haar diverse accessoires nog verder aangepast worden aan de behoefte van het project waar ze wordt toegepast. Bijvoorbeeld:

• Gootbladvangers en boldraadroosters verhogen het onderhoudsgemak
• Stalen ondereinden en duivenweringen voorkomen schade en onnodige vervuiling
• Regentonvullers verkleinen de kans op wateroverlast en overbruggen periodes van droogte

Bekijk ons leveringsprogramma voor de mogelijkheden.

Vorm en afmeting

Afmetingen

Bekijk ons leveringsprogramma voor beschikbare oppervlaktevarianten en accessoires.

Gewicht

Vanaf ca. 70 N/m².

Uiterlijk

CLASSIC

• Kleur: walsblank onbehandeld zink
• Oppervlaktestructuur: glad
• Glans: patineert van hoogglanzend naar mat

prePATINA ECO ZINC

• Kleur: blue-grey en graphite-grey
• Oppervlaktestructuur: glad
• Glans: halfmat tot mat

GRANUM-EXTRA

• Kleur: granite (lichtgrijs)  en basalte (zeer donkergrijs)

• Oppervlaktestructuur: glad
• Glans: mat

Bezoek www.rheinzink.nl voor meer informatie.

Prestaties

Mechanische eigenschappen

• Productsterkte: indien volgens de voorschriften gemonteerd, voldoen de producten aan de sterkte-eisen die voor het gebruik van toepassing zijn.

• Materiaalsterkte: RHEINZINK-titaanzink, volgens opgave fabrikant.

Vuur, explosie

• Brandbaarheid: Niet-brandbaar klasse A1 volgens DIN 4102
• Gedrag bij brand, gesoldeerde zinkconstructies: verbindingen laten los bij ca. 180°C; vervorming en versmelting treedt op bij 420°C

Gassen, vloeistoffen, vaste stoffen

• Waterdichtheid: volgens voorschrift gesoldeerde naden: waterdicht. Gefelste verbindingen: regendicht

• Diffusie: dampdicht

• Vochtopname: waterafstotend oppervlak

• Oplosbaarheid: oplosbaar in sterke zuren, zoals HCl en H2SO4

• Bestandheid: goed bestand tegen atmosferische invloeden. Onder invloed van de atmosfeer wordt op zink een oxide laag gevormd. Deze "patina"-laag geeft afhankelijk van de lucht- en regenwaterverontreiniging een goede tot zeer goede bescherming tegen atmosferische corrosie

• Vocht- en vorstbestendig. UV-bestendig en niet-rottend

Thermische eigenschappen

• Uitzetting, lineaire uitzettingscoëfficiënt: α = 22·10^-6K^-1
• Geleiding, warmtegeleidingscoëfficiënt: λ = 109 W/(m·K)
• Bestandheid, smeltpunt RHEINZINK-titaanzink: 420°C

Optische eigenschappen

Kleurechtheid:

• CLASSIC: patineert van een glanzend oppervlak naar een blauwgrijze, gesloten laag
• prePATINA ECO ZINC: verandert in de loop der tijd door een natuurlijk patineerproces
• GRANUM EXTRA: verandert niet of nauwelijks

Elektriciteit, magnetisme, straling

• Geleidbaarheid: 17 m/O·mm²
• Magnetisme, RHEINZINK-legering: niet-magnetisch

Toepassing

Bruikbaarheid, functioneel

Het RHEINZINK HWA-systeem verzamelt en voert hemelwater gecontroleerd af en is geschikt voor zowel renovatie als nieuwbouw. Het RHEINZINK HWA-systeem wordt toegepast waar gecontroleerde afwatering van hemelwater vereist is. Het is bestand tegen zware regenval en draagt bij aan het voorkomen van wateroverlast.

Bruikbaarheid, economisch

RHEINZINK heeft veel economische voordelen:

• Lange levensduur
  Zink gaat 60 tot 100 jaar mee, waardoor vervanging of groot onderhoud pas op zeer lange termijn nodig is. De totale levenscycluskosten zijn daardoor laag.
• Weinig onderhoud
  Door de natuurlijke patinalaag is zink zelf beschermend en onderhoudsarm. Er is geen schilder- of laklaag die periodiek vernieuwd moet worden.
• Recycling en restwaarde
  Zink is volledig recyclebaar zonder kwaliteitsverlies. De hoge restwaarde van oud zink maakt hergebruik economisch aantrekkelijk.
• Eenvoudige verwerking
  Het materiaal is goed vervormbaar, licht en gemakkelijk te verwerken, wat de montagetijd verkort en de arbeidskosten verlaagt.
• Weerstand tegen veroudering
  Dankzij de patina blijft het oppervlak duurzaam mooi. Er is geen verkleuring of corrosie die kostbare renovatie vereist.
• Duurzame investering
  De combinatie van lage onderhoudskosten, lange levensduur en recycleerbaarheid maakt zink tot een rendabele keuze over de volledige gebruiksduur.

Bruikbaarheid, voorschriften

RHEINZINK wordt gelegeerd en geproduceerd conform NEN-EN 988, BRL 2034, QUALITY ZINC en KOMO-certificaat K 7055.

De toepassing- en verwerkingsvoorschriften van RHEINZINK voor de montage zijn beschikbaar in “RHEINZINK Hemelwaterafvoersysteem”. Deze handleiding is vinden in onze download-center.

Ontwerpdetails

Voor de installatie van goten en hemelwaterafvoersystemen gelden een aantal basisprincipes.

Hemelwaterafvoerbuizen:

• Een dakvlak groter dan 100m2 moet minimaal 2 afvoerpunten hebben
• De waterlijn van het dak moet binnen de vooropstand van de goot vallen

Goten:

• Dakgoten hoven in principe niet op afschot te liggen, echter om stilstaand water in de goot te voorkomen wordt een afschot van minimaal 1mm.m geadviseerd
• Gootbeugels moeten  hart-op-hart om de 600 mm bevestigd worden

Bekijk “RHEINZINK Hemelwaterafvoersysteem technische handleiding” voor meer details.

Bestektekst

Zie bestekspecificaties bij tabblad Bestekteksten.

Verwerking en montage

Volgens voorschriften RHEINZINK Nederland.
Tijdens de voorbereiding de juiste maten uitzetten en vastleggen op de onderconstructie. Montage instructies zijn te vinden op onze website.

Bewerkbaarheid

Boven +10°C: met normaal loodgietersgereedschap

Onderhoud

Geen

Kwaliteit en garantie

RHEINZINK biedt een 40-jarige garantie op het NEN-EN 988 productie proces

Economische factoren

Prijzen

Volgens opgave fabrikant

Leveringsvoorwaarden

Door RHEINZINK Nederland

Levering

In overleg

Levertijd

In overleg

Leveringsgebied

Nederland

Technische service

Advies in ontwerpfase, begeleiding bij uitvoering, ontwerpvoorstel m.b.t details, berekening e.d. door RHEINZINK Nederland.

Opslag

Droog, beschermd en geventileerd opslaan. Voorkom condensvorming.

Milieu en gezondheid

Duurzaamheid

• De praktische levensduur van RHEINZINK is, afhankelijk van de situatie, 75-100 jaar

• RHEINZINK prePATINA ECO ZINC heeft aangetoond uitstekend binnen het duurzaam bouwen te passen. Bezoek de website van RHEINZINK Nederland voor meer informatie over RHEINZINK en duurzaam bouwen

• RHEINZINK is 100% recyclebaar. In de praktijk wordt meer dan 96% van zink gerecycled. Hierdoor is maar 5% nodig van de oorspronkelijke energie die nodig is om titaanzink te maken. Bezoek deze pagina voor meer informatie over recycling
