NedZink NTZ - Losangesysteem, gevelbekleding

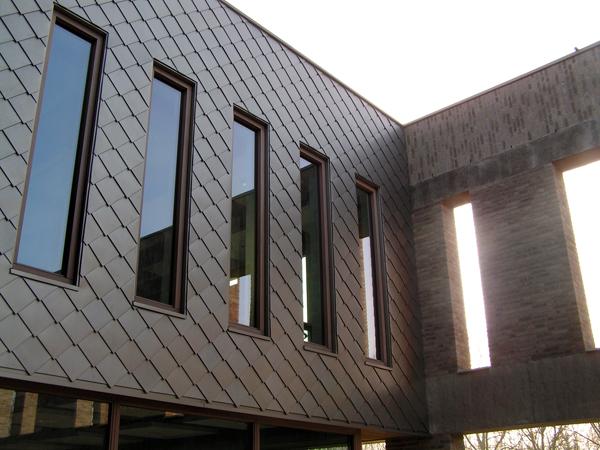

NedZink NTZ®-losangesysteem is een gevelbekleding met vierkante en ruitvormige losanges

Meer weten over dit product?

Stel een vraag of vraag documentatie aan:
  • CAD-bestanden, BIM-objecten en bestekteksten
  • Brochures en uitvoeringsvoorschriften
  • Projectondersteuning waar nodig

Omschrijving

NedZink NTZ®-losangesysteem is een gevelbekledingssysteem en dakbedekkingssysteem. De minimale dakhelling bedraagt 25°. Een dakhelling van 18° is ook mogelijk, maar dan moet de top gesoldeerd worden. Er zijn vierkante en ruitvormige losanges leverbaar.

Referentienummers


Samenstelling

Systeemopbouw

NedZink NTZ®-losangessysteem voor het bekleden van gevels en daken wordt geleverd in de volgende typen:

  • Vierkante losanges;
  • Ruitvormige losanges.

De beide losanges zijn 0,8 of 1,0 mm dik en hebben aan de bovenzijde naar voren omgezette randen. Aan de onderzijde zijn de zinken platen naar achteren omgezet. De losanges worden zo in elkaar gehaakt. Met behulp van klangen worden de losanges op de onderconstructie vastgezet. Hierbij wordt gebruik gemaakt van schuivende klangen en vaste klangen die aan de losanges gesoldeerd worden. Met het systeem kunnen daken met hellingshoeken vanaf 25° bekleed worden. Dakhellingen vanaf 18° zijn ook mogelijk, maar dan moet de tophoek van de losange gesoldeerd worden. Dankzij de kleine afmetingen van de losanges kunnen ook matig gebogen vormen bekleed worden.

Elementopbouw
  • Vierkante losanges:
    Afmetingen (mm)
    450 x 450
    280 x 280
    200 x 200
    knipmaat (mm)
    500 x 500
    330 x 330
    250 x 250
    aantal/m2
    ca 5,6
    ca 15,4
    ca 32,7
    • Andere afmetingen: op aanvraag.
    • Materiaaldikte 0,8 (standaard); 1,0 (standaard) mm.
  • Ruitvormige losanges, tophoek 50°:
    Diagonalen (mm)
    221 x 473
    276 x 592
    309 x 663
    knipmaat (mm) diagonalen
    276 x 592
    331 x 710
    364 x 780
    aantal/m2
    25,6
    15,3
    11,9
    • Andere afmetingen: op aanvraag.
    • Materiaaldikte 0,8 (standaard); 1,0 (standaard) mm.
Materiaal

Titaanzink: legering op basis van zuiver zink (99,995%) en ca. 0,3% andere metalen, waaronder titaan en koper.

Oppervlaktebehandeling

NedZink NTZ® is leverbaar in walsblank (naturel) en geprepatineerd (Nova) zink. Bij NedZink Nova en NedZink NOIR wordt een kunstmatige grijstint of zwarte tint aangebracht waardoor de stap van natuurlijk patineren wordt overgeslagen.

Toebehoren
  • Bij elk systeem zijn aansluitprofielen nodig (zie NedZink Technisch Adviesboek) die in principe door de installateur zelf gemaakt kunnen worden.
  • Vaste klang (gesoldeerde klang):
    • materiaaldikte als van losanges;
  • Schuifklang:
    • 50 mm breed;
    • 100 mm lang.
    • fungeert als steunklang.

In de tabel treft u gedetailleerde informatie over het aantal klangen.


Vorm en afmeting

Vorm

Zie illustraties.

Afmetingen

Zie Elementopbouw.



Afmetingen losanges (knipmaat)

tot 330 x 330mm

330 x 330 mm tot
400 x 400 mm

400 x 400 mm tot
500 x 500 mm

Materiaaldikte* en aantal klangen per losange

Nokhoogte

Aant. klangen
per m2

Dikte materiaal

Aantal klangen

Dikte materiaal

Aantal klangen

Dikte materiaal

Aantal klangen

0 – 8 m
binnenland
kust


6
6


0,80
0,80


1
1


0,80
0,80


1
1


0,80
0,80


3
3

8 - 20 m
binnenland
kust


6
6


0,80
0,80


1
1


0,80
1,00


1
1


1,00
1,00


3
3

20 - 100 m
binnenland
kust


6
6


0,80
1,00


1
1


1,00
1,00


3
3


1,00
1,00


3
3

*Dikten gerelateerd aan levensduur en belasting

Binnenland = windgebied III conform NEN 6702; Kust = windgebied I en II conform NEN 6702.

Gewicht

Afmeting 450 x 450 mm: 81 N/m2. Volumieke massa: 7.200 kg/m3.

Oppervlaktestructuur

Glad.

Kleur

Afhankelijk van de uitvoering:

  • Walsblank: naturel zilverblank, onder invloed van buitenlucht langzaam overgaand naar staalblauw-grijs van de patinalaag;
  • NedZink  Nova: grijs.
  • NedZink NOIR: antraciet zwart.
Glans

Afhankelijk van de uitvoering:

  • Walsblank, overgaand in mat door natuurlijk patineren.
  • NedZink Nova: mat door prepatineren.
  • NedZink NOIR: mat door prepatineren.

Prestaties

Materiaalsterkte

Titaanzink:

0,2% rekgrens (RP 0,2)min. 110 N/mm2 (in de walsrichting)
treksterkte (Rm)min. 150 N/mm2 (in de walsrichting)
rek na breuk (A 50 mm)min. 40% (in de walsrichting)
hardheid (HV 30/15)min. 40
blijvende rek ( A 50/1 uur)max. 0,1% (in de walsrichting)

De mechanische eigenschappen ondervinden geen nadelige invloed van de temperatuur die tijdens het solderen wordt bereikt (250°-350°C).

Gedrag bij brand

Gesoldeerde zinkconstructies: verbindingen laten los bij ca. 180°C; platen vervormen en versmelten bij 420°C. Zink is niet-vonkend.

Waterdichtheid

Naden met soldeerverbinding volgens NedZink Advies: waterdicht.

Oplosbaarheid

Oplosbaar in sterke zuren, zoals HCl en H2SO4.
Veranderingen Bij een juiste constructie met soldeerverbinding treden geen vormveranderingen op bij temperaturen onder 180°C.

Bestandheid

Onder invloed van de atmosfeer wordt op zink een afsluitende zinkcarbonaatlaag gevormd. Deze patinalaag geeft een zeer goede bescherming tegen atmosferische corrosie.

Uitzetting

Lineaire uitzettingscoëfficiënt titaanzink: α = 22·10-6K-1.

Geleiding

Warmtegeleidingscoëfficiënt titaanzink: λ = 110 W/(m·K).
Warmteweerstand: titaanzink is goed geleidend.

Bestandheid

Smeltpunt titaanzink: 420°C.

Kleurechtheid

Het materiaal verkleurt onder invloed van de buitenlucht van zilverblank tot staalblauw-grijs.

Duurzaamheid

Praktische levensduur titaanzink, afhankelijk van de condities (o.a. dakhelling): 100 jaar en langer.


Toepassing

Bruikbaarheid, functioneel

Losangessysteem is geschikt voor het bekleden van gevels en daken met een hellingshoek groter dan 25° of 18° met gesoldeerde tophoek.

Bruikbaarheid, economisch

Lange levensduur en wordt volledig gerecycleerd.

Bruikbaarheid, voorschriften

Eigenschappen titaanzink volgens NEN-EN 988. Platen worden geleverd met KOMO-keur, rapport aanwezig, voorbeeld stempeling: NedZink NTZ EN 988 0,80-1-3-1226 2002 KOMO K 7054, tevens Lloyd's gecertificeerd.

Ontwerpdetails
  • Zie NedZink Adviesboek met details.
    Op de site van NedZink zijn ook details te downloaden.
  • Bij geïsoleerde daken is een geventileerde spouw noodzakelijk.
  • Dakbeschot moet bij voorkeur gemaakt zijn van ongeschaafde houten delen met een dikte van 23-25 mm zonder messing en groef.
Bestektekst

Zie STABU-bestekspecificatie op NBD-Online.


Verwerking en montage

Transport

Door fabrikant, groothandel.

Opslag

Droog en beschermd opslaan, condensvorming voorkomen.

Voorbereiding

Uitzetten en vastleggen van de juiste maten op de onderconstructie. Zoveel mogelijk prefabriceren.

Verwerking

Zie NedZink Technisch Adviesboek.

Bewerkbaarheid

Met normaal zinkwerkersgereedschap, boven +7°C.

Veiligheid

Op daken oppassen voor uitglijden en beschadigen voorkomen. Bij voorkeur niet op lopen.


Kwaliteit en garantie

Geregeld in de leveringsvoorwaarden.

Economische factoren

Prijzen

Volgens opgave fabrikant.

Leveringsvoorwaarden

Van NedZink B.V. en de groothandel.

Levering

Via de groothandel.

Levertijd

Standaardmaten: uit voorraad; delen op maat: snelle levering.

Leveringsgebied

Binnen- en buitenland.

Verpakking

In de prijs begrepen.

Technische service

Advies voor toepassing, fabricage, delen op maat volgens tekening, transport. Adviesbladen met details.

Milieu en gezondheid

Duurzaamheid
  • Praktische levensduur titaanzink, afhankelijk van de condities (o.a. dakhelling): 75 - 100 jaar en langer;
  • Meer informatie over zink en milieu vindt u op de website van de Stichting Duurzaam Bouwmetaal.

Referenties

Referentie adressen

Volgens opgave fabrikant.
