NedZink Pro-Tec, titaanzink met beschermlaag

Referentienummers

• Vlakke platen
• NEDZINK PRO-TEC
• Mh7 Platen, zink
• 31.00 systeembekledingen, 33.00 dakbedekkingen, 38.00 gevelschermen, 43.00 metaal- en kunststofwerk, 44.00 plafond- en wandsystemen
• Zinken bekleding, Titaanzink, Bandzink

Samenstelling

Systeemopbouw, elementopbouw

NedZink NOVA Pro-Tec is titaanzink met aan de achterzijde een beschermlaag voor toepassingen op zowel een koud- als warmdak opbouw. Deze beschermlaag, bestaande uit een 2-laags polymeer- laksysteem, beschermt het zink tegen aantasting door waterdamp en aantasting door andere stoffen. Als basismateriaal wordt zowel walsblank als procesmatig gepatineerd NedZink Titaanzink volgens NEN-EN 988, gebruikt.

Materiaal

Titaanzink: legering op basis van zuiver zink (99,995%) met kleine toevoegingen (ca. 0,3%) van de legeringselementen koper, titaan en aluminium.

Oppervlaktebehandeling

NedZink NOVA Pro-Tec en NedZink NOIR Pro-Tec zijn aan de voorzijde standaard voorzien van een AFP coating (Anti-Fingerprint), dit om vingerafdrukken zoveel mogelijk te voorkomen tijdens de verwerking en tijdens de montage. Ook worden beide versies aan de voorzijde standaard voorzien van een folie ter bescherming van het oppervlak tijdens transport en plaatsing.

Toebehoren, hulpstukken

• De diverse hulpstukken zijn leverbaar in de verschillende oppervlaktetypes;
• Het vervaardigen van hulpstukken van NedZink materiaal is ook door de installateur zelf mogelijk.

Oppervlaktebehandeling

NedZink NOVA Pro-Tec is leverbaar in geprepatineerde uitvoering (kleur lichtgrijs) met een witte
beschermlaag op de achterzijde.

Toebehoren, hulpstukken

• De diverse hulpstukken zowel standaard als volgens tekening leverbaar;
• Het vervaardigen van hulpstukken van NedZink NTZ^® is ook door de installateur zelf mogelijk.

Vorm en afmeting

Vorm

Bandzink voor NedZink Pro-Tec.

Afmetingen

Banden:

• Breedte: 600 – 650 – 670 – 1000 mm;
• Materiaaldikte: 0,70 – 0,80 – 1,00 mm;
• Verpakking: max 2,800 kg (voor band van 1.000 kg).

Technische data:

• Backcoat: 2 – laags polymeer;
• Dikte (EN 13523-1): 23 µm;
• Beschermfolie: zelfklevende folie 4800;
• Testmethode: zie de website www.nedzink.com.

Gewicht

Volumieke massa titaanzink: 7.180 kg/m³.

Uiterlijk

• Oppervlaktestructuur: glad;
• Kleur:

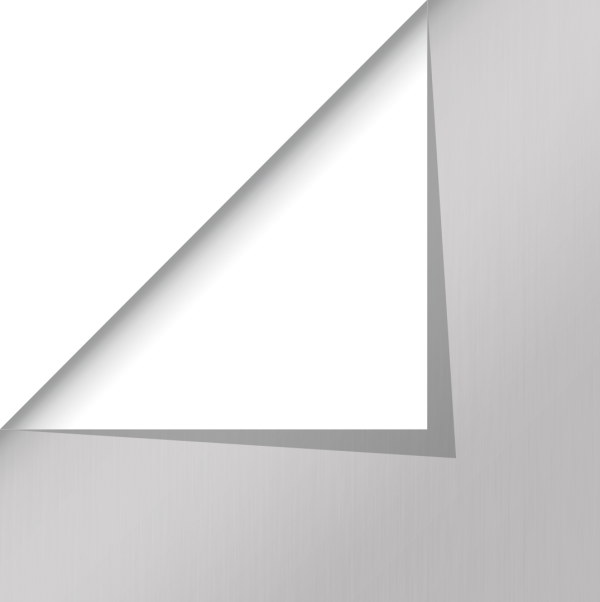

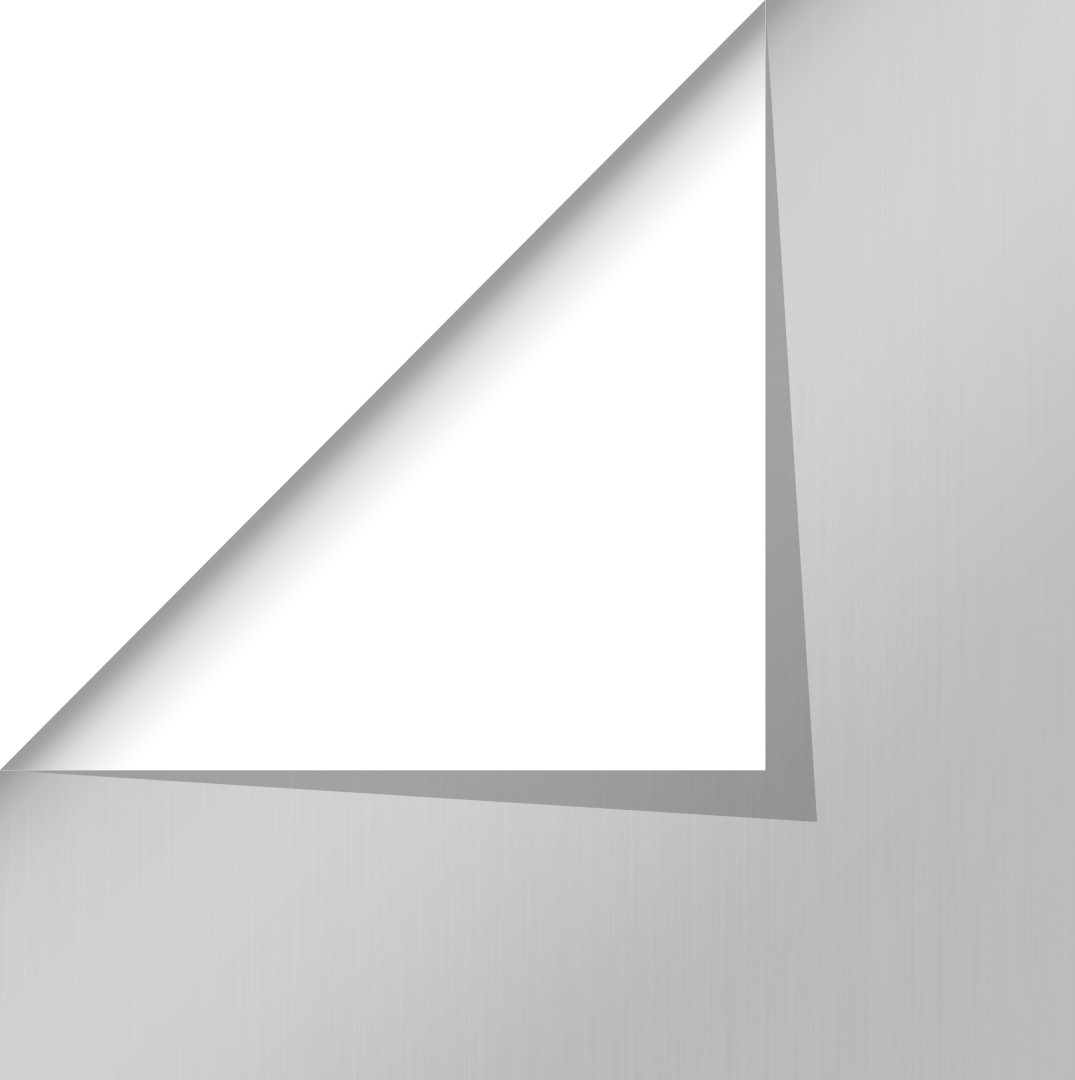

  • NATUREL Pro-Tec: Voorzijde: walsblank / Achterzijde: wit

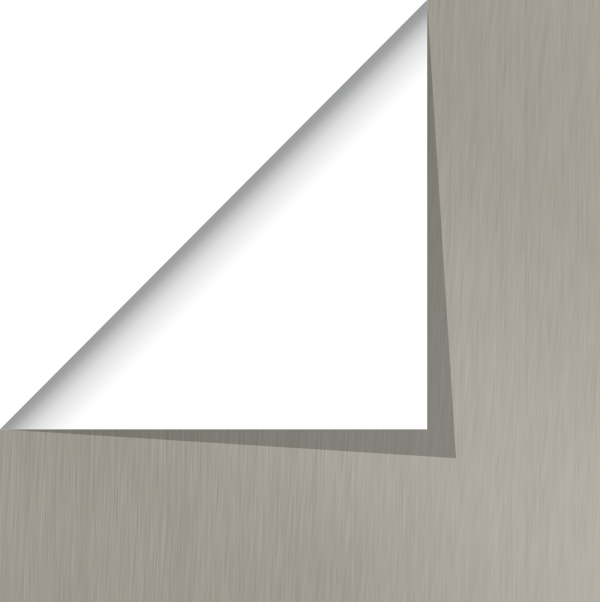

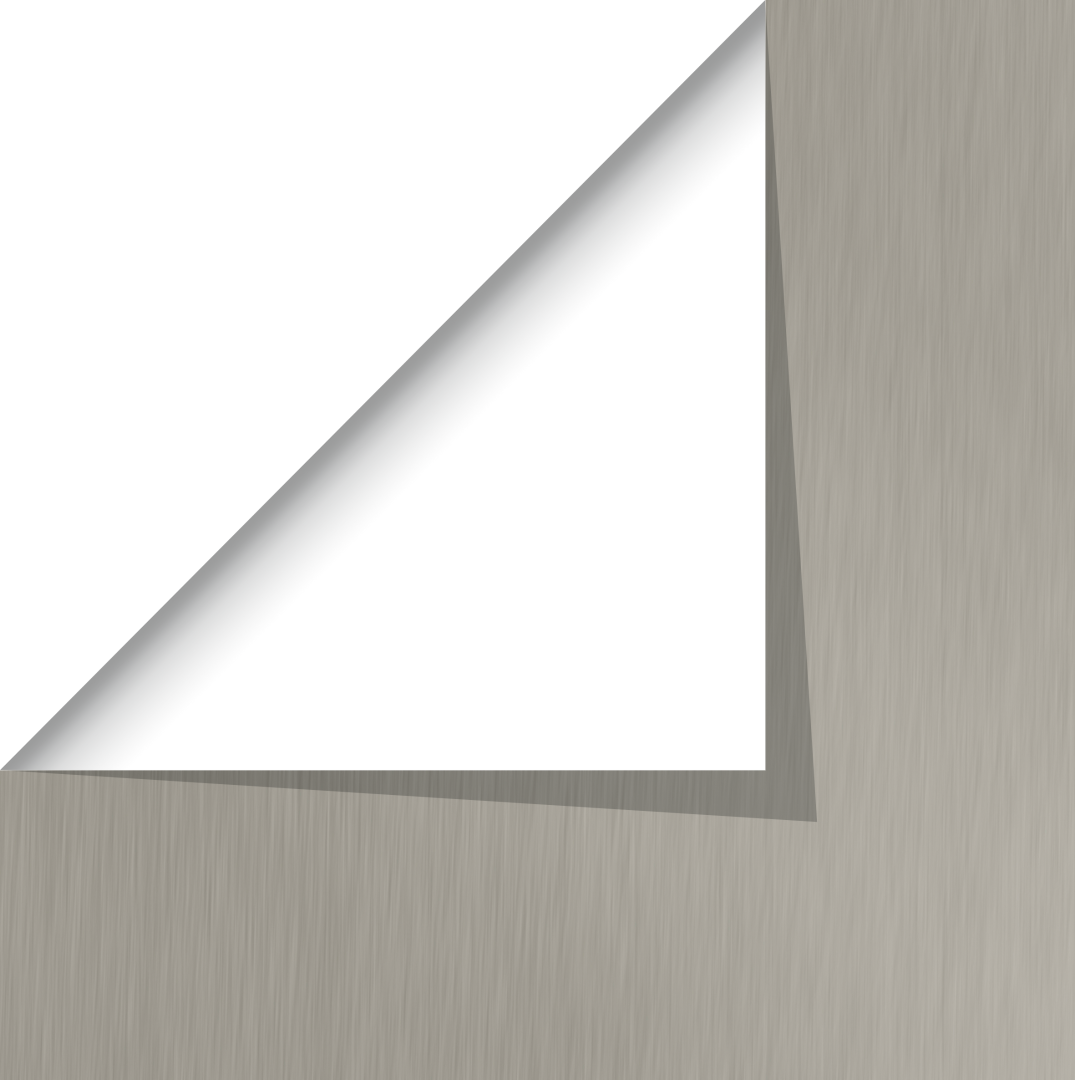

  • NOVA Pro-Tec: Voorzijde: natuurlijk grijze kleur / Achterzijde: wit

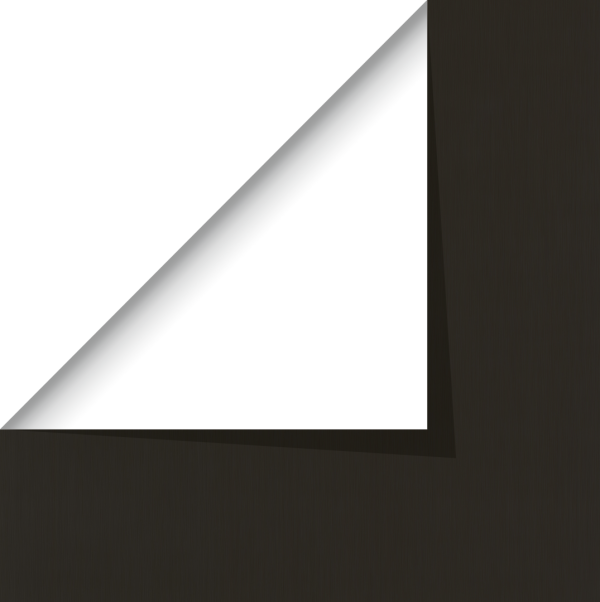

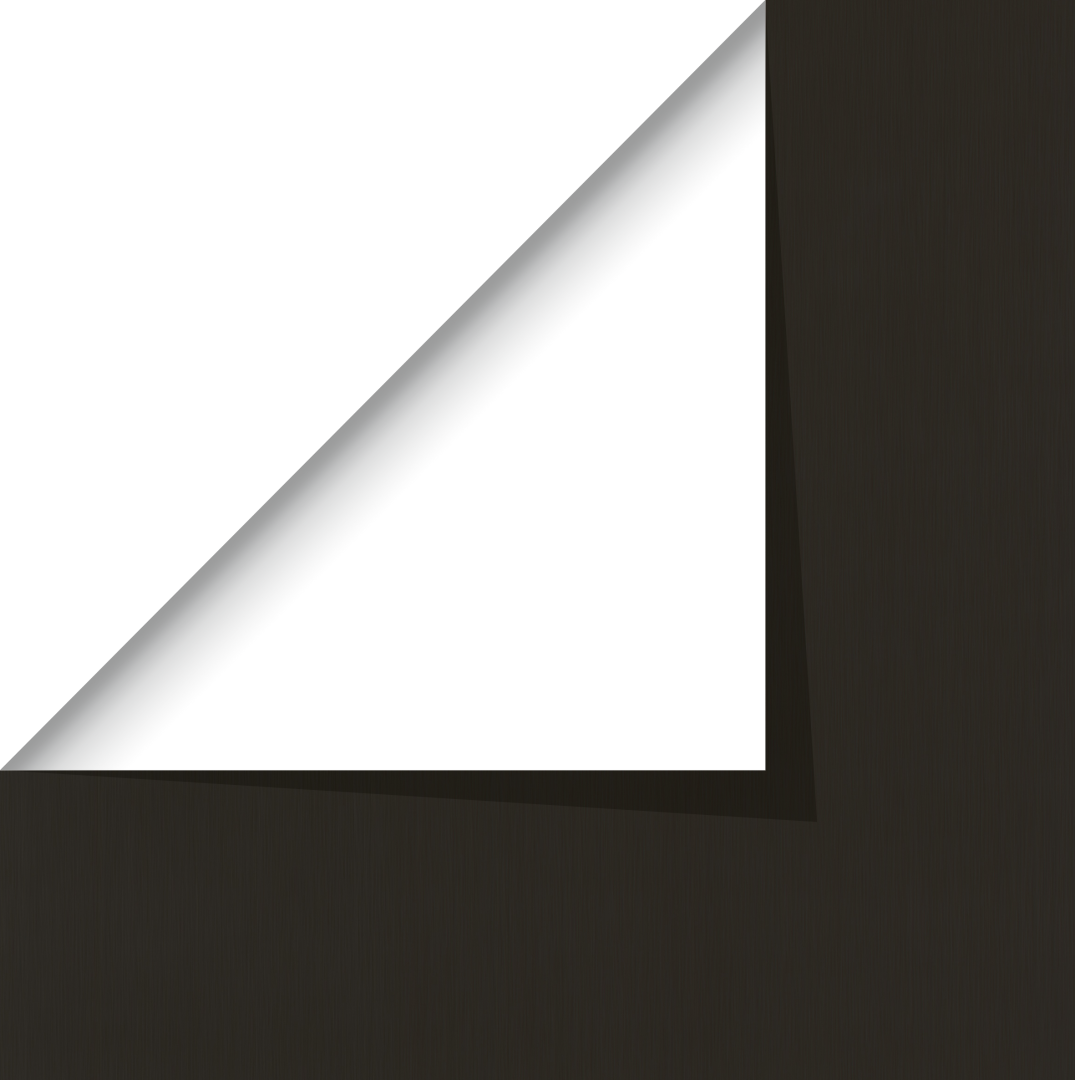

  • NOIR Pro-Tec: Voorzijde: antraciet zwart / Achterzijde: wit
• Glans
  • Voorzijde: halfmat tot mat;
  • Achterzijde: mat.

Prestaties

Eigenschappen van het basismateriaal

Mechanische eigenschappen

Productsterkte titaanzink

De chemische samenstelling, de mechanische- en fysische eigenschappen, alsook de maattoleranties zijn bepaald in het KOMO productcertificaat en het productcertificaat van Lloyd’s Register, LRIQS (approval QIS 122);

Materiaalsterkte titaanzink

• 0,2% rekgrens (RP 0,2):min. 110 N/mm² (in de walsrichting);
• Treksterkte (Rm): min. 150 N/mm² (in de walsrichting);
• Rek na breuk (A 50 mm): min. 40% (in de walsrichting);
• Hardheid (HV 30/15): min. 40;
• Blijvende rek ( A 50/1 uur): max. 0,1% (in de walsrichting);
• De mechanische eigenschappen ondervinden geen nadelige invloed van de temperatuur die tijdens het solderen wordt bereikt (250-350°C).

Vuur, explosie

Brandbaarheid zink

Onbrandbaar (NEN 6064); niet vonkend.

Gassen, vloeistoffen, vaste stoffen

• Waterdichtheid: naden met soldeerverbinding volgens NedZink Advies: waterdicht;
• Oplosbaarheid: oplosbaar in sterke zuren, zoals HCl en H₂SO₄;
• Veranderingen: bij een juiste constructie met soldeerverbinding treden geen vormveranderingen op bij temperaturen < 180°C;
• Bestandheid: onder atmosferische invloeden wordt op zink een afsluitende oxidelaag gevormd. Deze patinalaag geeft een goede bescherming tegen atmosferische corrosie.

Thermische eigenschappen

• Uitzetting: lineaire uitzettingscoëfficiënt titaanzink: α = 22·10^-6K^-1;
• Geleiding: warmtegeleidingscoëfficiënt titaanzink: λ = 110 W/(m·K);
• Bestandheid: gesoldeerde verbindingen laten los bij ca. 180°C.

Optische eigenschappen

Kleurechtheid

Walsblank titaanzink heeft een glad gewalst oppervlak. Na de montage ontstaat onder invloed van de weersomstandigheden na een zekere tijd een nagenoeg onoplosbare zinkpatinalaag. Gedurende die tijd is het onvermijdelijk dat het oppervlak er onregelmatig uitziet. Geprepatineerd titaanzink heeft reeds een procesmatig aangebrachte patinalaag.

Toepassing

Bruikbaarheid, functioneel

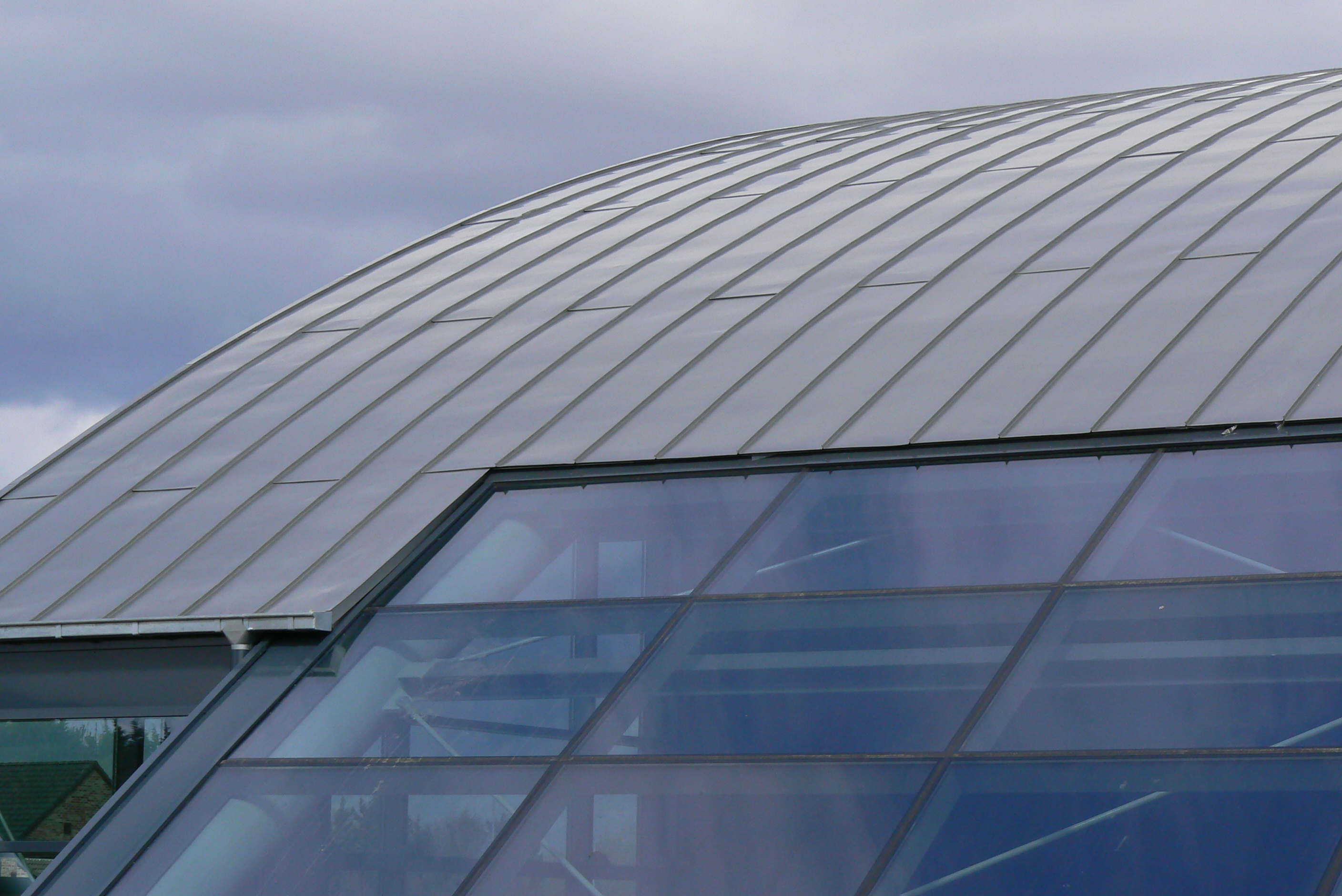

Toepassingsgebied: als systemen vervaardigd voor woning-, utiliteitsbouw en industrie; nieuwbouw en renovatie.

Bruikbaarheid, economisch

Lange levensduur en wordt volledig gerecycleerd.

Bruikbaarheid, voorschriften

NedZink Pro-Tec is een door NedZink geproduceerd titaanzink volgens NEN-EN 988.

Ontwerpdetails

Zie NedZink Adviesboek met details. Op de site van NedZink zijn ook details te downloaden.

Bestektekst

Zie voor toepassing in systemen STABU-bestekspecificaties op NBD-Online.

Verwerking en montage

Transport

Door fabrikant, groothandel.

Opslag

Droog en beschermd opslaan; condensvorming dient te worden voorkomen.

Voorbereiding

Uitzetten en vastleggen van de juiste maten op de onderconstructie. Zoveel mogelijk prefabriceren.

Verwerking

Zie NedZink Adviesboek.

Bewerkbaarheid

Met normaal loodgietersgereedschap, vanaf een materiaaltemperatuur van 7°C.

Kwaliteit en garantie

Kwaliteit en garantie

Van NedZink B.V. en de groothandel.

Economische factoren

Prijzen, leveringsvoorwaarden

Van NedZink B.V. en de groothandel.

Levering

Via de groothandel.

Levertijd

Standaardmaten: uit voorraad.

Leveringsgebied

Binnen- en buitenland.

Technische service

Advies voor toepassing, fabricage en transport.

Milieu en gezondheid

Duurzaamheid

• Praktische levensduur titaanzink, afhankelijk van de condities (o.a. dakhelling): 75 - 100 jaar en langer;
• Meer informatie over zink en milieu vindt u op de website van de Stichting Duurzaam Bouwmetaal.

Referenties

Referentieadressen

Volgens opgave fabrikant.
