MAGNUM Verwarmingskabels Trace

Elektrische verwarmingskabels Magnum Trace houden pijpleidingen vorstvrij

Meer weten over dit product?

Stel een vraag of vraag documentatie aan:
  • CAD-bestanden, BIM-objecten en bestekteksten
  • Brochures en uitvoeringsvoorschriften
  • Projectondersteuning waar nodig
Stel hier uw vraag

Omschrijving

Elektrische verwarmingskabels Magnum Trace houden pijpleidingen, afvoeren, dakgoten, brandslangen en waterkranen vorstvrij. De verwarmingskabels zijn geschikt voor diverse toepassingssituaties, zowel binnen als buiten.

Kenmerken

  • Voorzien van parallelle circuits, dus op elk punt af te knippen;
  • Geschikt voor lineaire, spiraalsgewijze of overlapte installatie;
  • Eenvoudig op maat te knippen, te verlengen of te splitsen, naar gelang behoefte;
  • Vereisen geen thermostatische sturing, dus niet onderhevig aan storingen;
  • De kabels kunnen worden gebruikt op zowel kunststof als metalen buizen.

Referentienummers

Samenstelling

Systeemopbouw

Magnum Trace: zelfregulerende verwarmingskabels met twee parallel lopende stroomgeleiders, ingesloten in een zelfregulerende matrix. Hierdoor reageert de kabel automatisch op veranderingen van de omgevingscondities.

Beschikbaar in de volgende uitvoeringen:

  • Trace Regular: zelfregulerende kabel verkrijgbaar in 10, 15, 25 en 33 Watt per strekkende meter;
  • Trace Micro: zelfregulerende kabel voor leidingwerk met een kleine diameter;
  • Trace Micro Plug & Go: kant en klaar Trace Micro kabelsysteem voorzien van connectoren en aansluitkabel;
  • Trace Gutter Heat: voor het beveiligen van uw dakgoot en regenpijp tegen bevriezing;
  • Trace Water: zelfregulerende kabel geschikt voor installatie in een waterleiding;
  • Trace Hot Water: voor het compenseren van warmteverlies in heetwater systemen.
Materiaal

Trace Regular:

  • Buitenmantel: vertint koper;
  • Coating: TPE.

Trace Micro:

  • Buitenmantel: vertint koper;
  • Coating: thermoplastisch of fluorpolymeer, waterdicht.

Trace Gutter Heat:

  • Structuur: aluminiumfolie met een UV bestendige TPE-O-huls;
  • Busleidingen: vernikkeld koperdraad.
Toebehoren, hulpstukken

Bevestigingsmiddelen, krimpisolatiesets en aansluitsets, aansluitkasten, installatieautomaten, regelapparatuur en sensoren.

Vorm en afmeting

Afmetingen, gewicht, kleur

Trace Regular:

  • Afmetingen 13 x 6,8 mm;
  • Min. buigradius 25 mm;
  • Gewicht 12 kg/100 m;
  • Kleur: grijs.

Trace Micro:

  • Afmetingen: (mm) 8 x 5 mm;
  • Minimale buigradius: 25 mm;
  • Gewicht: 7 kg/100 m;
  • Kleur:
    • MTM 11 & 17 Watt (Rood);
    • MTM 11 & 17 Watt Fluorpolymeer (Blauw).

Trace Gutter Heat:

  • Afmeting (mm): 10,5 x 5,9;
  • Gewicht: 7,4 kg/100 m;
  • Kabelkleur: zwart/ UV-stabiel.

Trace Water:

  • Afmeting (mm):  8 x 5,9 mm;
  • Gewicht: 7,3 kg/100 m;
  • Kleur: violet.

Trace Hot Water:

  • Afmeting (mm): 13 x 6,8 mm;
  • Gewicht: 12 kg/100 m;
  • Kleur: bruin.

Prestaties

Trace Regular:

  • Maximale temperatuur: zonder spanning 85°C, met spanning 65°C;
  • Min werk temperatuur :-30°C;
  • Max. weerstand: 18,2 Ohm/km;
  • Nominale spanning: 230V;
  • Water resistent: 100%;
  • T-classificatie: 10, 15, 25 W/m T6;
  • T-classificatie : 33 W/m T5;
  • Keuringen:
    • 10MTR & 25MTR: CE /RU;
    • 15MTR & 33MTR: CE/RU/FM/EX, volgens DIN EN 62395-1.

Trace Micro:

  • Maximale temperatuur: 65°C;
  • Min. werktemperatuur: -30°C;
  • Max. weerstand: 18 Ohm/km;
  • Nominale spanning: 230V;
  • Keuringen: CE /RU, volgens DIN EN 62395-1

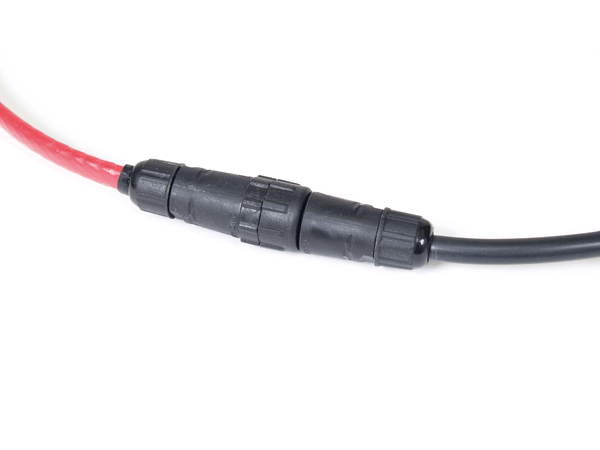

Trace Micro Plug & Go:

  • Zie MAGNUM Trace Micro;
  • Aansluitklare verwarmingselementen inclusief connectoren;
  • Vermogen: 11W/meter @ 10°C 230V;
  • IP67 connectie;
  • Aansluitkabel:
    • Geaarde aansluitkabel met aarde;
    • Inclusief connector en eind dop;
    • Verkrijgbaar met of zonder thermostaat;
    • Thermostaat schakelt in bij < 5°C.

Trace Gutter Heat:

  • Maximale temperatuur: zonder spanning 85°C, met spanning: 65°C;
  • Structuur: aluminiumfolie met een UV bestendige TPE-O-huls;
  • Busleidingen: vernikkeld koperdraad;
  • Stroomafgifte lucht: bij 10°C- 20W/ IJs bij 30W;
  • Nominale spanning: 230V;
  • Minimale buigradius: 25 mm;
  • Laagste installatietemp.: -45°C.

Trace Water:

  • Maximale temperatuur zonder spanning: 65°C;
  • Nominale spanning: 230V;
  • Minimale buigradius: 25 mm;
  • Max. kabellengte: 100 meter met 16A circuitonderbreking;
  • Laagste installatietemp.: -40°C;
  • Keuringen: CE volgens DIN EN 62395-1.

Trace Hot Water:

  • Maximale temperatuur: zonder spanning 85°C, met spanning 65°C;
  • Tussentijds: 1000 cumulatieve uren;
  • Nominaal voltage: 230V (120V op bestelling);
  • Minimale buigradius: 25 mm;
  • Minimale installatietemp.: -30°C;
  • Max. weerstand vlechtwerk: 18,2 Ohm/km;
  • Keuringen: CE volgens DIN EN 62395-1.

Toepassing

Bruikbaarheid, functioneel
  • Trace Regular:
    • Koud waterleidingen;
    • Afvoeren;
    • Sprinklersystemen;
    • Oliepijplijnen.
  • Trace Micro:
    • Koud waterleiding;
    • Afvoeren;
    • Sprinklersystemen;
    • Oliepijplijnen (MTM-Fluorpolymeer).
  • Trace Micro Plug & Go:
    • Koud waterleiding;
    • Afvoeren;
    • Sprinklersystemen.
  • Trace Gutter Heat: dakgoten;
  • Trace Water: waterleidingen;
  • Trace Hot Water: distributiesystemen voor warm water.
Bruikbaarheid, economisch

Voorkoming van schade door vorst en daardoor kostbare reparaties aan leidingwerk e.d.

Bruikbaarheid, voorschriften

Producten voldoen aan de EN 50014 en EN 50019.Tevens voorzien van CE-goedkeuring volgens IEC 62086 en VDE 0253.

Bestektekst

Zie STABU-bestekspecificaties op NBD-Online.

Verwerking en montage

Transport

Door de leverancier.

Verwerking

Door de gebruiker, aannemer of de installateur, volgens montagevoorschriften van de fabrikant.

Kwaliteit en garantie

Garantie
  • MAGNUM Outdoor Cable: 10 jaar garantie op de elektrotechnische werking van de kabel;
  • MAGNUM Outdoor Mat: 10 jaar garantie op de elektrotechnische werking van de kabel;
  • MAGNUM Outdoor Control.

De MAGNUM Mat of MAGNUM Cable heeft een levenslange garantie termijn, geldig zolang de originele vloerbedekking (tegels, laminaat, hout etc) aanwezig is. De condities en voorwaarden vindt u in het garantieblad.

Economische factoren

Prijzen

Volgens opgave MAGNUM Heating.

Leveringsvoorwaarden

Algemene Verkoop- en leveringsvoorwaarden van MAGNUM.

Levering

Door groothandel of een installateur, franco werk.

Levertijd

In overleg met de fabrikant.

Leveringsgebied

Nederland.

Technische service

Technische documentatie, engineering, calculatie, tekenwerk begeleiding, service en after sales door de fabrikant Magnum Heating.
De Helpdesk kan projectgerichte adviezen verstrekken, zoals:

  • warmteverliesberekeningen;
  • speciale eisen, zoals stabiliseren of opwarmen van vloeistofleidingen;
  • beheersing van kritische temperaturen;
  • toepassing van afwijkende elektrische spanningen.

Milieu en gezondheid

MAGNUM levert uitsluitend hoogwaardige, duurzame en energiezuinige elektrische verwarmingssystemen.

Referenties

Een greep uit de projecten:

  • Albert Heijn XL, Heemstede
    Vorstbeveiliging sprinklerinstallatie garage, 225 meter MAGNUM Trace Micro
  • Schipholtunnel, Haarlemmermeer
    Vorstvrij houden waterdrain, 600 meter MAGNUM Trace Gutter Heat
  • Montevideo, Rotterdam
    Vorstbeveiliging, 600 meter MAGNUM Trace Regular
