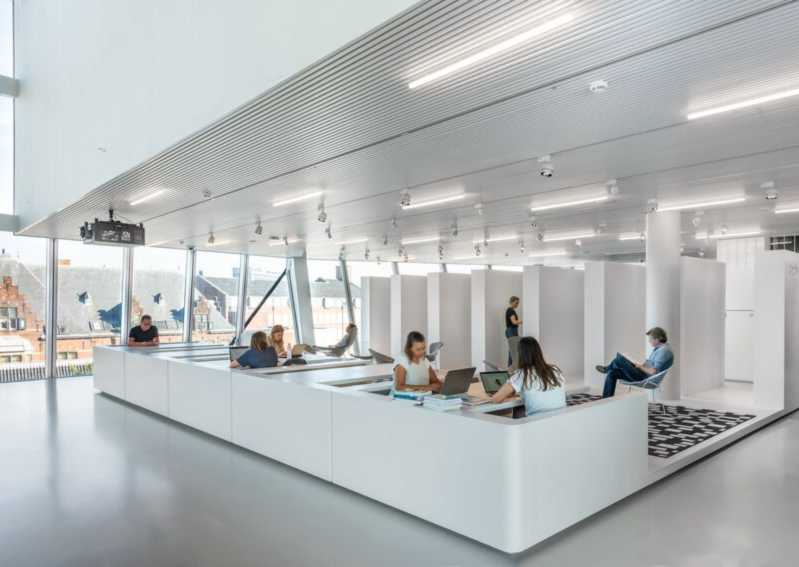

Hunter Douglas Luxalon BXD Multipaneel plafondpanelen

Met de extra diepe akoestische Luxalon® BXD-plafondpanelen zijn lawaaiige omgevingen te transformeren tot ruimtes met een aangename akoestiek

Meer weten over dit product?

Stel een vraag of vraag documentatie aan:
  • CAD-bestanden, BIM-objecten en bestekteksten
  • Brochures en uitvoeringsvoorschriften
  • Projectondersteuning waar nodig

Omschrijving

Met de extra diepe akoestische Luxalon® BXD-plafondpanelen uit het Multipaneel plafondprogramma van Hunter Douglas zijn lawaaiige omgevingen te transformeren tot ruimtes met een aangename akoestiek. De nieuwste 60 mm hoge Luxalon® BXD-plafondpanelen hebben uitstekende geluidsabsorberende prestaties (tot αw = 0,85). Door de BXD-plafondpanelen in verschillende breedtes, hoogtes en lengtes toe te passen (al dan niet in combinatie met de B-panelen en BD-panelen uit het Multipaneel plafondprogramma), zijn tevens 3d-effecten in een plafond aan te brengen. Mede dankzij hun robuuste uitstraling lenen de BXD-plafondpanelen zich bij uitstek voor toepassing in grote open ruimtes met een hoog geluidsniveau zoals luchthavens, winkelcentra en congresgebouwen. Daarbij wordt door de relatieve openheid van het plafond (open voeg van 20 mm) het verlies van thermische prestaties bij betonkerngeactiveerde gebouwen tot een minimum beperkt. Het Luxalon® BXD-plafond maakt het mogelijk een visueel gesloten plafondbedekking te realiseren, mét behoud van geluidsabsorberende kwaliteiten.
Daarnaast is het Luxalon 30BD Lamellensysteem in een speciale uitvoering leverbaar: BKA (betonkenactivering). Bij toepassing van dit plafondsysteem worden de akoestische eigenschappen van de gebruiksruimte sterk verbetert bij toepassing van betonkernactivering. De lamellen zijn voorzien van een speciale 1mm perforatie met een openheid van 23% en hebben een ingesealed akoestisch absorberende vulling over de volledige lengte. Het systeem is uitvoerig getest en toegepast.

Kenmerken

  • Hoge geluidsabsorptie (tot αw = 0,85);
  • Grote ontwerpvrijheid;
  • Duurzaam (100% recyclebaar);
  • Robuuste uitstraling;
  • 3d-effecten mogelijk;
  • Keuze uit verschillende voegprofielen;
  • Ruime kleurkeuze;
  • Eenvoudige toegang tot het plenum.

Referentienummers


Samenstelling

Systeemopbouw

Het Luxalon® Multipaneel plafondsysteem bestaat uit lineaire panelen die worden bevestigd aan een instelbaar afhangsysteem, waarbij het mogelijk is om alle afzonderlijke panelen met de hand te verwijderen. Het systeem heeft open voegen (20 mm) tussen de panelen die optioneel kunnen worden gesloten door er (U- of V-vormige) voegprofielen in aan te brengen of decoratieve Lightline lichtelementen. Door combinatie van smalle en brede panelen op dezelfde drager, zijn diverse ruimtelijke (3d) effecten mogelijk.

Het Luxalon® Multipaneelsysteem onderscheidt 8 verschillende paneeltypes in verschillende breedtes en hoogtes:

  • BXD-panelen:
    • 30BXD;
    • 80BXD;
    • 130BXD.
  • BD-panelen:
    • 30BD.
  • B-panelen:
    • 30B;
    • 80B;
    • 130B;
    • 180B.
Elementopbouw

Luxalon® BXD-plafondpanelen worden standaard ongeperforeerd geleverd, met of zonder akoestisch vlies. Om de geluidskwaliteit te verbeteren kunnen de panelen geperforeerd worden geleverd. Geperforeerde panelen hebben een nominale ongeperforeerde rand in de lengterichting van het paneel voor maximale vlakheid en productstabiliteit.

Materiaal
  • Basismateriaal: de panelen worden gerolvormd uit 0,35 mm(30B), 0,5 mm (30BD/80B/130B) of 0,6 mm (180B) dik gemoffeld aluminium band, de aluminiumlegering EN-AW-5050 of equivalent daarvan (conform EN 1396 en ECCA);
  • Laklaag: de sterke en duurzame polyster afwerking, in een dubbele coil-coating en met een nominale dikte van 20 micrometer, is via een continu coil-coatingsproces gemoffeld. Hierdoor is de afwerkingslaag overal even dik en is absolute adhesie gewaarborgd.
Toebehoren
  • Voegprofielen (U- of V-vormig);
  • Luxalon® Lightlines (ledstrips omsloten door translucente polycarbonaat extrusies) toe te passen in de voegen van het Multipaneel-plafondsysteem. Leverbaar in zes kleuren (wit, warm wit, amber, rood, groen en blauw) en 6 verschillende lengtes van 160 mm tot 1160 mm.

Vorm en afmeting

Vorm

BXD-panelen zijn boxvormig. Zie afbeeldingen of raadpleeg de productbrochure.

Afmetingen

Luxalon® Multipanelen worden op lengte (tot max. 6000 mm) gemaakt en zijn leverbaar in de volgende standaard uitvoeringen (bxh):

  • 30BXD: 30x64 mm;
  • 80BXD: 80x64 mm;
  • 130BXD: 30x64 mm;
  • 30 BD: 30x39 mm;
  • 30B: 30x15 mm;
  • 80B: 80x15 mm;
  • 130B: 130x15 mm;
  • 180B: 180x15 mm.



Lengtes van >6000 mm op aanvraag beschikbaar.
Profielen (20 mm):

  • U-vormig;
  • V-vormig.



Geperforeerde panelen hebben een nominale ongeperforeerde rand in de lengterichting van het paneel om voor maximale vlakheiden productstabiliteit te zorgen:

  • 80B paneel met perforatie Ø1 mm heeft een ongeperforeerde rand van 5 mm;
  • 80B, 130B en 180B paneel met perforatie Ø2 mm heeft een ongeperforeerde rand van 4 mm;
  • 30BD panelen hebben perforaties in de zijkanten van de panelen over een hoogte van 18.5 mm bij perforaties van Ø1 mm en een hoogte van 19.5 mm van Ø2 mm;
  • 30BXD, 80BXD en 130BXD hebben perforaties in de zijkanten van de panelen over een hoogte van 41 mm.



Perforatiespecificaties:

  • 30BXD, 80BXD en 130BXD: Ø 1.5 mm, Δ 3 mm met 23% doorlaat;
  • 30BD en 80B: Ø 1.0 mm, Δ 2 mm met 23% doorlaat;
  • 30BD, 80B en 130B en 180B: Ø 2.0 mm, Δ 5 mm met 16% doorlaat.
Uiterlijk
  • Oppervlaktestructuur: glad.
  • Kleur: de Hunter Douglas kleuren voor metaalplafonds zijn standaard leverbaar voor de meeste plafondtypes. Speciale afwerkingen en kleuren op verzoek mogelijk.

Prestaties

Vuur, explosie

Brandwerendheid: klasse B, S2, d0 (conform Getest volgens EN-13501-1).

Akoestische eigenschappen
  • Geluidabsorptie: tot αw = 0,85.
  • Geluidsproductie: om de geluidskwaliteit te verbeteren, kunnen de panelen geperforeerd worden geleverd. Het geluidsabsorberend nonwoven vlies wordt in de fabriek aan de binnenzijde van de panelen gelijmd. Als alternatief kunnen afzonderlijke ingesealde steenwoldekens worden aangebracht.

Toepassing

Bruikbaarheid, functioneel

Dankzij de uitstekende geluidsabsorberende prestaties (tot αw = 0,85) zijn met BXD-plafondpanelen lawaaiige omgevingen te transformeren tot ruimtes met een aangename akoestiek. Dat maakt het BXD-plafondsysteem bij uitstek geschikt voor grote open ruimtes met een hoog geluidsniveau zoals luchthavens, winkelcentra en congresgebouwen.

Bruikbaarheid, economisch

BXD-plafondpanelen waarborgen de akoestiek in een ruimte, waarbij door de relatieve openheid van het plafond het verlies van thermische prestaties bij betonkerngeactiveerde gebouwen tot een minimum beperkt wordt. De panelen bestaan daarnaast voor 90 procent uit gerecycled materiaal.

Bruikbaarheid, voorschriften
  • Brandwerendheid panelen getest volgens EN-13501-1 (classificering B, S2, d0);
  • Panelen vervaardigd van gemoffelde aluminiumlegering EN-AW-5050 of een equivalent daarvan, conform EN 1396 en ECCA;
  • Voegprofielen gemaakt van een gemoffelde aluminiumlegering EN-AW-6011.
Ontwerpdetails

Cad-tekeningen zijn te downloaden op de website van Hunter Douglas.

Bestektekst

De technische specificaties zijn te vinden in de bijlagen.


Verwerking en montage

De BXD-panelen worden op een universele paneeldrager bevestigd en in de lengte met elkaar verbonden met een paneelkoppelstuk. De rijen gerolvormde dragers worden op een onderlinge afstand bevestigd aan een instelbare ophanging en zijn voorzien van uitstansingen om de panelen vast te houden in een module die een meervoud is van 50 mm. Raadpleeg voor meer informatie de installatie-instructies.


Onderhoud

Een Luxalon® plafond is onderhoudsarm. Indien schoonmaken noodzakelijk is adviseert Hunter Douglas om het plafond te reinigen met een vochtige, niet pluizende en niet krassende doek en eventueel een eenvoudig, niet bijtend (pH=7) schoonmaakmiddel te gebruiken. Het is schadelijk het plafond bloot te stellen aan agressieve schoonmaakmiddelen. Probeer het schoonmaakmiddel uit op een niet zichtbaar deel van de panelen.

Ventilatie

Bij toepassing van een Luxalon® Plafond in een vochtige ruimte is het van belang altijd aluminium panelen en draagprofielen te gebruiken en dat de ruimte goed geventileerd wordt.


Economische factoren

Prijzen

Volgens opgave fabrikant, wederverkoper of erkende installateur.

Leveringsvoorwaarden

Volgens opgave fabrikant.

Levering

Door fabrikant, compleet met toebehoren.

Levertijd

(Over het algemeen) ca. 10 dagen na indiening van paneelspecificatie; onderdelen uit voorraad.

Leveringsgebied

Binnen- en buitenland.

Technische service

Hunter Douglas steunt haar relaties met een breed scala aan technisch advies en ondersteuningsdiensten voor architecten en installateurs. Ze helpen architecten en ontwikkelaars met aanbevelingen betreffende materialen, vormen en afmetingen, kleuren en afwerkingen. Ze helpen ook bij het maken van ontwerpvoorstellen, visualisaties en tekeningen voor bevestigingen. De diensten aan installateurs variëren van het verstrekken van gedetailleerde installatietekeningen en instructies tot het opleiden van installateurs en advies tijdens installatie.

Milieu en gezondheid

Materiaalverbruik

Hunter Douglas streeft naar het beperken van afvalstromen bij de ontwikkeling, productie, levering en het onderhoud en hergebruik van elk product.

Duurzaamheid

Hunter Douglas is toegewijd aan het maken van een duurzaam product. De verf- en aluminiumsmeltprocessen gelden als referentie voor wat betreft schone productieprocessen. De producten worden voor meer dan 90% uit gerecycled aluminium vervaardigd.
