Radaris Evolution, draadloos toegangsbeheer

Radaris Evolution® universeel toegangscontrolesysteem met elektro-mechanisch SKG*** gekeurd beslag/slot combinatie

Meer weten over dit product?

Stel een vraag of vraag documentatie aan:
  • CAD-bestanden, BIM-objecten en bestekteksten
  • Brochures en uitvoeringsvoorschriften
  • Projectondersteuning waar nodig

Omschrijving

Radaris Evolution® is de naam voor een compleet universeel inzetbaar toegangscontrole concept. Het kan toegepast worden als eenvoudig stand-alone systeem voor de particuliere markt tot een volledig draadloos online toegangscontrole systeem voor veeleisende professionele toepassingen. De kern van het concept is een elektro-mechanisch SKG*** gekeurd beslag/slot combinatie voor de buitendeur.

Kenmerken

  • SKG*** inbraakwerend voor het totale beslag inclusief de elektronica en geschikt voor toepassing binnen het Politiekeurmerk Veilig Wonen®;
  • Het elektronisch beslag is voorzien van een eigen database met toegangsrechten, waardoor ook bij een falende infrastructuur de toegangsverlening gewoon blijft werken;
  • Zeer energiezuinig, tot 45.000 openingen of maximaal 3 jaar (2 stuks AA batterijen);
  • Standaard wordt Radaris Evolution® met stand-alone functionaliteit geleverd. Met behulp van zogenaamde licentiekaarten is het beslag zonder demontage van functionele modus te wijzigen;
  • IP67 beschermingsklasse voor buitenschild en IP50 beschermingsklasse voor het binnenschild.

Referentienummers


Samenstelling

Systeemopbouw, elementopbouw

De kern van het systeem bestaat uit een SKG*** gekeurd beslag/slot combinatie welke als complete set wordt geleverd. In dit beslag is een lezer geïntegreerd en zijn de autorisatiegegevens opgeslagen. Wie de deur wil openen, houdt zijn of haar toegangspas voor de lezer. Wanneer de kaart wordt ‘herkend’, gaat een in het beslag aangebracht groen LED-lampje branden. De gebruiker kan de deur nu met de deurkruk openen.

De wandlezers kunnen bekabeld of draadloos worden aangestuurd, deze worden toegepast voor het aansturen van elektronische toegangsdeuren.

Radaris Evolution® universeel inzetbaar toegangscontrole concept bestaat uit de volgende componenten:

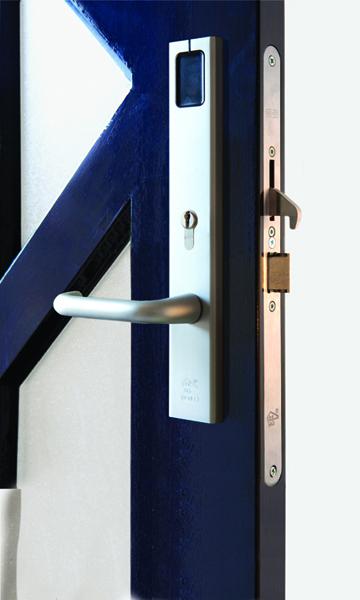

  • Elektronisch beslag
    Bestaande uit een aluminium beslag met geïntegreerde leeseenheid waarbij de elektronica zich aan de binnenzijde van het beslag bevind. Het beslag werkt samen met de Nemef elektro-mechanische sloten 4900-5100-600 serie:
    • Enkelzijdig gecontroleerd beslag;
    • Dubbelzijdig gecontroleerd beslag;
    • Elektronisch beslag voor buitendeuren type 7380;
    • Elektronisch beslag voor binnendeuren type 7360.
  • Wandlezers:
    • RF Wandlezers voor draadloze communicatie;
    • IP wandlezers voor bekabelde situaties;

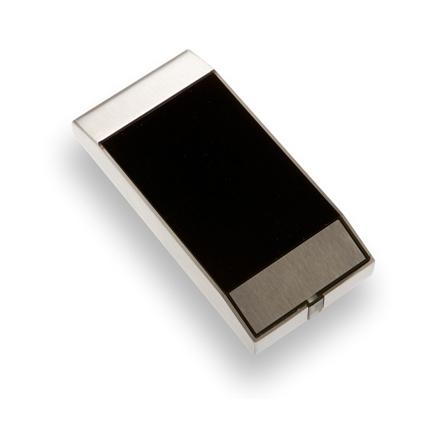

    • Opbouwwandlezers;

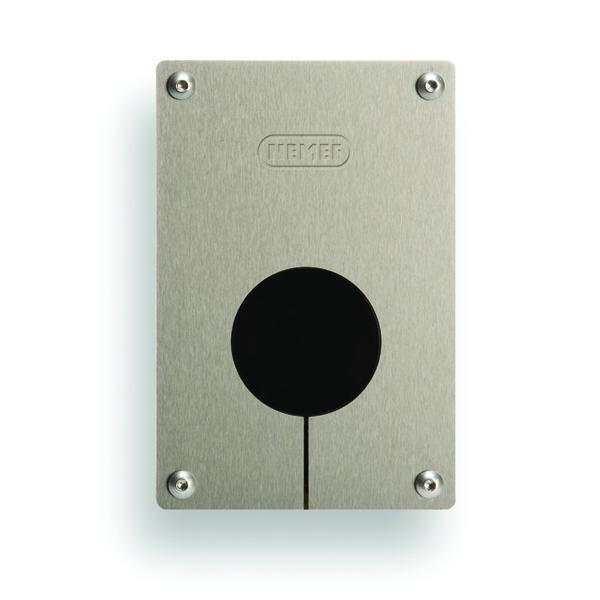

    • Inbouwwandlezers;

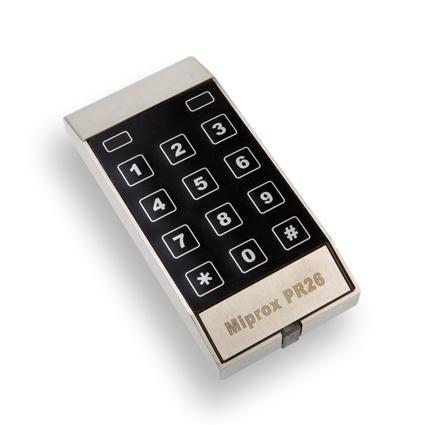

    • Wandlezers met keypad.
  • Software:
    Het Radaris Evolution concept kan volledig beheerd en geconfigureerd worden met de security management applicatie TiSM PC. TiSM heeft zich reeds jaren bewezen als een uiterst betrouwbaar en volledig toegangscontrole systeem in vele marktsegmenten, leverbaar in:
    • PC 10 voor maximaal 10 deuren;
    • PC 25 voor maximaal 25 deuren;
    • PC 100 voor maximaal 100 deuren;
    • PC Pro voor ongelimiteerd aantal deuren.

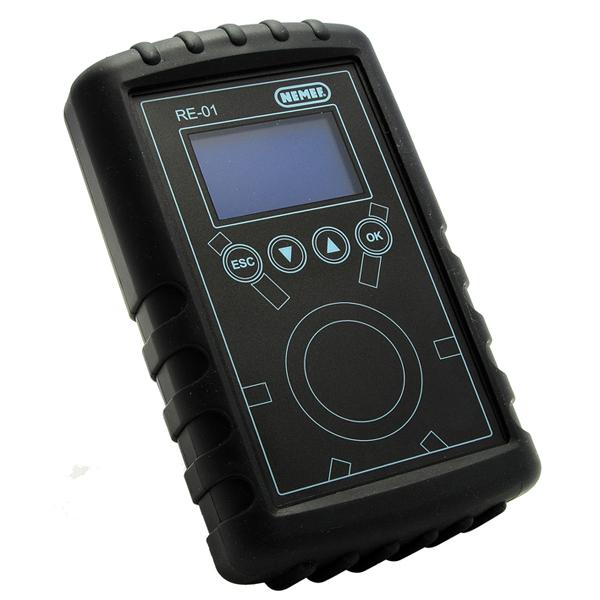

  • Programmeerunit
    Voor het programmeren van de beslagsets en wandlezers in Offline situaties. De programmeerunit leest die gegevens op zijn beurt in vanuit de PC TiSM software applicatie

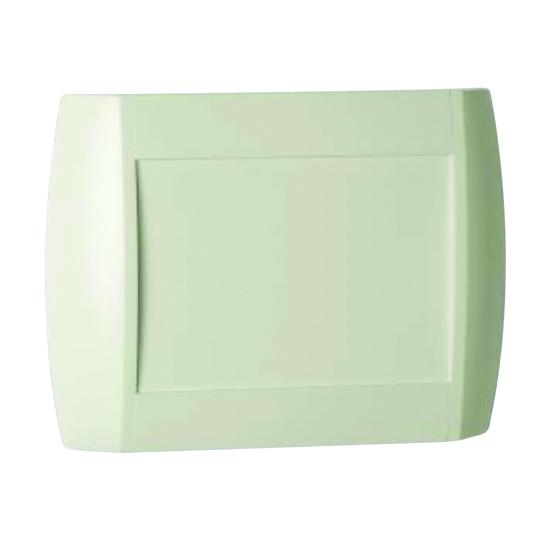

  • Access Points
    De Radaris Evolution® Access Points communiceren met de centrale beheer- en management software op basis van IP. Met het Radaris Evolution® online systeem beschikt u dus over een online systeem, zonder dat u daarvoorkabels naar iedere deur hoeft te leggen. Door middel van Radaris Evolution® Access Points wordt draadloos contact onderhouden met de Radaris Evolution® beslagen of de RF wandlezers.

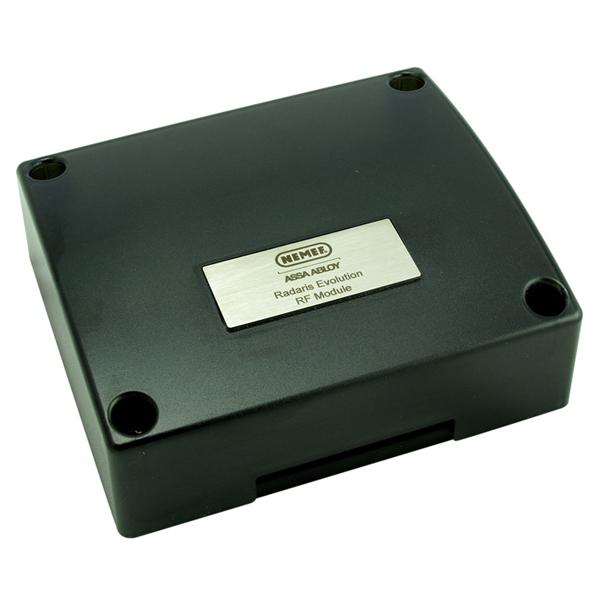

  • RF Module
    De RF module maakt het mogelijk om de Nemef Radaris Evolution®  beslagen en de RF wandlezers op een uiterst eenvoudige manier met systemen van derden te koppelen of te integreren.
  • Toegangsdragers:

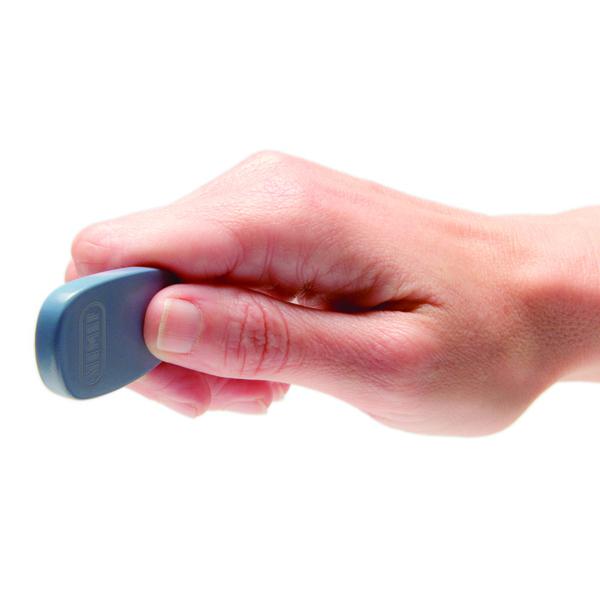

    • Keyfob;

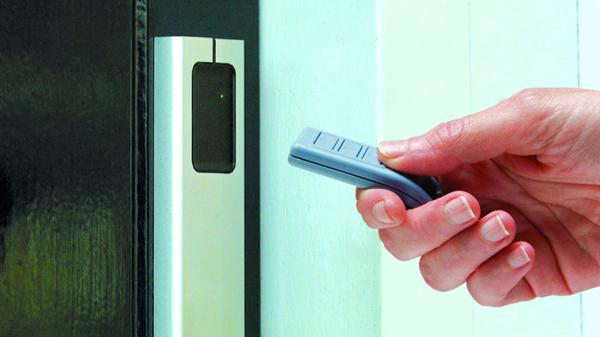

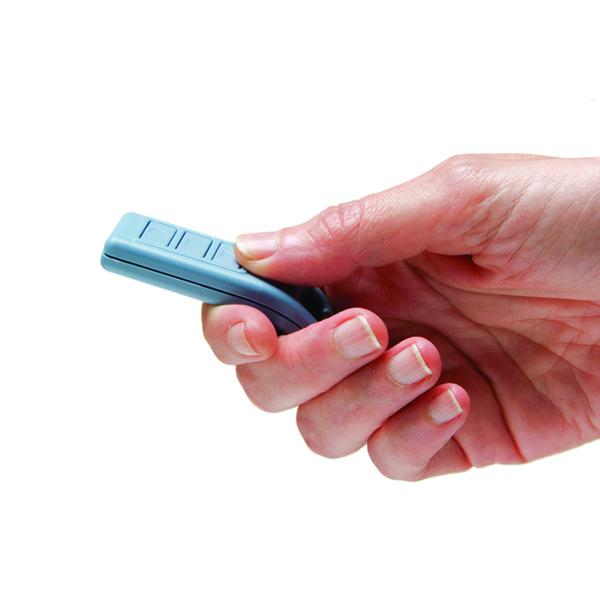

    • Afstandbediening;
    • Toegangskaart;
    • NFC (near field communication).


Beheeropties:

  • Stand Alone
    • Het Radaris Evolution® beslag kan volledig stand-alone worden gebruikt.
    • In de stand-alone versie worden nieuwe toegangskaarten, keyfobs en afstandsbedieningen op een eenvoudige wijze bij het beslag ‘ingeleerd’.
    • Voor het ‘inleren’ van toegangskaarten, keyfobs en afstandsbedieningen wordt gebruik gemaakt van programmeerkaarten.
    • De stand-alone uitvoering werkt geheel zelfstandig zonder beheersoftware.
    • De stand-alone versie is uitermate geschikt voor de woningbouwsector.
    • De stand-alone versie kan eenvoudig geüpgrade worden naar een offline of online versie.
  • Offline
    • De programmeerunit draagt de informatie draadloos aan het beslag over.
    • De programmeerunit krijgt zijn gegevens van een TiSM Security Management applicatie op een PC.
    • De offline versie kan zeer eenvoudig worden gecombineerd met de ‘online’ versie.
    • De offline versie kan eenvoudig geupdate worden naar een online versie.
  • Wireless Online
    • Het Radaris Evolution® online systeem maakt Radaris Evolution® tot een volwaardig online toegangsbeheersysteem.
    • Maakt gebruik van Access Points.
    • De online versie communiceert draadloos met het beslag via Radaris Evolution® Access Points.
    • Het beheer van de totale oplossing wordt uitgevoerd via een Security Management applicatie op een PC.
    • Toegangsverlening blijft ook bij stroomuitval (of verbroken verbinding) gewaarborgd, doordat de toegangsrechten in de database van het beslag staan.
    • Maakt voor veiligheid gebruik van AES versleuteling op alle verbindingen.
    • Communiceert database mutaties, event logging en status informatie vrijwel realtime.
  • Integratie
    De RF module maakt het mogelijk om de Nemef Radaris Evolution beslagen en de RF wandlezers op een uiterst eenvoudige manier met systemen van derden te koppelen of te integreren. Koppelingsmogelijkheden:
    • Afstandsbediening modus;
    • Directe modus;
    • OMRON modus;
    • Wiegand modus;
    • RS485 modus;
    • TiSM modus.
Materiaal
  • Elektro-mechanisch beslag: Aluminium beslag met polycabonaat leesvenster;
  • Wandlezer: RVS frontplaat met Polycarbonaat leesvenster.

Vorm en afmeting

Vorm

Zie afbeeldingen.

Afmetingen
  • Elektro-mechanisch beslag 50 x 310 mm;
  • Wandlezer 120 x 80mm.

Prestaties

Elektriciteit, magnetisme, straling
  • Aansluitwaarden
    • Elektro-mechanisch beslag: Twee standaard AA batterijen (Penlight);
    • Wandlezer 120 x 80mm: 9-13VDC / 500mA / gestabiliseerd / PoE.

Toepassing

Bruikbaarheid, functioneel

Radaris Evolution® is geschikt voor zowel binnen- als buitendeuren en biedt tal van inventieve oplossingen, waardoor het zeer breed inzetbaar is. Van woningbouw tot utiliteitsbouw en van zorg tot onderwijs. Radaris Evolution® biedt voor elk marktsegment innovatieve functies, welke niet eerder zo eenvoudig bereikbaar en inzetbaar waren.

Bruikbaarheid, economisch

Het Radaris Evolution beslag is met behulp van licentiekaarten van functionele modus te wisselen, door deze functionaliteit kan de gebruiker/beheerder desgewenst het beslag zelfstandig van functionele modus te wijzigen, dit zonder extra investeringen.


Onderhoud

Bediening

In het Radaris Evolution beslag is een lezer geïntegreerd en zijn de autorisatiegegevens opgeslagen. Wie de deur wil openen, houdt zijn of haar toegangspas voor de lezer. Wanneer de kaart wordt herkend, gaat een in het beslag aangebracht groen LED-lampje branden. De gebruiker kan de deur nu met de deurkruk openen.

Onderhoud

In de vorm van Life Cycle Support biedt ASSA ABLOY Nederland kan een op maat gesneden onderhoudscontract aanbieden, waarbij de gebruiker profiteert van preventief onderhoud, aantrekkelijke tarieven en voorrang bij storingen.


Kwaliteit en garantie

Certificering
  • NEN-EN:
    • 300330-02;
    • 301489-03;
    • 5096 klasse 3;
  • SKG-waarderingen: SKG***;
  • PKVW: Politie Keurmerk Veilig Wonen;
  • SKH: Stichting Keurmerk Hout Klasse 3.

Economische factoren

Verpakking

De starterskit van een Radaris Evolution beslagset bevat de volgende onderdelen:

  • Beslagset in doos met de volgende inhoud:
    • 2 stuks gedeelde vkt.stift (47/47+47/63 mm);
    • 3 stuks bout M6X65 en 3 stuks bout M6X80;
    • 1 Beslag incl. Radaris Evolution PCB en antenne;
    • 1 Programmeerkaart;
    • 1 Toegangskaart;
    • 2 Batterijen AA 1,5V;
    • 1 Aansluitkabel van Radaris Evolution naar slot;
    • 1 Montagehandleiding Radaris Evolution;
    • 1 Configuratiehandleiding Radaris Evolution.
  • Elektromechanisch meerpuntssluiting/enkelpuntssluiting/EL600;
  • Bijpassende sluitplaat/kommen;
  • Exclusief cilinder (afhankelijk van de deurdikte).

Milieu en gezondheid

Materiaalverbruik

De materialen zijn zonder deformatie te scheiden, zodat recycling goed mogelijk is.

Duurzaamheid

De verpakking is gemaakt van karton met kartonnen inleg en recycleerbaar PE.

Referenties

Louwman Museum, Den Haag.
