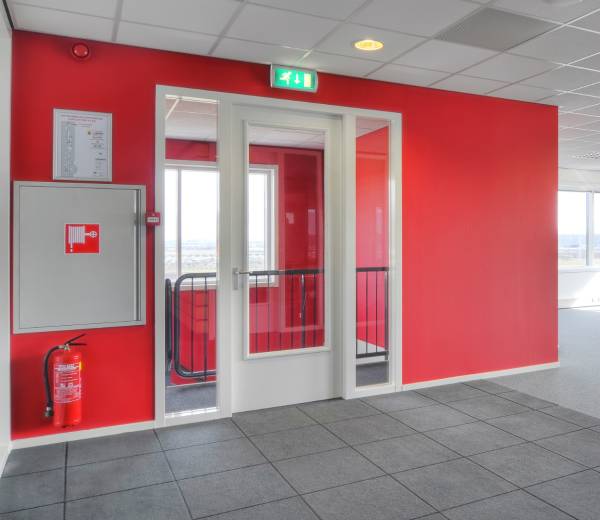

Staalkozijn brandwerende plaatstalen binnenkozijnen

Referentienummers

• Brandwerende kozijnen
• STAALKOZIJN
• (32) Wandopeningen, binnen
• 30.32 kozijnen
• Binnenkozijnen, Staalkozijn, Stalen kozijnen, Binnendeurkozijnen

Samenstelling

Systeemopbouw

Staalkozijn brandwerende plaatstalen binnenkozijnen zijn leverbaar in de volgende uitvoeringen:

• 20 minuten brandwerend / 30 minuten rookwerend plaatstalen binnenkozijn, toe te passen met deurdikte 40 mm en in wanddikten van 100 mm en dikker:
  • Enkel deurkozijn 20 min voor stompe deur of opdekdeur met of zonder spiegelstuk;
  • Dubbel deurkozijn 20 min voor twee stompe deuren;
  • Raamkozijn 20 min;
  • Pui 20 min.
• 30 minuten brandwerend, toe te passen  met deurdikte 40 mm en in wanddikten van 100 mm en dikker:
  • Enkel deurkozijn 30 min voor stompe deur of opdekdeur met of zonder spiegelstuk;
  • Dubbel deurkozijn 30 min voor twee stompe deuren;
  • Raamkozijn 30 min;
  • Pui 30 min.
• 60 minuten brandwerend, toe te passen met deurdikte 54 mm en in wanddikten van 100 mm en dikker:
  • Enkel deurkozijn 60 min voor stompe deur;
  • Dubbel deurkozijn 60 min voor twee stompe deuren;
  • Raamkozijn 60 min;
  • Glaspui 60 min.
• 90 minuten brandwerend, toe te passen met deurdikte 67 mm en in wanddikten van 150 mm en dikker:
  • Enkel deurkozijn 90 min voor stompe deur;
  • Raamkozijn 90 min.
• 120 minuten brandwerend: Enkel deurkozijn, toe te passen met deurdikte 67 mm en in wanddikten van 150 mm en dikker.

Elementopbouw, materiaal

Staalkozijn brandwerende plaatstalen binnenkozijnen ten behoeve van enkele deuren, dubbele deuren, raamkozijnen en puien worden samengesteld uit 1 of 2 schalen, standaard 1,5 mm dik sendzimir verzinkt plaatstaal. Brandwerende kozijnen 20 minuten en 30 minuten kunnen ook worden uitgevoerd in 2,0 mm dik sendzimir verzinkt plaatstaal.


Optioneel kunnen de brandwerende binnenkozijnen ook worden uitgevoerd in RVS (AISI 304 of 316ti).

Fabricagemethode

Verstekken en overige verbindingen in gelaste uitvoering.

Oppervlaktebehandeling

Zichtzijden in de fabriek voorzien van een laag universeel overschilderbare, milieuvriendelijke, watergedragen hechtprimer, lichtgrijs, (laagdikte ca. 25 µ); verdere afwerking op de bouwplaats.


Optioneel kunnen de zichtzijden in de fabriek voorzien van een poedercoating in nagenoeg alle kleuren, laagdikte ca. 60 µ en eventueel voorzien van een beschermfolie.

Toebehoren

• Per stijl 3 stuks ingelaste scharnierachterconstructies, waarvan de derde "hoog" geplaatst t.b.v. (eventueel 3-dimensionaal) instelbare en verwisselbare scharnieren;
• V-vormige draadankers (4 per stijl) t.p.v. aansluitingen aan metselwerk;
• Beugelankers (4 per stijl) t.p.v. aansluitingen aan metalstud wanden;
• L-ankers (8 per stijl) t.p.v. aansluitingen aan lijmwerk;
• Kozijnen die achteraf in bestaande sparingen worden geplaatst dienen te worden geleverd in 2-schalige uitvoering type ULTIMO, profieltype afhankelijk van vereiste brandwerendheid;
• Kunststof aanslagband, los meegeleverd, aan te brengen na het schilderen;
• Versterkingen voor drangers in kozijnen t.b.v. zelfsluitende deuren;
• Per deur 3 stuks instelbare (project-)scharnieren/paumelles. Deze NIET te betrekken uit de stelpost H&S;
• Koppelstrippen;
• Uitgestanste schootgaten met achtergelaste schootkast.
• Bij dubbele deuren mortelkast in bovendorpel t.b.v. kantschuif (gaten in het werk te boren).
• Bij bouwkundig ongevulde kozijnen met speciale brandwerende bekleding aan binnenzijde kozijn (vullen i.h.w. NIET nodig)

Accessoires

• 20 en 30 minuten brandwerend:
  • Dubbele sponningaanslag;
  • Geschikt voor deur met meerpuntssluiting;
  • Niet zichtbare inbouwdeurdranger (Dorma ITS of Geze Boxer);
  • Gat en mortelkast voor kabelovergang;
  • Niet zichtbare inbouwscharnieren (Simonswerk Tectus);
  • 3,0 mm loodinlage voor stralingwerende kozijnen;
  • Voorziening t.b.v. blinde paneelbevestiging daar waar een bovenpaneel als spiegelstuk wordt toegepast;
  • Instelbare dagschootopvanger (enkele deur).
• 60 minuten brandwerend:
  • Niet zichtbare inbouwscharnieren (Simonswerk Tectus);
  • Niet zichtbare inbouwdeurdranger (Dorma ITS of Geze Boxer).

Vorm en afmeting

Vorm

Zie afbeeldingen.

Afmetingen

Maximale afmetingen:

• 20 minuten brandwerend / 30 minuten:
• Enkel deurkozijn 20 min:
• kozijn (sponningmaten): 1420 x 2795 mm;
• kozijn (sponningmaten): 1290 x 3076 mm;
• deur (dikte 40 mm): 1414 x 2417 mm (excl. spiegelstuk);
• deur (dikte 40 mm): 1284 x 2662 mm (excl. spiegelstuk).
• Dubbel deurkozijn 20 min:
• kozijn (sponningmaten): 2610 x 2430 mm;
• kozijn (sponningmaten): 2370 x 2676 mm;
• deur (dikte 40 mm): 2 / 1300 x 2423 mm;
• deur (dikte 40 mm): 2 / 1180 x 2599 mm.
• Raamkozijn 20 min:
• glas: 1500 x 3000 mm per glasveld;
• glas: 3000 x 1500 mm per glasveld.
• Pui 20 min:
• glas: 1500 x 3000 mm of 3000 x 1500 mm per glasveld;
• enkele deur (40 mm): 1420 x 2795 mm of 1284 x 2662 mm;
• dubbele deur (40 mm): 2 / 1300 x 2423 mm of 2 / 1180 x 2599 mm.
• 30 minuten brandwerend:
• Enkel deurkozijn 30 min:
• kozijn (sponningmaten): 1420 x 2795 mm;
• kozijn (sponningmaten): 1290 x 3076 mm;
• deur (dikte 40 mm): 1414 x 2417 mm (excl. spiegelstuk);
• deur (dikte 40 mm): 1284 x 2662 mm (excl. spiegelstuk).
• Dubbel deurkozijn 30 min:
• kozijn (sponningmaten): 2270 x 2327 mm;
• deur (dikte 40 mm): 2 / 1130 x 2320 mm.
• Raamkozijn 30 min:
• glas: 1500 x 3000 mm per glasveld;
• glas: 3000 x 1500 mm per glasveld.
• Pui 30 min:
• glas: 1500 x 3000 mm of 3000 x 1500 mm per glasveld;
• enkele deur (40 mm): 1420 x 2795 mm of 1284 x 2662 mm;
• dubbele deur (40 mm): 2 / 1130 x 2320.
• 60 minuten brandwerend:
• Enkel deurkozijn 60 min:
• kozijn (sponningmaten): 1236 x 2427 mm;
• kozijn (sponningmaten): 1122 x 2673 mm;
• deur (dikte 54 mm): 1230 x 2420 mm;
• deur (dikte 54 mm): 1118 x 2664 mm.
• Dubbel deurkozijn 60 min:
• kozijn (sponningmaten): 2472 x 2427 mm;
• kozijn (sponningmaten): 2244 x 2673 mm;
• deur (dikte 54 mm): 2 / 1230 x 2422 mm;
• deur (dikte 54 mm): 2 / 1118 x 2664 mm.
• Raamkozijn 60 min:
• glas: 1500 x 2600 mm per glasveld;
• glas: 2600 x 1500 mm per glasveld.
• Glaspui 60 min:
• glas: 1500 x 2600 mm of 1500 x 2600 mm per glasveld;
• enkele deur (54 mm): 1230 x 2420 mm of 1118 x 2664 mm;
• dubbele deur (54 mm): 2 / 1230 x 2422 mm of 2 / 1118 x 2664 mm.
• 90 minuten brandwerend:
• Enkel deurkozijn 90 min:
• kozijn (sponningmaten): 1488 x 2604 mm;
• kozijn (sponningmaten): 1350 x 2870 mm;
• deur (dikte 67 mm): 1477 x 2594 mm;
• deur (dikte 67 mm): 1341 x 2857 mm.
• Raamkozijn 90 min:
• kozijn (sponningmaten): 1570 x 2670 mm;
• kozijn (sponningmaten): 2670 x 1570 mm;
• glas: 1500 x 2300 mm per glasveld;
• glas: 2300 x 1500 mm per glasveld.
• 120 minuten brandwerend: Enkel deurkozijn:
• kozijn (sponningmaten): 1294 x 2496 mm;
• deur (dikte 68 mm): 1285 x 2485 mm.

Uiterlijk

• Oppervlaktestructuur: glad;
• Kleur: grondlaag of gepoedercoat;
• Glans: naar keus.

Prestaties

Vuur, explosie

• Brandwerendheid
• 20 minuten brandwerend / 30 minuten:
• Enkel deurkozijn 20 min voor stompe deur of opdekdeur met of zonder spiegelstuk – Efectis rapportnummer: 2010-Efectis-R0148;
• Dubbel deurkozijn 20 min voor twee stompe deuren;
• Raamkozijn 20 min;
• Pui 20 min.
• 30 minuten brandwerend:
• Enkel deurkozijn 30 min voor stompe deur of opdekdeur met of zonder spiegelstuk – Efectis rapportnummer: 2008-Efectis-R0188-S/2008-Efectis-R0329 en 2010-Efectis-R0148;
• Dubbel deurkozijn 30 min voor twee stompe deuren – Efectis rapportnummer: 2009-Efectis-R0026 en 2010-Efectis-R0148;
• Raamkozijn 30 min;
• Pui 30 min – Efectis rapportnummer: 2008-Efectis-R0949, 2008-Efectis-R0950 en 2010-Efectis-R0148.
• 60 minuten brandwerend:
• Enkel deurkozijn 60 min voor stompe deur – Efectis rapportnummer: 2008-Efectis-R0278, 2009-Efectis-R0491;
• Dubbel deurkozijn 60 min voor twee stompe deuren – Efectis rapportnummer: 2008-Efectis-R0279-D en 2009-Efectis-R0618;
• Raamkozijn 60 min;
• Glaspui 60 min – Efectis rapportnummer: 2009-Efectis-R0978.
• 90 minuten brandwerend:
• Enkel deurkozijn 90 min voor stompe deur - Efectis rapportnummer: 2010-Efectis-R0084;
• Raamkozijn 90 min -
• 120 minuten brandwerend: Enkel deurkozijn - Efectis rapportnummer: 2010-Efectis-R0084.

Akoestische eigenschappen

• Luchtgeluidisolatie: deuren tot Rw 46 dB, ramen tot Rw 53 dB.

Elektriciteit, magnetisme, straling

• Straling: stralingwerende uitvoering 20, 30 en 90 minuten brandwerende kozijnen optioneel leverbaar.

Toepassing

Bruikbaarheid, functioneel

Staalkozijn plaatstalen brandwerende binnenkozijnen kunnen worden toegepast als muuromvattende kozijnen voor de utiliteitsbouw, voor stompe deuren (enkel en dubbel), ramen en puien.

Bruikbaarheid, economisch

Doordat Staalkozijn brandwerende binnenkozijnen direct vanaf de vrachtwagen te plaatsen zijn en na plaatsen geen andere bewerking dan eventueel aflakken behoeven, bespaart u tijd.

Bruikbaarheid, voorschriften

De testen zijn uitgevoerd door Efectis Nederland (voorheen TNO “centrum voor brandveiligheid”) en IFT Duitsland, allemaal volgens de laatste Europese testmethoden EN 1634 1 en EN 1364-1.

Andere toepassingen

Het product wordt ook toegepast in containerbouw, scheepsbouw en modulebouw.

Verwerking en montage

Zie verwerkingsvoorschriften.

Onderhoud

Zie onderhoudsadvies.

Kwaliteit en garantie

Certificering

• Van de binnendeurkozijnen van Staalkozijn kunt u de certificaten downloaden;
• Staalkozijn Nederland heeft TÜV certificeringen volgens ISO en OHSAS norm. Het betreft kwaliteitsborging, arbeidsomstandigheden en milieumanagement (ISO 9001, OHSAS 18001, ISO 1401).
• Staalkozijn Nederland heeft brandcertificaten volgens NEN 6069, NEN-EN 1634-1 en NEN EN 1364-1.

Garantie

• Plaatstalen binnenkozijnen: 2 jaar.
• Hang- en sluitwerk: 1 jaar.

Economische factoren

Prijzen

Kozijnen worden per werk op maat geproduceerd en gecalculeerd.

Levering

Levering franco bouwplaats, zonder lossen. (Optioneel zelflossend).

Levertijd

Standaard 4 à 5 weken na goedkeuring tekenwerk. Afhankelijk van de uitvoering zijn er op aanvraag mogelijkheden tot levering binnen 12 à 15 werkdagen na goedkeuring tekenwerk.

Leveringsgebied

Nederland. Voor Nederlandse klanten in overleg ook in het buitenland.

Verpakking

Gebundeld per afmeting, eventueel in krimpfolie, optioneel op pallets.

Technische service

Voor meer informatie en technische service kunt u direct contact opnemen met Staalkozijn, (0543) 51 95 66.

Milieu en gezondheid

Waarderingscijfers voor LEED, DGNB en EMAS zijn op aanvraag beschikbaar.

Referenties

Referentieadressen

• Ministerie LNV, Den Haag;
• Isala Klinieken, Zwolle;
• “Ziggo Dome”, Amsterdam;
• “De Rotterdam”, Rotterdam;
• Emma Kinderziekenhuis, Amsterdam;
• Hoofdkantoor Capgemini, Utrecht;
• OLVG Ziekenhuis, Amsterdam;
• VieCuri Ziekenhuis, Venlo;
• Radboud Ziekenhuis, Nijmegen;
• Groene Hart Ziekenhuis, Gouda.
